Если вы поклонник фильма Lego, возможно, вам хотелось использовать кирпичи Lego, чтобы сделать что-то инновационное и оригинальное. Тогда плата Mini SAM M4 именно для вас, так как это плата разработки размером с мини-фигурку LEGO.

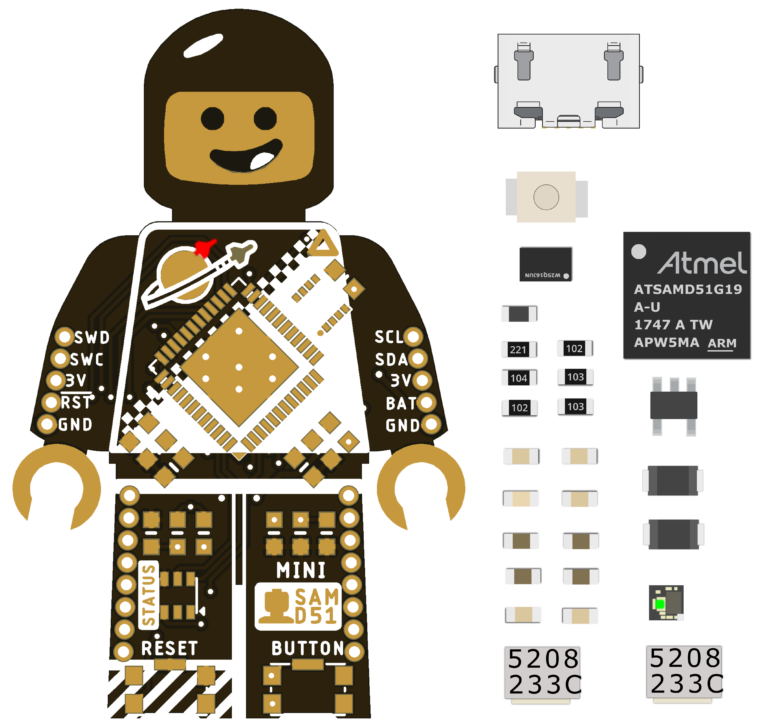

Кроме того, дизайн и расположение платы основаны на классическом «космонавте», сделанном в 1980-х годах Беном Шокли(Ben Shockley).
Хотя плата очень маленькая, она обладает множеством замечательных функции: поставляется с аналоговыми эталонами развязывающих/фильтрующих конденсаторов.
Кроме того, плата имеет ферритовую шайбу, разделяющую аналоговое и цифровое питание, а также схему отладки для кнопок сброса и пользователя. К тому же, программное обеспечение и прошивка платы могут быть разработаны с использованием CircuitPython или Arduino.
Плата разработки основана либо на 48-контактной 32-разрядной микросхеме SAMD51G MicroMip ARM – Cortex M4F (Mini SAM M4), либо оснащена 48-контактным 32-разрядным микропроцессором SAMD21G ARM Cortex -M0 + MCU с тактовой частотой 48 МГц.
Особенности платы Mini Sam M4 Lego
Плата
- Плата имеет интерфейс micro USB для программирования и питания.
- По краю расположены 0,050″ отверстия с разметкой
- Два светодиодных индикатора: стандартный встроенный светодиод и светодиод APA102 RGB.
- Также есть две встроенные кнопки; кнопка RESET и программируемая пользователем кнопка.
Объем памяти
- На плате установлена микросхема флэш-памяти Quad-SPI объемом 2 МБ. Это обеспечит достаточно места для программы CircuitPython, а также добавит место для программ пользователя.
Другие функции на плате Mini Sam Lego
- Регулятор 600 мА 3,3 В.
- Схемное решение Микро-USB, обеспечивает заземление корпуса и защиту от электростатического разряда
- Рекомендуемое аналоговое и цифровое разделение мощности присутствует на плате.
В заключение
Плата для разработки Mini Sam M4 продается за 40 долларов на Tindie с SAMD51G MCU. Весьма забавное устройство для использования, все функции работают, и все встроенные характеристики можно использовать.
