NXP QorIQ LayerScape LS1028A SoC был впервые представлен в марте 2017 года с двумя ядрами Armv8, графическим процессором и контроллером LCD для систем HMI, а также возможностями чувствительной ко времени сети (TSN), полезными в промышленных условиях.

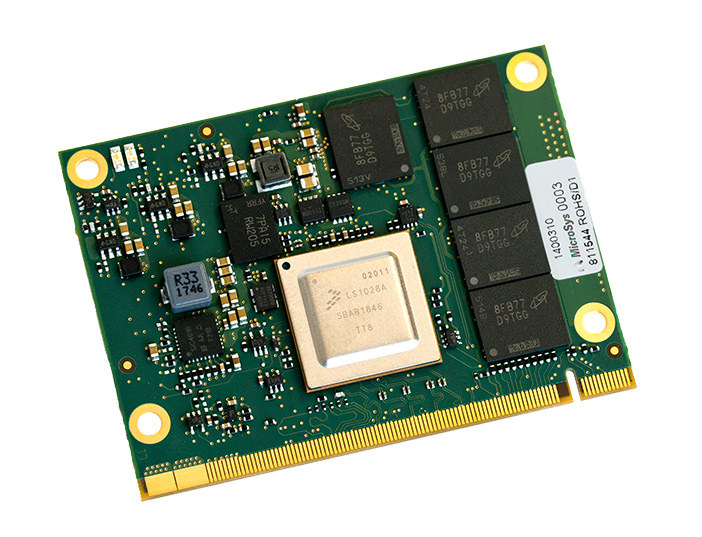

Как обычно, требуется некоторое время, прежде чем компания завершит разработку дизайна и программную поддержку, но LS1028A уже появится, по крайней мере, на одной аппаратной платформе, которая должна появиться в этом квартале (2 квартал 2019 года): система на модуле MicroSys miriac MPX-LS1028A.
Технические характеристики miriac MPX-LS1028A SoM:
- SoC – одноядерный/двухъядерный процессор NXP QorIQ LS1018/LS1028, Cortex-A72 с тактовой частотой до 1,3 ГГц, с графическим процессором MXC Vivante, дисплейным процессором Mali, настраиваемыми криптографическими механизмами разгрузки (дополнительно: LS1017/LS1027 без графического процессора для экономии средств)
- Системная память – до 4 ГБ 32-разрядной памяти DDR4 с ECC RAM до 1600 МТ/с
- Хранилище – до 256 МБ последовательной флэш-памяти NOR и до 4 ГБ последовательной флэш-памяти NAND;EEPROM
- Краевой разъем MXM 2.0 с:
- До двух интерфейсов eSDHC (SD3.0, до eMMC 5.1)
- Видеовыход – интерфейс DisplayPort / eDP
- Ethernet – до пяти портов Ethernet с поддержкой TSN
- USB – 1х интерфейс USB 3.0 хост/устройство, 1х интерфейс USB 2.0 OTG
- Сериализатор/Десериализатор – 4х линии SerDes с максимальной скоростью 10 Гбит/с, настраиваемые в различных вариантах:
- 2х интерфейса PCIe 3.0 (два x1 или один x2)
- 1х интерфейс SATA 3.0
- До 1x QSGMII и до 4x SGMII интерфейсов
- До 1x 10G-QXGMII и 1x 10G-SXGMII интерфейс
- Серийный номер – 2x CAN FD, 2x UART
- Аудио – до 6х звука SAI
- Один интерфейс RGMII
- До 8x I²C, 2x SPI
- GPIOs
- JTAG
- Разное – датчик температуры, часы реального времени (RTC)
- Размеры – «новая небольшая, прочная и экономичная система с форм-фактором модуля, подключаемая к стандартному краевому разъему (гнездо MXM2.0)»
Блок-схема SoM miriac MPX-LS1028A
Плата поддерживает Linux, а операционная система реального времени MicroSys Microware OS-9 запланирована на третий квартал 2019 года с поддержкой проекта OPC UA-TSN с открытым исходным кодом, направленного на обеспечение единого стандарта для промышленной автоматизации и подключения IIoT.
Мы никогда не слышали о Microware OS-9, но она не совсем новая, поскольку, согласно Википедии, первая версия системы реального времени «OS-9 Level One» была написана еще в 1979–80 годах на языке ассемблера для Motorola 6809 CPU. Однако, с февраля 2013 года, Microware OS ‐ 9 является собственностью партнерства трех компаний, MicroSys, Freestation (Япония) и RTSI (США), которые сформировали Microware LP для активного продолжения разработки OS ‐ 9, и последние разработки обеспечивают поддержку, например, серии процессоров ARM Corte, интегрированной, например, в процессоры NXP Layerscape LS1043A, LS1046A или LS1088A.

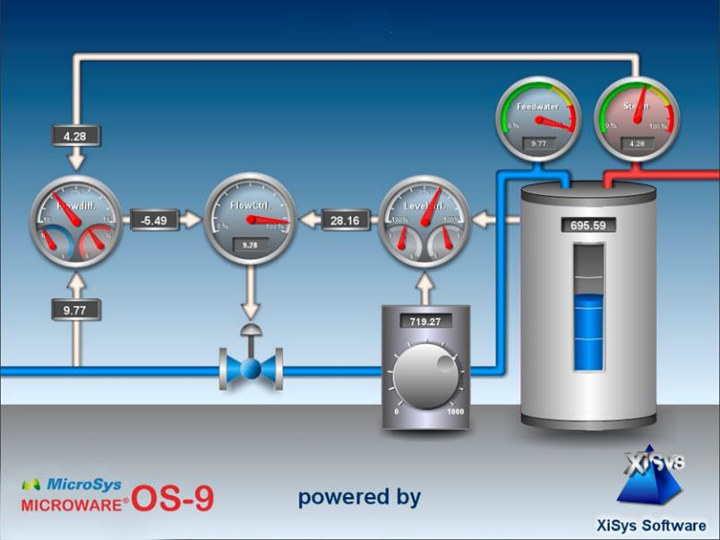

Пример визуализации процесса с OS-9 и
встроенная графика XiBase9
Информация о ценах на miriac MPX-LS1028A system-on-module отсутствует, а через программу раннего доступа компании доступно ограниченное количество образцов. Комплект разработчика miriac SBC-LS1028A, который включает в себя SoM, плату-носитель, Linux BSP и аксессуары, также должен стать доступным, но подробности об этом комплекте не предоставляются. Более подробная информация возможно будет добавлена на страницу продукта.
