STMicro STM32MP1 является одним из самых интересных недавно анонсированных микропроцессоров, поскольку он должен обеспечить относительно легкий путь обновления для проектов, основанных на традиционных микроконтроллерах STM32 Cortex-M4, благодаря обратной совместимости и дополнительному, одному или двум, Arm ядрам Cortex-A7, которые поддерживает Linux.
Вы уже могли видеть платы для оценки и разработки, основанные на базе процессора STM32MP157, которые должны появиться в скором времени, в том числе комплекты discovery и оценочную платформу от компании STMicro, а также плату Arrow Electronics Avenger96, оснащенную крошечным SoM 29×29 мм. Но в скором времени должны появиться еще более компактные проекты, поскольку теперь компания Octavo Systems представила систему-в-упаковке OSD32MP15x с MPU STM32MP15x, ОЗУ до 1 Гб, 4K EEPROM, ИС управление питанием STPMIC1, двумя генераторами и более 100 пассивными компонентами, и все это в упаковке 18×18 мм.

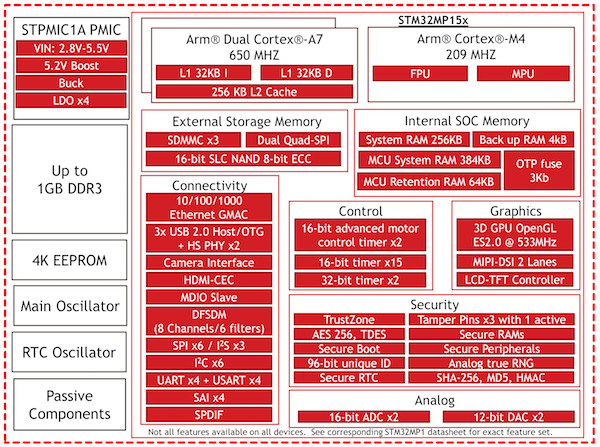

Основные компоненты и технические характеристики системы-в-упаковке Octavo Systems OSD32MP15x:
- MPU (микропроцессорный блок) – STMicroelectronics STM32MP15x с двумя Arm ядрами Cortex-A7 @ 650 МГц, Arm ядром реального времени Cortex-M4 @ 209 МГц, графическим процессором Vivante 3D
- Оперативная память – до 1 Гб DDR3L
- Хранилище – 4 Кб энергонезависимый EEPROM
- Вводы / выводы – доступ ко всем сигналам упаковки STM32MP1 TFBGA 361
- Разное – 2x MEMS генератора с низким энергопотреблением, более 100 пассивных компонентов
- Управления питанием
- ИС управление питанием STPMIC1 (PMIC) с одним входным напряжением питания от 2,8 до 5,5 В, интегрирован повышающий (boost) преобразователь 5.2 В; 4x понижающий (buck )LDO, 2x переключатель питания
- Вход питание – AC адаптер, USB или одноячейной (1S) Li-Ion / Li-Po батареи
- Выход питания – 1.8 В, 3.3 В и SYS (переключаемый VIN)
- Выбираемое напряжение ввода / вывода AM335x: 1.8 В или 3.3 В
- Упаковка – 302 Ball BGA (18 x 18 мм), 16 x 16 решетка, 1 мм шаг
- Диапазон температур – от 0° до 85°C или от -40° до 85°C
Пока нет еще платы для разработки OSD32MP15x, но компания работает над этим вопросом и никто не удивится, если в конечном итоге они сделают плату очень похожую на PocketBeagle, но основанную на базе SiP OSD32MP15x вместо SiP OSD3358-SM от компании Texas Instruments Sitara. В качестве дополнительной информации: OSD32MP15x даже меньше, чем SiP OSD3358-SM (18×18 мм vs 21×21 мм).
Два варианта станет доступно в 3 квартале (образцы) и в 4 квартале (массовое производство), а именно OSD32MP157C-512M-BAA и OSD32MP157C-512M-IAA, оба с MPU STM32MP157C и 512 Мб DDR3L, но различным температурным диапазоном, соответственно от 0 ° до 85 ° C и от -40 ° до 85 ° C. На странице продукта вы сможете найти чуть больше информации, включая технический паспорт и библиотеку Octavo EAGLE.
