Комплект для разработки Makerdiary nRF52840 Micro (nRF52840-MDK) является макетной платой DevKit с много-протокольным микрочипом беспроводной сети Nordic Semi nRF52840, который поддерживает Bluetooth 5.0, Thread, IEEE 802.15.4, ANT и 2.4 ГГц собственной разработки, а также различные популярные фреймворки / операционные системы, такие как Arm Mbed OS или Zephyr Project.
Базовый док nRF52840 MDK должен значительно упростить разработку, поскольку в него добавлен держатель для AA батарейки, а также четыре Grove разъема, которые совместимы с Grove модулями от компании Seeed Studio.

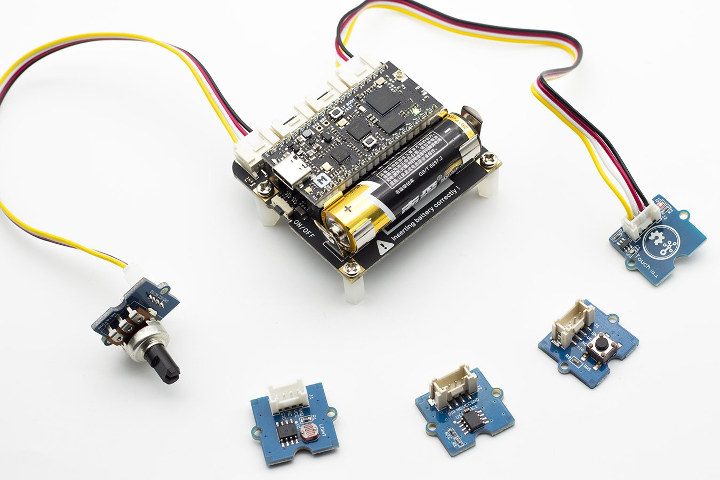

nRF52840 MDK + базовый док + Grove модули + батарейка – Нажмите, чтобы увеличить

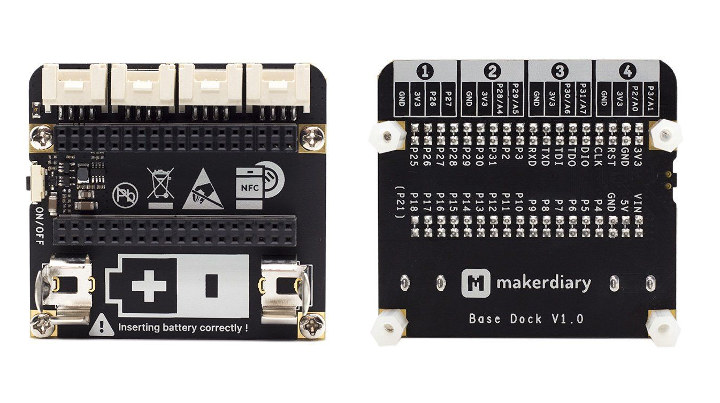

Технические характеристики базового дока nRF52840 MDK:
- Два разъема 2×18, которые совместимы с nRF52832-MDK и nRF52840-MDK
- 4 разъема Grove с возможностью выбора UART / I2C / I2S / PDM / QDEC / SPI / ADC
- NFC tag-A PCB антенна
- Питание
- Кнопка включения с фиксирующей схемой
- Держатель AA батареи
- Синхронный повышающий преобразователь с VIN > VOUT понижающим режимом работы
- Диапазон входного напряжения от 0,8 до 4 В
- Выход 3.3 В с защитой от перегрузки по току
- Уровень заряда батареи с делителем напряжения 1: 2 на AIN2
- Низкое энергопотребление: 5 мкА в выключенном режиме; 145 мкА в режиме ожидания
- Размеры – 58 x 54 x 17 мм
В плату также добавлена NFC PCB антенна и кнопка включения. Пока что нет специальной документации для базового дока, но вы сможете найти больше информации о nRF52840 MDK на странице Wiki.
Базовый док nRF52840 MDK сейчас можно купить на веб-сайте Seeed Studio за $9.90, но если у вас нет MDK, то вам следует его приобрести за $39.00, иначе без этого комплекта он будет не очень полезен…
