Обзор Beelink X55 – тестирование мини-ПК Intel Gemini Lake в Windows 10 и Linux

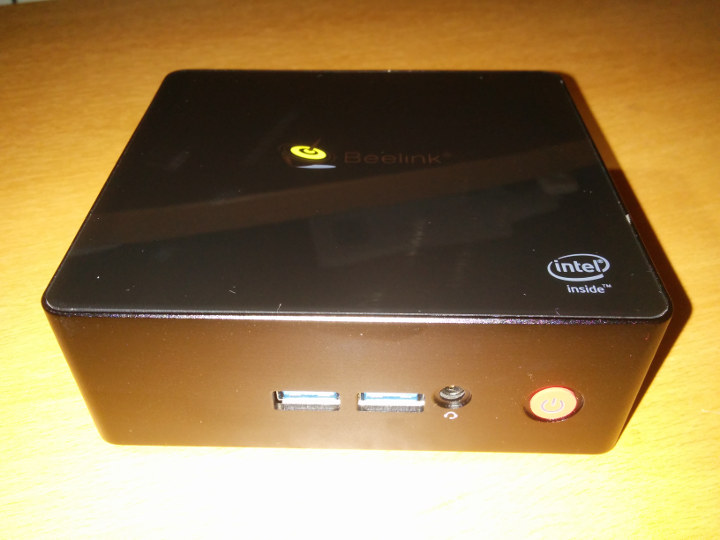

Beelink X55 очень похож по дизайну на Intel NUC7PJYH NUC, который рассматривался ранее, за исключением того, что он является полностью функциональным мини-ПК с Windows, а не комплектом.

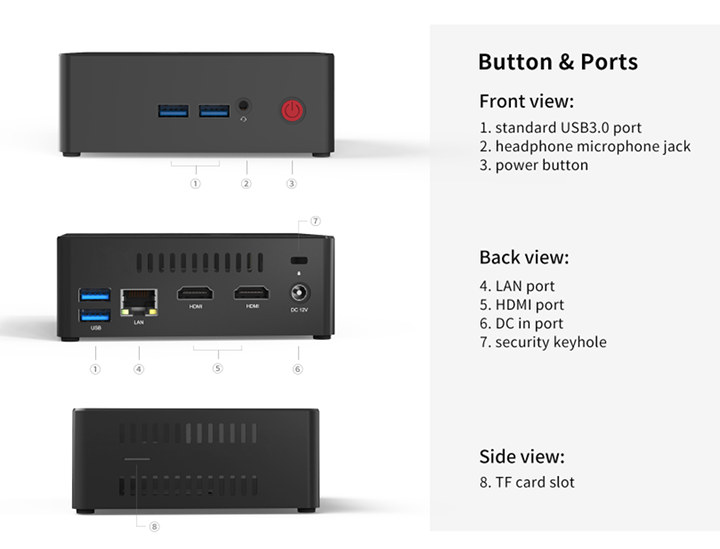

Он довольно небольшой, корпус размером всего 115 на 102 мм, высота передней панели 43 мм, которая включается в себя кнопку включения, два USB порта и разъем для наушников, а вот остальные порты, включая два HDMI (2.0) находятся на тыльной стороне:

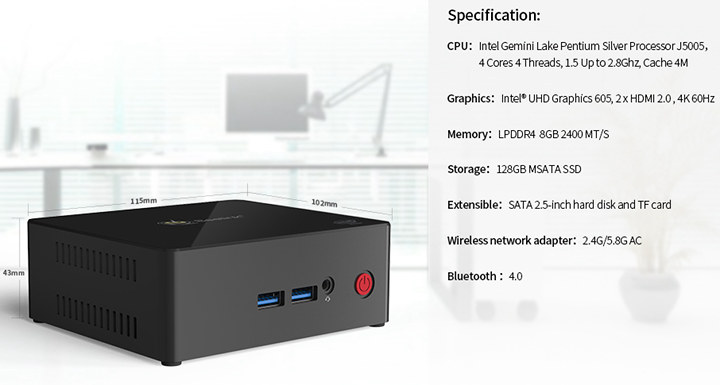

Технические характеристики:

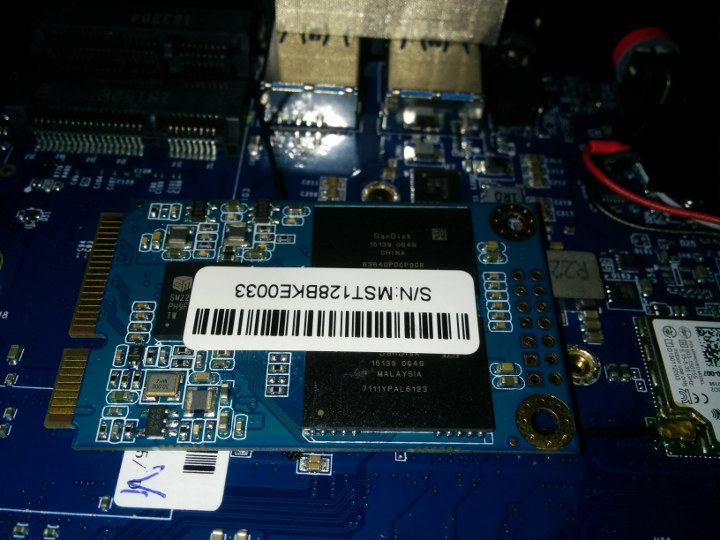

Основным моментом является то, что Beelink X55 поставляется с mSATA SSD-накопителем объемом 128 Гб, на который предварительно установлена операционная система Windows 10 Home в сочетании с 8 Гб оперативной памяти DDR4 (которая припаяна, нет возможности расширения), а также с разъемом еще для одного SSD.

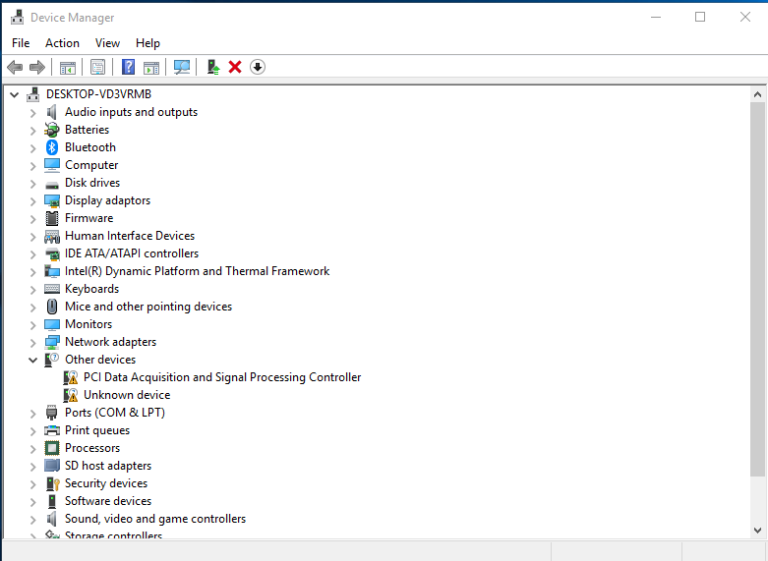

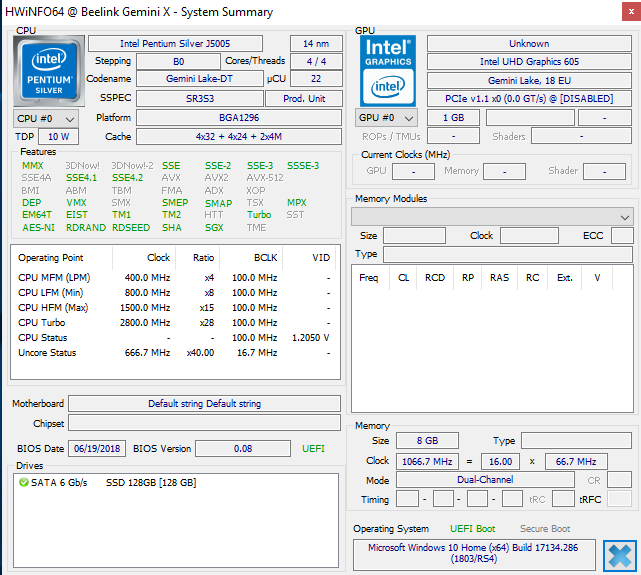

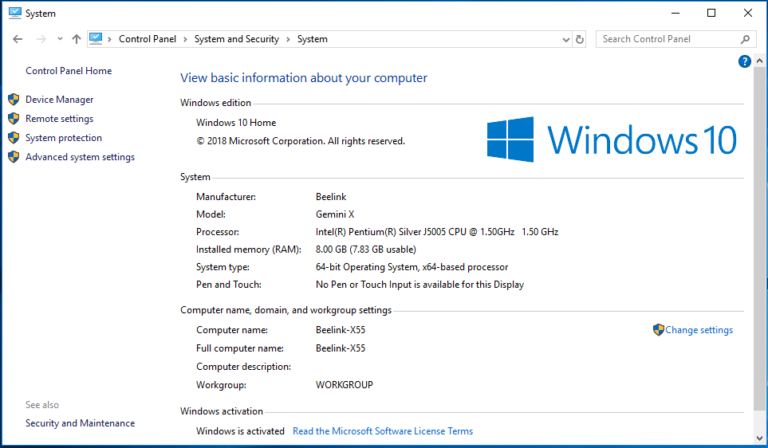

Начнем с просмотра информации об аппаратных средствах, они в основном соответствуют спецификациям, но стоит обратить внимания на примечание об оперативной памяти:

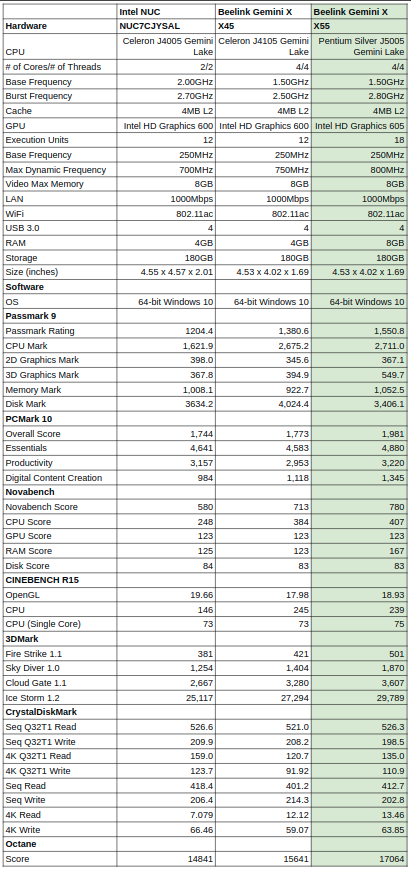

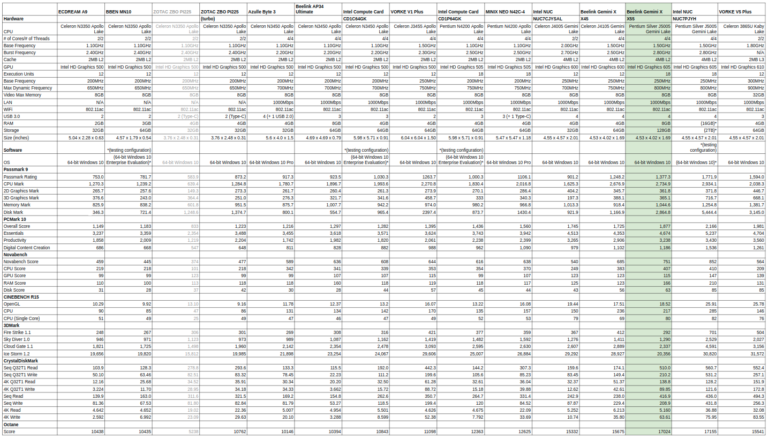

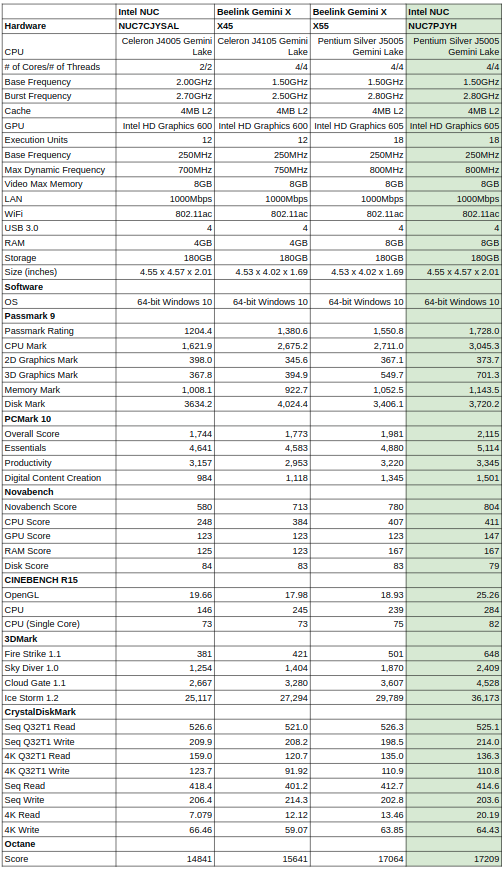

Далее как обычно, был запущен стандартны набор тестов для сравнения производительности в Windows:

Обычно результаты нуждаются в тщательной интерпретации, иначе по сравнению с другими мини-ПК Intel они могут ввести в заблуждение, поскольку на мини-ПК они в значительной степени зависят от количества и типа установленной памяти и хранилища:

Тем не менее производительность Beelink X55 благодаря процессору немного выше по сравнению с Beelink X45, но хуже, чем у NUC7PJYH. Основное разочарование заключается в том, что графическая производительность заметно ниже. Результаты не очень хорошие и требуют дальнейшего изучения, поэтому для начала посмотрим производительность под Ubuntu. [Примечание: После обновления драйверов Beelink X55 и BIOS многие упомянутые проблемы с производительностью были решены].

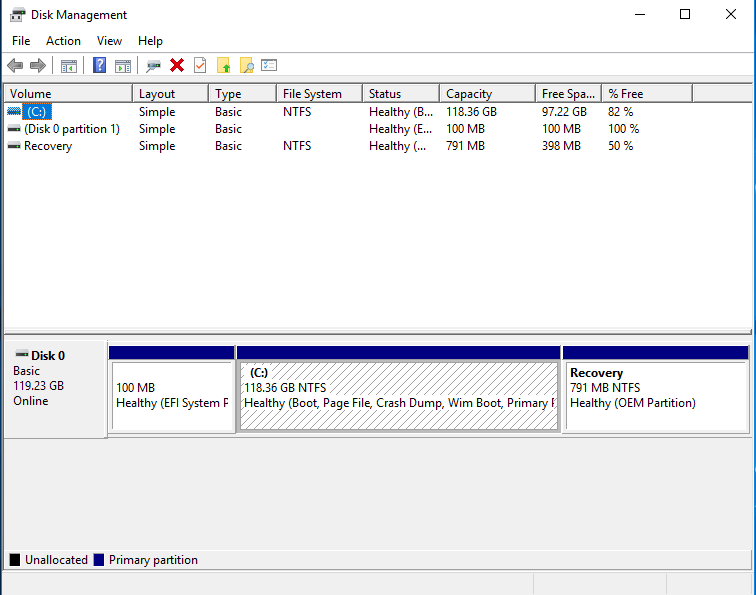

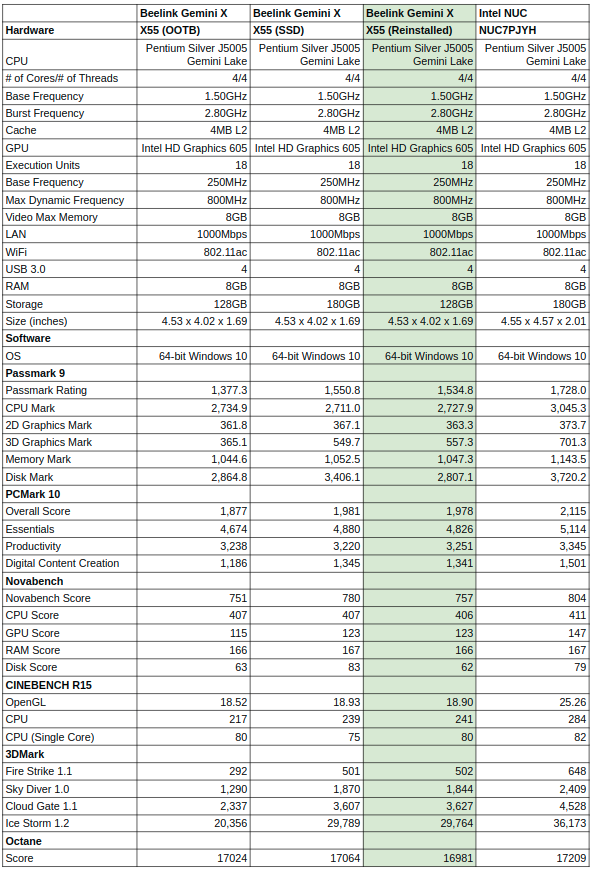

Был уменьшен раздел Windows и создан новый раздел объемом 20 Гб и на него была установлена Ubuntu в качестве второй загрузки, использовался образ Ubuntu 18.04.1 LTS ISO.

Сначала было запущено несколько основных команд, чтобы рассмотреть подробно аппаратные средства:

linuxium@beelink-x55:~$ lsb_release -a
Distributor ID:	Ubuntu
Description:	Ubuntu 18.04.1 LTS
Release:	18.04
Codename:	bionic
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ uname -a
Linux beelink-x55 4.15.0-34-generic #37-Ubuntu SMP Mon Aug 27 15:21:48 UTC 2018 x86_64 x86_64 x86_64 GNU/Linux
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ inxi -Fc0
System:    Host: beelink-x55 Kernel: 4.15.0-34-generic x86_64 bits: 64 Console: tty 0 Distro: Ubuntu 18.04.1 LTS
Machine:   Device: laptop System: Beelink product: Gemini X serial: N/A
           Mobo: N/A model: N/A serial: N/A UEFI: American Megatrends v: 0.08 date: 06/19/2018
Battery    hidpp__10: charge: N/A condition: NA/NA Wh
           hidpp__11: charge: N/A condition: NA/NA Wh
CPU:       Quad core Intel Pentium Silver J5005 (-MCP-) cache: 4096 KB
           clock speeds: max: 2800 MHz 1: 2499 MHz 2: 2421 MHz 3: 646 MHz 4: 610 MHz
Graphics:  Card: Intel Device 3184
           Display Server: X.Org 1.19.6 driver: i915 Resolution: 1920x1080@60.00hz
           OpenGL: renderer: Mesa DRI Intel UHD Graphics 605 (Geminilake) version: 4.5 Mesa 18.0.5
Audio:     Card Intel Device 3198 driver: snd_hda_intel Sound: ALSA v: k4.15.0-34-generic
Network:   Card-1: Realtek RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller driver: r8169
           IF: eno1 state: up speed: 1000 Mbps duplex: full mac: 84:39:be:10:01:42
           Card-2: Intel Wireless 3165 driver: iwlwifi
           IF: wlp3s0 state: down mac: 5c:5f:67:1d:01:eb
Drives:    HDD Total Size: 128.0GB (6.2% used)
           ID-1: /dev/sda model: SSD_128GB size: 128.0GB
Partition: ID-1: / size: 20G used: 7.4G (40%) fs: ext4 dev: /dev/sda5
RAID:      No RAID devices: /proc/mdstat, md_mod kernel module present
Sensors:   System Temperatures: cpu: 39.0C mobo: N/A
           Fan Speeds (in rpm): cpu: N/A
Info:      Processes: 260 Uptime: 21:07 Memory: 1235.8/7800.4MB Client: Shell (review-tests.sh) inxi: 2.3.56
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            3.8G     0  3.8G   0% /dev
tmpfs           781M  2.0M  779M   1% /run
/dev/sda5        20G  7.4G   12G  40% /
tmpfs           3.9G     0  3.9G   0% /dev/shm
tmpfs           5.0M  4.0K  5.0M   1% /run/lock
tmpfs           3.9G     0  3.9G   0% /sys/fs/cgroup
/dev/loop0       13M   13M     0 100% /snap/gnome-characters/103
/dev/loop1       35M   35M     0 100% /snap/gtk-common-themes/319
/dev/loop2      141M  141M     0 100% /snap/gnome-3-26-1604/70
/dev/loop3      3.8M  3.8M     0 100% /snap/gnome-system-monitor/51
/dev/loop4       87M   87M     0 100% /snap/core/4917
/dev/loop5       15M   15M     0 100% /snap/gnome-logs/37
/dev/loop6      2.4M  2.4M     0 100% /snap/gnome-calculator/180
/dev/sda1        96M   71M   26M  74% /boot/efi
tmpfs           781M   16K  781M   1% /run/user/121
tmpfs           781M   52K  780M   1% /run/user/1000
/dev/loop7       88M   88M     0 100% /snap/core/5328
/dev/loop8       13M   13M     0 100% /snap/gnome-characters/124
/dev/loop9      3.8M  3.8M     0 100% /snap/gnome-system-monitor/57
/dev/loop10      15M   15M     0 100% /snap/gnome-logs/43
/dev/loop11     2.3M  2.3M     0 100% /snap/gnome-calculator/238
/dev/loop12      43M   43M     0 100% /snap/gtk-common-themes/701
tmpfs           781M     0  781M   0% /run/user/0
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ lsblk -a
NAME   MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
loop0    7:0    0    13M  1 loop /snap/gnome-characters/103
loop1    7:1    0  34.7M  1 loop /snap/gtk-common-themes/319
loop2    7:2    0 140.9M  1 loop /snap/gnome-3-26-1604/70
loop3    7:3    0   3.7M  1 loop /snap/gnome-system-monitor/51
loop4    7:4    0  86.9M  1 loop /snap/core/4917
loop5    7:5    0  14.5M  1 loop /snap/gnome-logs/37
loop6    7:6    0   2.3M  1 loop /snap/gnome-calculator/180
loop7    7:7    0  87.9M  1 loop /snap/core/5328
loop8    7:8    0    13M  1 loop /snap/gnome-characters/124
loop9    7:9    0   3.7M  1 loop /snap/gnome-system-monitor/57
loop10   7:10   0  14.5M  1 loop /snap/gnome-logs/43
loop11   7:11   0   2.3M  1 loop /snap/gnome-calculator/238
loop12   7:12   0  42.1M  1 loop /snap/gtk-common-themes/701
sda      8:0    0 119.2G  0 disk
├─sda1   8:1    0   100M  0 part /boot/efi
├─sda2   8:2    0    16M  0 part
├─sda3   8:3    0  98.4G  0 part
├─sda4   8:4    0   791M  0 part
└─sda5   8:5    0    20G  0 part /
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ sudo lshw -C cpu
  *-cpu
       description: CPU
       product: Intel(R) Pentium(R) Silver J5005 CPU @ 1.50GHz
       vendor: Intel Corp.
       physical id: 36
       bus info: cpu@0
       version: Intel(R) Pentium(R) Silver J5005 CPU @ 1.50GHz
       slot: SOCKET 0
       size: 2729MHz
       capacity: 2800MHz
       width: 64 bits
       clock: 100MHz
       capabilities: x86-64 fpu fpu_exception wp vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx pdpe1gb rdtscp constant_tsc art arch_perfmon pebs bts rep_good nopl xtopology nonstop_tsc cpuid aperfmperf tsc_known_freq pni pclmulqdq dtes64 monitor ds_cpl vmx est tm2 ssse3 sdbg cx16 xtpr pdcm sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave rdrand lahf_lm 3dnowprefetch cpuid_fault cat_l2 pti cdp_l2 ssbd ibrs ibpb stibp tpr_shadow vnmi flexpriority ept vpid fsgsbase tsc_adjust smep erms mpx rdt_a rdseed smap clflushopt intel_pt sha_ni xsaveopt xsavec xgetbv1 xsaves dtherm ida arat pln pts umip rdpid arch_capabilities cpufreq
       configuration: cores=4 enabledcores=4 threads=4
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ sudo lshw -C memory
  *-firmware
       description: BIOS
       vendor: American Megatrends Inc.
       physical id: 0
       version: 0.08
       date: 06/19/2018
       size: 64KiB
       capacity: 4864KiB
       capabilities: pci upgrade shadowing cdboot bootselect socketedrom edd int13floppy1200 int13floppy720 int13floppy2880 int5printscreen int14serial int17printer acpi usb biosbootspecification uefi
  *-memory
       description: System Memory
       physical id: 23
       slot: System board or motherboard
       size: 8GiB
     *-bank:0
          description: DIMM LPDDR4 Synchronous 2133 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 0
          serial: 1234
          slot: A1_DIMM0
          size: 2GiB
          width: 16 bits
          clock: 2133MHz (0.5ns)
     *-bank:1
          description: DIMM LPDDR4 Synchronous 2133 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 1
          serial: 1234
          slot: A1_DIMM1
          size: 2GiB
          width: 16 bits
          clock: 2133MHz (0.5ns)
     *-bank:2
          description: DIMM LPDDR4 Synchronous 2133 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 2
          serial: 1234
          slot: A1_DIMM2
          size: 2GiB
          width: 16 bits
          clock: 2133MHz (0.5ns)
     *-bank:3
          description: DIMM LPDDR4 Synchronous 2133 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 3
          serial: 1234
          slot: A1_DIMM3
          size: 2GiB
          width: 16 bits
          clock: 2133MHz (0.5ns)
  *-cache:0
       description: L1 cache
       physical id: 34
       size: 224KiB
       capacity: 224KiB
       capabilities: synchronous internal write-back
       configuration: level=1
  *-cache:1
       description: L2 cache
       physical id: 35
       slot: E
       size: 4MiB
       capacity: 4MiB
       capabilities: synchronous internal write-back unified
       configuration: level=2
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ free -mh
              total        used        free      shared  buff/cache   available
Mem:           7.6G        1.0G        3.2G        289M        3.4G        6.0G
Swap:          947M          0B        947M
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ sudo lshw -C network
  *-network
       description: Ethernet interface
       product: RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller
       vendor: Realtek Semiconductor Co., Ltd.
       physical id: 0
       bus info: pci@0000:02:00.0
       logical name: eno1
       version: 07
       serial: 84:39:be:10:01:42
       size: 1Gbit/s
       capacity: 1Gbit/s
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress msix vpd bus_master cap_list ethernet physical tp mii 10bt 10bt-fd 100bt 100bt-fd 1000bt 1000bt-fd autonegotiation
       configuration: autonegotiation=on broadcast=yes driver=r8169 driverversion=2.3LK-NAPI duplex=full firmware=rtl8168e-3_0.0.4 03/27/12 ip=xxx.xxx.xxx.xxx latency=0 link=yes multicast=yes port=MII speed=1Gbit/s
       resources: irq:20 ioport:e000(size=256) memory:a1204000-a1204fff memory:a1200000-a1203fff
  *-network
       description: Wireless interface
       product: Wireless 3165
       vendor: Intel Corporation
       physical id: 0
       bus info: pci@0000:03:00.0
       logical name: wlp3s0
       version: 81
       serial: 5c:5f:67:1d:01:eb
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress bus_master cap_list ethernet physical wireless
       configuration: broadcast=yes driver=iwlwifi driverversion=4.15.0-34-generic firmware=29.1044073957.0 latency=0 link=no multicast=yes wireless=IEEE 802.11
       resources: irq:130 memory:a1100000-a1101fff
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ lsusb
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 004: ID 8087:0a2a Intel Corp.
Bus 001 Device 020: ID 046d:c52b Logitech, Inc. Unifying Receiver
Bus 001 Device 021: ID 10d5:55a4 Uni Class Technology Co., Ltd
Bus 001 Device 019: ID 1a40:0101 Terminus Technology Inc. Hub
Bus 001 Device 002: ID 0bda:0129 Realtek Semiconductor Corp. RTS5129 Card Reader Controller
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
linuxium@beelink-x55:~$
linuxium@beelink-x55:~$ lspci
00:00.0 Host bridge: Intel Corporation Device 31f0 (rev 03)
00:00.1 Signal processing controller: Intel Corporation Device 318c (rev 03)
00:02.0 VGA compatible controller: Intel Corporation Device 3184 (rev 03)
00:0e.0 Audio device: Intel Corporation Device 3198 (rev 03)
00:0f.0 Communication controller: Intel Corporation Device 319a (rev 03)
00:12.0 SATA controller: Intel Corporation Device 31e3 (rev 03)
00:13.0 PCI bridge: Intel Corporation Device 31d8 (rev f3)
00:13.2 PCI bridge: Intel Corporation Device 31da (rev f3)
00:14.0 PCI bridge: Intel Corporation Device 31d7 (rev f3)
00:15.0 USB controller: Intel Corporation Device 31a8 (rev 03)
00:16.0 Signal processing controller: Intel Corporation Device 31ac (rev 03)
00:16.1 Signal processing controller: Intel Corporation Device 31ae (rev 03)
00:16.2 Signal processing controller: Intel Corporation Device 31b0 (rev 03)
00:16.3 Signal processing controller: Intel Corporation Device 31b2 (rev 03)
00:17.0 Signal processing controller: Intel Corporation Device 31b4 (rev 03)
00:17.1 Signal processing controller: Intel Corporation Device 31b6 (rev 03)
00:17.2 Signal processing controller: Intel Corporation Device 31b8 (rev 03)
00:17.3 Signal processing controller: Intel Corporation Device 31ba (rev 03)
00:18.0 Signal processing controller: Intel Corporation Device 31bc (rev 03)
00:18.1 Signal processing controller: Intel Corporation Device 31be (rev 03)
00:18.2 Signal processing controller: Intel Corporation Device 31c0 (rev 03)
00:18.3 Signal processing controller: Intel Corporation Device 31ee (rev 03)
00:19.0 Signal processing controller: Intel Corporation Device 31c2 (rev 03)
00:19.1 Signal processing controller: Intel Corporation Device 31c4 (rev 03)
00:19.2 Signal processing controller: Intel Corporation Device 31c6 (rev 03)
00:1c.0 SD Host controller: Intel Corporation Device 31cc (rev 03)
00:1f.0 ISA bridge: Intel Corporation Device 31e8 (rev 03)
00:1f.1 SMBus: Intel Corporation Device 31d4 (rev 03)
02:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 07)
03:00.0 Network controller: Intel Corporation Wireless 3165 (rev 81)
linuxium@beelink-x55:~$

Обратите внимание, что память работает на частоте 2133 МГц, а не на заявленной 2400 МГц.

Далее был запущен обычный набор тестов Phoronix, чтобы сравнить производительность в Ubuntu. Для начала сравним Beelink X55 с более ранней моделью Beelink X45, в каждый из них использовалась своя оригинальная  конфигурация ‘OOTB’:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

В результатах можно увидеть прирост производительно, благодаря  более быстрому процессору, хотя есть непреднамеренное смещение, которое вызвано разницей между выпусками Ubuntu (16.04 vs 18.04).

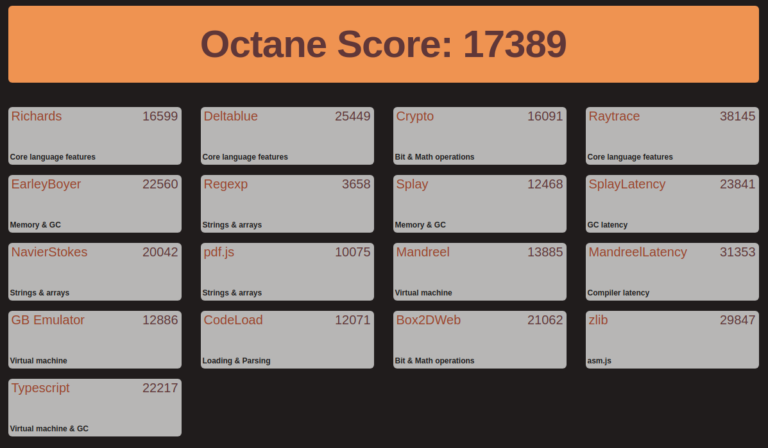

Также в Ubuntu был запущен тест Octane, результат которого были немного лучше, чем в Windows:

Поскольку производительности графики в Windows была хуже и в результатах Ubuntu это не отображалось, придется смотреть на реальное использование — а точнее воспроизведение видеороликов в Windows используя браузеры Edge и Chrome. В обоих браузерах воспроизводятся видео 4K@30fps и 4K@60fps:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

однако в Chrome при просмотре видео 4K@60fps были редкие пропуски кадров, но это было невидно во время просмотра.

При воспроизведении видео 4K@30fps в Chrome на Ubuntu происходит слишком много пропусков кадров и зависаний и было невозможно его смотреть, аналогичная история была и на других мини-ПК, которые основаны на базе процессоров Intel, но 1440p воспроизводилось без каких либо проблем:

Нажмите, чтобы увеличить

При просмотре видео 4K@60fps были пропуски кадров, а также были зависания и было невозможно его смотреть:

Нажмите, чтобы увеличить

Тем не менее видео 1080p@60fps работало почти без проблем с редкими незаметными пропусками кадров.

При воспроизведение в Коди видео кодированного кодеком VP9 в Windows использовалось программное декодирование, что приводило к высокой загрузке процессора и более высокой температуре процессора:

Нажмите, чтобы увеличить

Видео кодированное кодеком H.264, использовало аппаратное декодирование без каких лишних нагрузок:

Нажмите, чтобы увеличить

как и видео, кодированные с помощью H.265 или HEVC:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Оба кодированных видео кодеками VP9 и H.264, использовали аппаратное декодирование в Kodi на Ubuntu и отлично показывали:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

но нужно обратить внимания, что не все видео H.265 или HEVC используют аппаратное декодирование, при программном декодировании, при просмотре были частые потери кадров:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Как видно, программное декодирование создает высокую загрузку процессора, что приводит к более высоким внутренним температурам. Beelink X55 включает в себя практически бесшумный вентилятор и слышно его только при включении / выключении. Охлаждение у мини-ПК довольно эффективное, поскольку при просмотре видео 4K в течении 20 минут в Chrome под Ubuntu в среднем внутренняя температура была около 78°C, а внешняя температура устройства была 31.7°C:

Нажмите, чтобы увеличить

Самое интересно, что плохие результаты производительности графики в тестах, никак не повлияли на общую производительность устройства при воспроизведении видео.

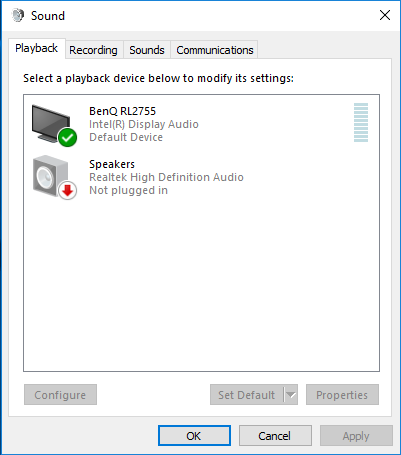

Проверка звука в Windows, все работает:

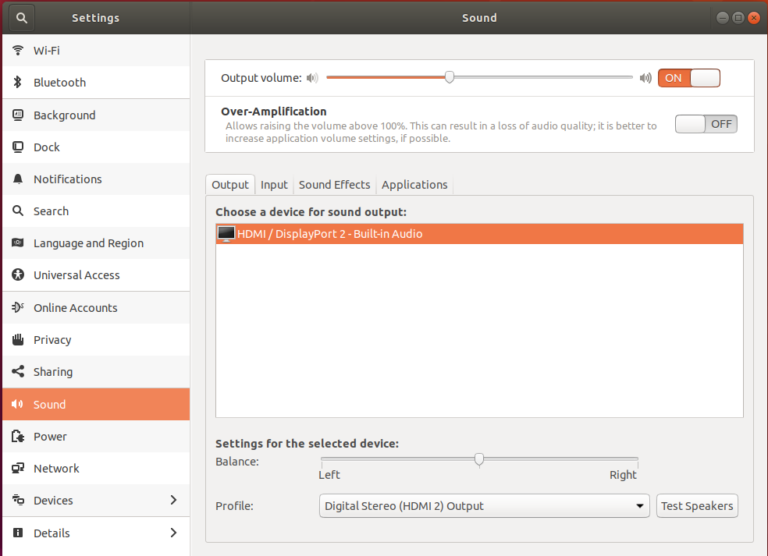

Тоже самое и в Ubuntu:

Пропускная способность сетевого подключения была измерена с помощью iperf на Ubuntu:

Результаты теста сети были не совсем обычными, поскольку скорость загрузки у Ethernet и беспроводной сети 5.0 ГГц была довольно медленной, а также было не возможно подключиться к сети 2.4 ГГц независимо какой маршрутизатор использовался. Все это указывало на проблему программного обеспечения / драйверов, а не на аппаратные проблемы и вероятно, что данная проблема будет исправлена в будущих обновлениях Ubuntu 18.04.

Как уже упоминалось ранее, устройство поставляется с mSATA SSD-накопителем и для увеличения хранилища можно добавить еще один SSD:

Нажмите, чтобы увеличить

Так как проблема с графикой еще не была решена, было решено повторить все тесты используя Intel 180 Гб M.2 SSD-накопитель, что должно позволить напрямую сравнивать Beelink X55 с эквивалентными результатами Beelink X45, а также с Intel NUC7CJYSAL. Ранее этот SSD-накопитель использовался в устройстве Beelink X45, на котором была установленная операционная система Windows с помощью Microsoft ISO и все необходимые драйвера. SSD-накопитель был установлен в Beelink X55 с установленной операционной системой Windows, которая была активирована и готова к использованию без каких-либо дополнительных обновлений.

Сначала стандартный набор тестов для сравнения производительности Windows:

Основным отличаем является то, что производительность графики была значительно лучше, чем в первоначальных тестах в Beelink X55 и она соответствует ожиданиям данной комбинации CPU/GPU.

Далее все эти тесты были сделаны повторно для сравнения производительности с NUC7PJYH, на котором была установлена та же SSD:

На этот раз разница в CPU / GPU была хорошо видна и из за этого во всех результатах был прирост производительности.

Потом, была переустановлена операционная система Windows на оригинальный 128 Гб mSATA SSD-накопитель. Но к сожалению, не все драйвера были установлены:

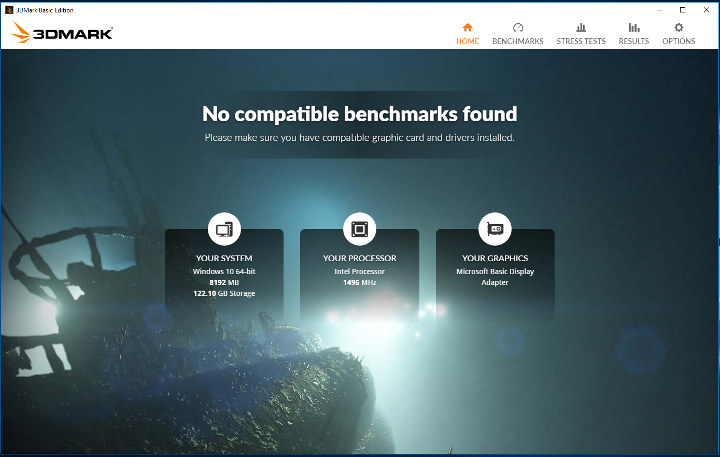

И снова был запущен стандартный набор тестов для сравнения. Было обнаружено, что по каким-то причинам не был установлен графический драйвер, хотя больше не было никаких обновлений Windows:

Добавить графический драйвер получилось при помощи помощника по драйверам и поддержке Intel:

Нажмите, чтобы увеличить

тем не менее, ранее отсутствующие драйвера устройства так и не удалось найти:

После были запущены тесты повторно, полученные результаты можно посмотреть чуть ниже:

Опять же, графическая производительность увеличилась по сравнению с первоначальным тестом ‘ТВ-бокса из коробки’, в котором была выявлена проблема с заводской установкой Windows:

Далее было измерено энергопотребление в Windows:

  • Питание выключено – 0.3 Вт
  • BIOS* – 5.9 Вт
  • Режим ожидания – 3.8 Вт (Windows)
  • Воспроизведение видео** – 8.2 Вт (4K в Windows)

* BIOS (смотри ниже)
** Цифры колеблются, поэтому указано среднее значение.

BIOS полностью разблокирован, краткий обзор доступен в следующем видео:

В настоящее время основным недостатком данного устройства является его начальная конфигурация с низкой графической производительностью. Хотя наверное, это можно решить несколькими способами (например, сброс драйверов или повторная установка Windows, либо попытаться обновить существующий графический драйвер), что конечно вызывает разочарование, поскольку с самого начала мини-ПК работает некорректно. Другими возможным ограничением является то, что установлена фиксированная память на 8 Гб ОЗУ, а также поддержка в плане драйверов и обновления BIOS.

Как уже упоминалось ранее, корпус у Beelink X45 и Beelink X55 является одинаковым, также стоит отметить, что USB порты расположены очень близко друг к другу, это означает, что если у вас физички большой USB-флеш накопитель или USB кабель с широкой пластиковой защитой, то вы сможете использовать только два порта, вместо четырех. Передний правый USB порт также расположен очень близко к разъему для наушников, с которым также могут возникнуть проблемы.

Если вас заинтересовал ТВ-бокс Beelink X55, вы можете его приобрести на Gearbest за $249.99.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

0 Комментарий
Inline Feedbacks
View all comments
