В прошлом году компания RAK Wireless представила Arduino shield плату WisLTE, которая основана на базе модуля Quectel BG96 с поддержкой NB-IoT (Cat NB1), eMTC (Cat M1) и 2G (в качестве резерва), а также с GPS.

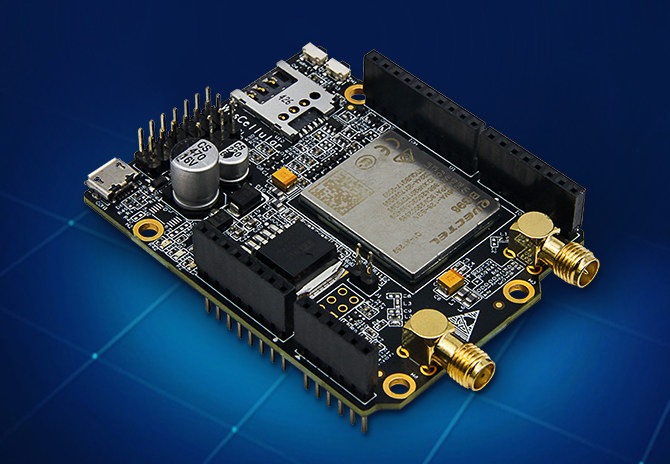

Плата WisLTE работала во всем мире, но компания не прошла процесс сертификации, по крайней мере для мирового рынка и теперь ее нельзя использовать в коммерческом применении. Именно по этой причине, компания Rak Wireless начала работать над WisCellular shield платой, которая также основана на базе Quectel BG96, но на этот раз с международной сертификацией.
Технические характеристики WisCellular:
- Сотовый модуль – Quectel BG96 (на основе Qualcomm MDM9206)
- Сотовая связь
- 2G / GSM (GPRS / EPGRS)
- 4G / LTE-M (Cat M1)
- NB-IoT (Cat NB1)
- Частоты
- EDGE / EGPRS: 850 / 900 / 1800 / 1900MHz
- LTE FDD: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28
- LTE TDD: B39 (только для Cat M1)
- Скорость передачи данных
- Cat M1: Максимум: 300 Кбит / сек (скачивание), Максимум: 375 Кбит / сек (загрузка)
- Cat NB1: Максимум: 32 Кбит / сек (скачивание), Максимум: 70 Кбит / сек (загрузка)
- EDGE: Максимум: 296 Кбит / сек (скачивание), Максимум: 236.8 Кбит / сек (загрузка)
- GPRS: Максимум: 107 Кбит / сек (скачивание), Максимум: 85.6 Кбит / сек (загрузка)
- Голосовая связь – VoLTE (только Cat M1)
- SMS – точка-к-точке MO и MT (Mobile Originated — Mobile Terminated), сотовая передача SMS (Cell Broadcast), текст и режим PDU
- GNSS (опционально) – GPS

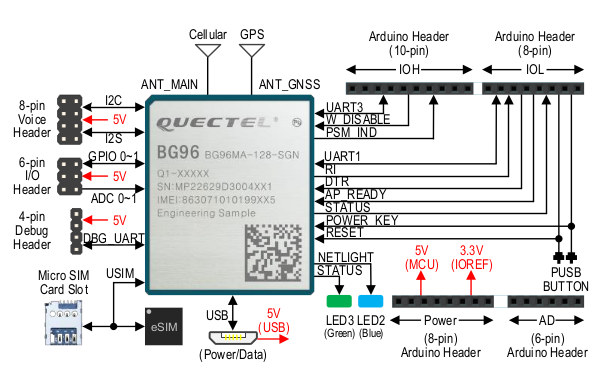

- Периферийный интерфейс
- Микро USB порт
- Разъем Arduino
- 8-контактный аудио ИКМ (Импульсно-кодовая модуляция) разъем
- 6-контактный разъем (цифровые и аналоговые вводы-выводы)
- 4-контактный отладочный разъем
- Слот для микро SIM карты
- Светодиоды – красный (индикатор питания платы), зеленый (состояние подключенного сотового модуля) и синий (состояние сети)
- Потребляемая мощность
- Минимум: 10 мкА @ Режим энергосбережения (PSM) для 4G / LTE Cat M1 и Cat NB1
- Максимум: 190 мА @ 23 дБм для 4G / LTE Cat M1 и 78 мА @ 23 дБм для 4G / TE Cat NB1
- Размеры – 68.58×53.34 мм
- Диапазон температур
- Эксплуатация: по умолчанию: от -35 ° C до ~ + 75 ° C; расширенная:от -40 ° C до ~ + 85 ° C
- Хранение: от -40 ° C до ~ + 90 ° C
- Стандарты – 3GPP E-UTRA Release 13
- Соответствие требованиям – FCC, CE, WEEE, RoHS, Japan TELEC / JATE
Плата поставляется с драйверами для Windows, Linux и Android, и она поддерживает управление через AT команды, а также различные сетевые протоколы, такие как PPP / TCP / UDP / SSL / TLS / FTP(S) / HTTP(S) / NITZ / PING / MQTT. Можно ожидать, что плата будет работать точно также как и shield плата WisLTE. Вы можете найти различные ресурсы для разработки программного обеспечения здесь.
Но есть одна небольшая проблема, плата недоступна пока компания ищет 10 бета-тестеров. Если вас это интересует, вы можете подать заявку на бета странице, выбрав свою плату Arduino, которая у вас уже есть, заполнив контактные данные и выбрав область разработки. Заявка должна быть заполнена до 27 сентября, после компания выберет 10 победителей и отправит им свой комплект с SIM-картой Hologram и бета-версии Arduino библиотеки для модуля BG96, естественно все бесплатно.
