Обзор комплекта Intel NUC NUC7PJYH – это мини-ПК Barebone с четырехъядерным процессором Intel Pentium Silver J5005


Когда компания начала выпускать свои новейшие мини-ПК NUC Gemini Lake, они установили приоритет цены над производительностью. В результате процессор, который они выбрали для своего мини-ПК ‘Intel NUC 7 Essential’ не очень впечатляет. Они выпустили еще одну модель серии, правда обманчиво названую ‘Intel NUC Kit NUC7PJYH’, которая на самом деле представляет собой мини-ПК «barebones» для которого требуется одна или две планки оперативной памяти и SSD для хранилища.

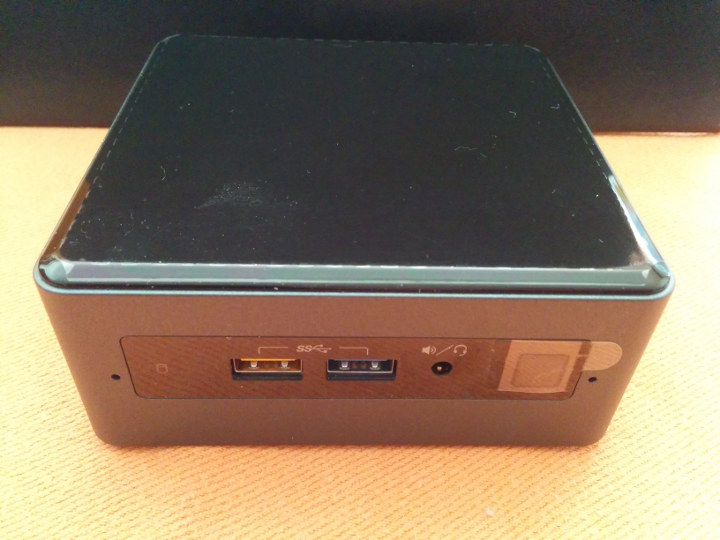

Мини-ПК оснащен четырехъядерным процессором Intel Pentium Silver Processor J5005, который разгоняется до 2,80 ГГц с немного более мощным графическим процессором Intel UHD Graphics 605, который поддерживает 4K 60 Гц.

Нажмите, чтобы увеличить

Визуально он не отличается от Celeron NUC, который рассматривался немного ранее, сам по себе он небольшой, состоит из 4.5 дюймового корпуса высотой около 2 дюймов с отличной передней панелью, которая включает в себя кнопку включения и два USB порта, а вот остальные порты, включая два HDMI (2.0a) находятся на тыльной стороне:

Нажмите, чтобы увеличить

Технические характеристик (см. NUC7PJYH):

Нажмите, чтобы увеличить

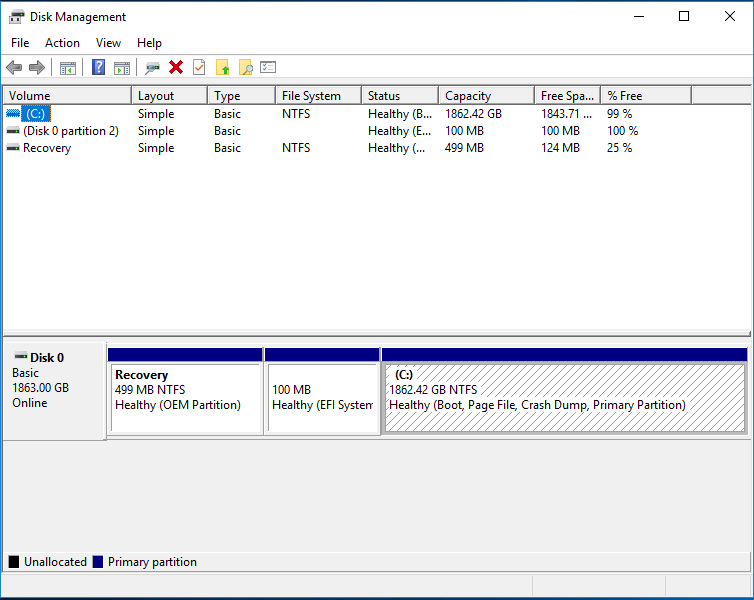

Как уже упоминалось ранее, это комплект «barebones» и вам сначала нужно будет добавить оперативную память и хранилище. Для обзора использовалась 16 Гб двухканальная память SODIMM DDR4 2400 МГц G.Skill Ripjaws (F4-2400C16D-16GRS) и SSD-накопитель Samsung 860 Evo 2TB 2.5″ SATA III 6 Гбит / сек  (MZ-76E2T0BW). Минимальный объем памяти, который действительно вам потребуется — это 4 Гб оперативной памяти и SSD-накопитель от 64 Гб и выше.

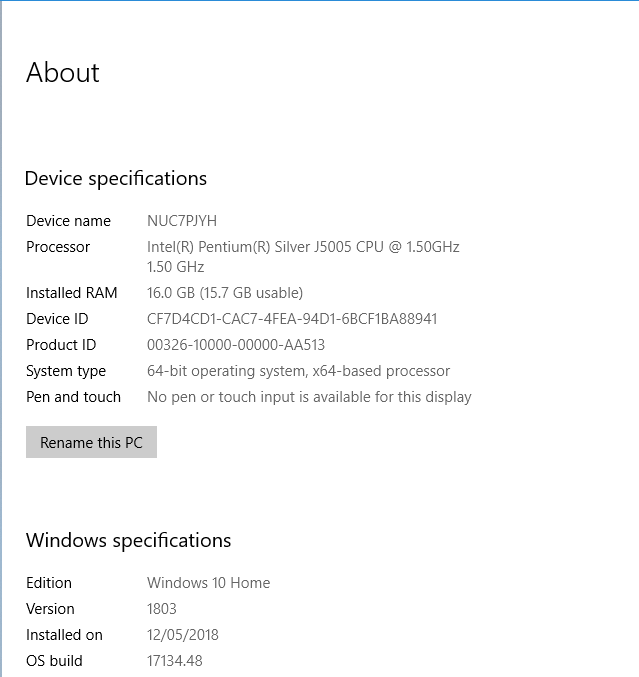

Была установлена операционная система Windows 10 Home:

после драйвер ассистент Intel рекомендовал установить драйвера:

Нажмите, чтобы увеличить

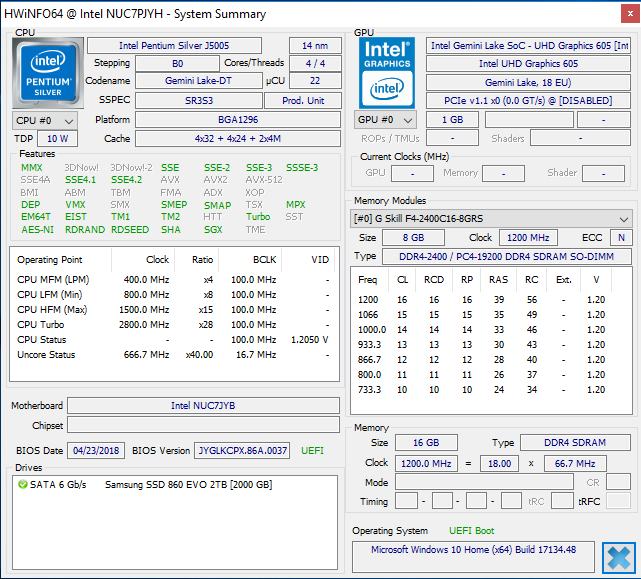

Начнем с краткой информацией об оборудовании, она соответствует спецификации:

Как обычно был использован стандартный набор инструментов для сравнения производительности Windows:

Результаты необходимо тщательно интерпретировать, в противном случае если сравнивать с другими мини-ПК Intel они могут ввести в заблуждение. В основном это связано с тем, что результаты будущих мини-ПК «barebones»  будут в значительной степени зависеть от количества и типа установленной памяти и хранилища:

Нажмите, чтобы увеличить

В подобных случаях сравнения различных мини-ПК должно производиться на основе результатов графического процессора и самого процессора. Например, в приведенной выше диаграмме было выделено зеленым цветом модели с хорошими техническими характеристиками, а также лучшие результаты тестирования, а вот красным более слабые модели и не самые лучшие результаты тестирования.

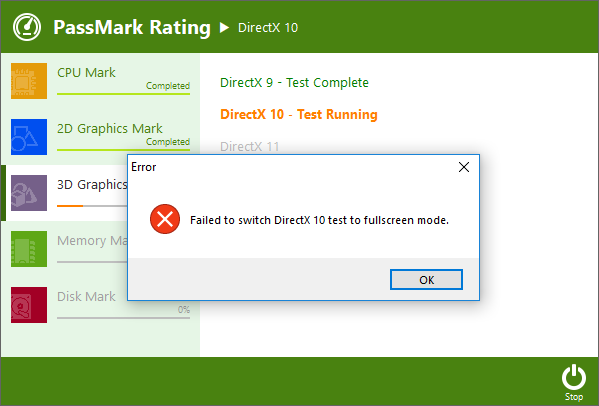

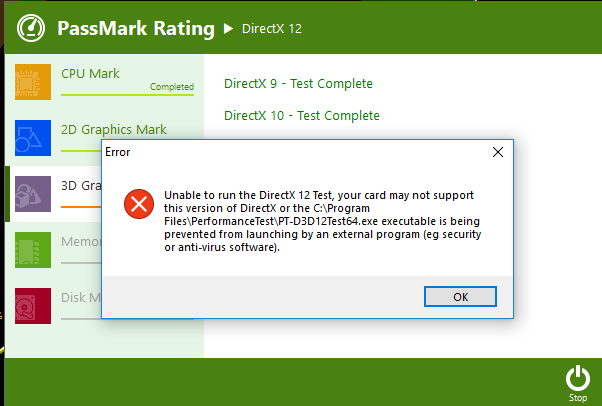

Как и на предыдущем мини-ПК NUC в процессе выполнения теста Passmark 9 возникли некоторые трудности:

Однако в целом, производительность NUC7PJYH была лучшей среди всех тестируемых мини-ПК.

После был создан новый раздел 200 Гб, на который была установлена Ubuntu, использовался недавно выпущенный ISO-образ Ubuntu 18.04 LTS ‘Bionic Beaver’.

После были выполнены некоторые основные команды, чтобы более подробно рассмотреть аппаратные средства:

linuxium@NUC7PJYH:~$ lsb_release -a
Distributor ID:	Ubuntu
Description:	Ubuntu 18.04 LTS
Release:	18.04
Codename:	bionic
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ uname -a
Linux NUC7PJYH 4.15.0-20-generic #21-Ubuntu SMP Tue Apr 24 06:16:15 UTC 2018 x86_64 x86_64 x86_64 GNU/Linux
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ inxi -Fc0
System:    Host: NUC7PJYH Kernel: 4.15.0-20-generic x86_64 bits: 64 Console: tty 0 Distro: Ubuntu 18.04 LTS
Machine:   Device: un-determined System: Intel product: NUC7PJYH v: J67992-400 serial: G6JY813000UG
           Mobo: Intel model: NUC7JYB v: J67969-400 serial: GEJY81200F7F
           UEFI: Intel v: JYGLKCPX.86A.0037.2018.0423.1539 date: 04/23/2018
Battery    hidpp__0: charge: N/A condition: NA/NA Wh
           hidpp__1: charge: N/A condition: NA/NA Wh
CPU:       Quad core Intel Pentium Silver J5005 (-MCP-) cache: 4096 KB
           clock speeds: max: 2800 MHz 1: 1202 MHz 2: 536 MHz 3: 652 MHz 4: 2491 MHz
Graphics:  Card: Intel Device 3184
           Display Server: X.Org 1.19.6 driver: i915 Resolution: 1920x1080@60.00hz
           OpenGL: renderer: Mesa DRI Intel UHD Graphics 605 (Geminilake) version: 4.5 Mesa 18.0.0-rc5
Audio:     Card Intel Device 3198 driver: snd_hda_intel Sound: ALSA v: k4.15.0-20-generic
Network:   Card-1: Intel Device 31dc driver: iwlwifi
           IF: wlo1 state: down mac: 68:ec:c5:9f:ec:46
           Card-2: Realtek RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller driver: r8169
           IF: eno1 state: up speed: 1000 Mbps duplex: full mac: 94:c6:91:1d:47:9b
Drives:    HDD Total Size: 2000.4GB (0.4% used)
           ID-1: /dev/sda model: Samsung_SSD_860 size: 2000.4GB
Partition: ID-1: / size: 196G used: 7.3G (4%) fs: ext4 dev: /dev/sda5
RAID:      No RAID devices: /proc/mdstat, md_mod kernel module present
Sensors:   System Temperatures: cpu: 30.0C mobo: N/A
           Fan Speeds (in rpm): cpu: N/A
Info:      Processes: 248 Uptime: 1 min Memory: 918.4/15625.0MB Client: Shell (review-tests.sh) inxi: 2.3.56
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            7.7G     0  7.7G   0% /dev
tmpfs           1.6G  1.9M  1.6G   1% /run
/dev/sda5       196G  7.3G  179G   4% /
tmpfs           7.7G     0  7.7G   0% /dev/shm
tmpfs           5.0M  4.0K  5.0M   1% /run/lock
tmpfs           7.7G     0  7.7G   0% /sys/fs/cgroup
/dev/loop0      141M  141M     0 100% /snap/gnome-3-26-1604/59
/dev/loop1      3.4M  3.4M     0 100% /snap/gnome-system-monitor/36
/dev/loop2      1.7M  1.7M     0 100% /snap/gnome-calculator/154
/dev/loop3       13M   13M     0 100% /snap/gnome-characters/69
/dev/loop4       87M   87M     0 100% /snap/core/4486
/dev/loop5       21M   21M     0 100% /snap/gnome-logs/25
/dev/sda2        96M   29M   68M  30% /boot/efi
tmpfs           1.6G   16K  1.6G   1% /run/user/120
tmpfs           1.6G   36K  1.6G   1% /run/user/1000
tmpfs           1.6G     0  1.6G   0% /run/user/0
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ lsblk -a
NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
loop0    7:0    0  140M  1 loop /snap/gnome-3-26-1604/59
loop1    7:1    0  3.3M  1 loop /snap/gnome-system-monitor/36
loop2    7:2    0  1.6M  1 loop /snap/gnome-calculator/154
loop3    7:3    0 12.2M  1 loop /snap/gnome-characters/69
loop4    7:4    0 86.6M  1 loop /snap/core/4486
loop5    7:5    0   21M  1 loop /snap/gnome-logs/25
loop6    7:6    0        0 loop
loop7    7:7    0        0 loop
sda      8:0    0  1.8T  0 disk
├─sda1   8:1    0  499M  0 part
├─sda2   8:2    0  100M  0 part /boot/efi
├─sda3   8:3    0   16M  0 part
├─sda4   8:4    0  1.6T  0 part
└─sda5   8:5    0  200G  0 part /
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ sudo lshw -C cpu
  *-cpu
       description: CPU
       product: Intel(R) Pentium(R) Silver J5005 CPU @ 1.50GHz
       vendor: Intel Corp.
       physical id: 25
       bus info: cpu@0
       version: Intel(R) Pentium(R) Silver J5005 CPU @ 1.50GHz
       slot: SOCKET 0
       size: 2791MHz
       capacity: 2800MHz
       width: 64 bits
       clock: 100MHz
       capabilities: x86-64 fpu fpu_exception wp vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx pdpe1gb rdtscp constant_tsc art arch_perfmon pebs bts rep_good nopl xtopology nonstop_tsc cpuid aperfmperf tsc_known_freq pni pclmulqdq dtes64 monitor ds_cpl vmx est tm2 ssse3 sdbg cx16 xtpr pdcm sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave rdrand lahf_lm 3dnowprefetch cpuid_fault cat_l2 pti cdp_l2 tpr_shadow vnmi flexpriority ept vpid fsgsbase tsc_adjust smep erms mpx rdt_a rdseed smap clflushopt intel_pt sha_ni xsaveopt xsavec xgetbv1 xsaves ibpb ibrs stibp dtherm ida arat pln pts umip rdpid arch_capabilities cpufreq
       configuration: cores=4 enabledcores=4 threads=4
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ sudo lshw -C memory
  *-firmware
       description: BIOS
       vendor: Intel Corp.
       physical id: 0
       version: JYGLKCPX.86A.0037.2018.0423.1539
       date: 04/23/2018
       size: 64KiB
       capacity: 6592KiB
       capabilities: pci upgrade shadowing cdboot bootselect socketedrom edd int13floppy1200 int13floppy720 int13floppy2880 int5printscreen int14serial int17printer acpi usb biosbootspecification uefi
  *-memory
       description: System Memory
       physical id: 18
       slot: System board or motherboard
       size: 16GiB
     *-bank:0
          description: SODIMM DDR4 Synchronous 2400 MHz (0.4 ns)
          product: F4-2400C16-8GRS
          vendor: Undefined
          physical id: 0
          serial: 00000000
          slot: SODIMM1
          size: 8GiB
          width: 64 bits
          clock: 2400MHz (0.4ns)
     *-bank:1
          description: SODIMM DDR4 Synchronous 2400 MHz (0.4 ns)
          product: F4-2400C16-8GRS
          vendor: Undefined
          physical id: 1
          serial: 00000000
          slot: SODIMM2
          size: 8GiB
          width: 64 bits
          clock: 2400MHz (0.4ns)
  *-cache:0
       description: L1 cache
       physical id: 23
       size: 224KiB
       capacity: 224KiB
       capabilities: synchronous internal write-back
       configuration: level=1
  *-cache:1
       description: L2 cache
       physical id: 24
       size: 4MiB
       capacity: 4MiB
       capabilities: synchronous internal write-back unified
       configuration: level=2
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ free -mh
              total        used        free      shared  buff/cache   available
Mem:            15G        858M         13G        242M        1.0G         13G
Swap:          2.0G          0B        2.0G
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ sudo lshw -C network
  *-network
       description: Wireless interface
       product: Intel Corporation
       vendor: Intel Corporation
       physical id: c
       bus info: pci@0000:00:0c.0
       logical name: wlo1
       version: 03
       serial: 68:ec:c5:9f:ec:46
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress msix bus_master cap_list ethernet physical wireless
       configuration: broadcast=yes driver=iwlwifi driverversion=4.15.0-20-generic firmware=34.0.0 latency=0 link=no multicast=yes wireless=IEEE 802.11
       resources: irq:44 memory:a1314000-a1317fff
  *-network
       description: Ethernet interface
       product: RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller
       vendor: Realtek Semiconductor Co., Ltd.
       physical id: 0
       bus info: pci@0000:02:00.0
       logical name: eno1
       version: 15
       serial: 94:c6:91:1d:47:9b
       size: 1Gbit/s
       capacity: 1Gbit/s
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress msix bus_master cap_list ethernet physical tp mii 10bt 10bt-fd 100bt 100bt-fd 1000bt 1000bt-fd autonegotiation
       configuration: autonegotiation=on broadcast=yes driver=r8169 driverversion=2.3LK-NAPI duplex=full firmware=rtl8168h-2_0.0.2 02/26/15 ip=XXX.XXX.XXX.XXX latency=0 link=yes multicast=yes port=MII speed=1Gbit/s
       resources: irq:127 ioport:e000(size=256) memory:a1104000-a1104fff memory:a1100000-a1103fff
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ lsusb
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 003: ID 8087:0aaa Intel Corp.
Bus 001 Device 005: ID 046d:c52b Logitech, Inc. Unifying Receiver
Bus 001 Device 004: ID 10d5:55a4 Uni Class Technology Co., Ltd
Bus 001 Device 002: ID 1a40:0101 Terminus Technology Inc. Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
linuxium@NUC7PJYH:~$
linuxium@NUC7PJYH:~$ lspci
00:00.0 Host bridge: Intel Corporation Device 31f0 (rev 03)
00:00.3 System peripheral: Intel Corporation Device 3190 (rev 03)
00:02.0 VGA compatible controller: Intel Corporation Device 3184 (rev 03)
00:0c.0 Network controller: Intel Corporation Device 31dc (rev 03)
00:0e.0 Audio device: Intel Corporation Device 3198 (rev 03)
00:0f.0 Communication controller: Intel Corporation Device 319a (rev 03)
00:12.0 SATA controller: Intel Corporation Device 31e3 (rev 03)
00:13.0 PCI bridge: Intel Corporation Device 31d8 (rev f3)
00:13.2 PCI bridge: Intel Corporation Device 31da (rev f3)
00:15.0 USB controller: Intel Corporation Device 31a8 (rev 03)
00:1c.0 SD Host controller: Intel Corporation Device 31cc (rev 03)
00:1f.0 ISA bridge: Intel Corporation Device 31e8 (rev 03)
00:1f.1 SMBus: Intel Corporation Device 31d4 (rev 03)
01:00.0 Unassigned class [ff00]: Realtek Semiconductor Co., Ltd. RTS5229 PCI Express Card Reader (rev 01)
02:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
linuxium@NUC7PJYH:~$

После было произведено несколько тестов Phoronix, чтобы посмотреть производительность в Ubuntu. Для начала сравним данную модель Pentium Silver NUC7PJYH с более ранней моделью Celeron NUC7CJYSAL, которая была сконфигурирована на одной и той же памяти ‘OTT’ и хранилище:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Результаты свидетельствуют о том, что повышение производительности связано с дополнительными ядрами и более высокой скоростью процессора.

Далее сравним модель Pentium Silver NUC7PJYH с более ранней моделью Celeron NUC7CJYSAL с использованием оригинальной конфигурации ‘OOTB’:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

По последним результатам можно увидеть на какие тесты повлияла дополнительная память (stream) и более быстрый SSD-накопитель (iozone).

Чуть ниже предоставлены результаты для сравнения модели Pentium Silver NUC7PJYH с аналогичными мини-ПК, которые основаны на базе процессоров Intel:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

результаты можно интерпретировать, чтобы показать, что они действительно лучше, чем у других мини-ПК.

Также полученный результат теста Octane на Ubuntu был немного лучше, чем на Windows:

Нажмите, чтобы увеличить

После было проверенно воспроизведение видео под операционной системой Windows, с использованием двух браузеров Edge и Chrome. В обоих браузерах видео 4K@30fps и 4K@60fps воспроизводилось без проблем:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

хотя на Chrome при просмотре видео 4K@60fps были редкие пропуски кадров, которые были почти не заметны.

В отличии от других воспроизведенных видеороликов в Chrome на Ubuntu, с видео 4K@30fps были проблемы, также как на других аналогичных мини-ПК на базе процессора Intel, но прекрасно воспроизводилось видео 1080p:

Нажмите, чтобы увеличить

При просмотре видео 4K@60fps более половины кадров было пропущено:

Нажмите, чтобы увеличить

однако все было в порядке с видео 1080p@60fps, за исключением редких незаметных пропущенных кадров:

Нажмите, чтобы увеличить

Воспроизведение видео при помощи Kodi на Windows с кодированием видео кодеком VP9 работало без проблем, но используемое программное декодирование приводило к высокой загрузке процессора и более высоким температурам:

Нажмите, чтобы увеличить

в то время как кодирование видео кодеком H. 264, использовало аппаратное декодирование без этих проблем:

Нажмите, чтобы увеличить

как и видео, закодированные с помощью H.265 или HEVC:

Нажмите, чтобы увеличить

Оба кодированных видео кодеком VP9 и H.264 использовали аппаратное декодирования в Kodi на Ubuntu:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Однако некоторые видео H.265 или HEVC были недоступны, были частые потери кадров:

Нажмите, чтобы увеличить

в то время как другие использовали аппаратные средства для декодирования и воспроизведения:

Нажмите, чтобы увеличить

Как видно, программное декодирование приводило к высокой загрузке процессора и к более высоким внутренним температурам. NUC7PJYH включает в себя практически бесшумный вентилятор и его не было слышно даже во время тестирования. Охлаждение является довольно хорошим и для проверки под Ubuntu, было запущено видео 1080p в Chrome, которое работало в течение 20 минут, и внутренняя температура в среднем была около 55°C:

Нажмите, чтобы увеличить

Аудио работает в Windows:

Нажмите, чтобы увеличить

и также без проблем все работало и на Ubuntu:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

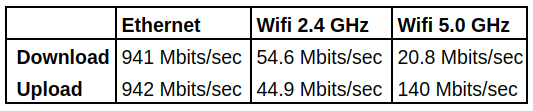

Пропускная способность сети была измерена с помощью ‘iperf’:

Полученные результаты загрузки для Wi-Fi 5.0 ГГц были очень низкие, тоже самое и с моделью Celeron NUC7CJYSAL, учитывая новизну беспроводного модуля сети Wireless-AC 9462-D2W, возможно необходимо дополнительно настроить Linux.

Потребляемая мощность измерялась следующим образом:

  • Питание выключено — 0,9 Вт
  • BIOS* – 6,0 Вт
  • Меню загрузки– 5,6 Вт
  • Idle — 4,7 Вт (Windows) и 5,2 Вт (Ubuntuu)
  • CPU под нагрузкой – 18,7 Вт (Ubuntu)
  • Воспроизведение видео** – 9,7 Вт (4K в Windows) и 10,8 Вт (1080p в Ubuntu)
    * BIOS имеет полный графический интерфейс пользователя (см. ниже)
    ** Значения сильно колеблются, поэтому представляют собой средние значения.

BIOS имеет полный графический интерфейс пользователя и включает в себя возможность контролировать скорость вращения вентилятора и различные температуры вместе с такими функциями, как захват экрана:

Чтобы установить оперативную память и SSD-накопитель, нужно открутить нижнюю крышку и снять ее, затем нужно аккуратно поднять отсек для SSD-накопителя, поскольку провода, которые соединяют отсек с материнской платой довольно короткие, но их в принципе можно отсоединить, хотя следует делать это осторожно:

Нажмите, чтобы увеличить

В целом это отличный мини-ПК «barebones». Он сочетает в себе гибкую аппаратную конфигурацию с производительностью и доступностью. В сочетании с гарантией производителя и поддержкой драйверов BIOS и Windows и большинство проблем и ошибок было устранено.

За исключением одного: это лицензия Windows. Обычно вместе с дешевыми китайскими мини-ПК Windows, вы получается предварительно установленную операционную систему и она активируется при помощи лицензионного OEM ключа при подключении к интернету. Тоже самое относится к мини-ПК Celeron NUC7CJYSAL с Windows, поскольку эта лицензия имеет очень низкую стоимость (менее $30) и общая стоимость мини-ПК является весьма привлекательной. К сожалению, для запуска Windows (легально) на данном мини-ПК вам нужно будет приобрести OEM лицензию (это около $100) или использовать ограниченную по времени пробную копию, загруженную напрямую из Microsoft.

В качестве альтернативы, вы можете установить бесплатно дистрибутивы Linux, такие как Ubuntu, Fedora или любую из многочисленных вариантов, хотя и с разными шансами на успех.

Заключение, это отличный мини-ПК с Ubuntu, но как мини-ПК с Windows это довольно дорого, так как вы также должны учитывать стоимость оперативной и встроенной памяти при сравнении с другими продуктами, которые включают их в себя по умолчанию.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

1 Комментарий
Oldest
Newest Most Voted
Inline Feedbacks
View all comments
Роман
Роман
7 месяцев назад

«16 Гб двухканальная память SODIMM DDR4 2400 МГц»
Странно, по спецификации там максимально 8.
https://ark.intel.com/content/www/ru/ru/ark/products/126137/intel-nuc-kit-nuc7pjyh.html
