Плата для разработки NanoPi K1 Plus на базе процессора Allwinner H5, форм-фактора Raspberry Pi всего за $35

Год назад компания FriendlyELEC запустила плату NanoPi K2 на базе процессора Amlogic S905, они придерживались форм-фактору Raspberry Pi 3, но добавили eMMC флэш интерфейс, гигабитный Ethernet, возможность воспроизведения видео 4K, а также разъем I2S и чуть больше оперативной памяти (2 Гб ОЗУ), но без интерфейса камеры или ЖК-дисплея.

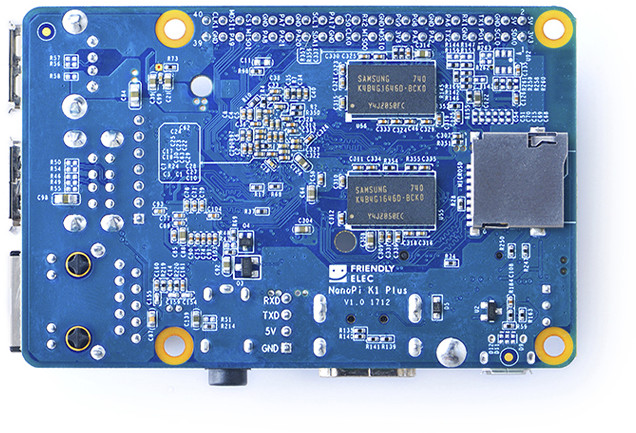

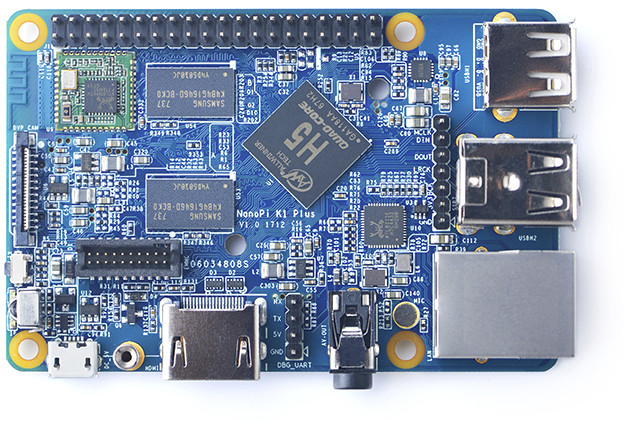

И теперь компания запустила еще одну аналогичную модель – NanoPi K1 Plus – на базе процессора Allwinner H5, которая также оснащена одним DVP интерфейсом для камеры, но при этом был убран один порт USB 2.0 и HDMI ограничен до 4K @ 30 Гц.

Технические характеристики NanoPi K1 Plus:

  • SoC – Процессор Allwinner H5 с четырьмя ядрами Cortex-A53 @ 1.3+ ГГц с графическим процесором Mali-450MP
  • Оперативная – 2 Гб DDR3
  • Хранилище – слот для micro SD-карты, eMMC флэш интерфейс
  • Видео выход – HDMI 1.4 до 4K @ 30 fps, CVBS (композитный)
  • Аудио
    • Цифровой аудио выход HDMI
    • 3,5 мм аудио разъем
    • Встроенный микрофон
    • 7-контактный штыревой разъем 2,54 мм
  • Связь –  Гигабитный Ethernet (RTL8211E IC), 802.11 b / g / n WiFi (Realtek RTL8189ETV) с встроенной патч-антенной
  • USB – 3x USB 2.0 хост порта, 1x micro USB OTG порт
  • Камера – 24-контактный DVP интерфейс камеры
  • Расширение – 40-контактный совместимый разъем GPIO с I2C, GPIO, UART, PWM, S / PDIF, SPI и т.д.
  • Отладка – 4-контактный разъем последовательной консоли
  • Разное – ИК-приемник, 1x пользовательская кнопка, светодиоды питания и состояния
  • Питание – 5 В / 2 А через micro USB порт
  • Разъем – 85 x 56 мм (6-слойная печатная плата)

Компания предоставила для платы образ Ubuntu Core (FriendlyCore) на базе Linux 4.x и инструкции по началу работы на Wiki, а также вы там сможете найти схемы и другую документацию.

Плату NanoPi K1 Plus можно приобрести сейчас за $35 + доставка в магазине FriendlyELEC, которая поставляется с радиатором и USB кабелем для питания.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
