Вероятно, система на кристалле Xilinx Zynq является наиболее известной FPGA с ядрами ARM, поскольку их ядра Cortex A9 / A53 имеют возможность запускать Linux, но они не единственные. В 2013 году компания Microsemi запустила систему на кристалле SmartFusion2, которая состоит из FPGA матрицы и ядра ARM Cortex-M3 и комплекта для разработки стоимостью в $300.
Теперь компания сотрудничает с Digikey для запуска платы для разработки SmartFusion2, это недорогая оценочная платформа для SoC, которая поставляется с Гигабитным Ethernet, USB портом, контактным разъемом для модуля ESP8266, посадочным местом для модуля ESP32 и с другими особенностями, такими как датчик освещенности, кнопками и индикаторами.

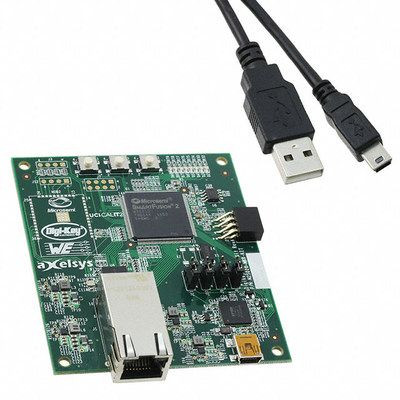

Плата для разработки SmartFusion2 (M2S010-MKR-KIT) основные особенности и характеристики:
- SoC – система на кристалле Microsemi SmartFusion2 M2S010 с:
- Arm Cortex-M3 @ 166 МГц, 6o Кб +80 Кб eSRAM, 256 Кб eNVM
- FPGA с логическими элементами 12084, 400 Кбит ОЗУ
- Хранилище – 16 Мбит SPI Flash
- Связь
- Гигабитный Ethernet через VSC8541 PHY, коннектор RJ45
- Разъем для модуля ESP8266 (Sparkfun WRL-13678 – не входит в комплект)
- Посадочное место для модуля ESP32 (DFRobot ESP-WROOM-32 – не входит в комплект)
- USB (для программирования / отладки) – USB интегрированный FlashPro5 для программирования аппаратных средств; USB порт для коммуникации UART
- Датчики – Датчик освещенности
- Разное – 8x пользовательских светодиодов, 3x кнопки, включая две кнопки пользовательских, генератор тактовой частоты 50 МГц
- Питание – 5 В через mini USB порт; LX7167A PMIC
- Размеры – нет информации
Плата для разработки SmartFusion2 может использоваться с Microsem Libero SoC v11.8 или выше с (бесплатной) лицензий Silver для программирования FPGA матрицы, а также SoftConsole Eclipse на основе IDE для кодирования ARM ядра Cortex M3 в C / C++. Вы сможете найти документацию и руководство по началу работы на eewiki.
Плата, также известна как M2S010-MKR-KIT, которую можно приобрести на Digikey за $33.75, пока что в наличии есть около 2000 штук. Также вы сможете найти более подробную информацию на странице продукта веб-сайте производителя Microsemi.
