Создайте собственные цифровые весы с помощью данного DIY комплекта


Комплекты электроники сделай сам (DIY) довольно легко найти, например комплект Arduino  или робототехнический комплект, а также среди других комплект осциллографа. Есть такие комплекты, которые встречаются не так часто, к примеру как цифровые весы. Приобрести подобный DIY комплект цифровых весов можно на ICstation за $27.99, которыми можно измерять вес до 10 килограмм с точностью до грамма. Также данный DIY комплект можно найти на eBay за $29.99.

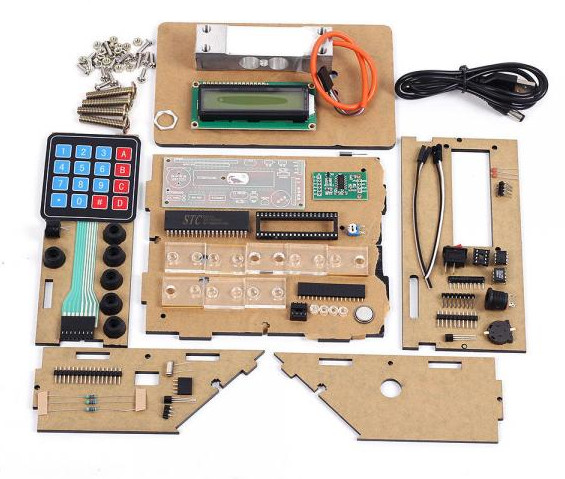

Основные элементы комплекта (Trans-CRS-162DZC):

  • Микроконтроллер – STC MCU Limited STC89C52 8-битный (80C51 совместимый) MCU в 40-контактном DIP корпусе
  • RTC – DS1302 8-контактный DIP чип + разъем CR1220 для батарейки
  • EEPROM – AT24C02 серии EEPROM (DIP чип)
  • Дисплей – LCD1602 16 × 2 цифровой дисплей
  • Клавиатура — 4 × 4 матричная клавиатура
  • Датчики – Одножильный датчик температуры DS18B20, “C3 высокой точности” 10 кг тензометрический датчик
  • Платы – Модуль HX711 АЦП, печатная плата для MCU, RTC, EEPROM и т.д…
  • Разное – Зуммер, транзисторы, различные пассивные компоненты
  • Корпус и аксессуары
  • Питание – 5 В DC
  • Размеры – 15.2 x  14.1 см x 6.5 см (собранный)
  • Вес – 500 грамм

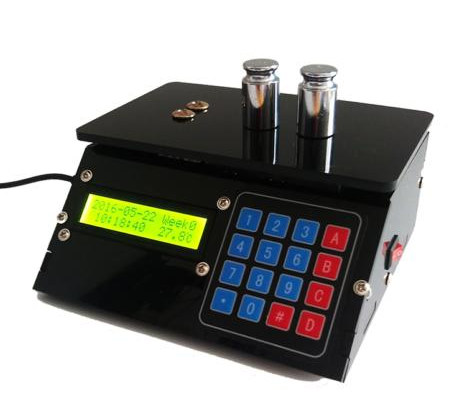

Следуйте инструкции по сборке, чтобы самостоятельно собрать весы и настроить на них время, дату и даже будильник, также на дисплее будет отображаться температура.

Весы также могут стать начальной точкой для создания вашего собственного дизайна, так же микроконтроллер STC89C52 можно запрограммировать с помощью вашей собственной программы (на сколько известно, исходный код не доступен, поэтому вам придется начинать с нуля) или возможен “IoTize”, замена MCU на модуль Bluetooth или WiFi (ESP8266).

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
