Trenz Electronic представили две SoM’s: TE0808 UltraSOM+ и Xilinx Zynq Ultrascale+ ZU9EG


Xilinx Zynq ULTRASCALE + ARM Cortex A53 + FPGA SoC уже начали появляться в платах, например в плате AXIOM на основе Zynq UltraScale + ZU9EG. Цена на неё не была объявлена. Но аналогичный набор Xilinx стоит почти 3000 $, и поэтому ожидаемая цена будет от от $ 400 до $ 600. Так как цена FPGA варьируются от нескольких долларов до 40 000 $ для топовых чипов, я решил найти ценовую информацию о Xilinx Zynq UltraScale + MPSoCs , которая привела меня к Trenz TE0808, устройству, продажи которого были запущены в мае прошлого года, и я расскажу о нем во второй части этого поста, после того, как мы рассмотрим Комплектацию, номенклатуру, и цену на Zynq ULTRASCALE.


Существует три под-семьи Zynq ULTRASCALE : + MPSoC :

• Модели CG с 2x Cortex A53, 2x Cortex R5, FPGA
• Модели EG с 4x Cortex A53, 2x Cortex R5, с графическим процессором Mali-400 и FPGA
• Модели EV на основе EG, с добавлением H.264 / H.265 видео кодека, способного одновременно кодировать и декодировать видео разрешением до 4Kx2K (60fps)

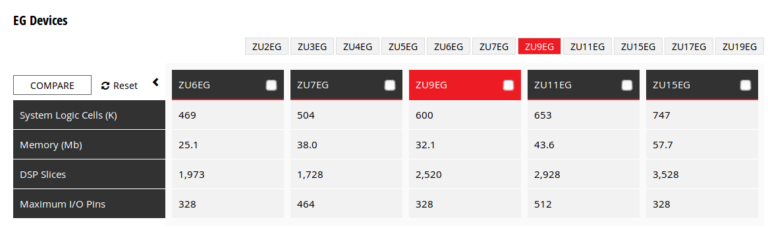

Внутри каждой модели есть несколько вариаций, которые различаются по количеству логических ячеек ввода / вывода. Поскольку плата Axiom использует ZU9 EG, я сосредоточился на моделях EG, которые начинаются с ZU2EG до ZU19EG.


Если вы выбрали ZU9EG, вам необходимо выбрать комплект , начинающийся с FFVC900 (900-контактный) до FFVE1924 (1924-контактный), предлагающих варианты с точки зрения числа последовательных приемопередатчиков числа входов/выходов и операционной системы. Так что я решил начать с ZU9EG с FFBV900, которые должны быть самыми дешевыми в этой линейке.
Проверить цену можно на таком сайте как 1688.com, Вам может быть захочется использовать Octopart для проверки других производителей, и я проверил цену на ZZU9EG-FFVC900 . Самый дешевый вариант, который я смог найти на AVNET за $ 2407. Цена должна быть немного ниже при покупке нескольких устройств, но скорее всего на эту модель цена составит от $ 2500 до 3000.
Давайте теперь посмотрим на SoM Trenz Electronics.

Характеристики TE0808 UltraSOM +:

  •  SoC — Xilinx Zynq ULTRASCALE: + ZU9EG MPSoC с четырьмя ARM Cortex A53 ядрами @ до 1,2 ГГц, два Cortex R5 ядра работают «в реальном времени» @ 500MHz, A Mali-400MP GPU, 600K Система логических ячеек
  • Системная память — 2 Гб 64-Bit DDR4 по умолчанию (поддерживается до 8 Гб)
  •  Устройства хранения — 2x 32 МБ двойной параллельной SPI Boot Flash памяти (поддерживается до 512 Мб)
  •  Пользовательские порты ввода / вывода:
    • 65x MIO, 48x высокой плотности (HD) I / O (все), 156x высокой производительности (HP) I / O
    • Последовательный приемопередатчик — 4x GTR + 16 х GTH
    • Трансивер входа и выхода
    • PLL clock генератор
  • Разъемы для подключения Плата-к-Плате — 4x по 160 контактов
  • Источник питания – Требуется один источник питания 3.3В; имеется 14 регуляторов DC-DC и 13 LDOs; LP, FP, PL отвечают за отдельно управляемое питание
  • Размеры — 76 х 52 мм; 3 мм отверстие для теплораспределителей


Доступны две модели: TE0808-03ES2 и TE0808-03-02I. Я не смог найти различий между «1FF» и «2ff» SoC. Следует отметить, что микросхемы, используемые в инженерных образцах, это :Vivado HL Design Edition для программирования FPGA части и PetaLinux 2016 работающая на 4-х ядрах ARM. Вы найдете всю техническую информацию в вики, а также в информации на форумах.
К Trenz можно так же купить макетную плату TEBF0808-04, а так же TE0808-03ES2-S Starter Kit с E0808-03 модулем, с корпусом black Core V1 Mini-ITX, 12 V источником питания, 2-мя XMOD FTDI JTAG адаптерами, 8 Гб микро SD картой, кабелем USB и двумя винтами Phillips.


Ключевые особенности и технические характеристики платы:
• Хранение – микро — карточка SD, EMMC память, разъем 1x SATA
• Видеовыход — Displayport однополосный PS GT Connected
• Возможности подключения — Gigabit Ethernet RJ45, Dual SFP +
• USB — USB3 с USB3 HUB
• Расширение
o слот PCIe — PS GT Connected, одна PCIe полоса (16 Lane Connector)
o FMC HPC слот (1.8V макс VCCIO)
o Один Samtec FireFly (4 GT полосы BIDIR)
o Один разъем Samtec FireFly для обратного подключения
o CAN FD трансиверы (10 контактный разъем IDC)
• Отладка — 20 Pin ARM JTAG разъем (PS JTAG0)
• Разное — Разъемы вентиляторов, FMC вентиляторы, разъем Intel на передней панели (PWR / RST / LED), Intel HDA Аудио разъем
• Источник питания
o Разъем питания ATX (12V только PS)
o Дополнительный 12V Стандартный Power Plug
• Размеры – форма Mini-ITX

TE0808-03ES2 SoM продается по цене в 2500 евро при оптовой покупке без учета НДС и стоимости доставки, TE0808-03-02I за 3500 евро, а Starter Kit за 3800 евро. Цены падают до 1,750 евро за единицу при заказе от 1000 модулей. Вы найдете ссылки на страницу TE0808 ULTRASCALE : + на странице магазина Trenz Electronic.

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи тут
