ESP32-WROVER-KIT Devkit поддерживает модули Espressif ESP32 и включает в комплект 3.2″ LCD экран.

Вчера Olimex написал сообщение в блоге , информирующее о том , что ESP32-плата снова в наличии , это одна из многих ESP32 плат, запущенных в конце этого года, но до сих пор их трудно получить. Компания также отметила , что будет ограниченное количество нового ESP32-WROVER с JTAG и ЖК – дисплеем как на рисунке ниже.

ESP32 мощнее , чем ESP8266 так что имеет смысл приобретать комплект ESP32 с ЖК – дисплеем. Быстрый поиск DuckDuckGo привел меня к Руководству по работе с ESP-WROVER-KIT , где мы можем найти более подробную информацию , включая общие спецификации:

  • Совместимость с ESP-WROOM-32 и ESP32-WROVER модулями на основе ESP32 двухъядерного процессора Tensilica L108 с тактовой частотой до 240 МГц с возможностью подключения к Wi-Fi и Bluetooth LE
  • Хранение – слот для SD Micro
  • Дисплей – 3,2 “ЖК-дисплей подключен через SPI
  • USB – 1x микро-порт USB
  • расширение
    • разъем UART 8-контактный
    • 6-контактный разъем SPI
    • 48-контактный разъем для ввода / вывода и интерфейс камеры (стандартный модуль OV7670 камеры поддерживается)
  • Отладка – JTAG через интерфейс USB (FTDI FT2232HL) или 14-контактный разъем
  • Разное – CTS / RTS Перемычка; Выбор мощности (EXT или USB); RGB LED; Кнопки загрузки и сброса (EN)
  • Источник питания – 5V вход постоянного тока; 5V чип 3.3V LDO
  • Размеры – 85,2 х 79,0 мм

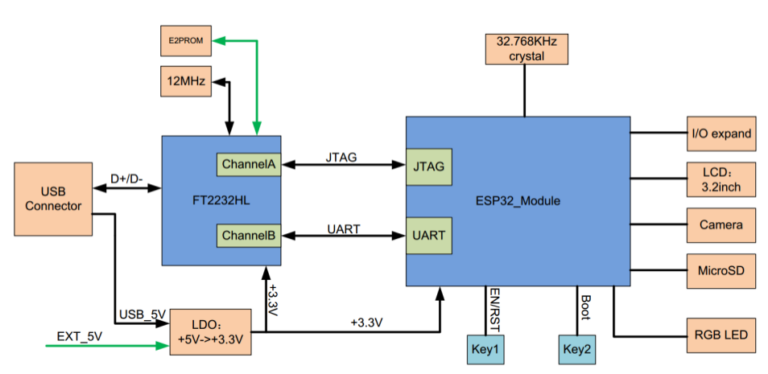

ESP-WROVER-KIT Блок-схема

Остальная часть руководства по началу работы объясняет, как настроить перемычки, чтобы установить источник питания последовательного тока и JTAG. Он также показывает, как получить доступ к последовательной консоли с типичной 115200 8N1 связью, а также компилировать и загружать простую программу приветствия с ESP-IDF SDK в ОС Windows и Linux.

Помимо самого комплекта разработчика, я также обнаружил новый модуль ESP32-WROVER с той же функцией , как ESP-WROOM-32 плюс дополнительный чип 32 Мбит PSRAM и внешнюю антенну.

ESP32-WROVER

Набор и модуль должен быть доступен в январе, но у нас нет никакой информации о ценах.

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи тут
