Комплект для разработки EDCK 4001 Everyware Device Cloud от Eurotech, включает в себя шлюз IoT, PLC и демо-плату


У компании Eurotech недавно появился комплект EDCK 4001 “ Everyware Device Cloud” для профессионалов, которые хотят экспериментировать или разрабатывать IoT/M2M приложения. В комплект входит шлюз IoT ReliaGATE 10-11 на базе процессора Texas Instruments Sitara AM3352 Cortex A8, контроллер DirectLOGIC DL05 PLC, демо-плата управления с кнопками и светодиодами, ротационное кодирующее устройство, а также все необходимые кабели и аксессуары.

iot-gateway-plc-development-kit-large
Нажмите чтобы увеличить

Технические характеристики шлюза ReliaGATE 10-11:

  • Сокет – Процессор Texas Instruments AM3352 ARM Cortex A8 @ 800 МГц
  • Оперативная память – 512 Мб DDR3
  • Внутренняя память –  4 Гб eMMC flash, слот для microSD карт
  • Сетевые подключения — 2x 10/100 Мбит Ethernet, WiFi и Bluetooth, дополнительная сотовая связь и GPS через ReliaCELL
  • USB – 3x USB 2.0 хост порт; защищен от перенапряжения и помех
  • Последовательные порты– 2x RS-232/RS-485 (защищен от перенапряжения, терминация RS-485 и предохранительные резисторы); 1x последовательный порт TTL
  • Интерфейс CAN – 2x CAN 2.0b шины с выходом питания  5 В/100 мА
  • Цифровой I/O – 2x цифровой вход 5 В (TTL), 1KV изолятор оптический – 2x цифровой выход (40VDC), потребление 30мА
  • Разное – RTC, внешний сторожевой таймер, датчик температуры, акселерометр, 5x светодиодов (1x питание, 4x пользовательских), 1x кнопка сброса, 1x кнопка пользователя
  • Питание  – от 9 до 36 В DC с защитой от переходных процессов и режима «зажигание»
  • Потребляемая энергия  – 2 Вт в ожидании; 15 Вт макс.
  • Размеры – 140 x 95 x 45 мм
  • Вес — 160 грамм
  • Диапазон рабочих температур от -20 до +70°C; хранение: -40 до +85°C
  • Сертификаты – CE, FCC, E-mark, IC, UL60950, RoHS2, REACH, IP40
reliagate-10-11
ReliaGATE 10-11

Шлюз работает на основе операционной системы Linux 3.14, построенный на базе проекта Yocto 1.6 с предустановленным программным обеспечением Eclipse SDK и Everyware Software framework от Eurotech с открытым исходным кодом Java/OSGi для IoT шлюзов, а так же имеет пробные лицензии для Everyware Cloud и Bitreactive Reactive Blocks визуальная управляемая-модель среды разработки.

everyware-software-framework
Архитектура программной платформы Everyware

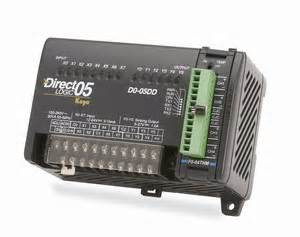

Шлюз ReliaGate подключен к контроллеру DirectLOGIC DL05 PLC со следующими ключевыми функциями:

direct-logic-dl05-plc

  • 8x встроенных входов и 6x встроенных выходов, с возможностью расширение до 30 общих I/O
  • 8x конфигураций переменного или постоянного тока, блок питания PLC  с AC, DC и реле I/O
  • 6 Кб программной памяти и памяти данных
  • 2 коммуникационных порта
  • Поддерживает MODBUS RTU ведущий/ведомый, DeviceNET ведомый, Profibus ведомый и сеть Ethernet
  • 129 команд, включая 4 PID регулятора с автонастройкой
  • Поддерживает такие функции, как циклы FOR/ NEXT и подпрограммы
  • Съемные разъемы клеммной колодки

PLC подключенный к демо-плате, в которой есть одна кнопка включения, три ON/OFF кнопки, три светодиода, один RGB-светодиод и четыре счетчика. В комплект входит блок питания 24 В/1 А, ножки для настенного крепления адаптера, внутренняя дипольная WiFi и Bluetooth антенна с RP-SMA разъемом, кабель Еthernet, USB-TTL кабель для отладки платы и кронштейны из алюминия.

Со слов производителя комплект разработчика EDCK 4001  доступен для заказа, но цена пока не установлена. Однако PLC продают по цене $125, а шлюз Reliagate 10-20 (на базе NXP i.MX6, вместо AM3352) примерно за $400 и добавив около $ 100 на аксессуары и  Демо-плату, должно дать примерное представление о полной стоимости комплекта. Вы найдете более подробную информацию на странице продукта.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
