Платы Teensy 3.5 & 3.6 с характеристиками микроконтроллеров NXP Kinetis K64 & K66 (Crowdfunding)


Паул Стоффреген занимается разработкой плат микроконтроллеров Teensy USB с 2008 года и только недавно запустил платы Teensy 3.5 & 3.6 на базе микроконтроллеров NXP (ранее Freescale) Kinetis K64 & K66 ARM Cortex-M4 с портом micro USB для питания и программирования, слот micro SD и несколько входов/выходов.

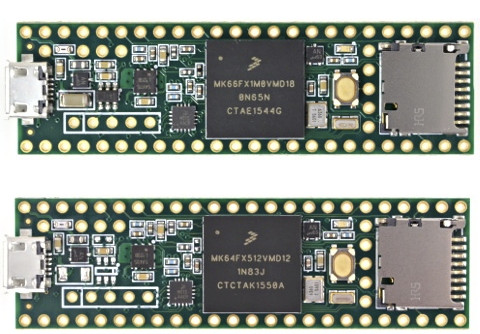

Teensy_3.5-3.6
Teensy 3.6 (сверху) и Teensy 3.5 (снизу)

Технические характеристики плат:

  • Микроконтроллер
    • Teensy 3.5 (T3.5) – NXP Kinetis K64 ARM Cortex M4 MCU @ 120 МГц с FPU, 512 Кб flash, 192 Кб RAM, 4K EEPROM
    • Teensy 3.6 (T3.6) – NXP Kinetis K66 ARM Cortex M4 MCU @ 180 МГц с FPU, 1 Мб flash, 256 Кб RAM, 4K EEPROM
  • Хранилище – Слот micro SD карт

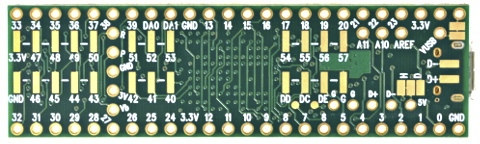

Teensy_back
Обратная сторона плат Teensy
  • USB – 1 x полноскоростной USB (12 Мбит/с) порт; только T3.6: 480 Мбит/с хост порт
  • Связь – 10/100M Ethernet mac
  • 62 x контакта ввода/вывода
  • 25 x аналоговых входов, 2 ADCs с 13 битным разрешением
  • 2 x аналоговых выхода (DACs) с 12 битным разрешением
  • 20 x выходов PWM
  • 6 x последовательных портов (2 с FIFO & Fast Baud Rates)
  • I2S аудио порт, 4 канальный цифровой аудио вход & выход
  • 3 x SPI порта (1 с FIFO), 4 x порта I2C
  • Шина CAN – T3.5: 1x; T3.6: 2x
  • 14 x аппаратных таймеров
  • DMA каналы общего назначения – T3.5: 16x; T3.6: 32x
  • 11 x входов датчика касания (только T3.6)
  • Безопасность – криптографический блок ускорения, генератор случайных чисел, CRC вычислительный блок
  • Прочее – часы реального времени; только Teensy 3.5: 5 В допускается на все цифровые входы/выходы.

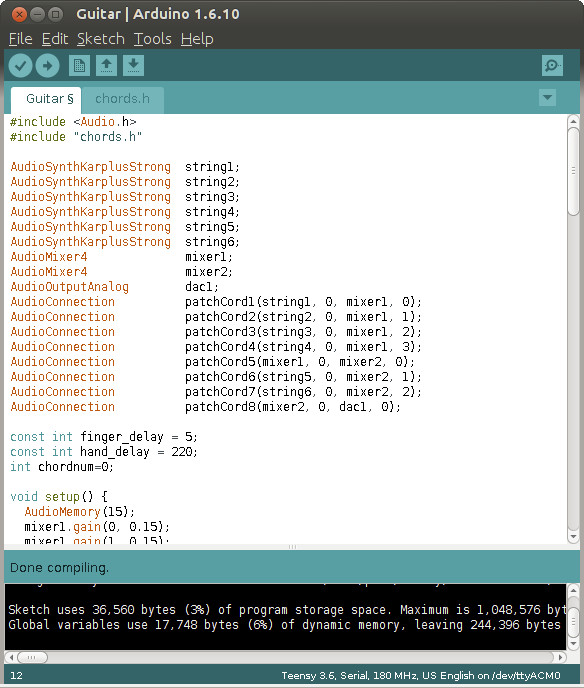

Основным путем разработки для платы является Arduino IDE. Вы можете найти документацию и образцы проектов старых плат на PJRC.com, также есть активное сообщество разработчиков.

Teensy_Arduino_IDE

Компания по производству плат недавно была запущена на Kickstarter и уже значительно превзошла свою цель, собрав около $45,000 от более чем 700 спонсоров. Teensy 3.5 обойдется вам при мерно в $23, в то время как Teensy 3.6 стоит $28. Доставка добавит к стоимости от $4 до $5, начало отправок запланировано на октябрь 2016 года.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
