Electrodragon WiFi IoT реле поставляется с ESP8266 модулем, разъемом питания и приложением за $ 6

Благодаря выходу ESP8266, стоимость Wi-Fi реле резко снизилась, но до сих пор, я не мог найти устройство все-в-одном с ESP8266, реле переменного тока, и приложение к нему. Я до сих пор использую NodeMCU, USB блок питания, установив всё в пластиковый кейс, чтобы контролировать водяной насос. Это работает, но это не идеальное решение, также как Wemos D1 мини с реле который немного улучшает взаимодействие. И теперь Electrodragon выпустил реле WiFi IoT , которое объединяет все и стоит $ 6 + доставка.

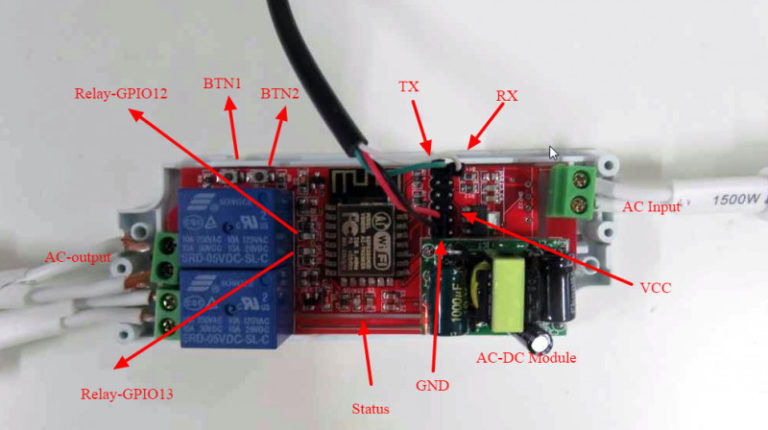

Характеристики Платы Wi-fi IoT На основе ESP8266:

  • WiFi модуль — ESP-12F на основе Espressif ESP8266EX WiSoC
  • Реле — Реле 2x Songle SRD-05VDC-SL-C с поддержкой 125VAC / 10A, 250В / 10A, 30В / 10А, 28В / 10A
  • Вход / выход — три клеммы для реле и питания
  • Разъемы расширений- 12-контактный разъем с Rx / Tx, GPIO4, Btn2, GPIO15, 5V / GND, ADC, GPIO5, btn1, output1 и 3V3
  • Отладка — последовательные контакты доступны к подключению на разъем для программирования платы с вашей собственной прошивкой
  • Разное — 2x кнопки, 2x светодиоды для реле, 1x светодиодный индикатор состояния
  • Питание — клеммный блок 1x для входа переменного тока;AC 85-265 в модуль 5В постоянного тока
  • Размеры — N / A, но он довольно маленький

Корпус, должен достаточно хорошо защищать от пыли, или небольшого количества воды, но я бы не оставил его под дождем.

Плата поставляется с предварительно загруженной прошивкой ESP8266 AT, но вы можете подключить USB к TLL отладки для программирования прошивки , доступную из Wiki . Демо прошивки использует NodeMCU LUA прошивку и www.cloudmqtt.com .

Я нашел продукт на блоге Пита Скаргилла , где он начал тестировать устройства и экспериментировал со своей собственной прошивкой.

Это на самом деле очень похоже на IteadStudio в Sonoff , за исключением того, что он не поддерживает RF, и имеет два реле, а не одно, и теперь, когда Crowdfunding кампания закончилась, вы можете приобрести его за $ 4,85 (только Wi — Fi), или $ 7,20 (WiFi + RF ) плюс стоимость доставки. Оба Electrodragon и Iteadstutio обеспечат доступную доставку за несколько долларов. Еще одна вещь которая скорее всего есть у этих плат это отсутствие сертификации / безопасности ETL UL, что чревато тем, что в случае пожара вам не выплатят страховку, если обнаружат это устройство так что вам придется полагаться на свои собственные силы или обращаться в суд. Один покупатель также отметил , что «AC линии на печатной плате достаточно тонкие», и Питер также сделал подобный комментарий: «дорожки по которым передается питание узкие, но в то же время хорошо изолированы воздушным зазором, правда слишком тонким, пропускная способность получится в общей сложности 20 ампер «, поэтому текущая версия вряд ли будет пригодна для обработки двух высоких нагрузок одновременно.

Благодарим сайт cnx-software.com за предоставленную информацию

Оригинал статьи тут
