$20 MediaTek LinkIt 7687 Arduino совместимая WiFi IoT платформа под апрвлением FreeRTOS


MediaTek Labs уже запускали несколько WiFi платформ для IoT приложений, начиная с LinkIt ONE, позже был LinkIt Smart 7688 под управлением OpenWrt, сейчас компания запускает LinkIt 7687 HDK (Hardware Development Kit) на базе процессора  Mediatek MT7687F Cortex-M4,  под управлением FreeRTOS, разработано и произведено с применением технологии Silicon Application Corp (SAC).

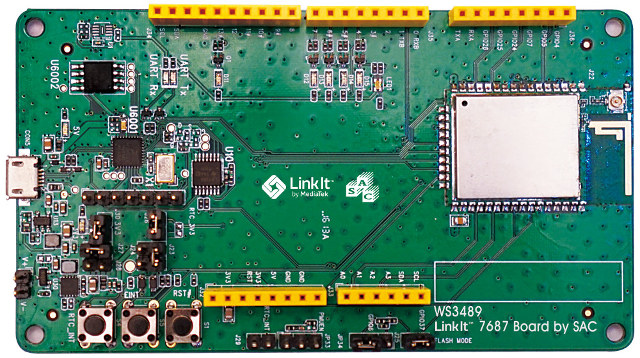

LinkIt_7687

Технические характеристики платформы LinkIt 7687 (WS3489):

  • Сокет – MediaTek MT7687F ARM Cortex-M4F MCU @ 192 МГц с 352 Кб SRAM, 64 Кб ROM и 2 Мб последовательного флеша в пакете, интегрированная система безопасности и встроенный 802.11n WiFi. 8×8 мм 68-контактов QFN
  • Связь – 1×1 802.11 b/g/n WiFi с встроенной антенной и U.FL коннектором.
  • USB – 1 x micro USB для питания, отладка (Coresight Debug Access Port + Virtual COM)
  • Расширение
    • Разъемы Arduino Uno Rev. 3 + дополнительный 8-контактный разъем расширения.
    • Mass Storage Device (MSD) флеш интерфейс программирования.
    • Резервный разъем для измерения силы потребляемого тока.
  • Прочее – Светодиоды индикации UART связи, питания и 6 x настраиваемых пользователем; 3 x кнопки для сброса, конфигурационный перемычки для источника питания и режим загрузки (встроенной флеш или UART)
  • Электропитание – 5 В через micro USB порт или от 1.8 до 3.2 В используя контакт VIN
  • Размеры – 108.5 x 60.5 мм
  • Вес – 25 грамм
  • Температурный диапазон – от -40 до 85°C

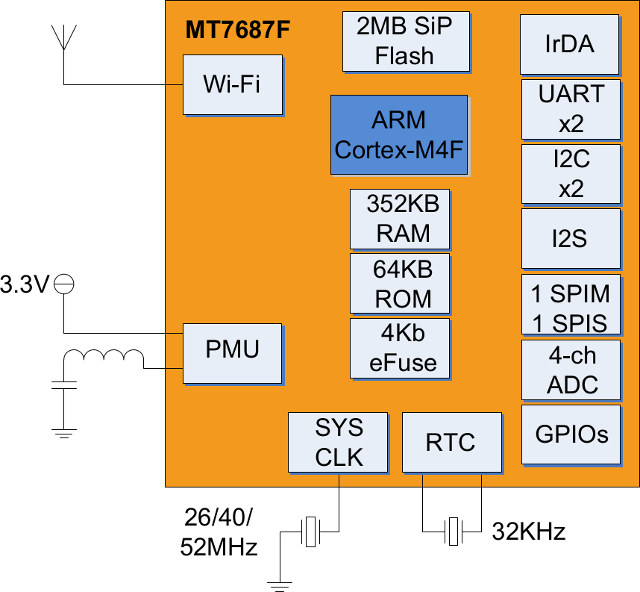

Mediatek_MT7687F_Block_Diagram
Блок схема Mediatek MT7687F

Это первая платформа для разработки MediaTek LinkIt под RTOS, в данном случае, это FreeRTOS с дополнительными компонентами, такими как TCP/IP, SSL/TLS, HTTP (клиент и сервер), SNTP, DHCP, MQTT, XML и JSON. Вы можете скачать MediaTek LinkIt SDK v3.0, совместимый с операционными системами Windows и Linux, для работы с платформой.

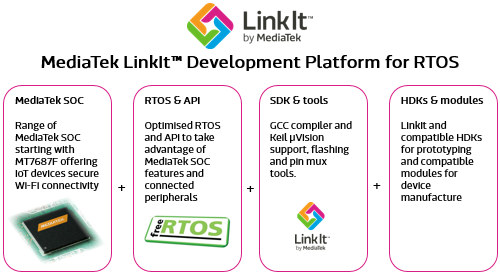

LinkIt_for_RTOS

Документацию для платформы, включающую в себя технические характеристики, руководство пользователя и справочные файлы с описанием аппаратной части, можно найти на странице Hardware Development Kits для MediaTek LinkIt Development Platform для RTOS.

Mediatek MT7687 HDK и MT7687 WiFi модуль скоро поступят в продажу соответственно за $19.99 и $4.99.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
