Firefly-RK3288 Reload плата включающая SoM + основную плату?SATA, три HDMI порта, и др.


Firefly-RK3288 была одна из первых плат на базе Rockchip RK3288 с четырехъядерным процессором Cortex A17, а теперь команда Firefly, часть T-Chip Technology, представила новую версию под названием Firefly-RK3288 с тем же процессором, но улучшенными возможностями, благодаря конструкции состоящей из несущей платы и системы-на-модуле (SOM) — подключаемую через разъем MXM — и подходящую для людей или компаний, желающих создать свою собственную плату, с пониженной нагрузкой на процессор и память.

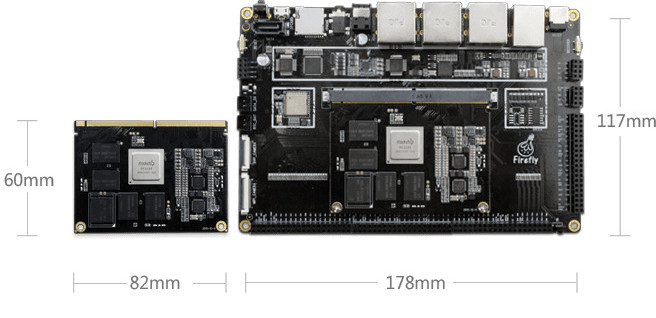

Firefly-RK3288_Reload-1

На таблице показаны отличия новой и старой версии Firefly-RK3288 и Firefly RK3288 Reload

Параметр Firefly-RK3288 (Plus) Firefly-RK3288 Reload
SoC Rockchip RK3288 ARM Cortex-A17 quad core processor up to 1.8GHz
с ARM Mali-T760 MP4 GPU
RAM 2GB Dual-Channel DDR3 (Plus version is 4GB) 2GB Dual-Channel DDR3
Устройства хранения 16GB eMMC (Plus версия с 32GB)
MicroSD (TF)
16GB eMMC
MicroSD (TF)
SATA 2.0 (Suggest 2.5 дюймовые SSD или HDD)
PMU ACT8846 PMU Chip
Ethernet 10/100/1000Mbps Ethernet (Realtek RTL8211E)
Беспроводные сети Встроенный WiFi модуль ( AP6335 ) :
WiFi 2.4GHz/5GHz Dual-Band с поддержкой 802.11a/b/g/n/ac
Bluetooth 4.0 (Support BLE)
Экран
  • 1x HDMI 2.0 up to 4K @ 60Hz
  • 1x VGA up to 1080p
  • 1x MIPI, 1x eDP, 2x LVDS экранный интерфейс для  LCD панели с разъемами для расширений
  • 1x HDMI 2.0 up to 4K @ 60Hz
  • 1x HDMI 1.4 up to  1080p @ 60Hz
  • 1x MIPI, 1x eDP, 2x LVDS экранный интерфейс для  LCD панели с разъемами для расширений
  • 1x HDMI-IN с поддержкой PiP (Picture-in-picture) и функции записи видео
Звук
  • 1x HDMI Аудиовыход
  • 1x Аналоговый аудио (с 3.5mm разъемами для входа и выхода)
  • 1x оптический S/PDIF выход
  • 1x встроенный микрофон
  • 1x I2S для аудио и видео входа
    • 2x HDMI Аудиовыхода
    • 1x Аналоговый аудио (с 3.5mm разъемами для входа и выхода)
    • 1x оптический S/PDIF выход
    • 1x встроенный микрофон
    • 1x I2S для аудио и видео входа
Камера 1x MIPI-CSI интерфейс(13MP max.) 1x MIPI-CSI интерфейс (13MP max.)
1x DVP интерфейс (5MP max.)
USB 2x USB 2.0 хост порта,1 x USB 2.0 OTG порт
4x USB 2.0 с разъемами
3x USB 2.0 хост порта,1x USB 2.0 OTG port
ИК 1x ИК модуль
LED 1x индикатор питания LED (синий)
1x пользовательский LED (зеленый)
Кнопки 1x кнопка перезагрузки,1x кнопка питания,1x кнопка восстановления
Отладка 1x серийная консоль для отладки
Дополнительные интерфейсы 84-контактный разъем для расширений с MIPI DSI, MIPI-CSI, dual LVDS, eDP, PWM, SPI, UART, ADC, GPIO, I2C, и I2S 184-контактный разъем для расширений с MIPI CSI, MIPI DSI, dual LVDS, eDP, PWM, SPI, UART, ADC, GPIO, I2C, I2S, etc…
Питание DC5V – 2.5A ( с DC 4.0×1.7mm Jack ) DC12V – 1.5A ( с DC 5.5×2.1mm Jack )
Операционная система Android 4.4 или 5.1 / Ubuntu 14.04 Android 5.1 / Ubuntu 14.04
Размеры 118mm × 85mm MainBoard -178mm x 117mm
Core-Board – 82mm x 60mm
Вес 77g 176g

Так как RK3288 не поддерживает SATA или поддержку USB 3.0, реализация SATA основана на JMicron JM20329 USB 2.0 для SATA мост, который должен ограничить передачу данных примерно от 35 до 40 МБ / с, в лучшем случае. Система-на-модуле включает в себя процессор, модуль памяти, устройства хранения и PMIC, с маршрутизацией сигналов к разъему MXM, 314-контактный разъем, и большинство других функций размещены на плате. Программное обеспечение поддерживает в основном то же что и на другой плате, за исключением только версий Reload не поддерживает старую прошивку Android 4.4 KitKat . Вы можете найти документацию в Firefly-RK3288 Wiki, и скачать прошивку, исходный код (SDK), а также файлы аппаратного дизайна (PDF схемы и CAD-файлы) в разделе загрузки на сайте.

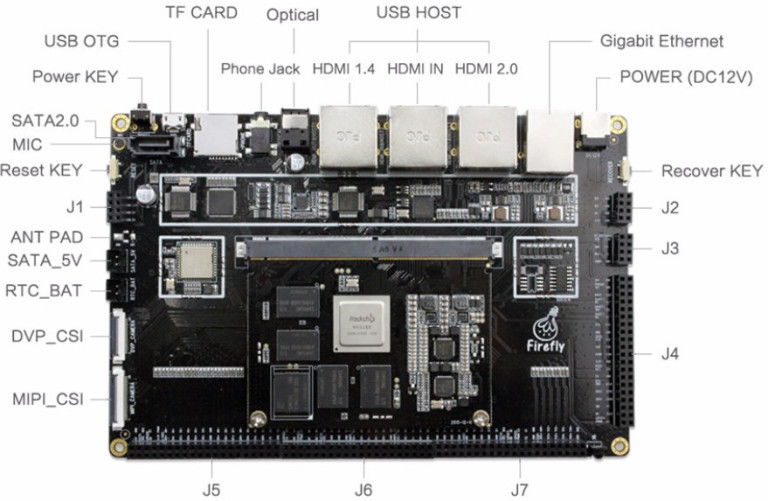

RK3288-Firefly_Board_Description-768x501

Firefly-RK3288 Reload можно купить за $189 с доставкой через DHL на Aliexpress. Я не cмог найти больше информации о Rockchip RK3288 Som, так что вы должны связаться с компанией, чтобы получить цену для модуля.

Благодарим сайт cnx-software.com за предоставленную информацию

Оригинал статьи тут
