K3 Wintel Keyboard PC характеристики,распаковка и вскрытие


Клавиатурные компьютеры появились довольно тихо, на рынок вышли такие продукты как PIPO K1 и T20 клавиатурные-ПК под управлением windows 10  и / или Android 4.4, и Geekbuying теперь прислал мне другую модель: К3 Wintel на базе процессора Intel Atom Z3735F с 2 Гб оперативной памяти и 32GB EMMC. Я сначала расскажу о характеристиках, потом сделаю несколько фотографий и в конце статьи разберу устройство что бы посмотреть как оно устроенно

Характеристики K3 Keyboard

Аппаратная часть похожа на другие Bay Trail мини-ПК и стики но кое что добавленно:

  • SoC – Intel Atom Z3735F “Bay Trail” quad core processor @ 1.33 GHz / 1.83 GHz (Turbo) с Intel HD graphics
  • Оперативная память – 2 GB LPDDR3L
  • Устройства хранения – 32 GB eMMC + micro SD card slot
  • Клавиатура – 76-клавиатура с тач-панелью
  • Видео выход – HDMI 1.4, и VGA
  • Аудио I/F – HDMI, 3.5mm разъем для наушников
  • Сеть – 10/100M Ethernet, 802.11 b/g/n Wi-Fi, и Bluetooth 4.0
  • USB – 2x USB 2.0 host
  • Разное – Кнопка включения, индикатор питания LED, RTC батарея
  • Питание – 5V/2.5A
  • Размеры – 287 x 125 x 26.5 мм
  • Вес – 304 грамма

клавиатурный-ПК работает на лицензионной Windows 10. Они также утверждают, что в то время как ТВ-стики не легко переносят жару, клавиатурный ПК имеет гораздо лучшие тепловые характеристики. Посмотрим.

Распаковка K3 Keyboard PC

Я получил устройство в обычной мягкой картонной коробке, так что я сразу начну рассказывать про содержимое посылки.

K3_Keyboard_PC_Power_Supply_Users_Manual

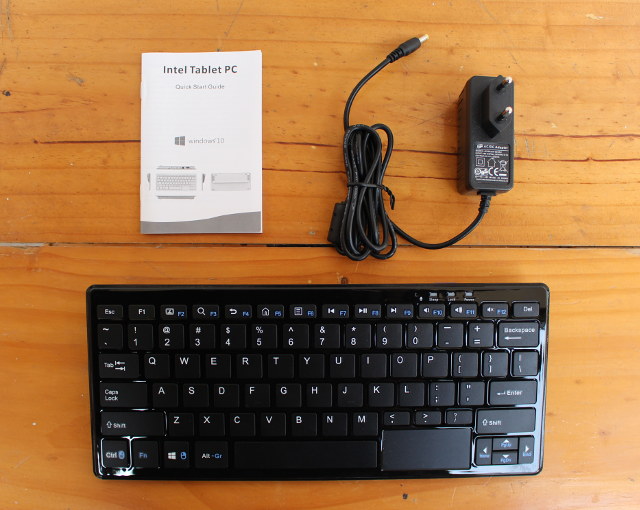

QWERTY клавиатура ПК поставляется с блоком питания 5V / 2.5A, и и кратким руководством по «Intel Tablet PC»

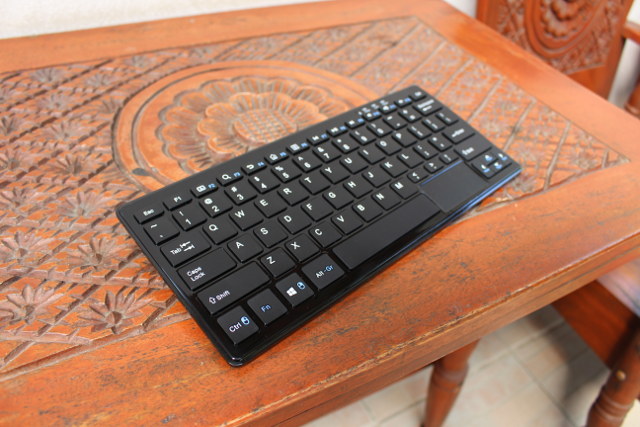

K3_Wintel_Keyboard_Computer

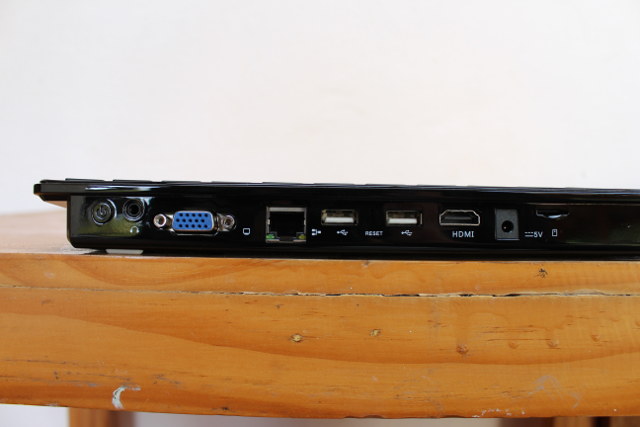

Все порты и кнопки расположены на задней части клавиатуры: кнопка питания, аудиоразъем, HDMI и VGA выходы, два USB 2.0 хост-порта, Gigabit Ethernet, разъем питания и  разъем для микро SD карты.
K3_Keyboard_PC_Windows_10_Connectors

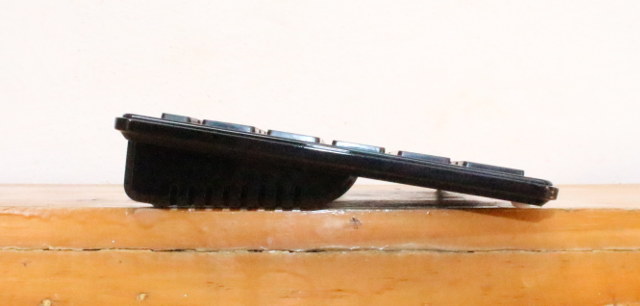

Клавиатура под небольшим фиксированным углом и не может быть отрегулирована.

K3_Profile

Разборка K3 Keyboard PC

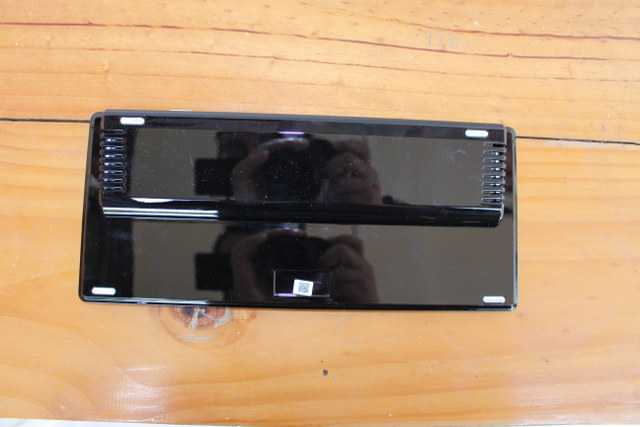

Большинство устройств вскрывается с нижней части, но на этом устройстве ничего нет интересного снизу.

K3_Keyboard_PC_Bottom

Вместо этого надо взять острый инструмент, и открыть устройство сняв саму клавиатуру.

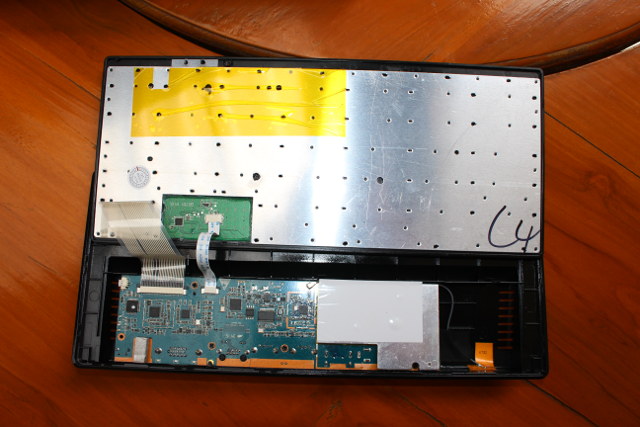

K3_Keyboard_PC_Teardown

Нам становится понятно почему у клавиатуры охлаждение лучше чем у ТВ-стика так как металлическая пластина крепится на верхней части процессора, оперативной памяти и устройства внутренней памяти, и контактирует с тонким листом на котором расположена клавиатура.

K3_Keyboard_PC_Board

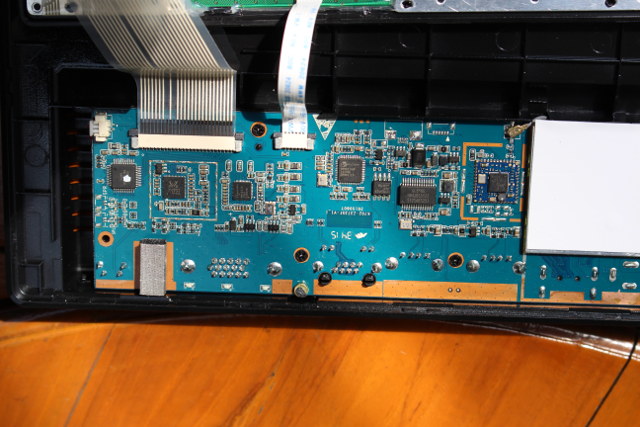

Открыв устройство мы видим несколько чипов, используемых в конструкции: Realtek ALC5640 аудиокодек, Davicom DM9621ANP USB 2.0, контроллер Fast Ethernet, Genesys Logic GL850G USB-концентратор, модуль Realtek RTL8723BS WiFi, и Analogix ANX6210 DisplayPort конвертер VGA. Чип 48 QFN что-то вроде SH66F80Q. Я не уверен, что это точно, но, судя по печатной плате он используется для обработки клавиатурного нажатия. Плата называется «K702-Z3735F-V1_1».

K3_Connector_Board

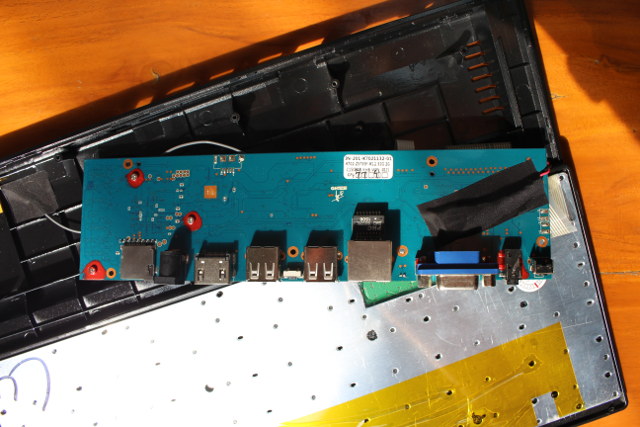

Мне понадобилось выкрутить четыре винта, включая один который скрывался под термо-пластиной. Логотип, который находится в центре платы, вероятно относится к компании CHIPHD. Хоть их сайт и считается потенциально опасным(по версии google и Firefox), но контактные данные доступны на другм сайте. Батарею RTC можно найти под черной лентой справа так же там ещё три винта, которые удерживают охлаждающую пластину.

K3_Keyboard_Processor_Cooling

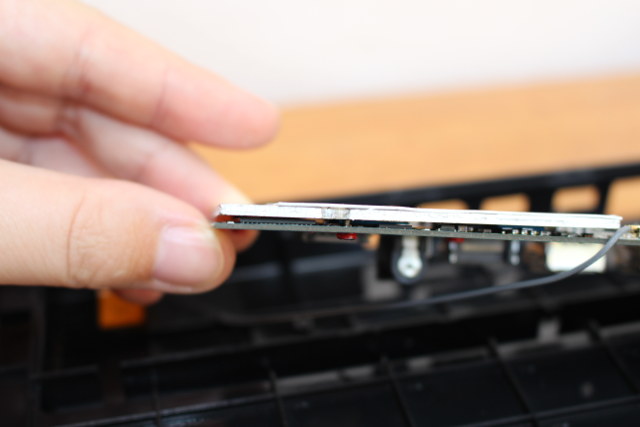

Я не стал связываться с этим до обзора, поэтому я сделал фото сбоку, на которой видно процессор, металлическую пластину и термоизоляцию.
Я хотел бы поблагодарить GeekBuying за образец присланный для обзора, и если вы заинтересованы вы можете приобрести устройство за $ 114,99 на сайте. Некоторые другие сайты тоже продают устройство, например eBay, и Banggood. K3 позаимствовала дизайн у клавиатуры T20, которая работает как на Windows 10 и Android 4.4. Я завершу обзор тестированием производительности и надежности при наличии времени.

Благодарим сайт cnx-software.com за предоставленную информацию

Оригинал статьи тут
