Характеристики процессора Amlogic S905X

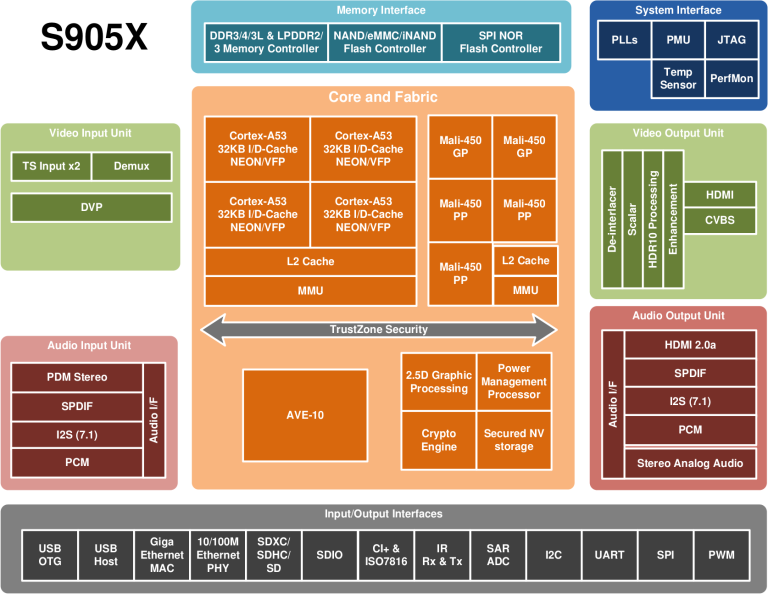

Несколько недель назад я написал о появлении  Amlogic S905M четырех ядерного Cortex A53 процессора с поддержкой 4K VP9 и 10-bit HEVC, но производители всё никак не выберут название. Сначала они назвали S908, а потом переименовали в S905M, после чего определились с Amlogic S905X и я получил больше информации, блок-схему и более подробные спецификации.

Это наиболее полные характеристики процессора. Отличия от Amlogic S905 с я выделил жирным шрифтом:

  • CPU Sub-system –  Quad core ARM Cortex-A53 CPU up to 1.5GHz (DVFS) с расширениями Neon и Crypto
  • видео процессор 3D Graphics  – Penta-core ARM Mali-450 GPU up to 750MHz+ (DVFS) с двумя geometry/vertex процессорами, тремя пиксельными процессорами поддерживающими OpenGL ES 1.1/2.0 и OpenVG 1.1.
  • Графический процессор 2.5D – Быстрый BitBlt движок с двумя входами и одним выходом, для программируемых операций с растром (ROP), многофазного масштабирования фильтра, и т.д.
  • Crypto Engine – AES/AES-XTS блок с 128/192/256 битными ключами, DES/TDES блоками, аппаратным крипто-ключом для защиты декодирования потока с помощью DVB-CSA,  built-in hardware настоящим генератором случайных чисел  (TRNG), CRC и SHA-1/SHA-2/HMAC SHA движками
  • Кодек Видео/изображения
    • Amlogic Video Engine (AVE-10)с возможностью кодирования и декодирования
    • Поддержка  “защищенной” сессии декодирования и симуляции кодирования и декодирования and simultaneous decoding and encoding
    • Декодирование видео/изображения
      • VP9-10 Profile-2 up to 4Kx2K@60fps
      • H.265 HEVC MP-10@L5.1 up to 4Kx2K@60fps
      • H.264 AVC HP@L5.1 up to 4Kx2K@30fps, H.264 MVC up to 1080p @60fps
      • MPEG-4 ASP@L5 up to 1080P@60fps (ISO-14496)
      • WMV/VC-1 SP/MP/AP up to 1080P@60fps
      • AVS-P16(AVS+) /AVS-P2 JiZhun Profile up to 1080P@60fps
      • MPEG-2 MP/HL up to 1080P@60fps (ISO-13818)
      • MPEG-1 MP/HL up to 1080P@60fps (ISO-11172)
      • RealVideo 8/9/10 up to 1080P@60fps
      • WebM up to VGA
      • MJPEG и JPEG с неограниченным пиксельным разрешением, декодирование (ISO/IEC-10918)
      • поддержка JPEG thumbnail, scaling, rotation and transition effects
    • Кодирование видео/изображение
      • Независимый JPEG и H.264 кодировщик с настраиваемым представлением/битрейтом
      • JPEG image кодировщик
      • H.264 кодирование видео до 1080p @ 60fps с малым временем ожидания
  • Система пост-обработки видео –  обработка HDR10 , обработка REC709/BT2020, фильтр шумов motion adaptive 3D, продвинутый motion adaptive для выделения контуров и de-interlacing engine, поддержка 3:2 pull-down , деблокирующие фильтры, etc..
  • Видео выходы
    • Встроенный HDMI 2.0a трансмиттер включающий в себя как контроллер и  PHY с 3D, CEC, так и HDR и HDCP 2.2, 4Kx2K@60 с максимальным разрешением на выходе.
    • CVBS 480i/576i со стандартной четкостью
  • Интерфейс камеры – 2x ITU 601/656 с параллельным видео входом с  parallel video input с down-scalar,  поддержкой подключаемых камер таких как YUV422, RGB565,16bit RGB или JPEG
  • Аудио декодер с входом/выходом
    • поддержка MP3, AAC, WMA, RM, FLAC, Ogg и программируемого 7.1/5.1 микшера
    • аудио интерфейс I2S с поддержкой 8-каналовкак на входе так и на выходе (7.1)
    • Встроенный серийный цифровой  SPDIF/IEC958 выход и PCM на входе/выходе
    • Встроенный двух-канальный аудио DAC с усилителем
    • двухканальный цифровой микрофонный вход PDM
    • Поддержка одновременного двойного аудио стерео выход канала с комбинацией I2S + PCM
  • Память и устройства хранения

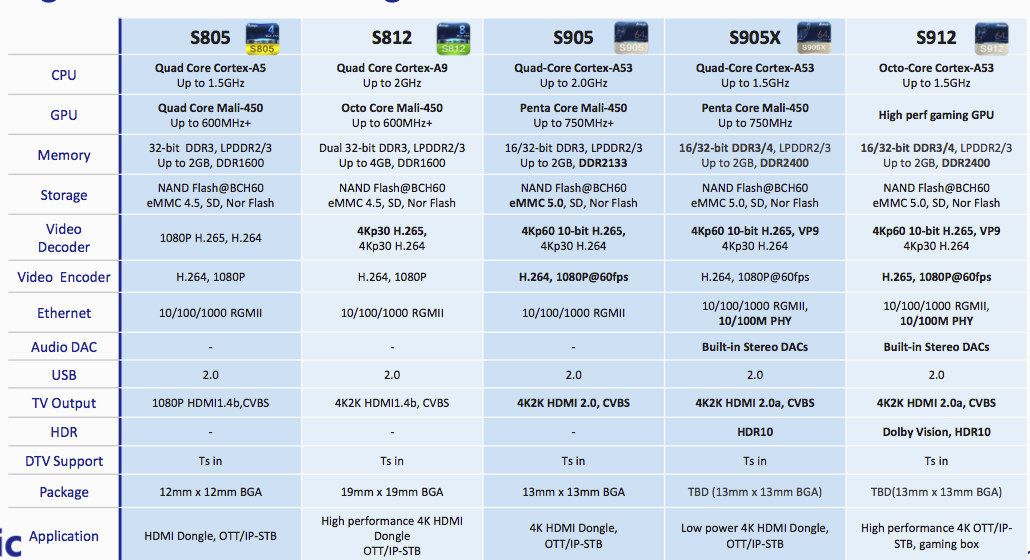

    • Интерфейс 16/32-bit SDRAM работающий на DDR2133 (описание продукта) или DDR2400 (сводная таблица)
    • Поддержка до 2GB DDR3/4, DDR3L, LPDDR2, LPDDR3 с двумя рядами
    • Поддержка SLC/MLC/TLC NAND Flash с 60-bit ECC
    • SDSC/SDHC/SDXC карты и  SDIO интерфейс с 1-bit и 4-bit шиной данных поддерживающей UHS-I SDR104
    • Интерфейс eMMC и MMC карт с 1/4/8-bit шиной данных с полной поддержкой спецификаций версии 5.0 HS400
    • поддержка серийных 1, 2 или 4-bit NOR Flash с интерфейсом SPI
    • Встроенный 4k bits с поддержкой памяти для хранения одноразовых программируемых ключей  ( что подразумевает работу с программируемыми DRM / HDCP ключами)
  • Сеть
    • Интегрированный IEEE 802.3 10/100/1000M Gigabit Ethernet с MAC контроллером с интерфейсом RGMII
    • Интегрированный 10/100M PHY интерфейс
    • Поддержка энергоэффективного Ethernet (EEE)
  • Интерфейс цифрового ТВ
    • Поток (TS) включающий интерфейс с встроенным процессором demux для связи с внешним цифровым тв-тюнером с одним выходом для интерфейса TS
    • Встроенные PWM, I2C и SPI с интерфейсами для управления тюнером и демодулятором
    • Интегрированный CI+ порт и контроллер smart карт ISO 7816
  • Встроенные I/O контроллеры и интерфейсы
    • 2x высокоскоростных USB 2.0 USB I/O, один USB хост и один USB OTG
    • Разные UART, I2C и SPI интерфейсы для работы с управляемыми устройствами
    • Разные PWMs
    • Программируемый ИК приемник для пульта управления
    • Встроенный 10bit SAR ADC с 2 входными каналами
    • Вход общего назначения с встроенными  интерфейсами pull up и pull down
  • Система, периферия и разные интерфейсы
    • Интегрированные общие входы таймеров, счетчиков, DMA контроллеров
    • Вход для кристалла с частотой 24 MHz
    • Встроенный интерфейс отладки ICE/JTAG
  • Питание
    • Несколько внешних доменов управляемые PMIC, и внутренних, которые контролируются с помощью программного обеспечения
    • Различные варианты «спящего» режима для CPU, системы, DRAM, и т.д.
    • Несколько внутренних PLLs для операций с DVFS
    • Мульти-вольтовый I/O спроектированный для 1.8V и 3.3V
    • Вспомогательный процессор для управления питанием always-on (AO)
    • Домен который может подключаться к external PMIC
  • Безопасность
    • Trustzone на базе Trusted Execution Environment (TEE)
    • Защищенный boot, декриптор OTP, декриптор DRAM с проверкой интеграции с памятью, обработчик аппаратных ключей с контролем шины и внутреннего хранения
    • Защищенные области памяти и разделы данных
    • Аппаратная база надежной защиты видео (TVP) , Водяные знаки на видео и защита контента (требуется ПО SecureOS)
    • Защищенный IO и защищенные часы

В то время как сейчас мы получили гораздо больше информации, основные черты Amlogic S905X не изменились, так что процессор по-видимому останется таким. Я буду публиковать информацию о процессоре если узнаю что нибудь новое.

Благодарим сайт cnx-software.com за предоставленную информацию

Оригинал статьи тут
