Японская компания KAGA FEI представила еще один невероятно маленький модуль ES4L15MA1 Bluetooth LE 6.0 на базе энергоэффективного беспроводного микроконтроллера Cortex-M33 nRF54L15 от Nordic Semiconductor.
Выпущенный вместе с более крупным модулем EC4L15MA1, модуль ES4L15MA1, по-видимому, основан на том же оборудовании, что и ES4L15BA1 «самый маленький в мире модуль» представлен в 2024 году с форм-фактором 8,55 x 3,25 x 1,00 мм. Основное отличие состоит в том, что новые модули поставляются с готовым встроенным программным обеспечением, предоставляющим API на основе команд через UART, что сокращает циклы разработки продукта и снижает затраты на разработку для IoT-устройств, использующих Bluetooth LE 6.0.

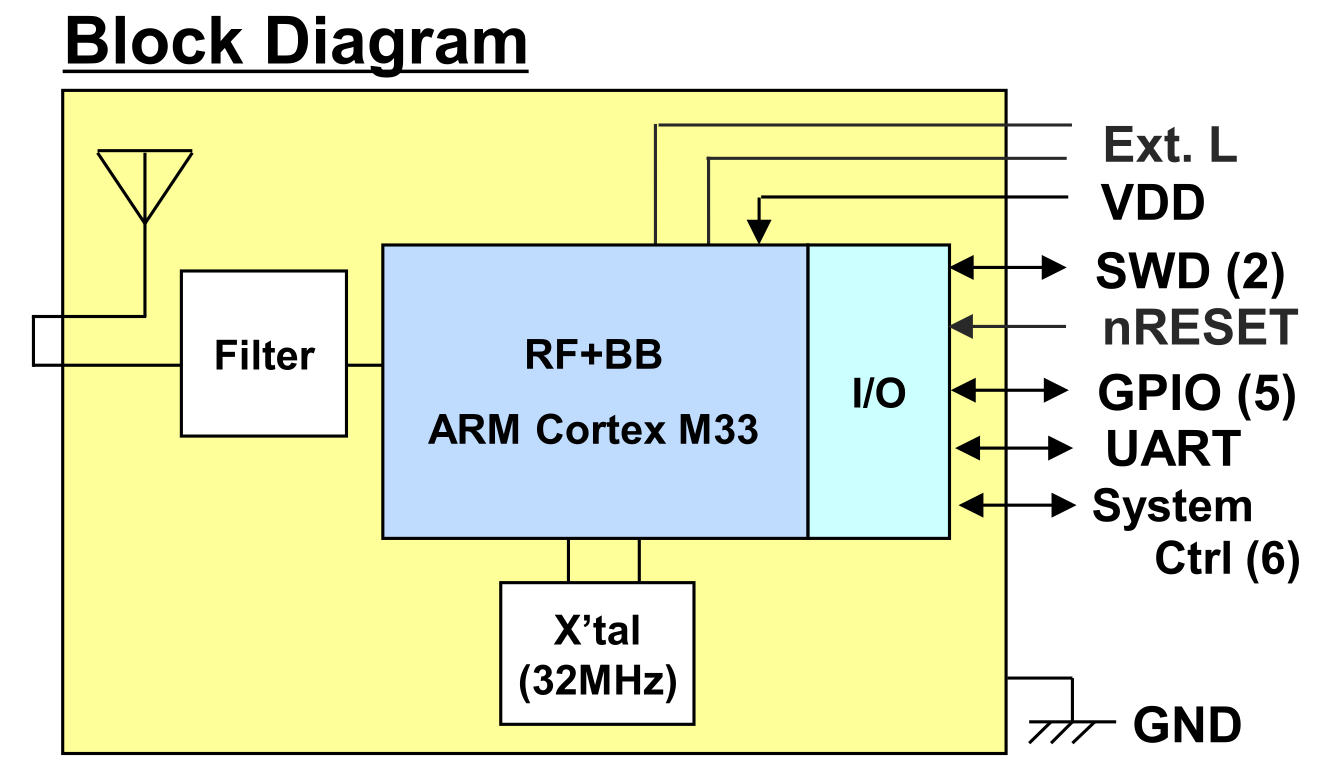

Технические характеристики KAGA FEI ES4L15MA1:
- SoC – Nordic Semiconductor nRF54L15
- ядра MCU
- Arm Cortex-M33 с Arm TrustZone @ 128 МГц
- сопроцессор RISC-V для программно-определяемой периферии
- Memory – 256KB SRAM
- Хранилище – 1.5MB энергонезависимая память
- Беспроводная связь
- Bluetooth 6.0
- Скорости передачи данных – 2Mbps, 1Mbps, 500kbps, 125kbps
- Функции (TBC во встроенной прошивке)
- AoA / AoD
- Зондирование канала
- Частота – 2402–2480 MHz
- +8dBm выходная мощность
- Поддерживается аппаратно, но не встроенной прошивкой
- 802.15.4 радио для Thread / Zigbee / Matter
- Фирменный протокол Nordic 2.4 GHz до 4 Mbps
- Bluetooth 6.0
- ядра MCU
- Антенна – встроенная высокопроизводительная PCB-антенна
- Интерфейс хоста – UART для API на основе команд
- Периферия
- 5 контактов GPIO
- Программно-определяемая периферия на базе ядра RISC-V
- 14-битный АЦП
- Глобальные RTC
- Безопасность
- Arm TrustZone-M
- Предназначен для PSA Certified Level 3 стандарт безопасности IoT
- Напряжение питания – от 1,7 В до 3,6 В

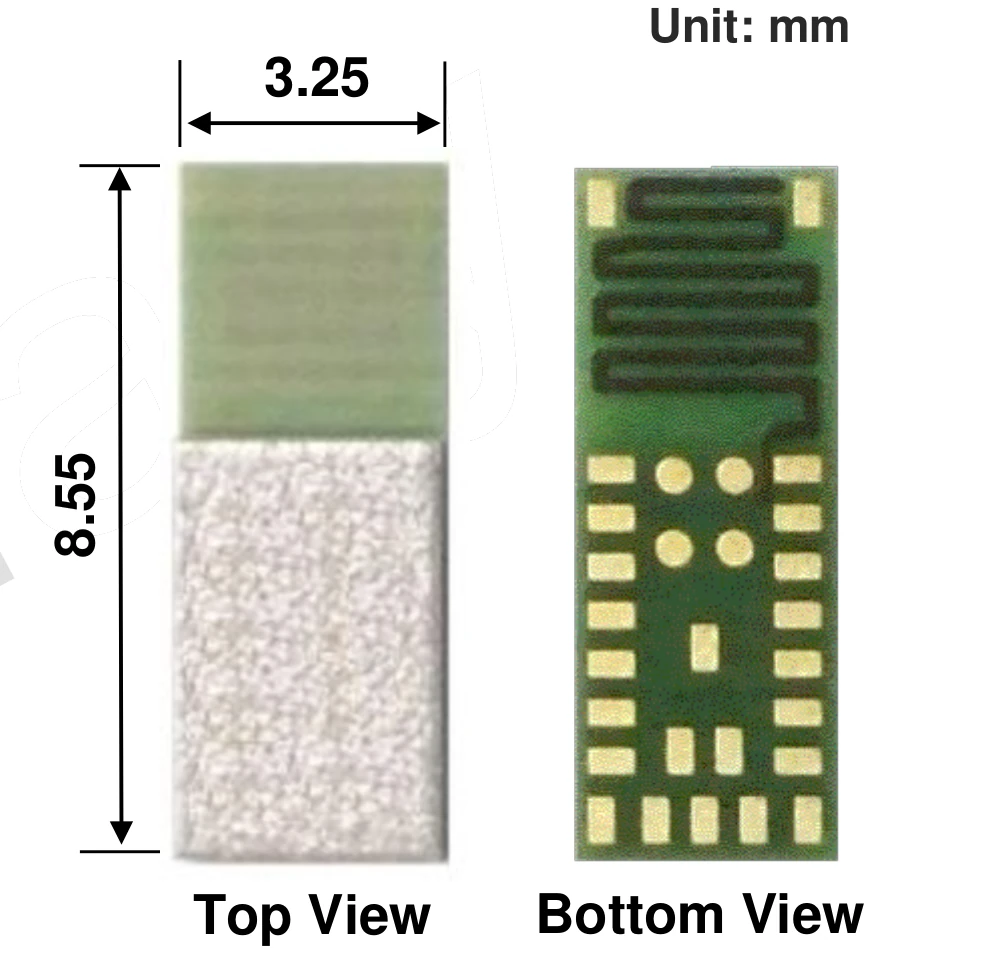

- Размеры — 8.55 x 3.25 x 1.00 мм
- Диапазон температур — от -40°C до 105°C
- Сертификаты
- Соответствие требованиям Radio Law MIC (Япония), FCC (США), ISED (Канада)
- Доступен отчет о проведенных испытаниях ETSI EN 300 328 v2.2.2
- Соответствует RoHS / Полностью не содержит свинца
Ранее при описании модуля ES4L15BA1 отмечалось, что информации о прошивке/программном обеспечении немного, и что заказчикам, вероятно, придется полагаться на Nordic Semi nRF Connect SDK для разработки. Как оказалось, именно так и есть: KAGA FEI не предоставила какого-либо специального ПО, и разработка собственной прошивки была обязанностью заказчиков.

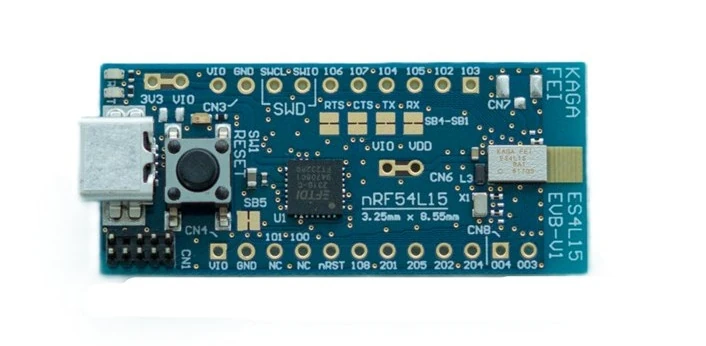

Модуль ES4L15MA1 поставляется со встроенной прошивкой, что позволяет заказчикам подключать его к главному микроконтроллеру через интерфейс UART без необходимости знать что-либо о nRF Connect SDK. Он поддерживает роли Peripheral и Central, многоточечное подключение до 8 устройств, встроенный Bluetooth LE-профиль типа SPP, настраиваемую конфигурацию GATT-сервисов, обновление прошивки по воздуху (OTA) и через UART (DFU), а также режимы энергосбережения и глубокого сна. Для тестирования и начальной разработки ПО также доступна оценочная плата ES4L15MA1-EVB.
Целевые применения включают устройства IoT, промышленное оборудование, устройства умного дома, осветительные приборы и умные замки, а также фитнес- и носимые устройства.

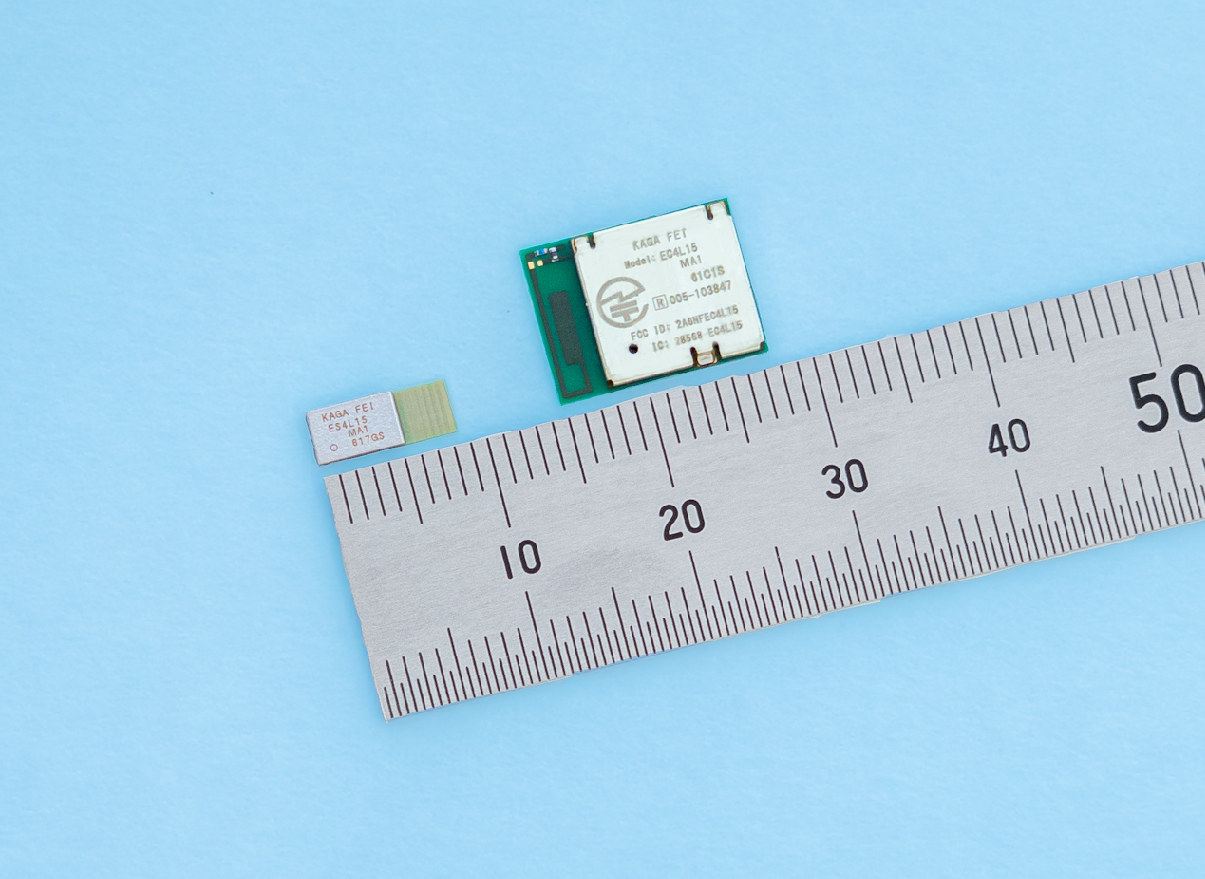

Более крупный модуль EC4L15MA1 (12.9 x 9.6 x 2.0 мм) уже находится в серийном производстве, а выпуск образцов ES4L15MA1 запланирован на январь 2027 года; серийное производство должно начаться в феврале 2027 года. На данном этапе информации о цене ES4L15MA1, очевидно, нет, но для справки: очень похожий ES4L15BA1 стоит менее 10 долларов при покупке оптом на DigiKey . Дополнительную информацию можно найти на странице продукта и в пресс-релизе .
