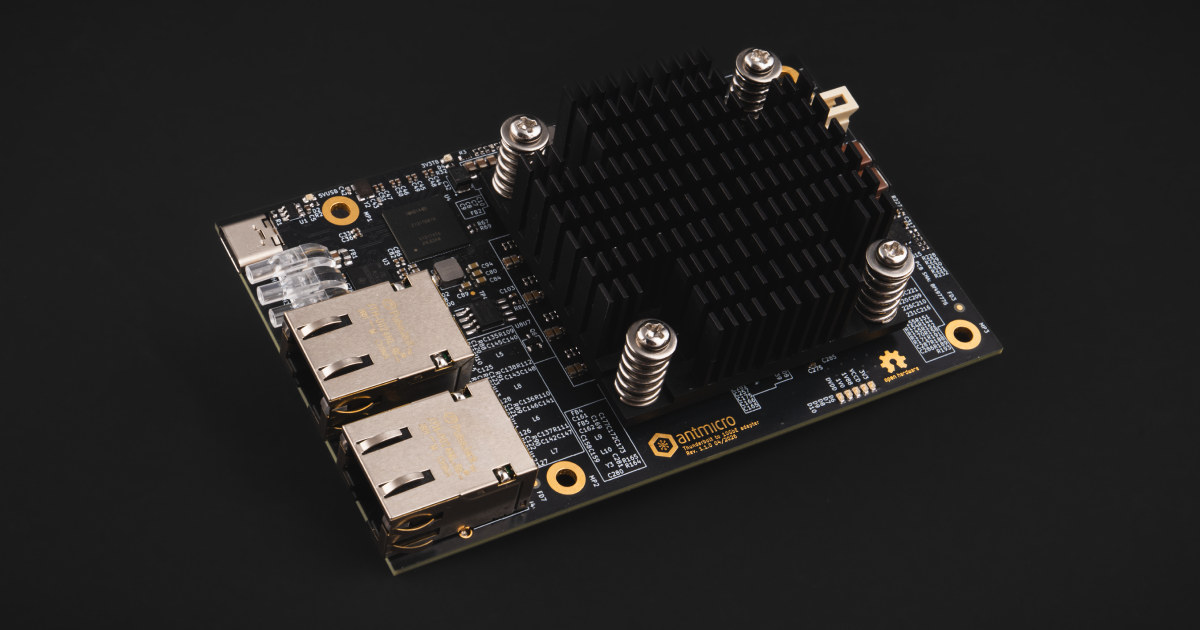

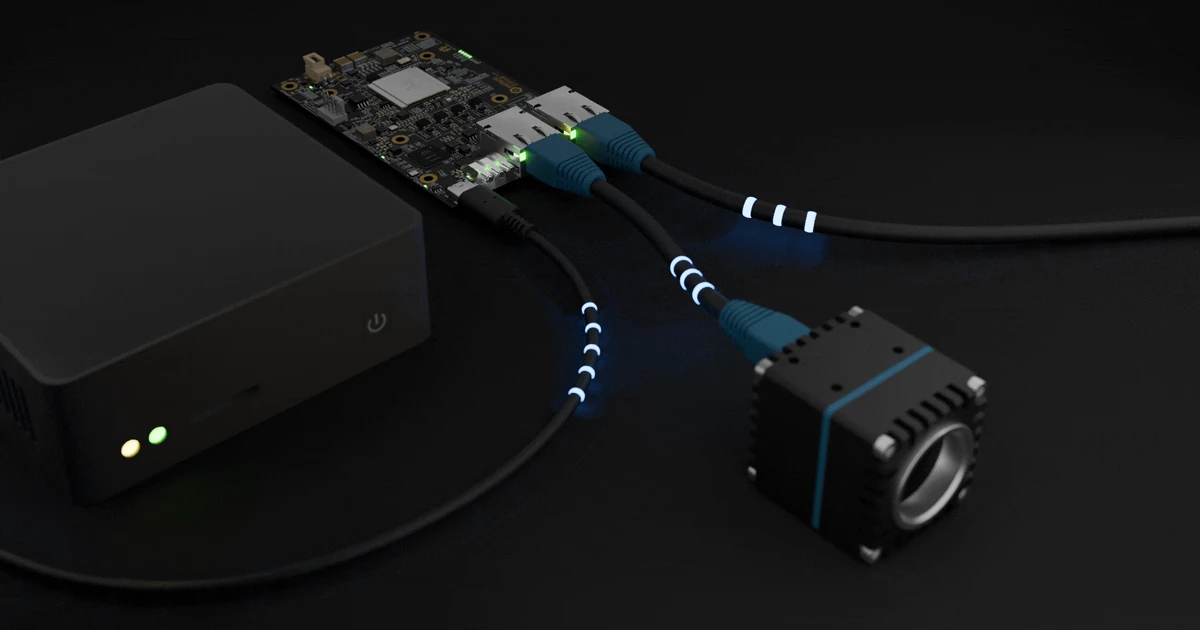

Antmicro только что выпустил аппаратный адаптер Thunderbolt с открытыми исходными данными для (двух) портов 10GbE, который служит референсным дизайном для высокоскоростного Ethernet-аксессуара и может быть дополнительно настроен для умных терминалов, POS-систем, умных камер, IoT-шлюзов и других применений.
Компания имеет историю выпуска аппаратного обеспечения с открытым исходным кодом, и ранее уже рассматривалась базовая плата для системы-на-модуле Quectel SA800U-WF (Qualcomm Snapdragon 845) и отладочная плата на базе FPGA AMD Xilinx Kintex-7 K410T , обе разработаны в KiCad. Адаптер Thunderbolt на 10GbE пополняет список.
Спецификации адаптера Antmicro Thunderbolt to 10GbE:
- Сеть – 2 порта 10GbE RJ45 через Intel X710-AT2 контроллер Ethernet
- Хост-интерфейс – разъем Thunderbolt 3 USB-C через контроллер Thunderbolt 3 Intel JHL6340SLLSQ (PCIe Gen3 x4)
- Разное
- Пассивное охлаждение через радиатор
- 4-контактный разъем вентилятора PWM
- 3 светодиода
- Питание – 5 В через порт USB-C и разъем DC
- Размеры – 110 x 70 мм
Компания протестировала адаптер, предположительно, с помощью iperf 3, достигнув скорости передачи 9,4 Гбит/с в полнодуплексном (двунаправленном) режиме при использовании одного порта Ethernet 10 Гбит/с, и 2×5,5 Гбит/с с двумя портами Ethernet, также в полнодуплексном режиме. Потребляемая мощность составляла менее 9 Вт во всех случаях, что делает его пригодным для пассивного охлаждения. Они также протестировали последний с радиатором ATS-61500R-C2-R0 (53,0 x 53,0 x 19,5 мм), и температура (чипов) стабилизировалась на уровне 65 °C при типичной температуре окружающей среды.

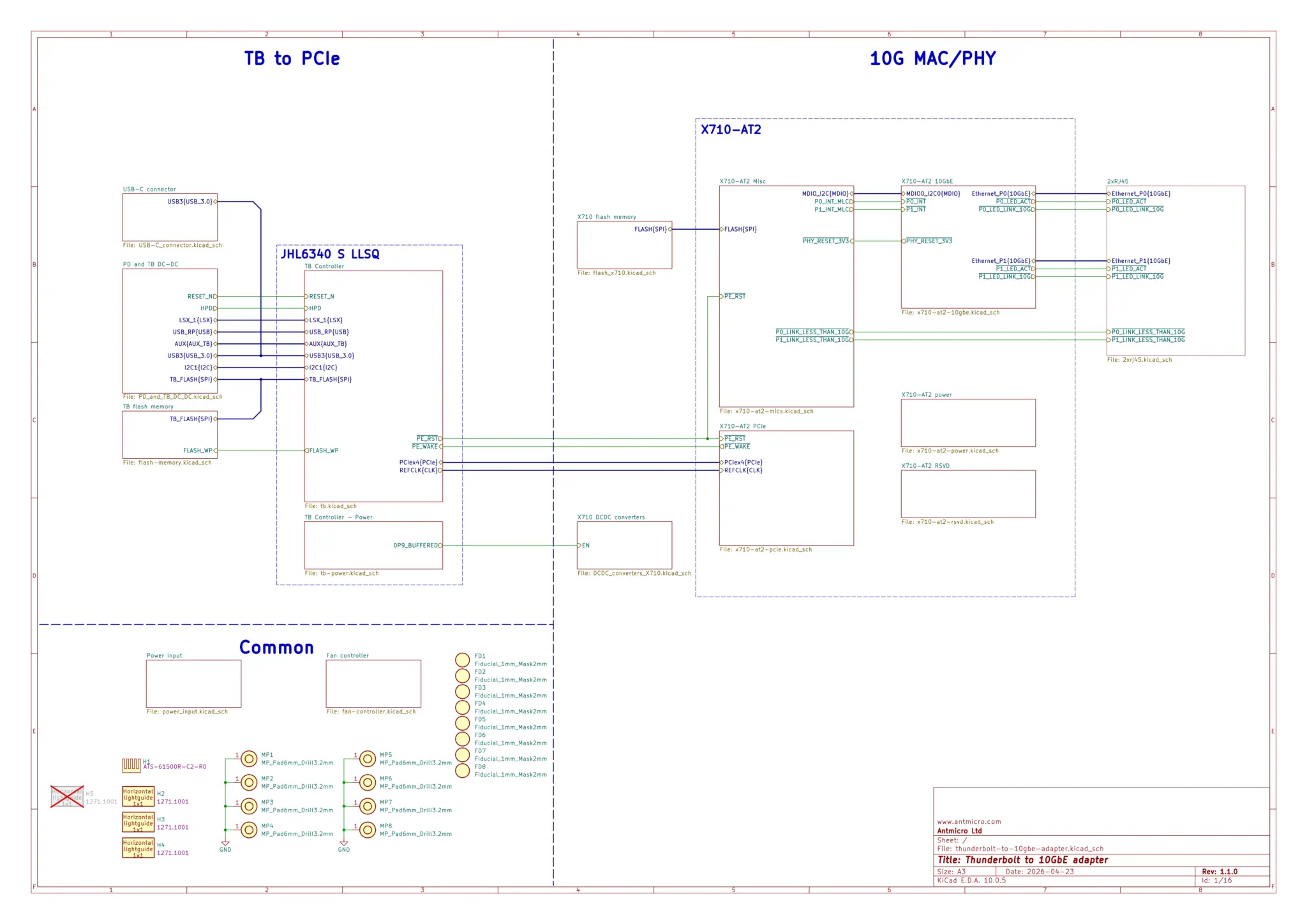

Поскольку это аппаратное обеспечение с открытым исходным кодом, файлы проекта KiCad PCB и базовую документацию можно найти на GitHub , выпущенные под лицензией Apache License Version 2.0.
На самом деле это третья аппаратная платформа Thunderbolt с открытым исходным кодом, выпущенная Antmicro, поскольку они выпустили Схемы KiCad для адаптера Thunderbolt-GPU и адаптера Thunderbolt-PCIe в декабре прошлого года. Аппаратные разработки Antmicro с открытым исходным кодом не производятся серийно (и не поступают напрямую в продажу), и, как можно понять, одна из мотиваций — продвигать их услуги по кастомизации аппаратного обеспечения. Дополнительные подробности также можно найти в анонсе .
