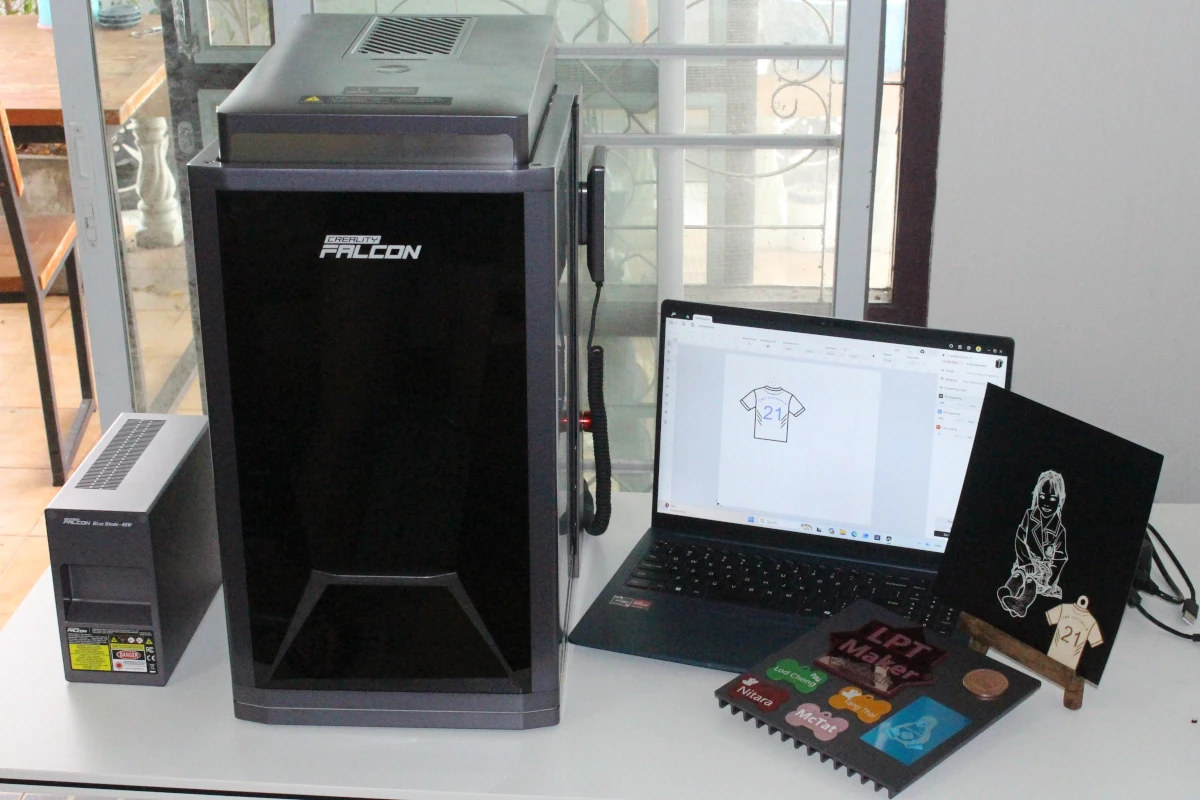

Обзор Creality Falcon T1 — 5-в-1 модульный лазерный гравёр, протестированный с 20W волоконным и 40W диодным лазерными модулями

Лазерные головки можно заменить без инструмента всего за 15 секунд. Устройство работает с HD-камерой и системой AI и может выполнять гравировку и резку широкого спектра материалов, включая дерево, кожу, акрил, металл, стекло, хрусталь и пластик. Диодные лазерные модули идеально подходят для резки и гравировки дерева, кожи и акрила, волоконный лазерный модуль лучше подходит для маркировки и гравировки металла, MOPA-лазерный модуль поддерживает цветную маркировку таких металлов, как нержавеющая сталь и титан, а UV-лазерный модуль использует холодную обработку для высокоточной работы по стеклу, хрусталю и пластикам.

В прошлом феврале мы рассмотрен лазерный гравер Creality Falcon A1 Pro , станок для лазерной гравировки и резки, оснащенный 20-ваттным синим диодным лазером и HD-камерой. Особый интерес представляла возможность рассмотреть их новую модель Falcon T1, особенно MOPA-лазер для цветной гравировки. Однако на тот момент последний был недоступен, и вместо этого компания прислала комплект с 20-ваттным волоконным лазерным модулем и 40-ваттным диодным лазерным модулем, а также различные материалы, такие как листы бальзы, акрил, анодированные алюминиевые бирки для домашних животных и каменные подставки под стаканы.

В этом обзоре будут рассмотрены технические характеристики, показана распаковка, продемонстрирована настройка станка и начало работы со сменными лазерными модулями на различных материалах. Возможна последующая поставка MOPA-лазерного модуля, и тогда будет опубликована вторая часть.

Технические характеристики Creality Falcon T1

Технические характеристики лазерных модулей и гравера-резака Falcon T1 приведены в таблице ниже.

Распаковка

От Creality получены две посылки.

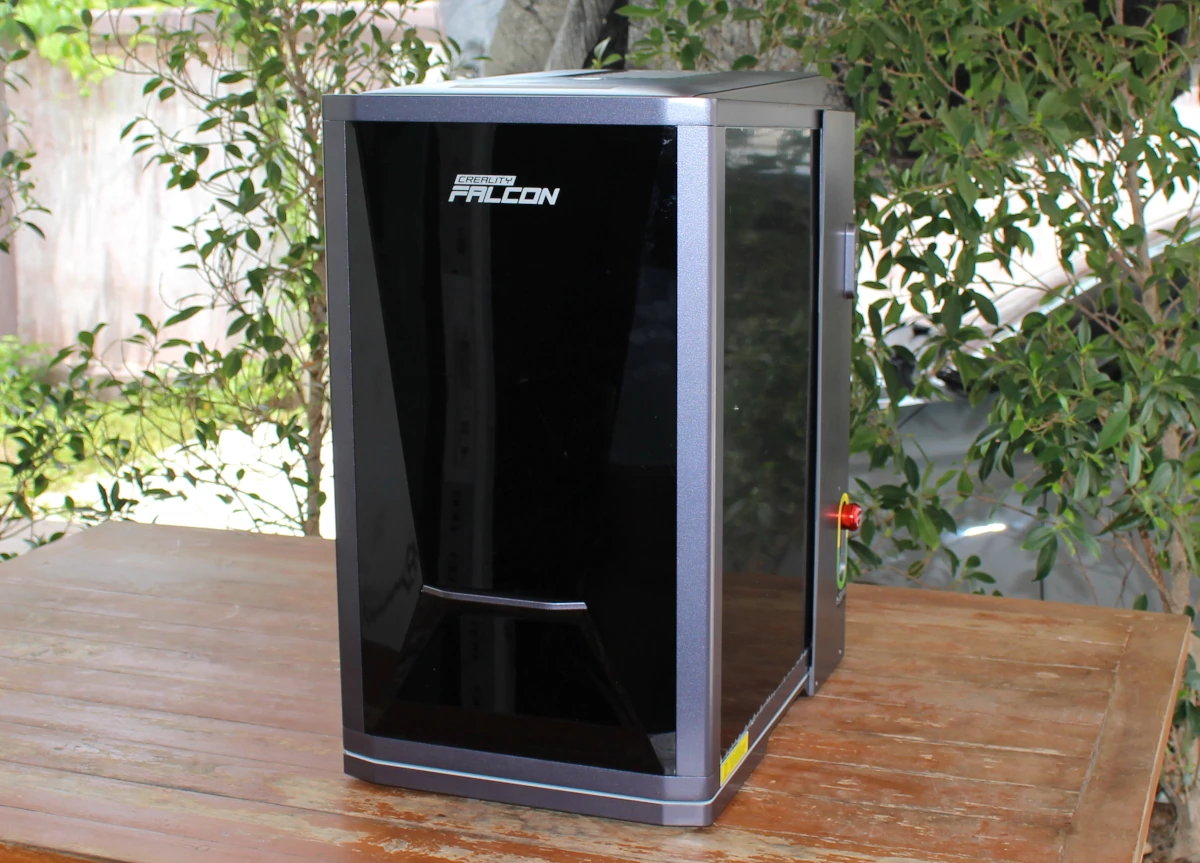

Первым делом распаковывается более крупная (и значительно более тяжелая) коробка. Внутри находится станок Falcon T1 с полностью закрытым корпусом для лазерной резки и гравировки.

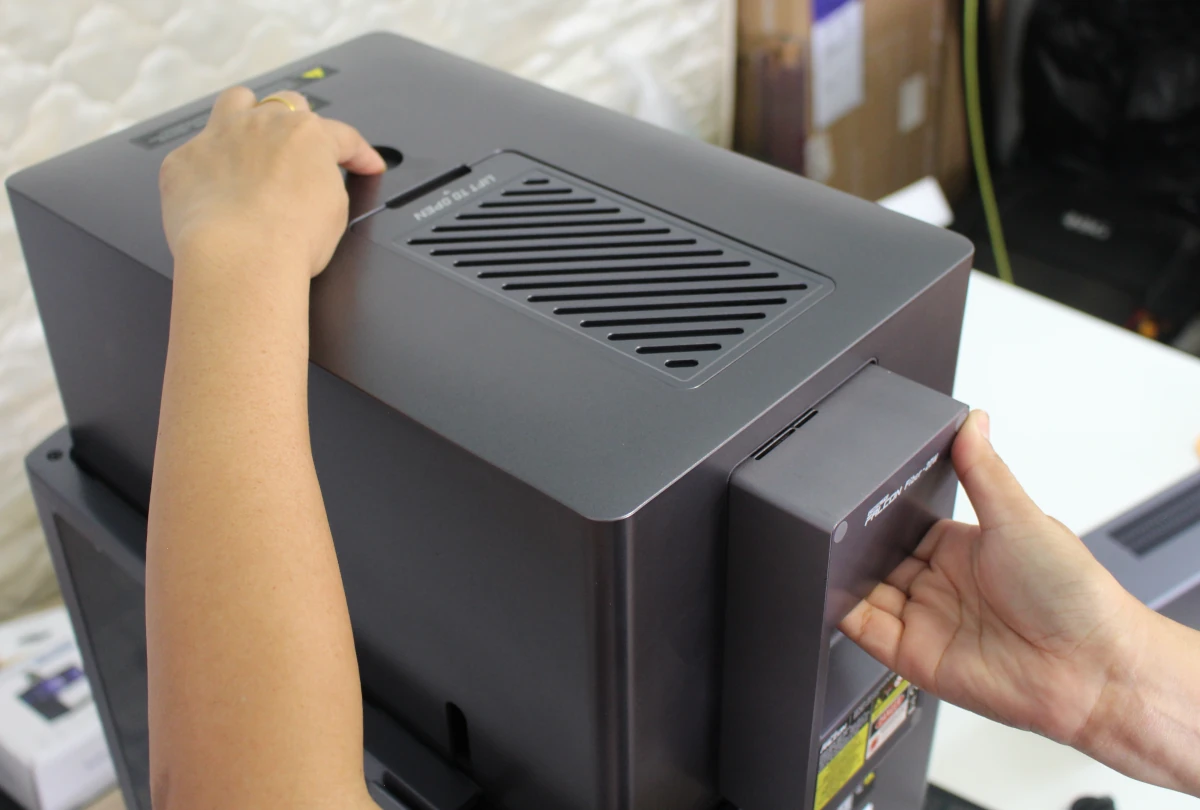

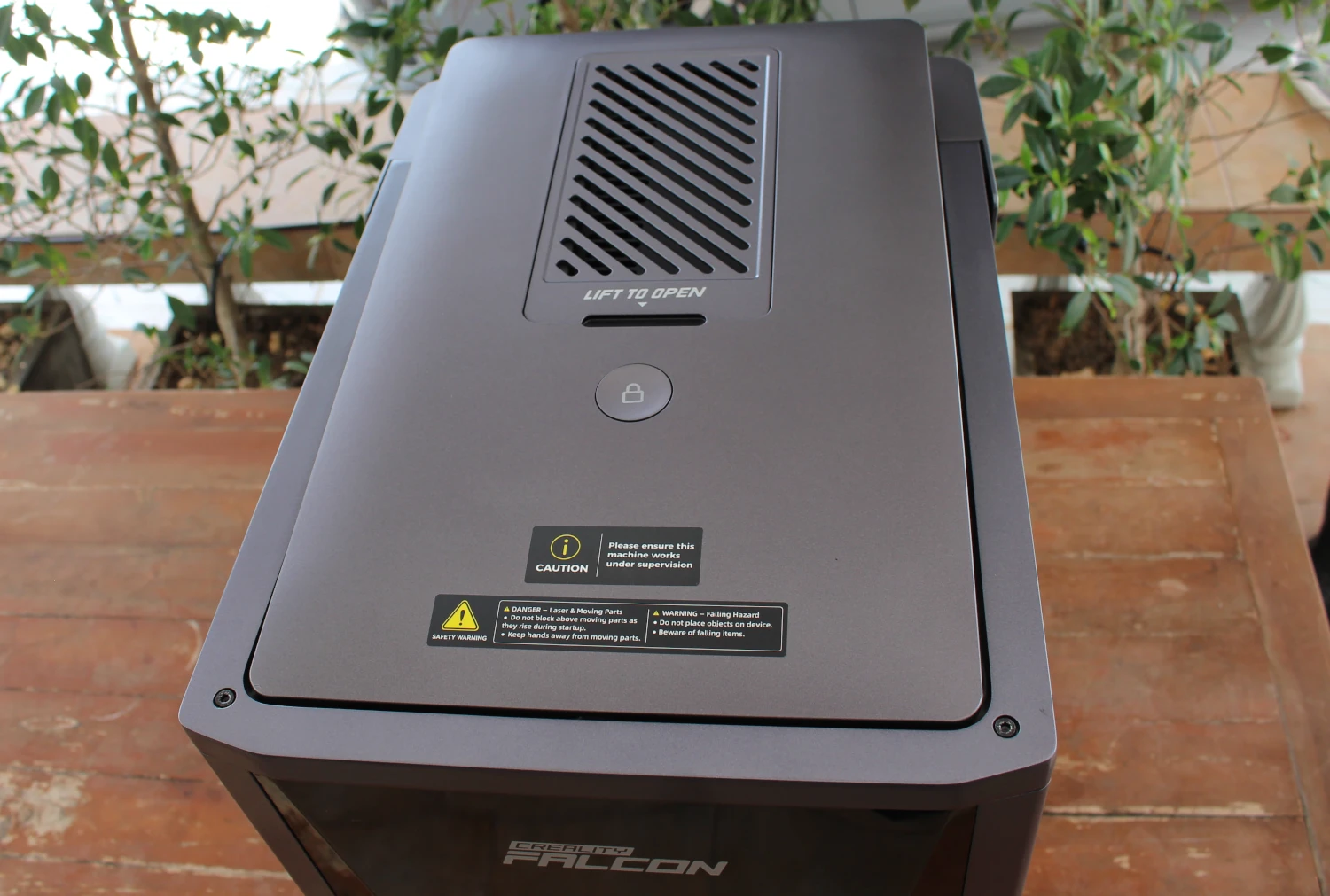

Верхняя часть станка оснащена крышкой с надписью «ПОДНИМИТЕ, ЧТОБЫ ОТКРЫТЬ», которую пользователь может снять для очистки внутреннего вытяжного вентилятора. Также имеется кнопка разблокировки/открытия для извлечения установленного лазерного модуля и наклейка с предупреждением о безопасности, информирующая о том, что станок должен работать под наблюдением, а также содержащая предупреждения о лазерном луче, движущихся частях и риске падения предметов. Корпус станка имеет темно-серую металлическую конструкцию со скругленными углами, что обеспечивает как прочность, так и элегантный премиальный внешний вид, подходящий для использования в мастерских и офисах.

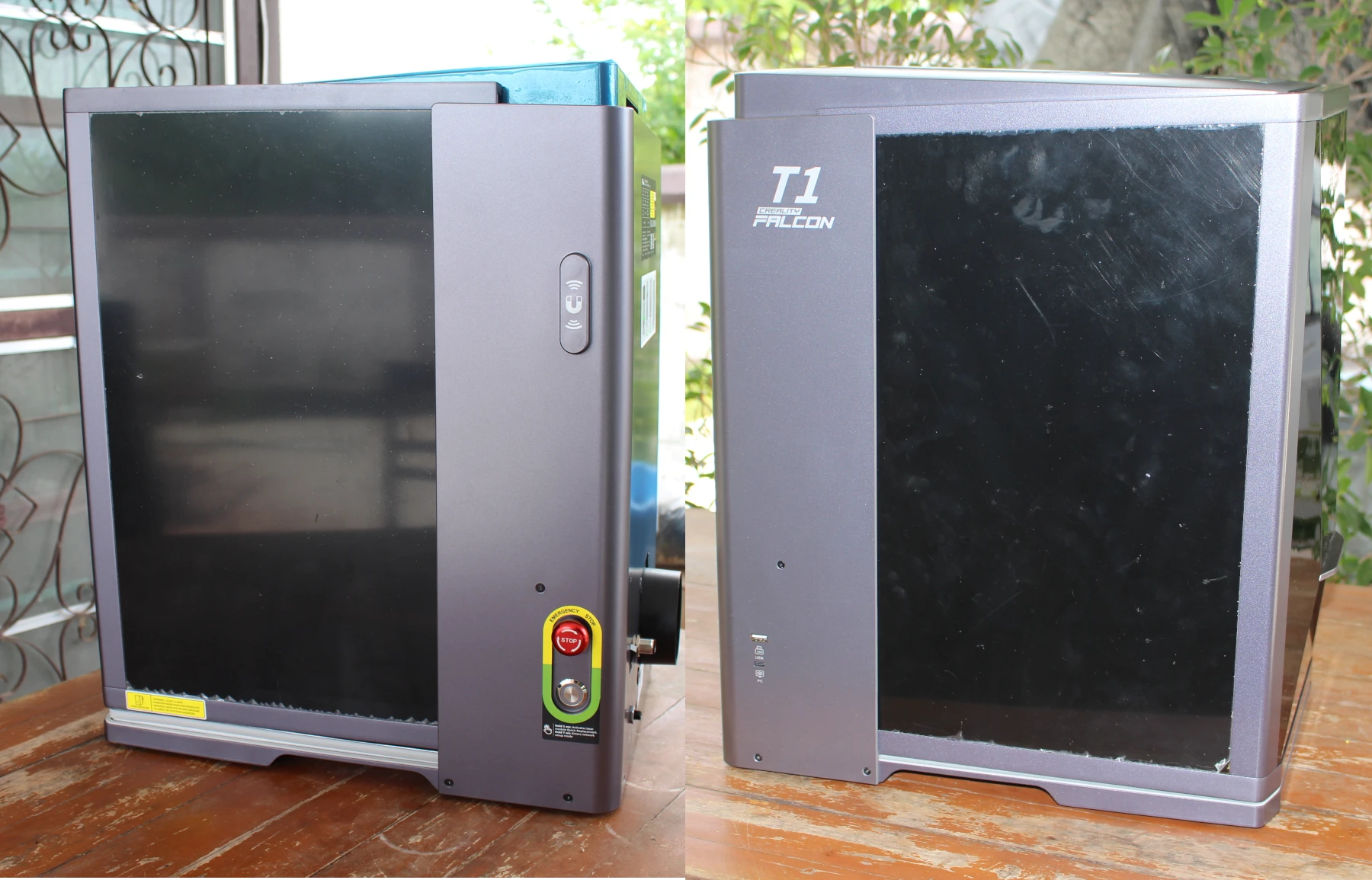

На одной стороне расположены крепление для экрана, кнопка аварийной остановки и кнопка пуска/паузы, а на другой стороне имеются порты USB-A и USB-C для подключения станка к компьютеру.

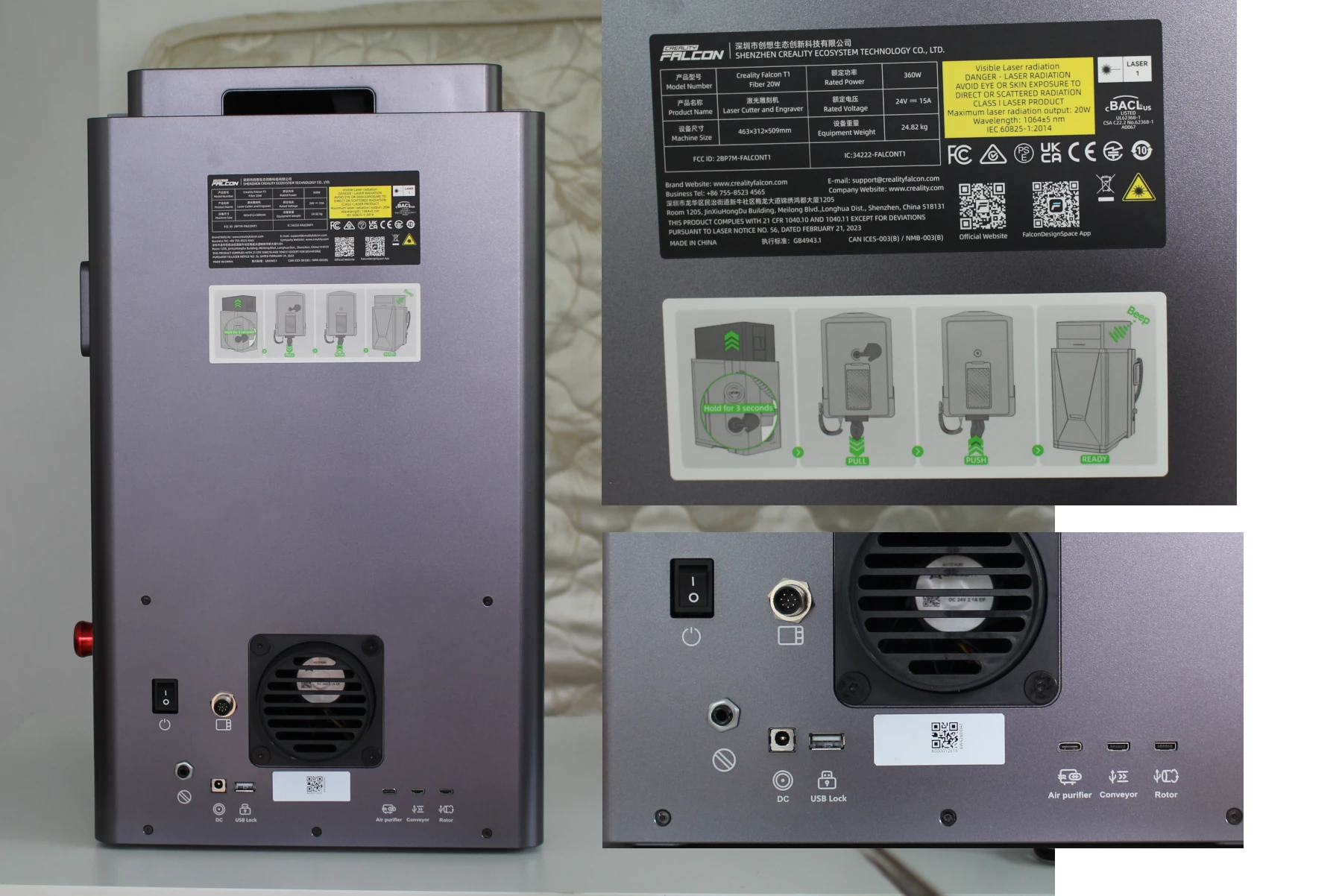

На верхней части задней панели находится маркировочная табличка с указанием модели: волоконный лазерный станок для резки и гравировки Creality Falcon T1, с номинальной мощностью 360 Вт, напряжением 24 В/15 А, максимальной выходной мощностью лазерного излучения 20 Вт, длиной волны 1064±5 нм, размерами 463 × 312 × 509 мм и весом 24,82 кг, а также знаки сертификации и предупреждения о лазерной безопасности. Ниже находится наклейка с инструкцией по замене лазерного модуля.

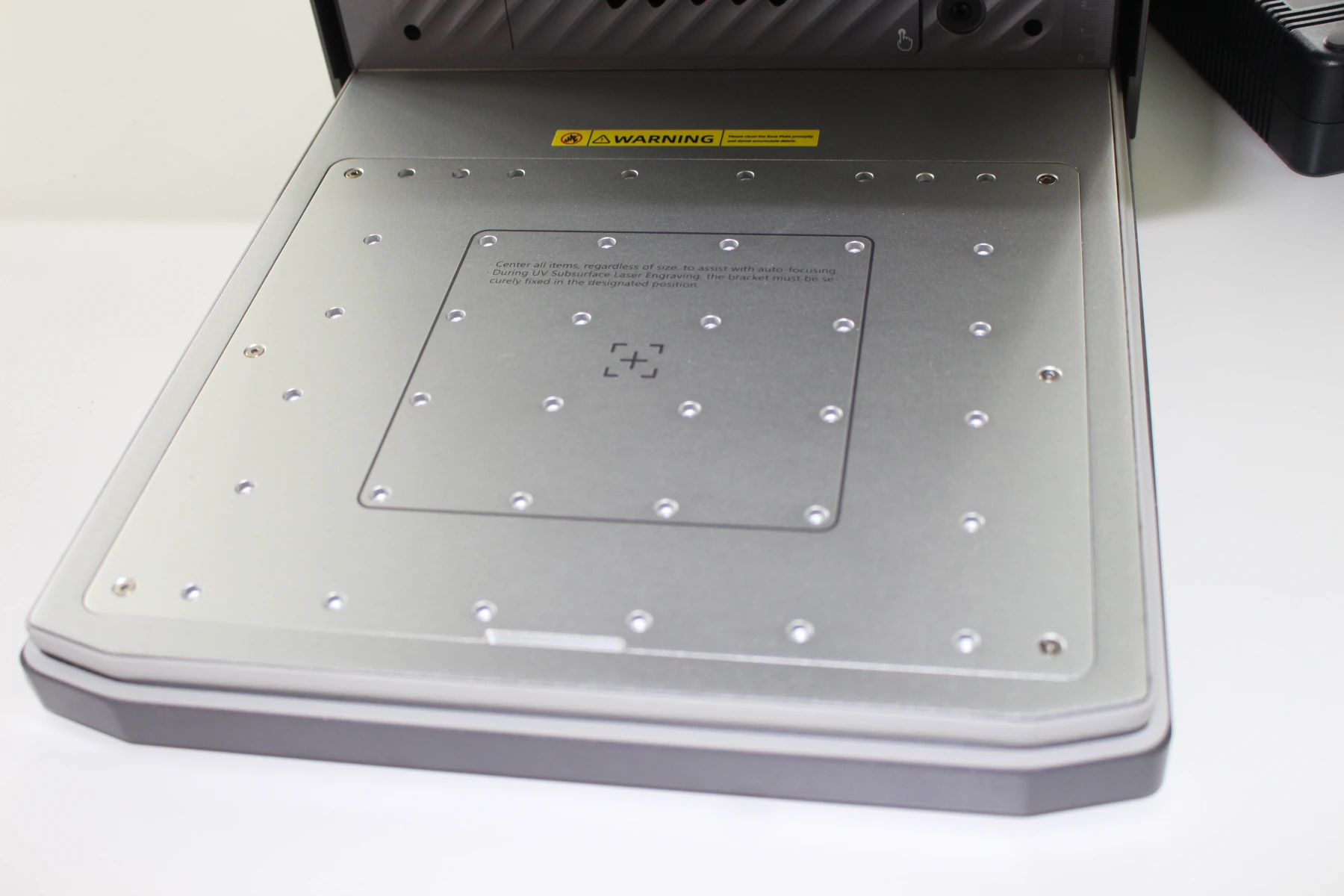

В нижней части задней панели находятся: переключатель питания, порт подключения сенсорного экрана, разъём для вытяжного шланга, порт системы пожаротушения, разъём постоянного тока, слот для предохранительного ключа, порт подключения очистителя воздуха, порт подключения конвейерной ленты и порт для ротационной насадки. Переднюю крышку можно поднять вертикально, чтобы открыть рабочую область.

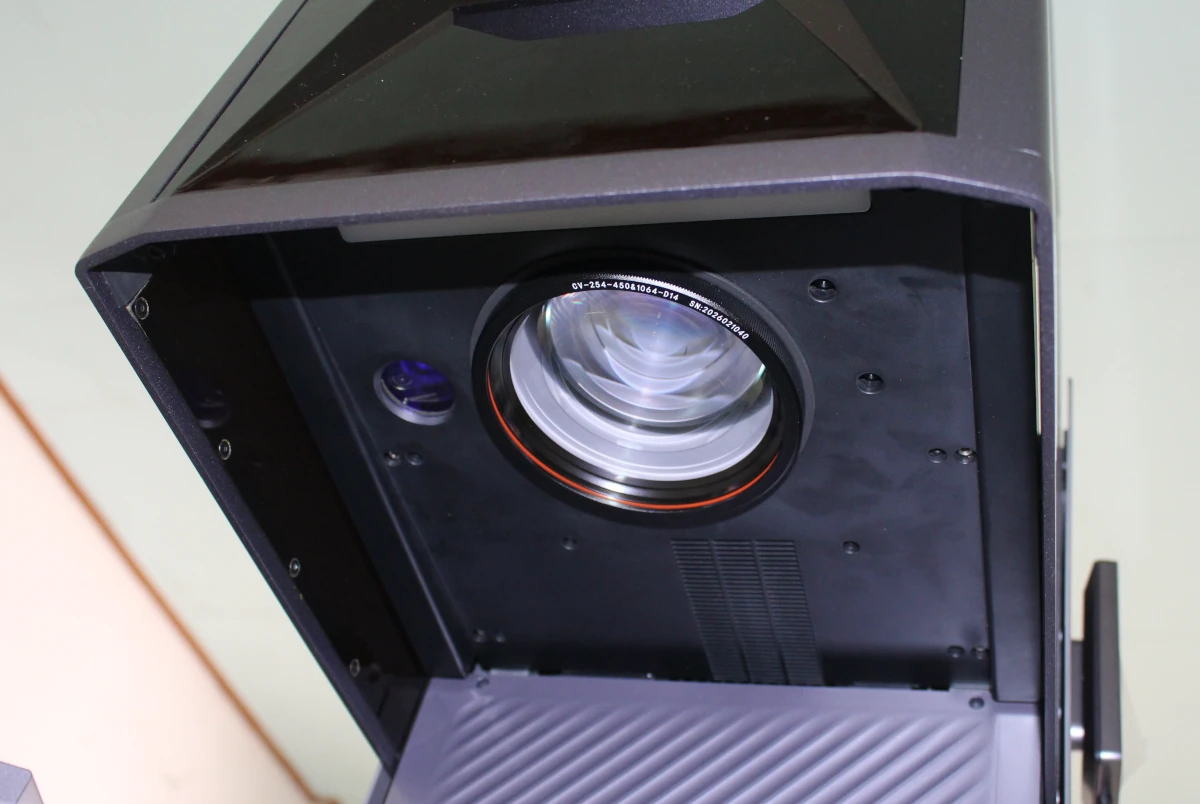

Если посмотреть вверх, там находятся (AI) камера и «полевая линза», используемая лазерными модулями.

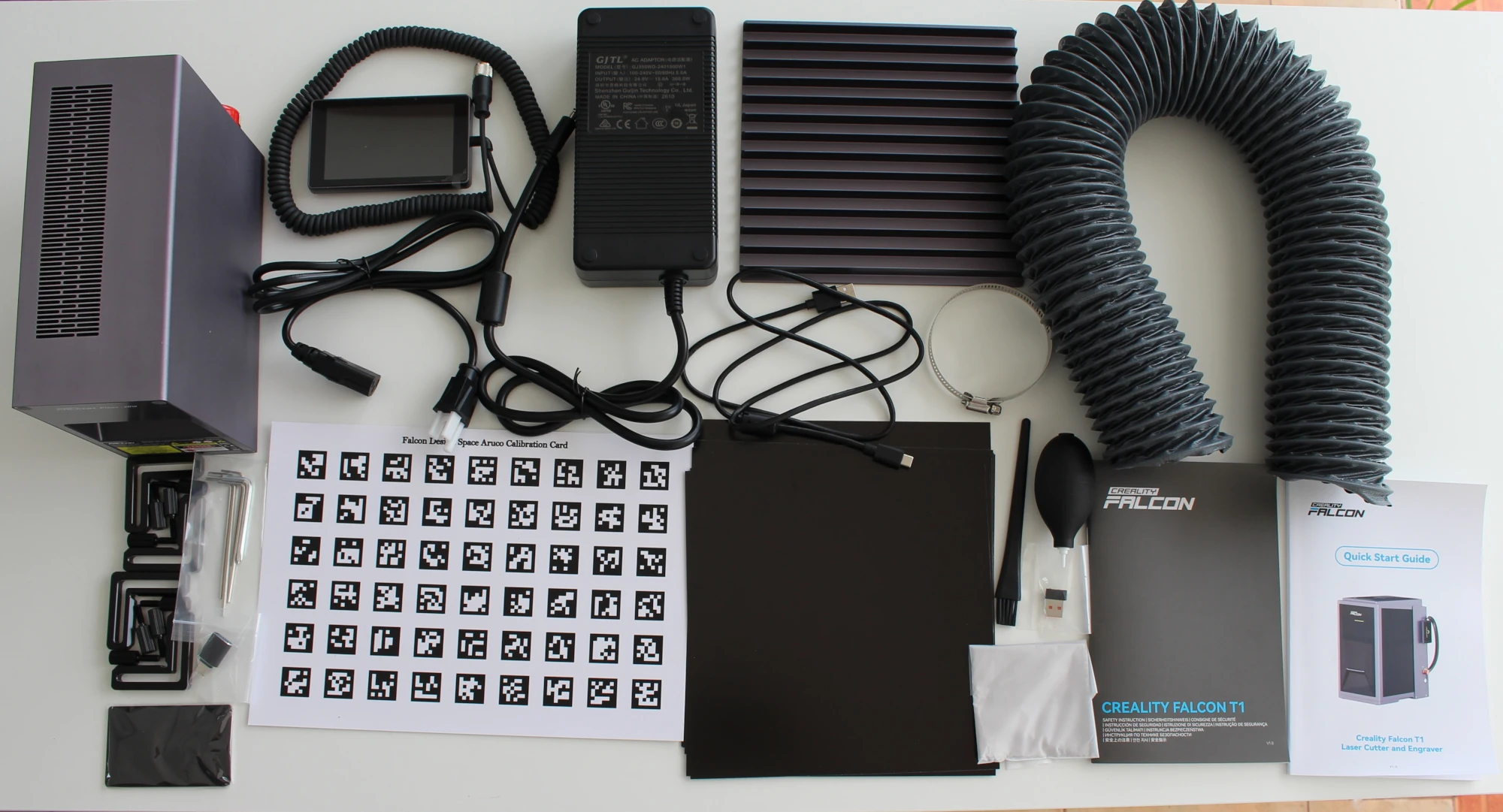

Лазерный гравер поставляется с рядом аксессуаров: волоконный лазерный модуль мощностью 20 Вт, интерактивный сенсорный экран, блок питания, сетевой шнур переменного тока, решетчатая панель, кабель USB Type-A — Type-C, хомут для шланга, вытяжной воздуховод, L-образный позиционирующий блок, набор шестигранных ключей, крестообразный шестигранный ключ, переходник USB Type-A — Type-C, десять калибровочных карт для лазера, калибровочная карта для камеры, десять калибровочных карт для F-theta линз, безворсовая чистящая щетка, резиновая груша для продувки, предохранительный ключ, безворсовая салфетка, руководство по безопасности и краткое руководство по быстрому запуску.

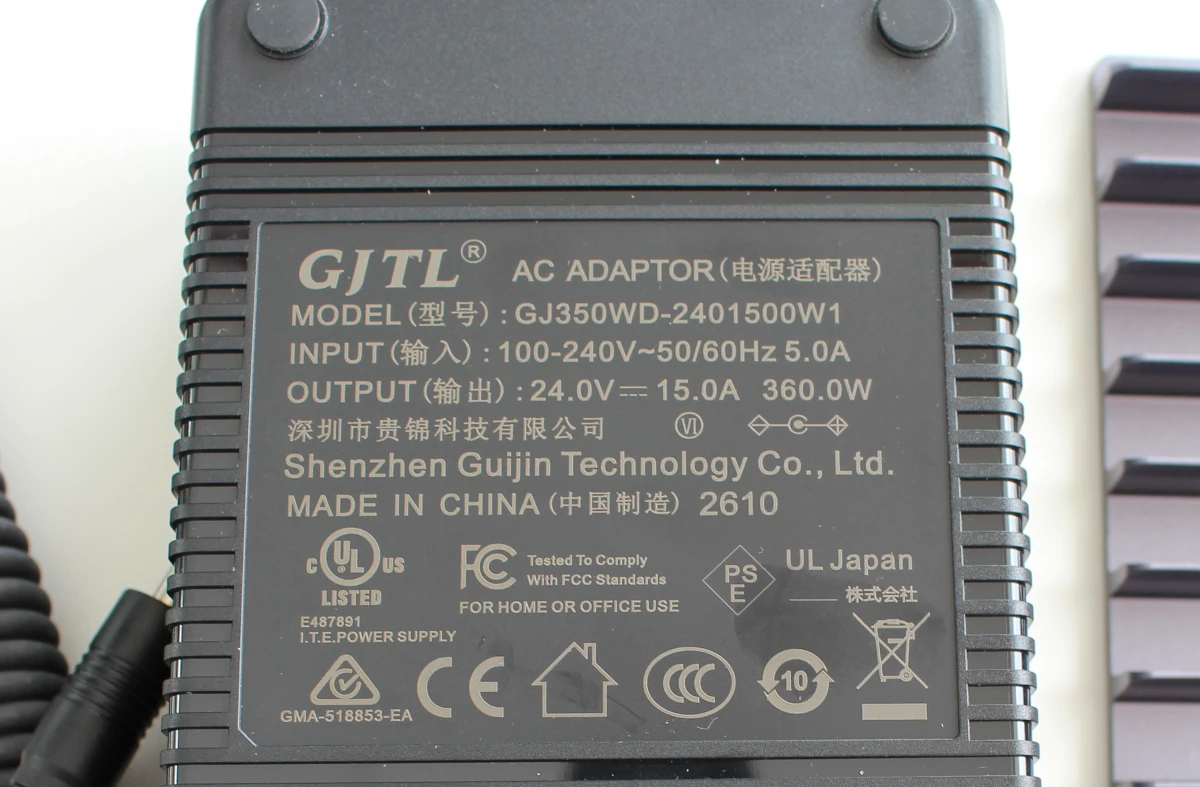

Блок питания подходит для использования по всему миру: входное напряжение 100-240 В, 50/60 Гц, 5 А, выходное напряжение 24 В до 15 А (360 Вт).

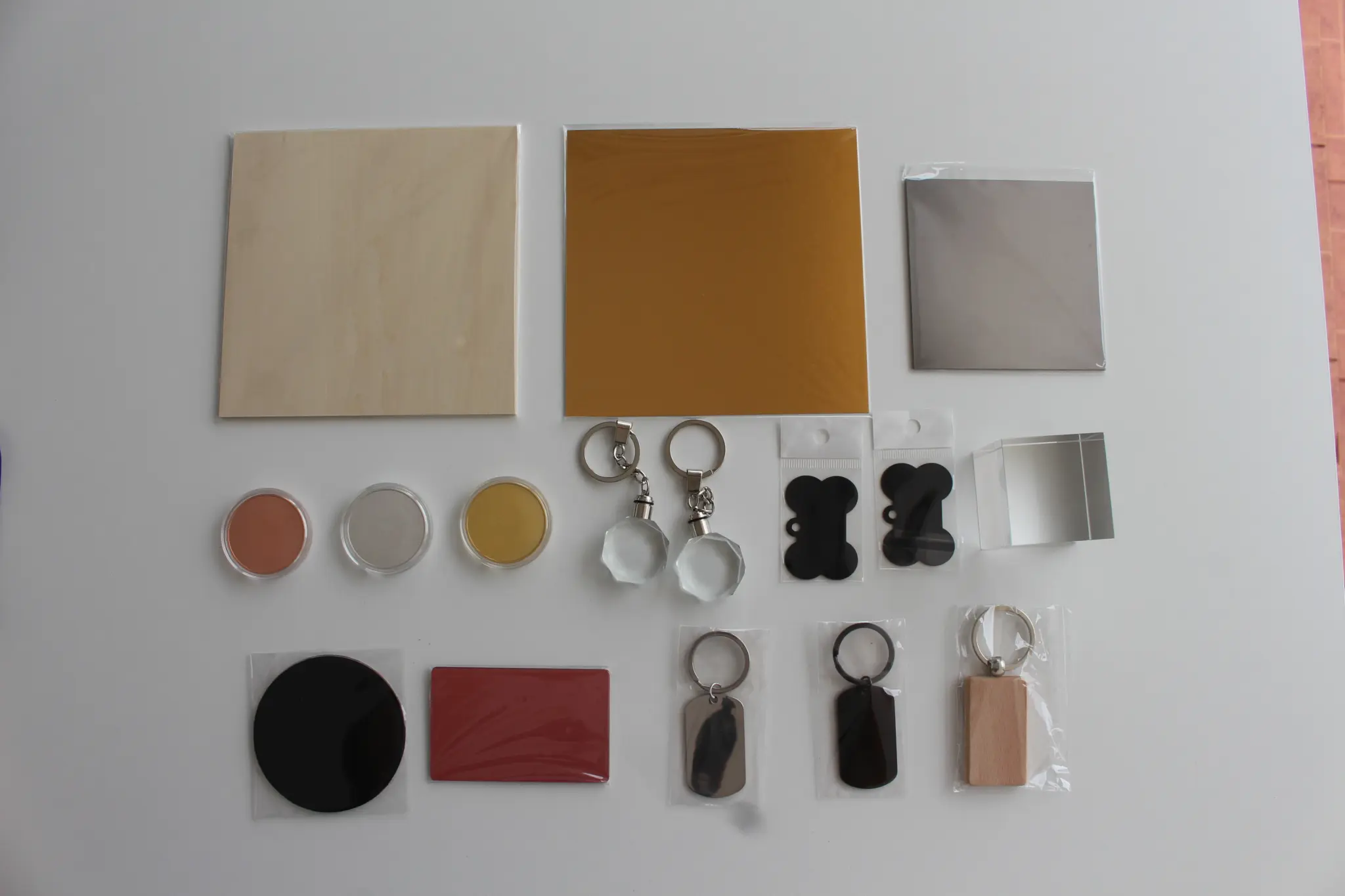

В комплект также входит набор материалов, который поможет пользователям быстро начать работу.

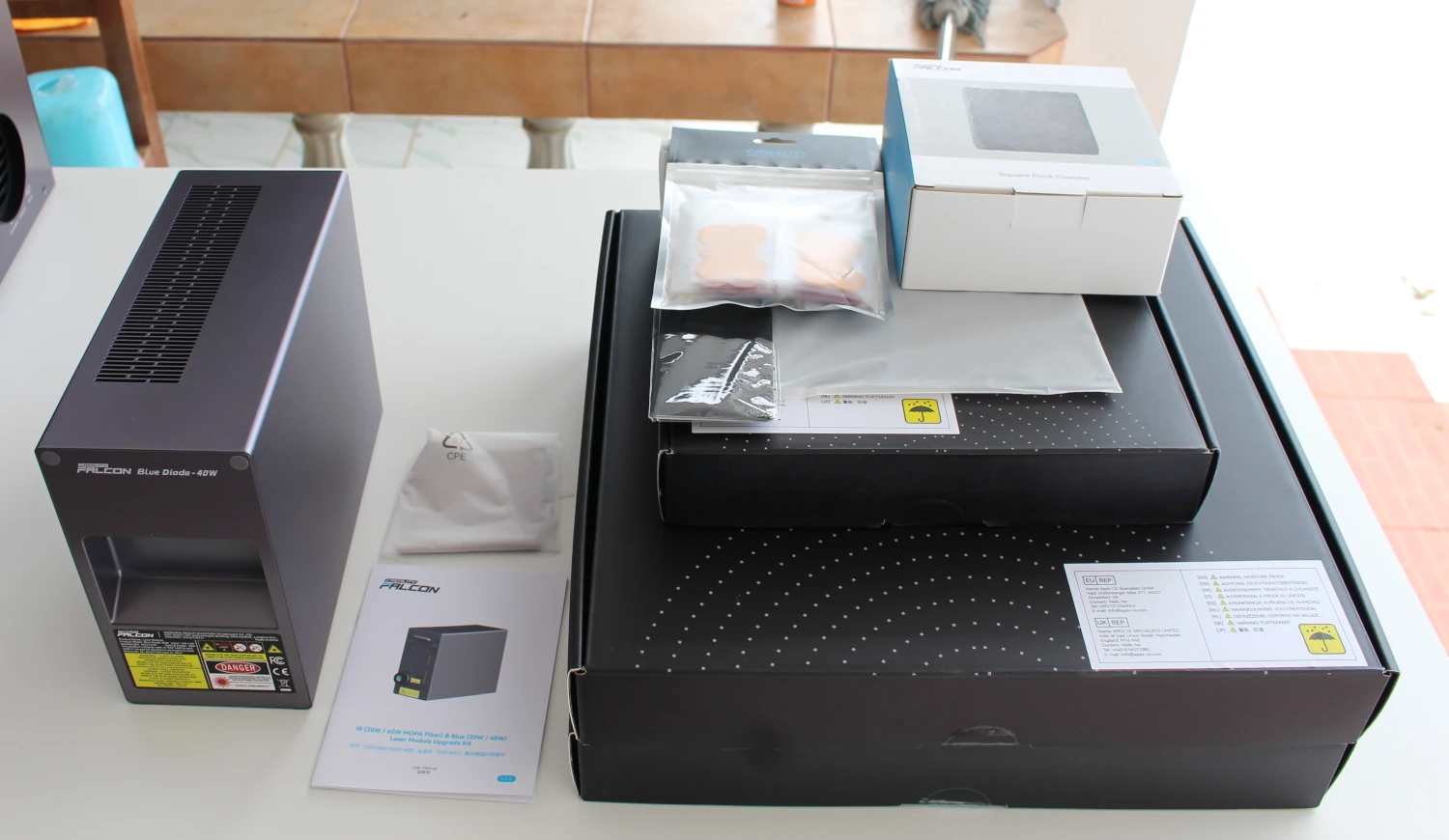

Вторая комплектация поставляется с 40-ваттным диодным лазерным модулем, руководством пользователя для модуля, салфеткой для очистки и еще одним набором материалов с еще большим количеством образцов.

Подготовка Creality Falcon T1

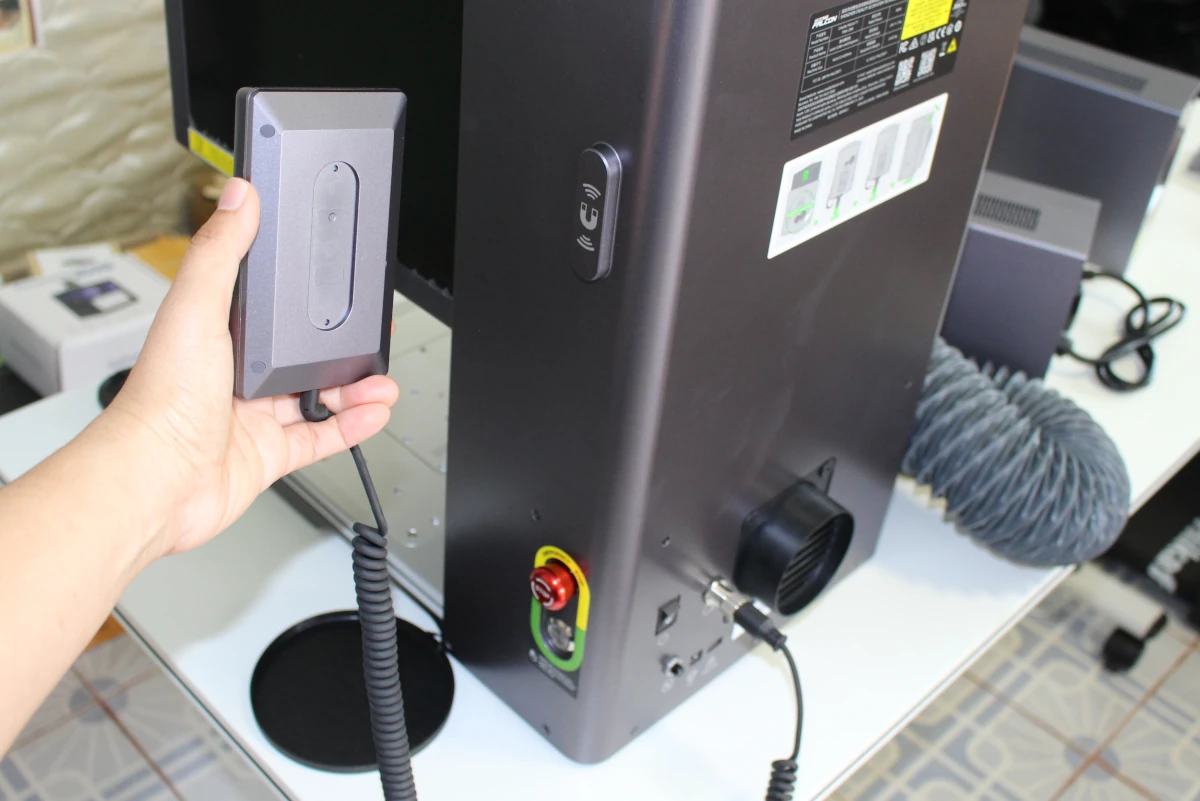

Первым шагом необходимо прикрепить сенсорную панель управления к магнитному держателю на станке, затем подключить другой конец кабеля к порту на задней панели станка.

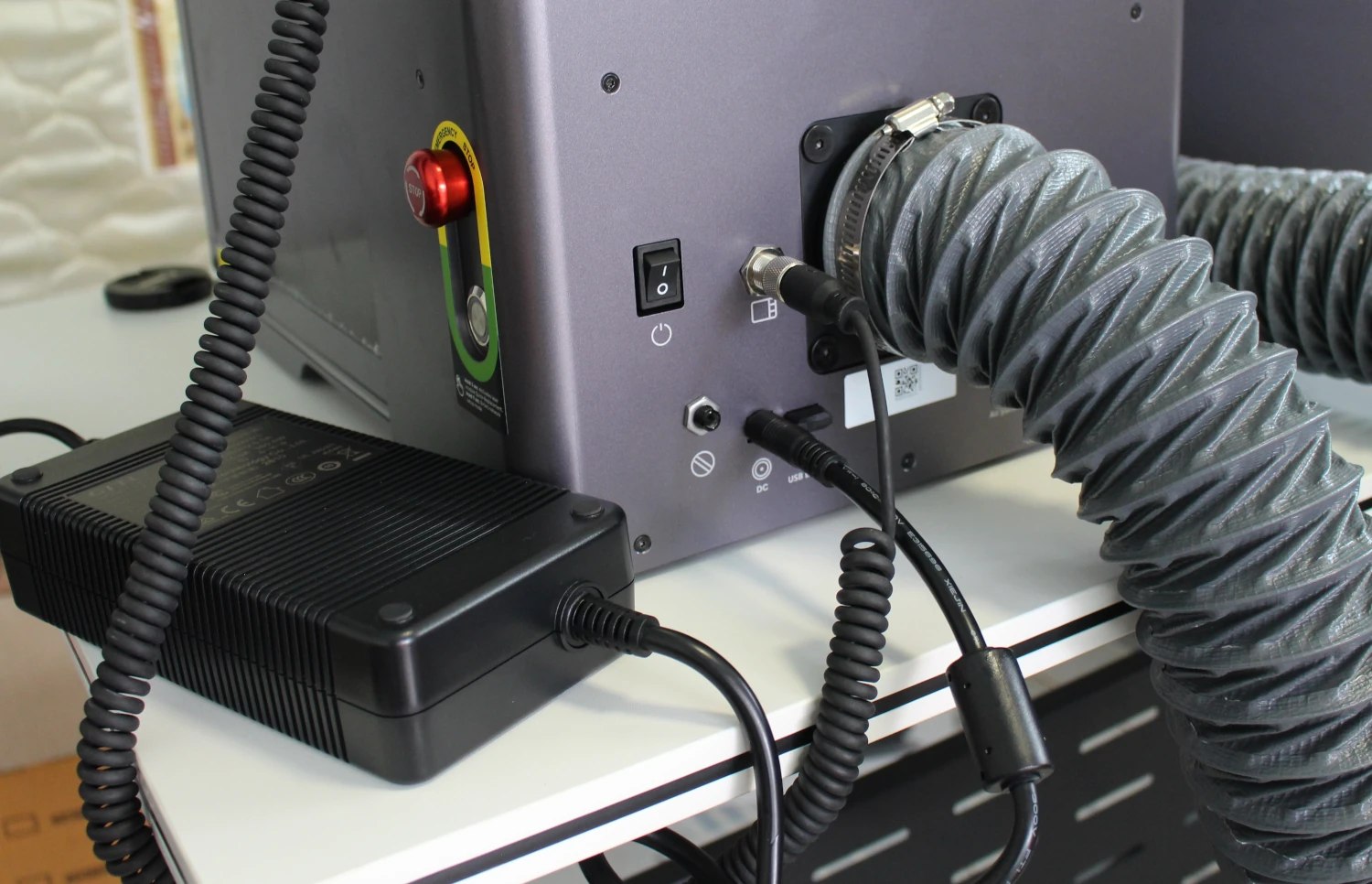

Далее вставьте ключ безопасности, подключите адаптер питания к разъему постоянного тока и установите хомут на выхлопной шланг, чтобы подсоединить его к выхлопному отверстию перед закреплением.

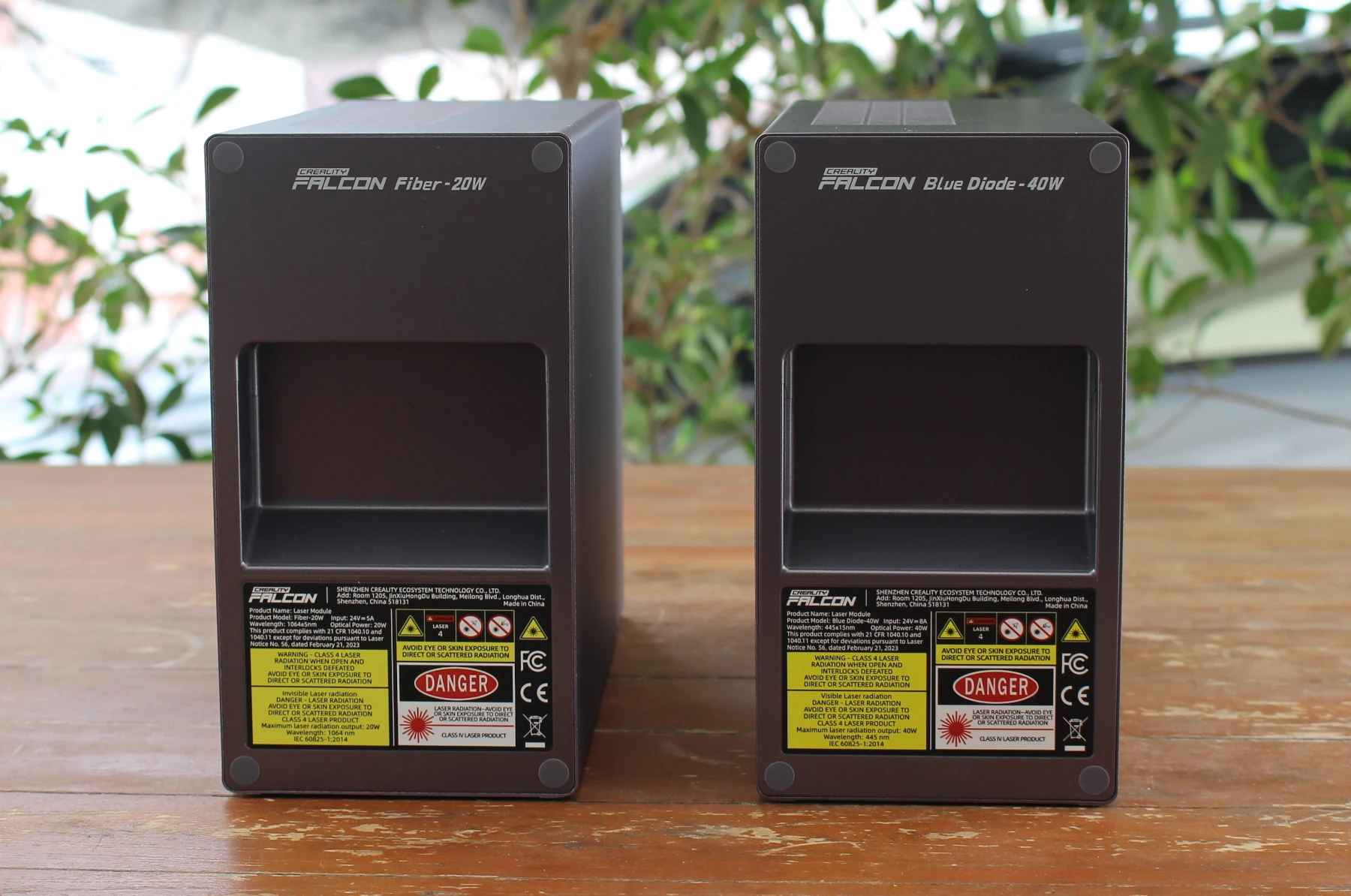

В комплект входят два лазерных модуля: «Fiber – 20W» и «Blue diode – 40W». Покажем, как установить модуль в лазерный гравер Falcon T1.

Начните с поворота кнопки аварийной остановки по часовой стрелке, чтобы разблокировать ее, и нажмите выключатель питания, чтобы включить лазерный гравер. После этого ось Z автоматически переместится в верхнее положение.

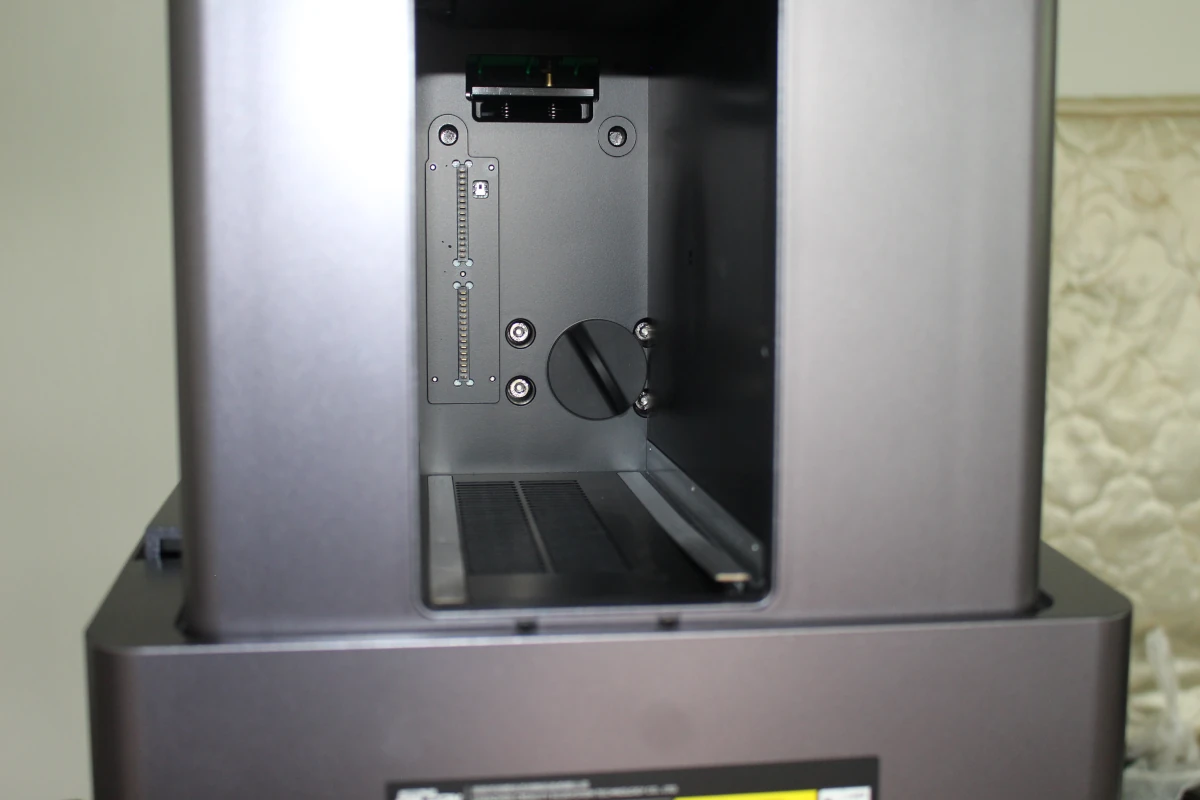

Это откроет доступ к слоту для лазерного модуля с разъемами и отверстию для линзы (на фото ниже оно закрыто колпачком). На этом этапе выключите машину и снимите колпачок.

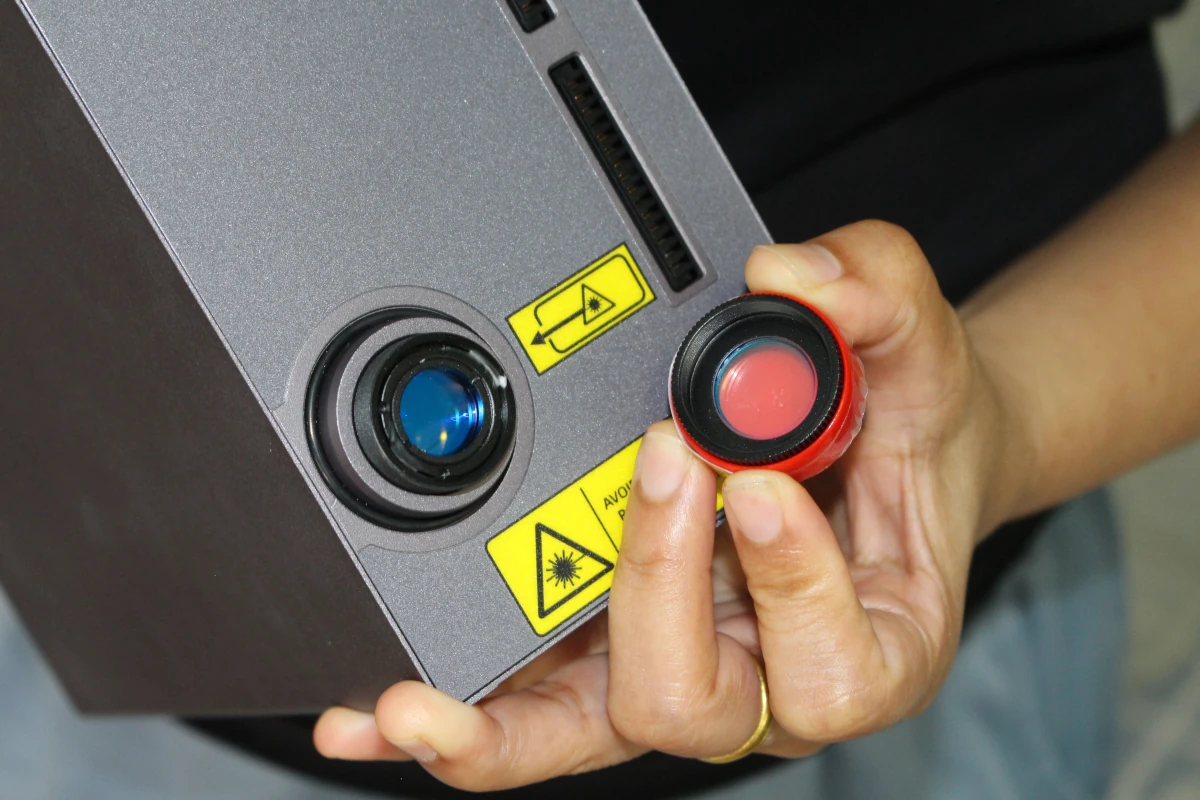

Сделайте то же самое с лазерным модулем, сняв его красный колпачок.

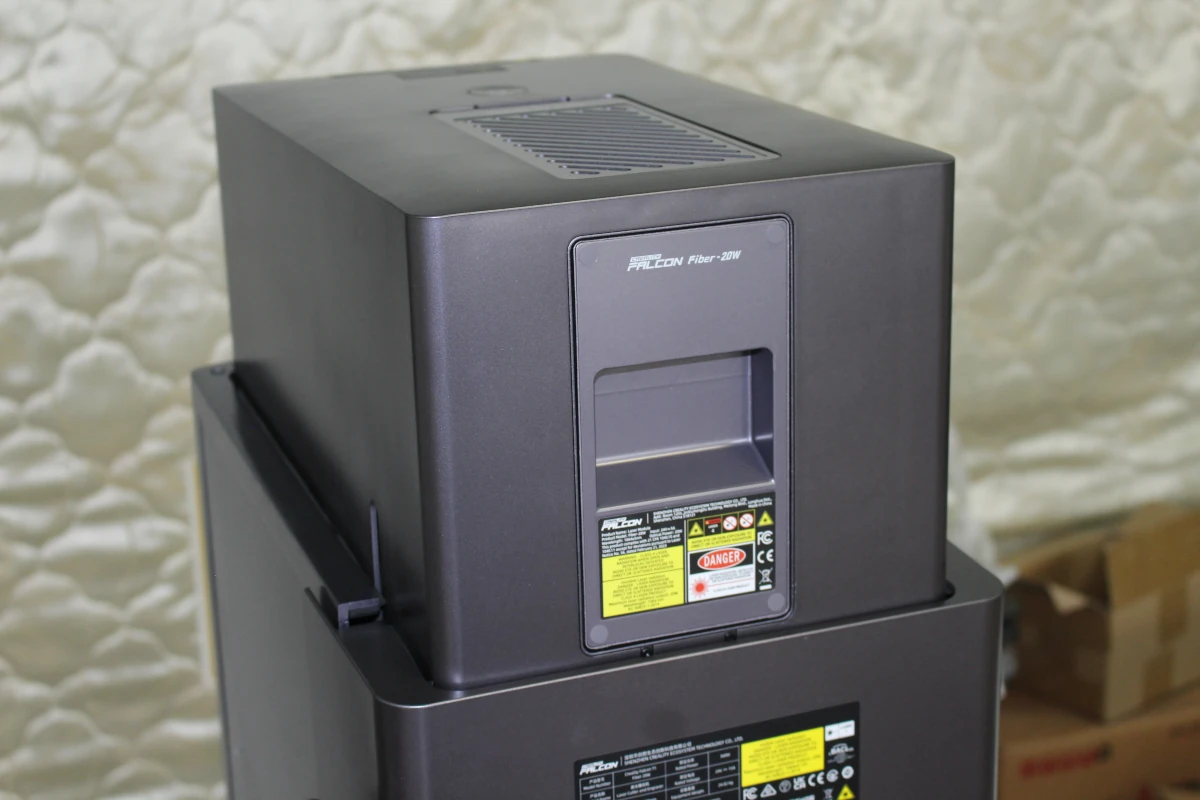

Теперь можно установить лазерный модуль на основной блок, вдвигая его до щелчка, который указывает на то, что модуль надежно зафиксирован на месте.

Если в дальнейшем вы захотите заменить лазерный модуль, нажмите кнопку разблокировки, чтобы освободить модуль одной рукой, одновременно потянув за ручку на задней части модуля другой рукой.

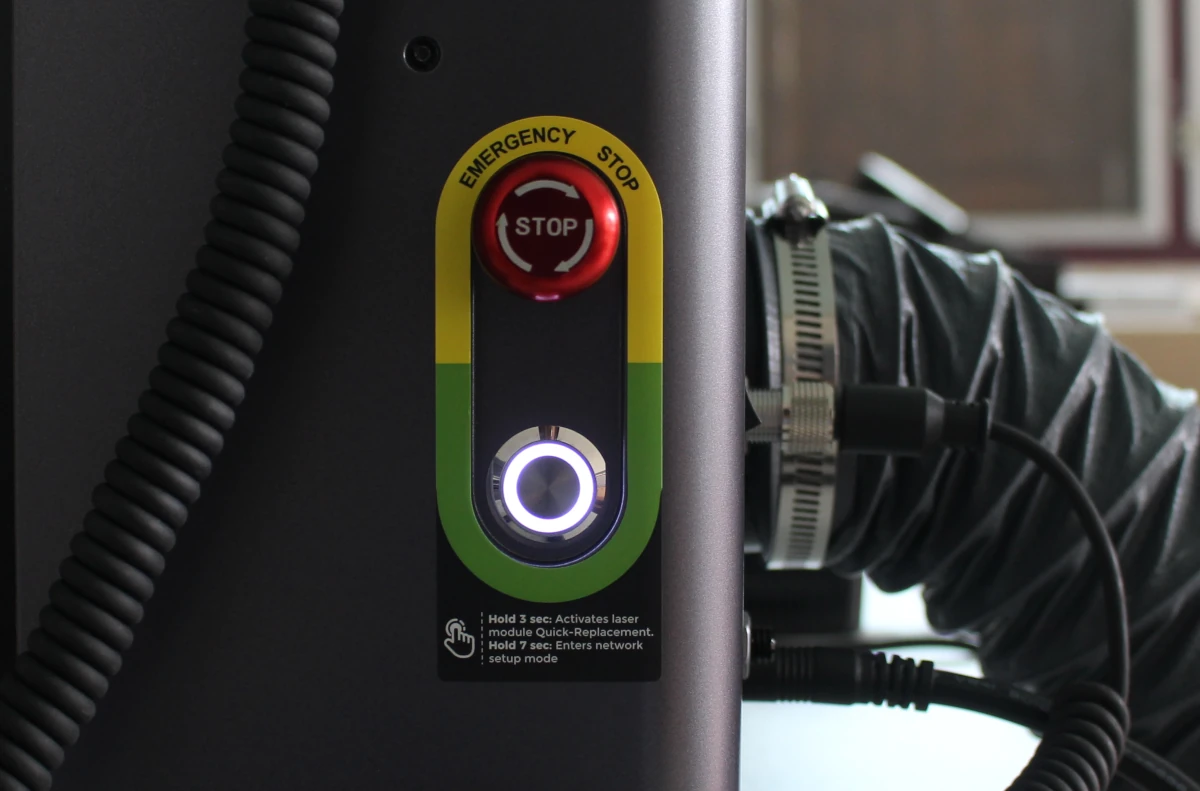

После того как вы поработали с модулем некоторое время и хотите заменить его на другой, нажмите и удерживайте кнопку «Пуск» в течение 3 секунд, чтобы активировать режим «Быстрая замена лазерного модуля». После того как секция лазерного модуля поднимется, выключите машину, чтобы заменить модуль.

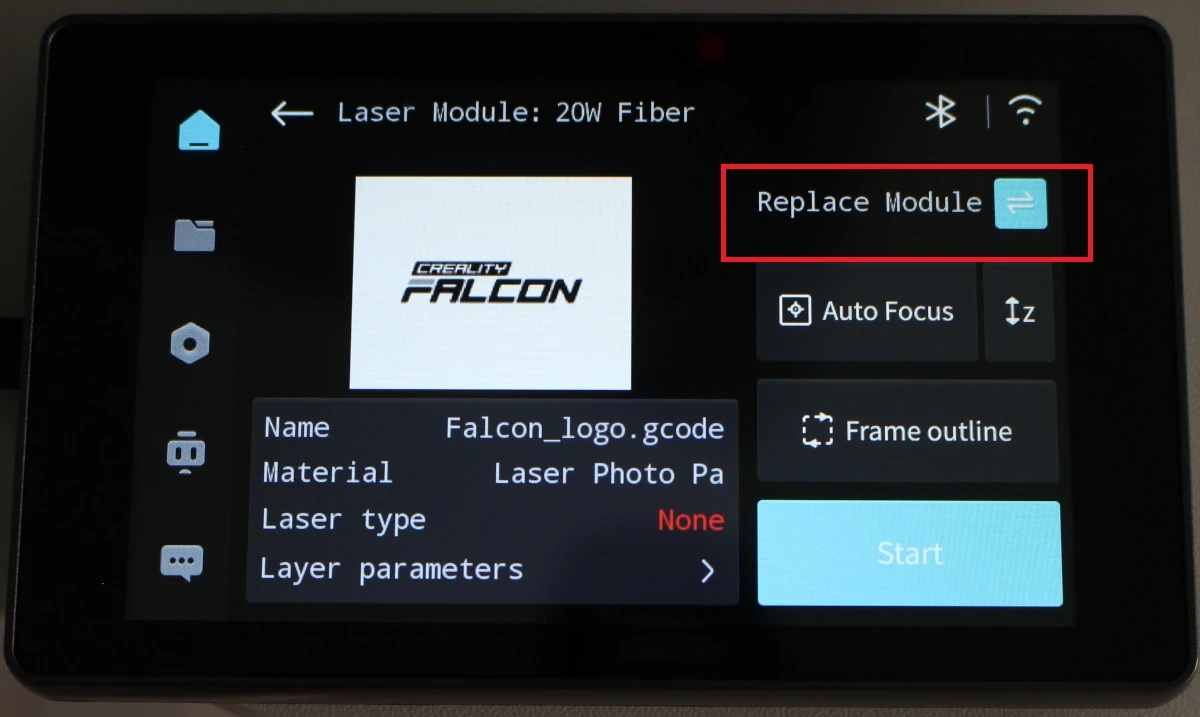

Альтернативный способ — выбрать Replace Module на сенсорной панели и следовать инструкциям.

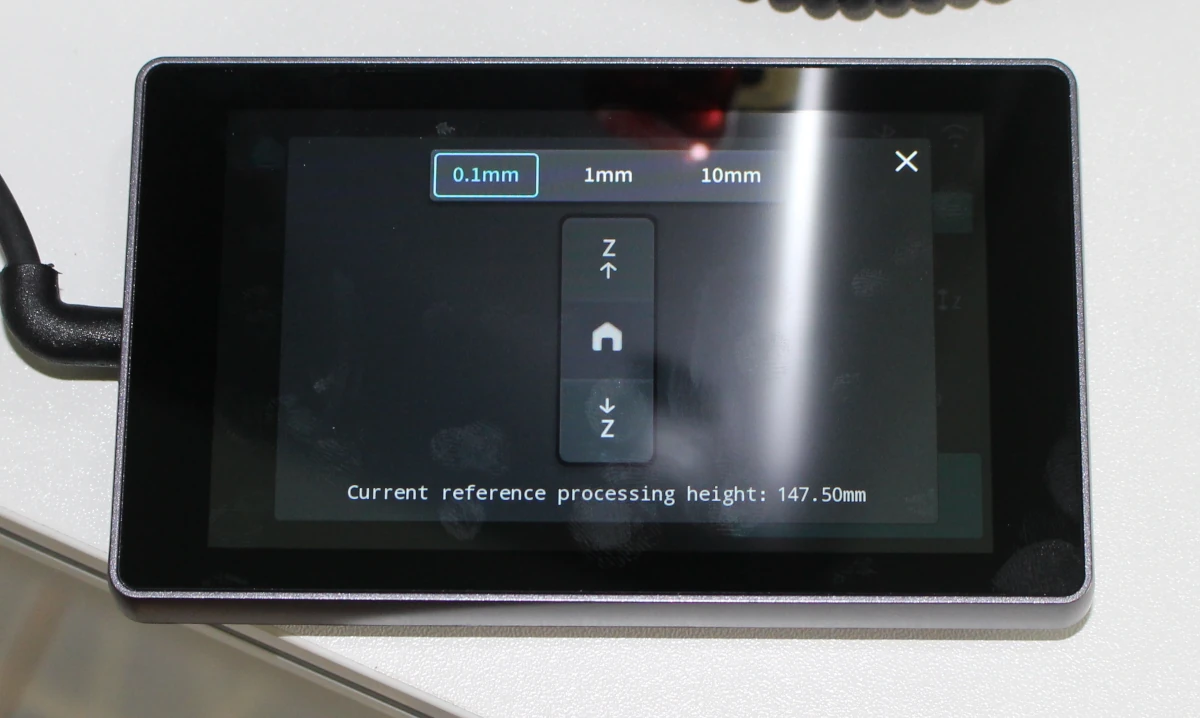

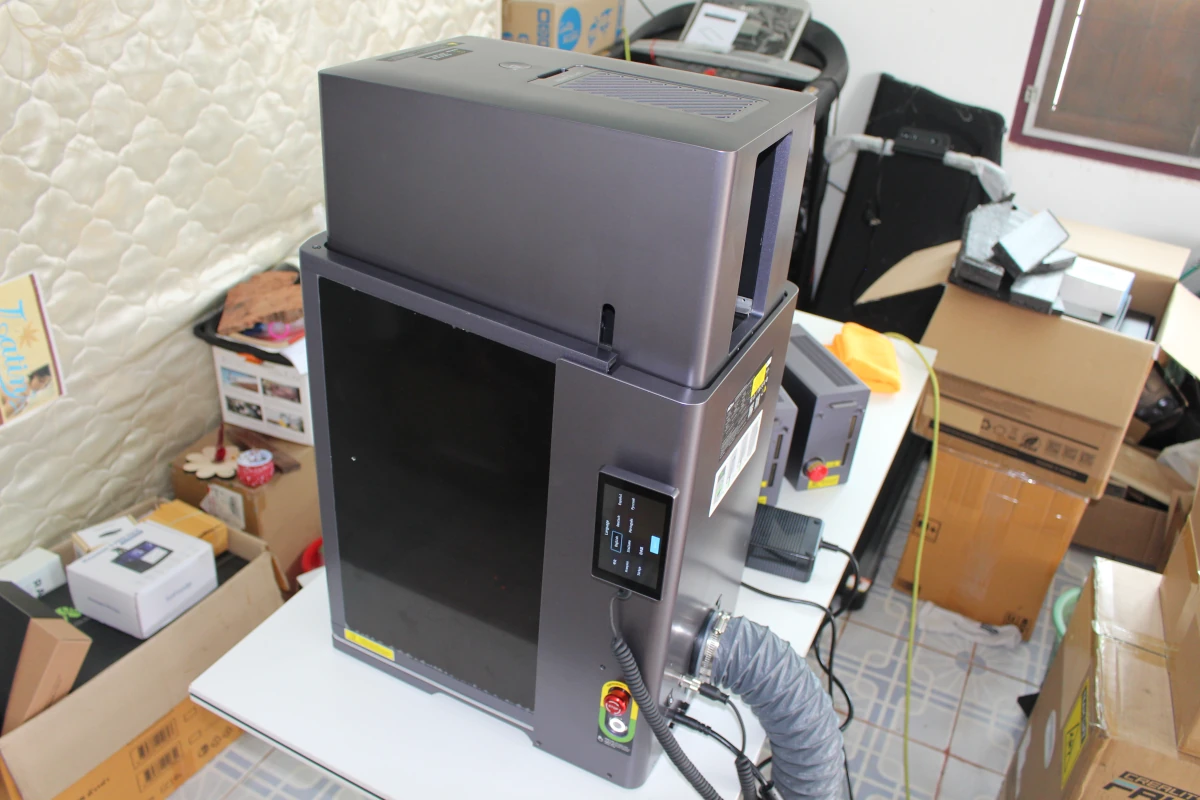

Третий способ замены лазерного модуля — нажать кнопку Focus на экране, затем нажать значок Home, чтобы вернуть ось Z в исходное положение. После этого нажмите кнопку разблокировки на верхней части машины и приступайте к замене модуля.

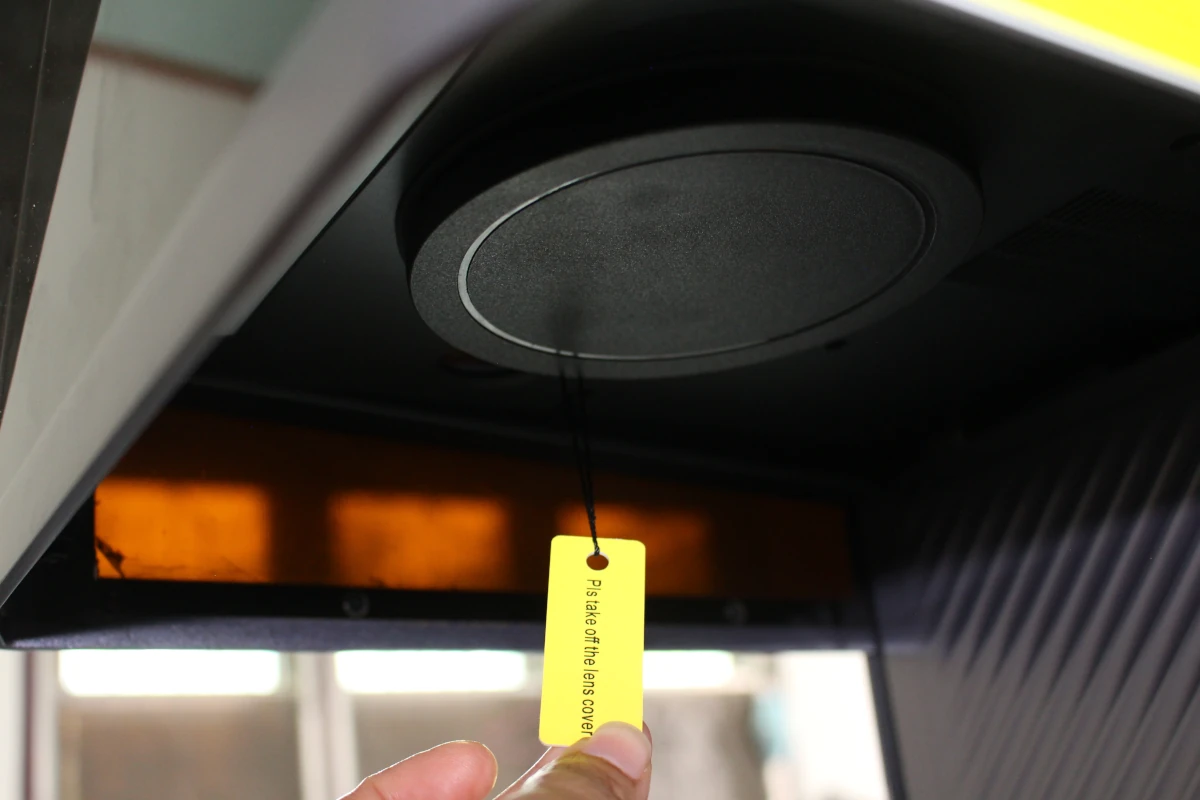

После установки модуля потяните желтую подвесную бирку вниз, чтобы снять защитную крышку объектива внутри машины.

При первом включении машины экран предложит выбрать язык и установить часовой пояс. В левой части доступны различные значки меню. Важной настройкой для лазерного гравировально-резального станка является раздел Calibrate, особенно поскольку необходимо выполнять калибровку лазера каждый раз после замены лазерного модуля.

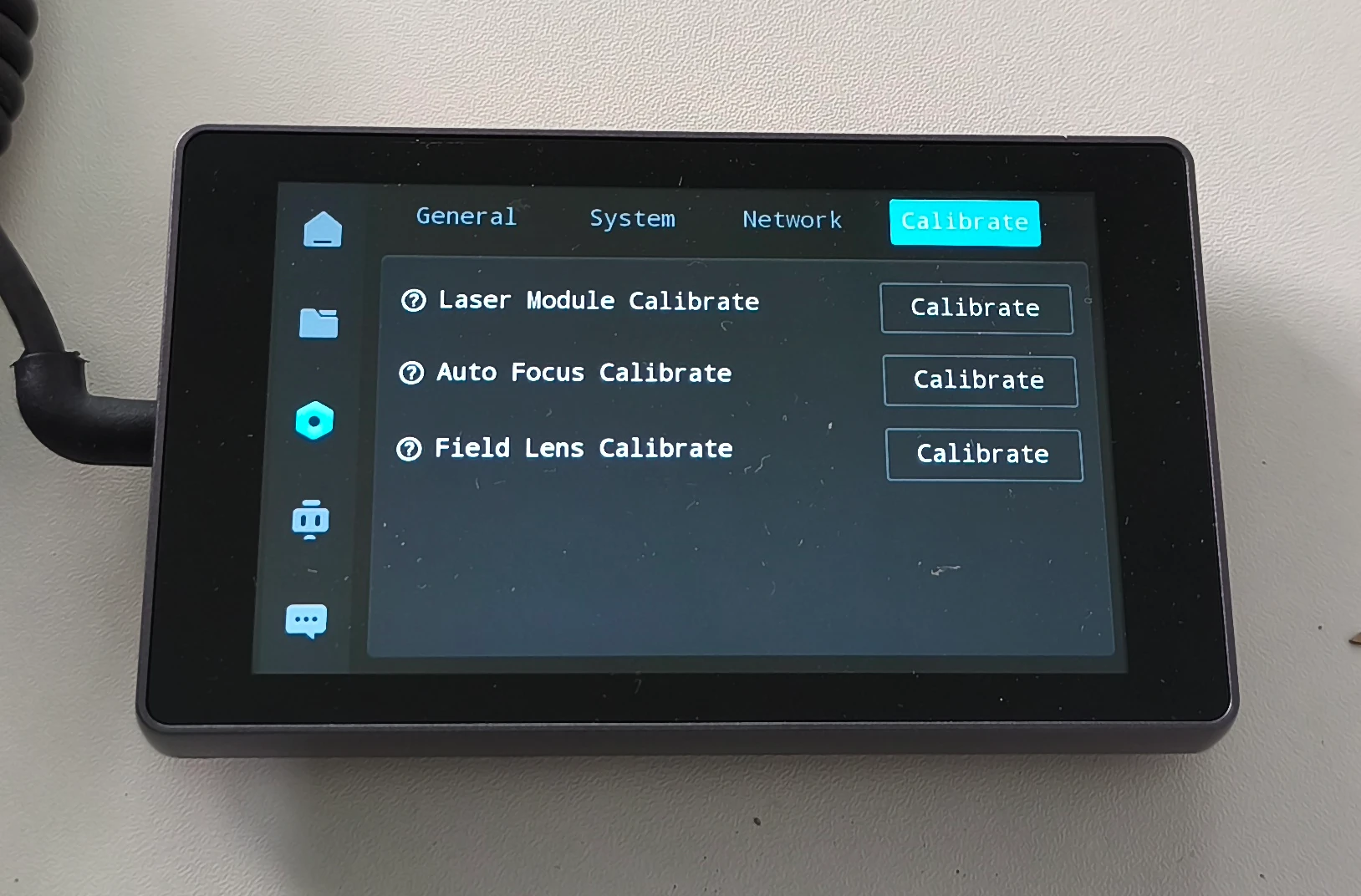

Для этого нажмите значок настроек, чтобы войти в меню «Калибровка», после чего можно откалибровать лазерный модуль, автофокус и полевую линзу.

Во время калибровки функция безопасности «Остановка при открытии крышки» будет временно отключена, пока лазерный луч активен. Falcon T1 безопасен в использовании при обычной работе, поскольку это полностью закрытая машина, и она не будет работать, если не полностью закрыта. Однако во время процесса калибровки следует принять меры предосторожности, например, надеть защитные очки, не смотреть прямо на лазерный луч и убедиться, что рядом с машиной нет посторонних лиц.

• Калибровка лазерного модуля применяется при первом использовании лазера, неравномерной глубине гравировки, неправильном положении фокуса и ненормальной работе системы автофокусировки.
• Калибровка автофокуса используется, когда измерение высоты основания заготовки неточно или глубина гравировки неравномерна.
• Калибровка полевой линзы используется при замене линзы, когда гравированный рисунок искажается или когда размер заготовки отклоняется от заданных размеров (после завершения калибровки лазерного модуля).

После освоения процесс калибровки занимает от 3 до 4 минут. Также потребуется использовать (черновой) материал каждый раз, по крайней мере для калибровки лазера, а панель для калибровки линзы можно использовать повторно.

Добавление Creality Falcon T1 в приложение Falcon Design Space

Лазерный гравер Creality Falcon T1 может использоваться в онлайн-режиме, офлайн-режиме и через облако. Creality предоставляет Falcon Design Space приложение для Android и iOS, а также настольную версию для macOS и Windows; поддержки Linux нет. В дальнейшем в основном следует руководствоваться инструкциями, размещенными на вики и используйте Android-смартфон (Redmi Note 14 Pro 5G) и ПК с Windows во время обзора.

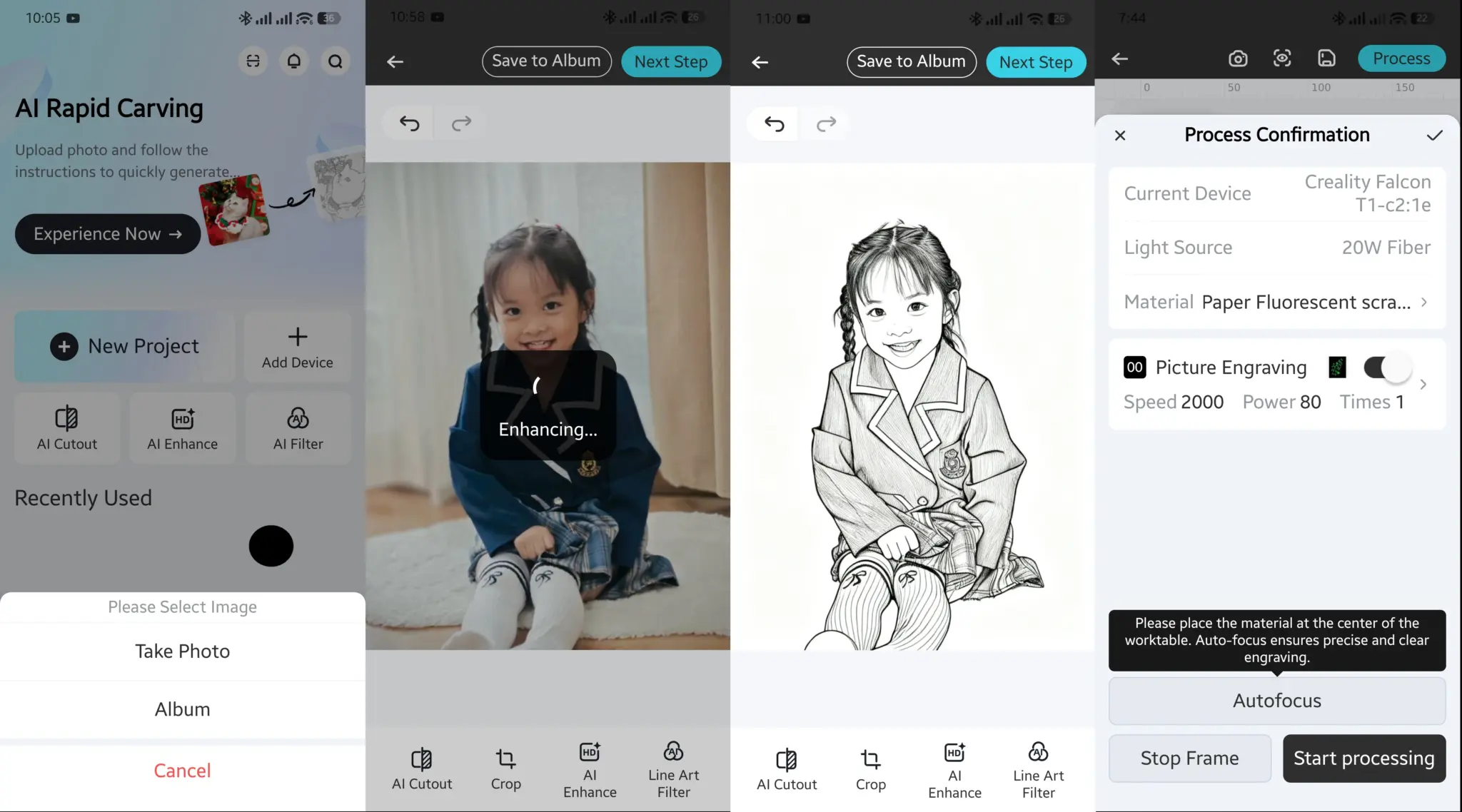

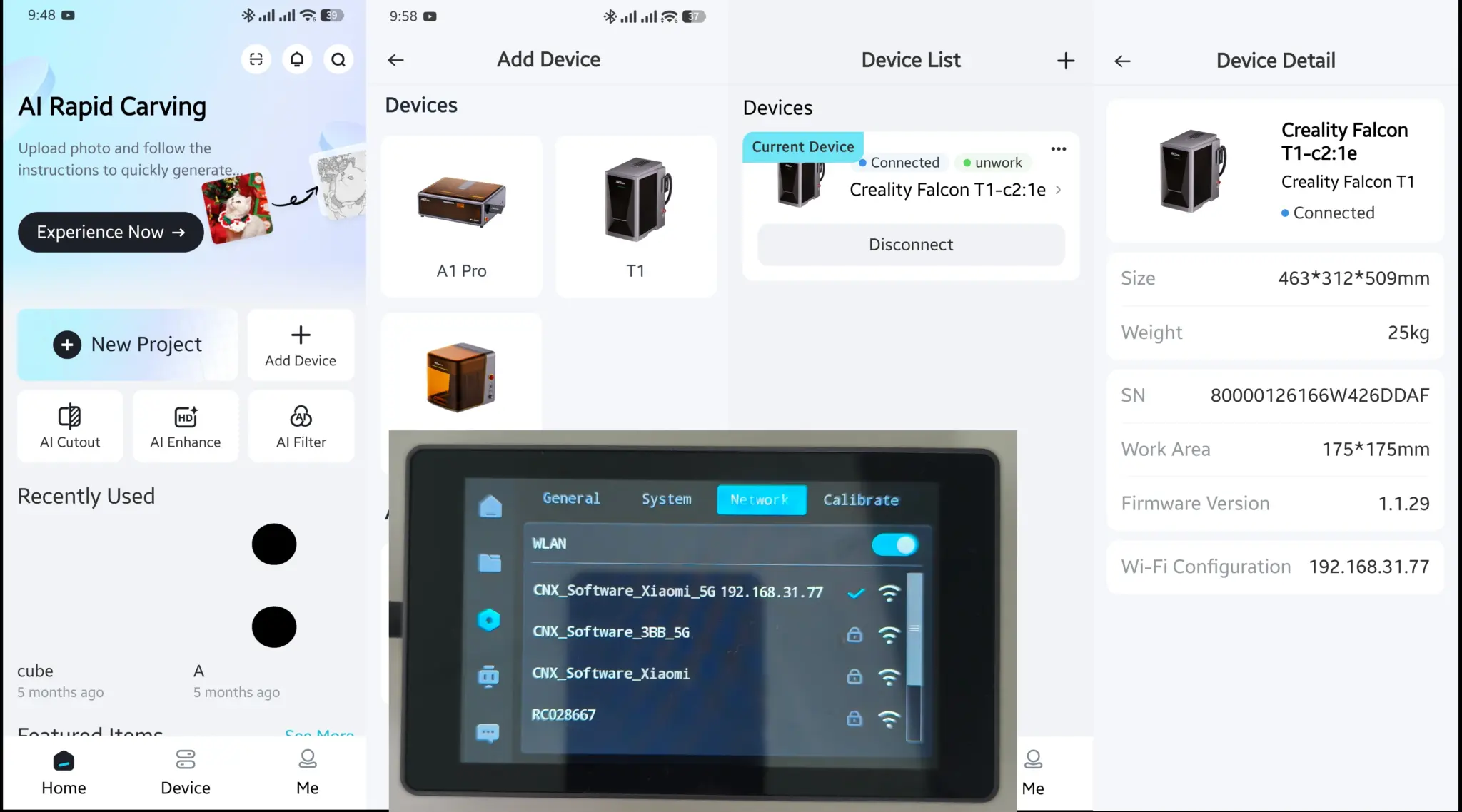

Для начала скачайте и установите мобильное приложение Falcon Design Space v1.8.3 для Android, затем нажмите Add Device, чтобы добавить устройство T1.

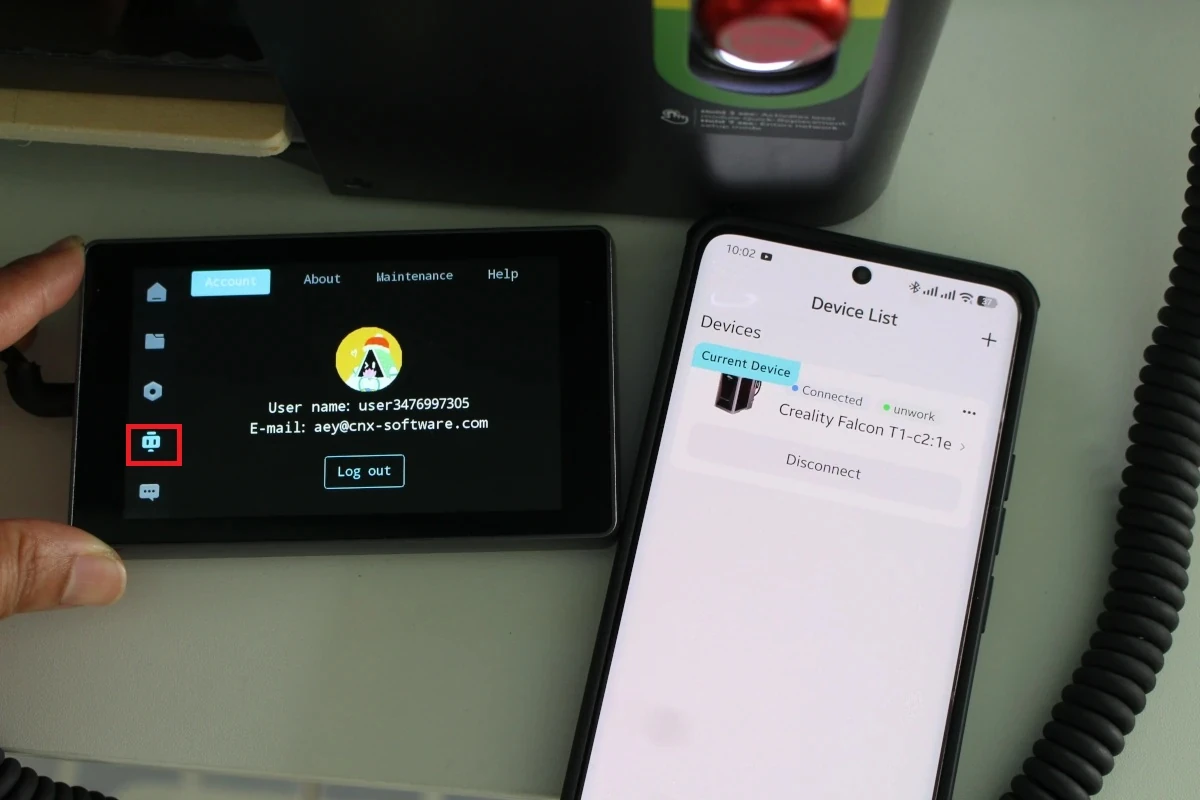

Перед сопряжением устройства убедитесь, что устройство Falcon T1 правильно подключено к сети Wi-Fi. На экране устройства нажмите значок Robot и перейдите в Account -> Scan QR Code, затем используйте приложение на смартфоне, чтобы отсканировать QR Code, войти в систему и выполнить сопряжение устройства. После успешного подключения устройство появится в списке устройств со статусом «Connected».

Теперь Falcon T1 готов к использованию.

Тестирование Creality Falcon T1 с 20W волоконным модулем

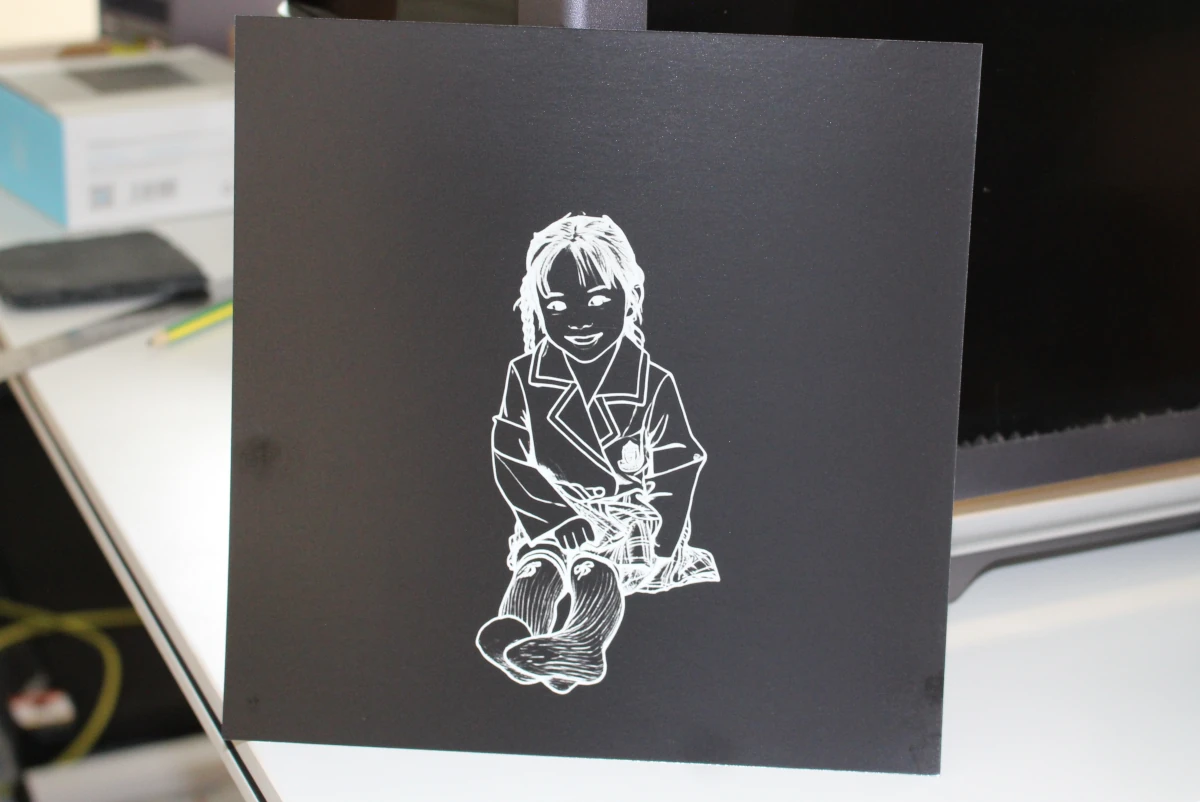

Начало — с 20W волоконного модуля. В первом тесте следует нажать кнопку «Experience Now», выбрать изображение, фильтр Line Art и материал.

Creality предоставляет таблицу для каждого модуля с рекомендуемыми мощностью лазера, скоростью, количеством проходов и интервалом, в том числе для 20W волоконный лазер . Однако здесь это использовать не требуется, поскольку приложение автоматически выбирает оптимальные параметры для задачи.

В первом тесте использовался картон размером 150×150 мм со следующими параметрами:

• Слой: Гравировка изображения
• Скорость: 2000 мм/мин
• Мощность: 80%
• Проход: 1

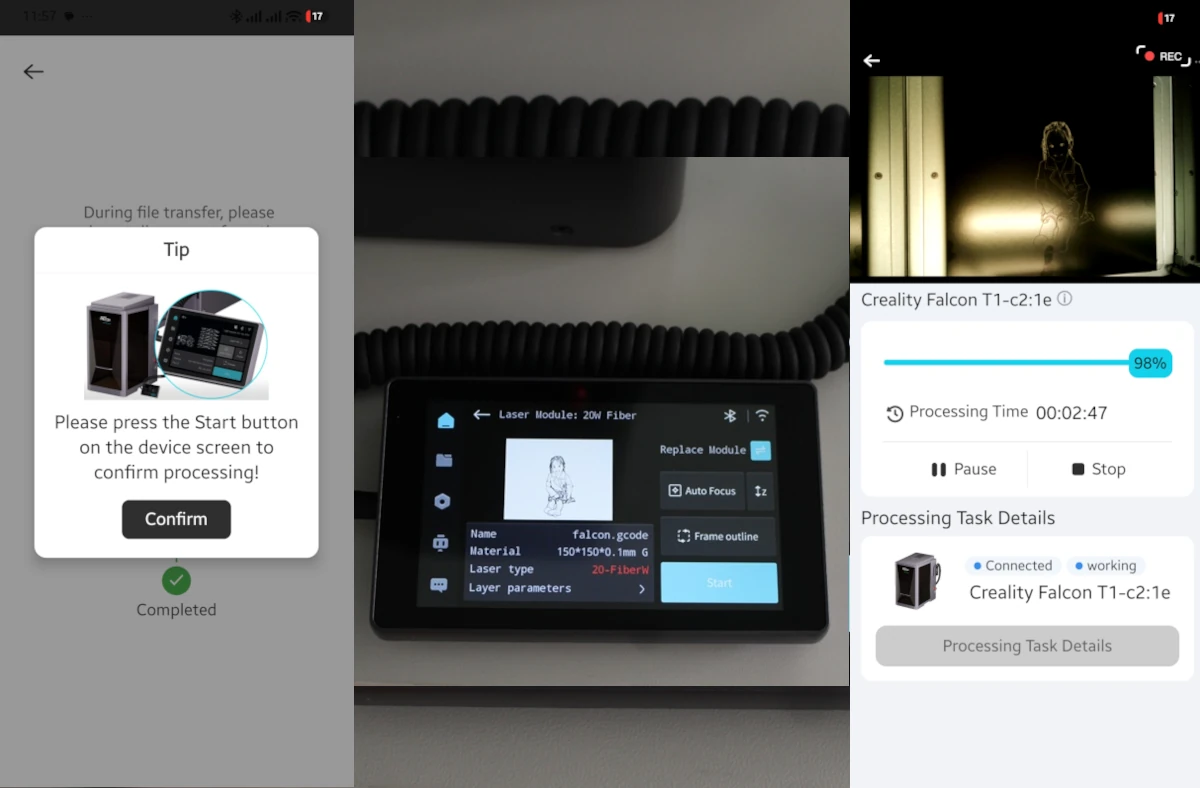

Поместите заготовку в станок, затем выберите Автофокус -> Рамка -> Начать обработку. Файлы будут отправлены на лазерный станок. Нажмите кнопку «Старт» на сенсорной панели, чтобы продолжить работу. Вы также можете наблюдать за процессом гравировки в приложении через камеру.

Это заняло 6 минут 42 секунды.

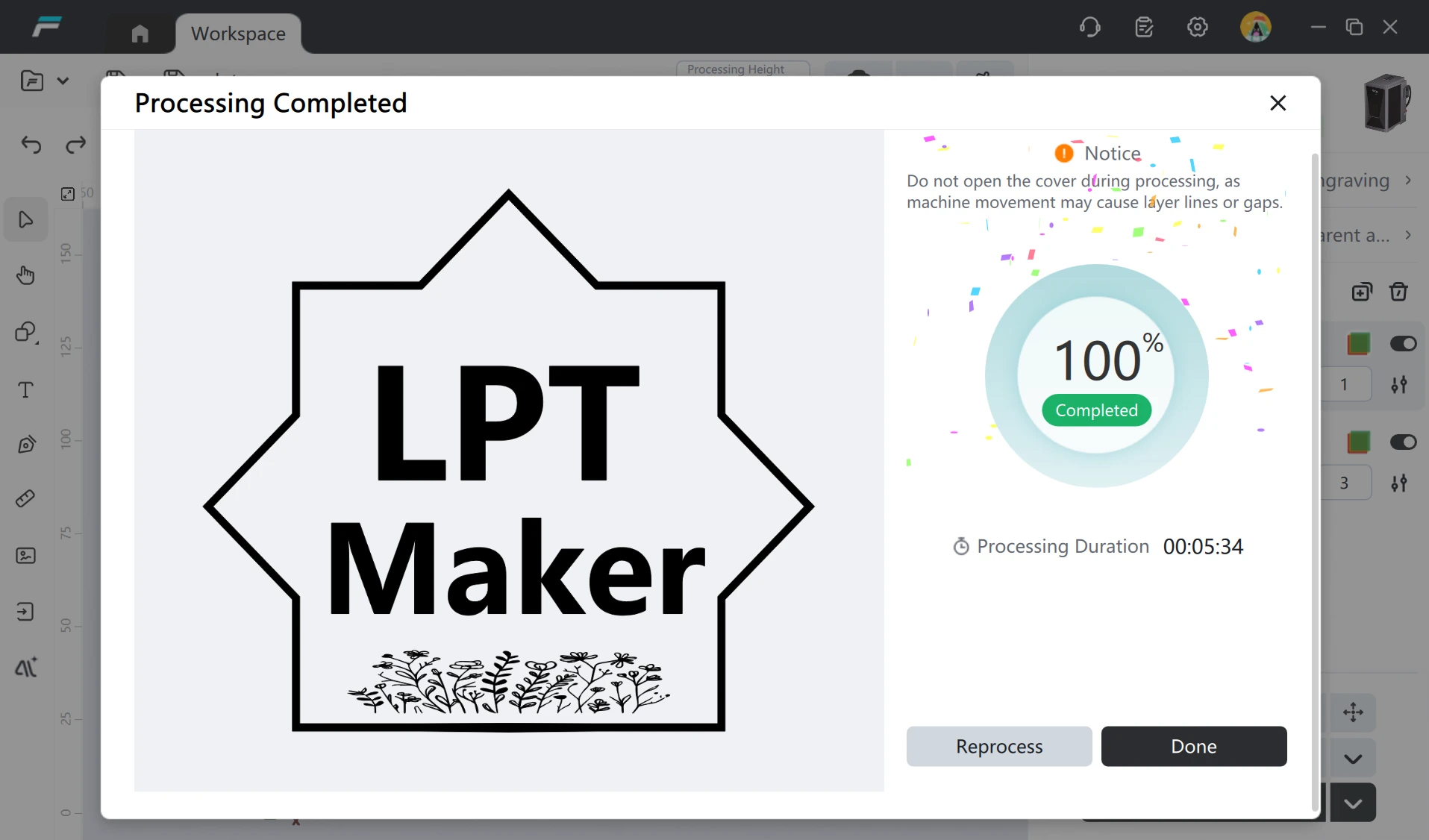

Теперь переключаемся на компьютер и устанавливаем Falcon Design Space v1.9.6 для Windows. Falcon T1 может подключаться к компьютеру через прилагаемый кабель USB-C – USB-A или по Wi-Fi. Оба способа были использованы, и ни с одним не возникло проблем.

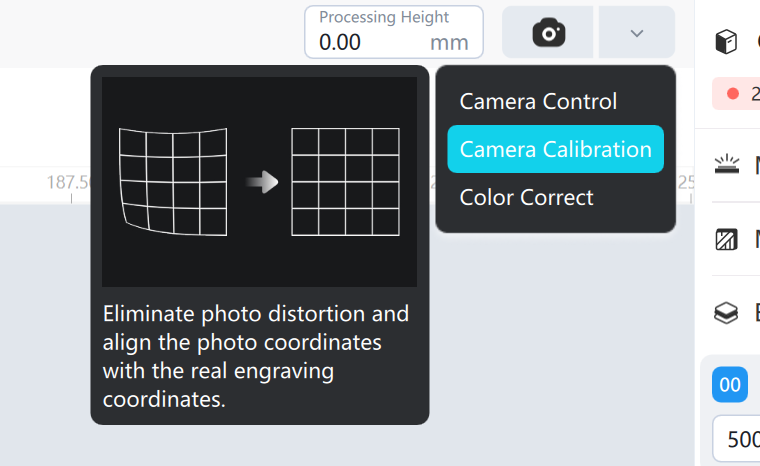

Для первого использования необходимо пройти этап калибровки камеры.

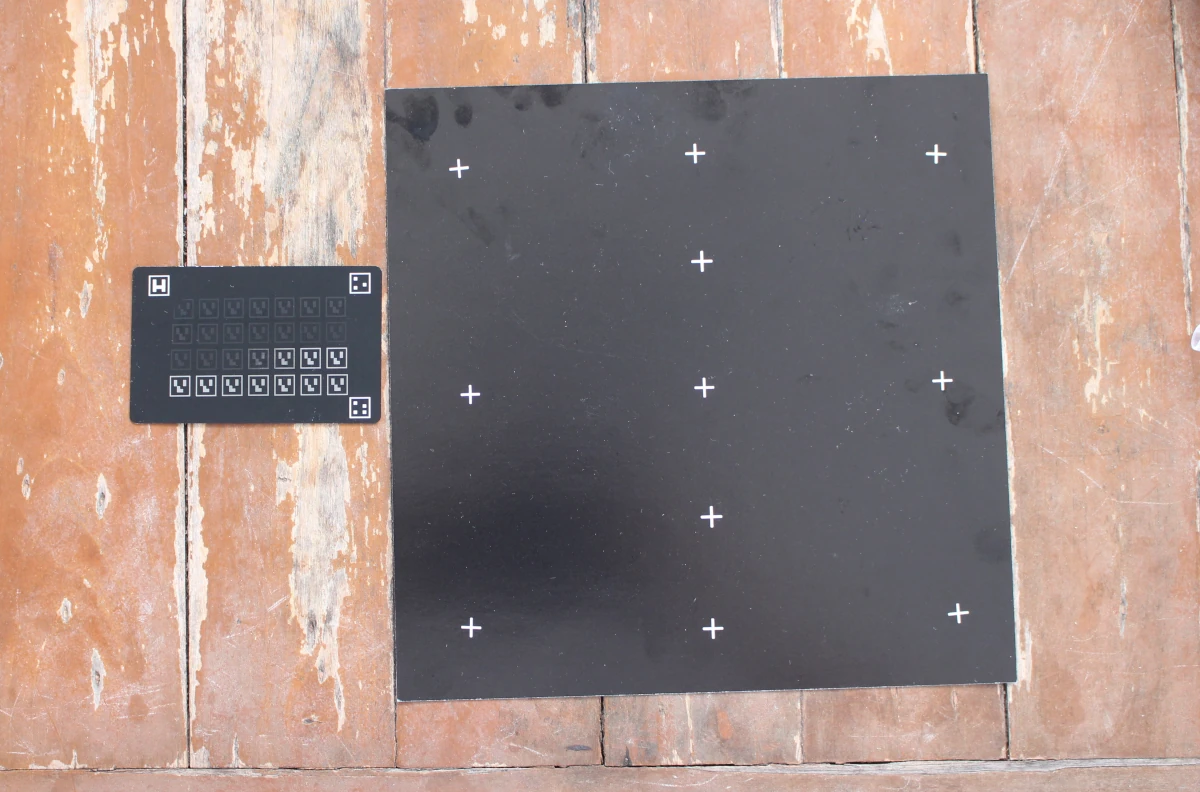

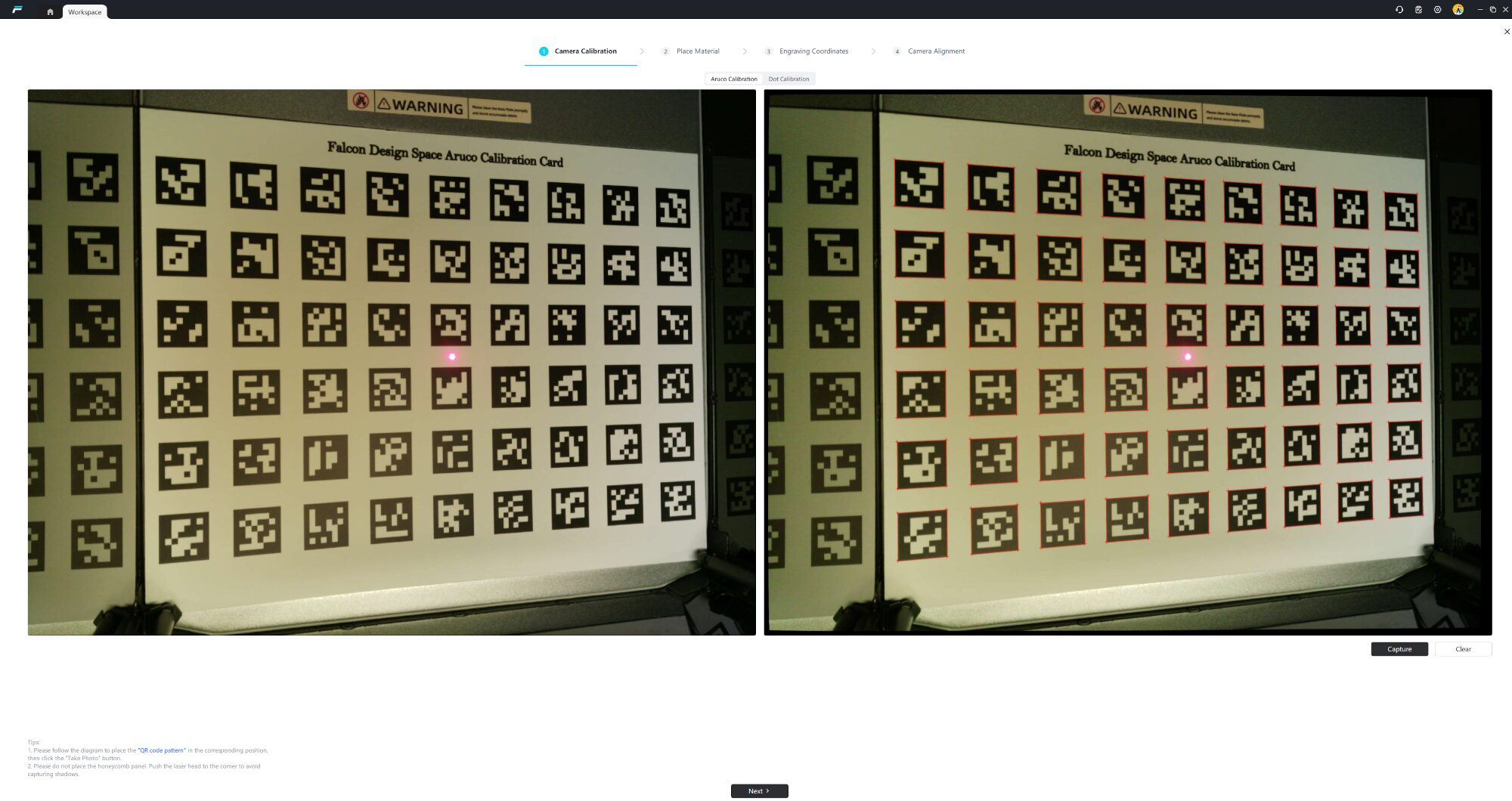

Предоставленная калибровочная карта ArUco была размещена внутри машины, чтобы программное обеспечение могло обнаруживать позиции маркеров и калибровать камеру.

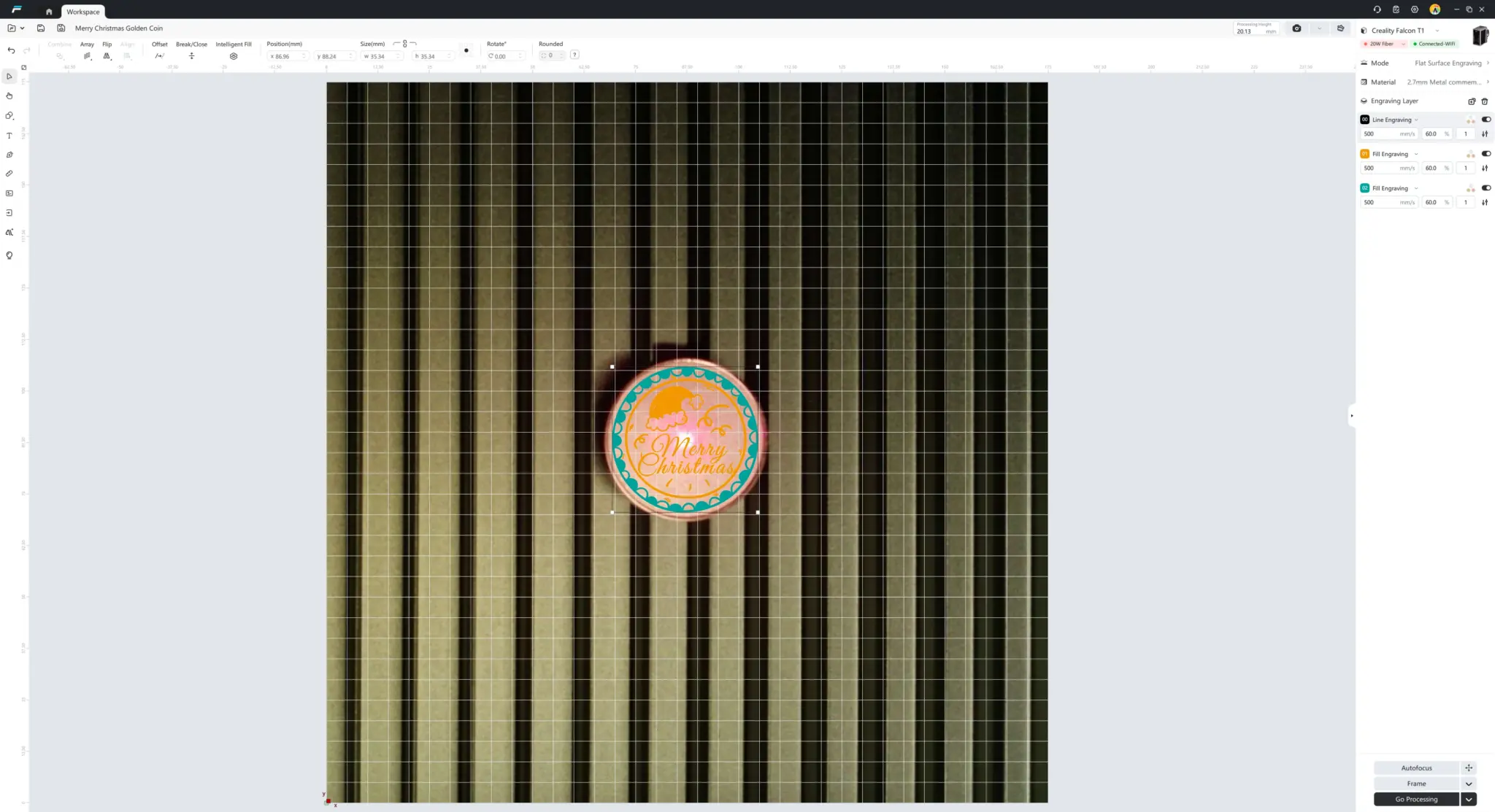

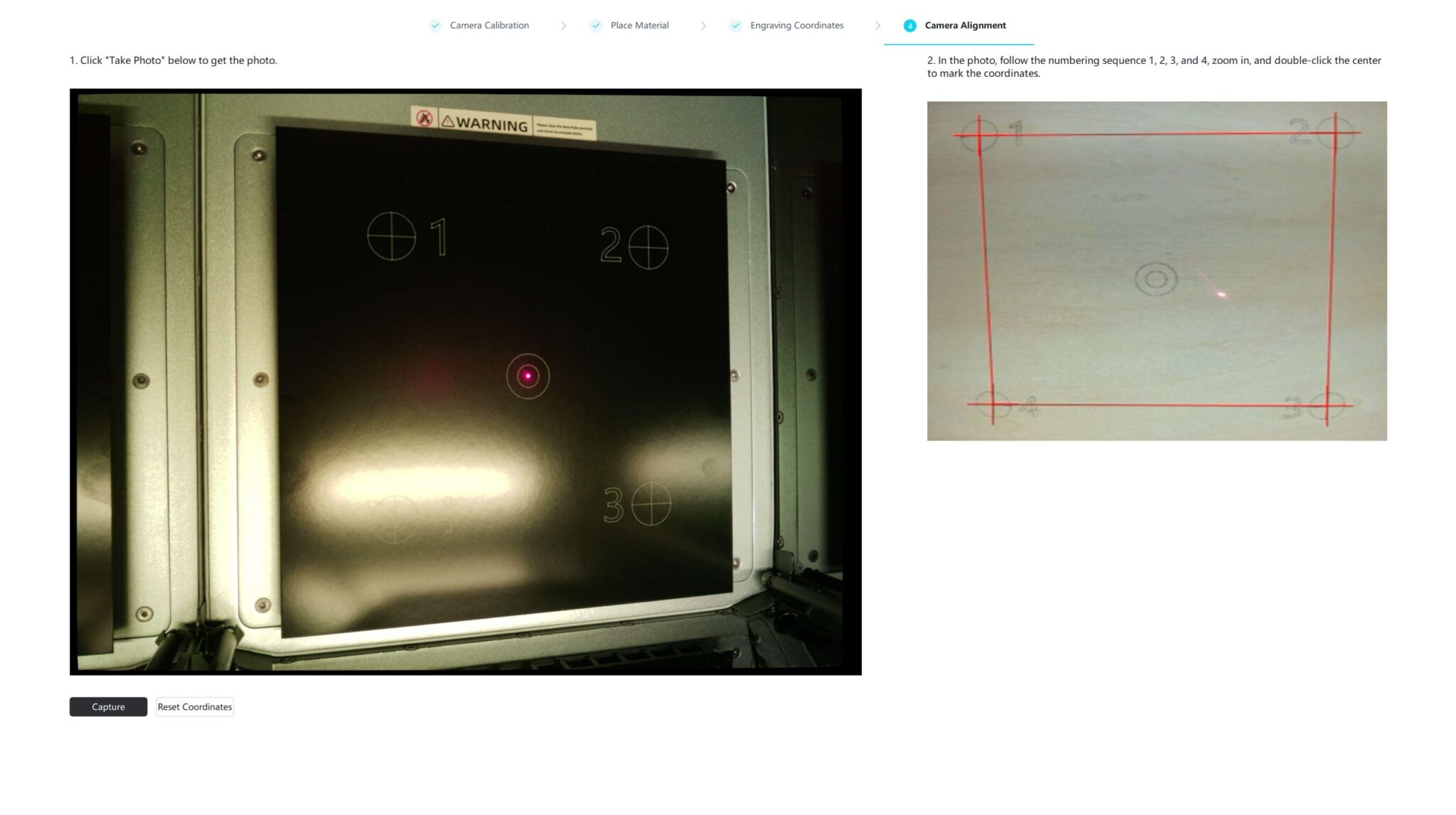

Затем карта была заменена на материал (черный картон), машина выгравировала четыре точки, и на странице выравнивания камеры были вручную выбраны центры четырех окружностей, чтобы изображение камеры точно соответствовало фактическим координатам рабочей области машины.

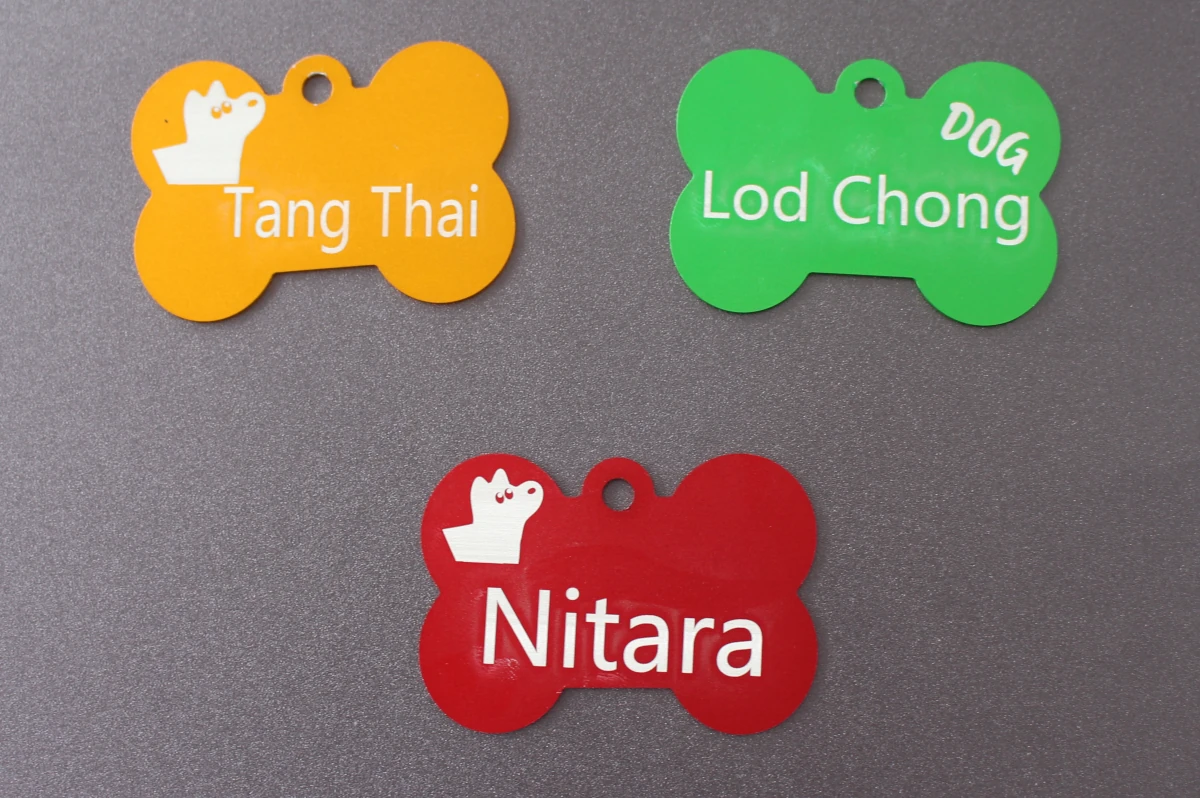

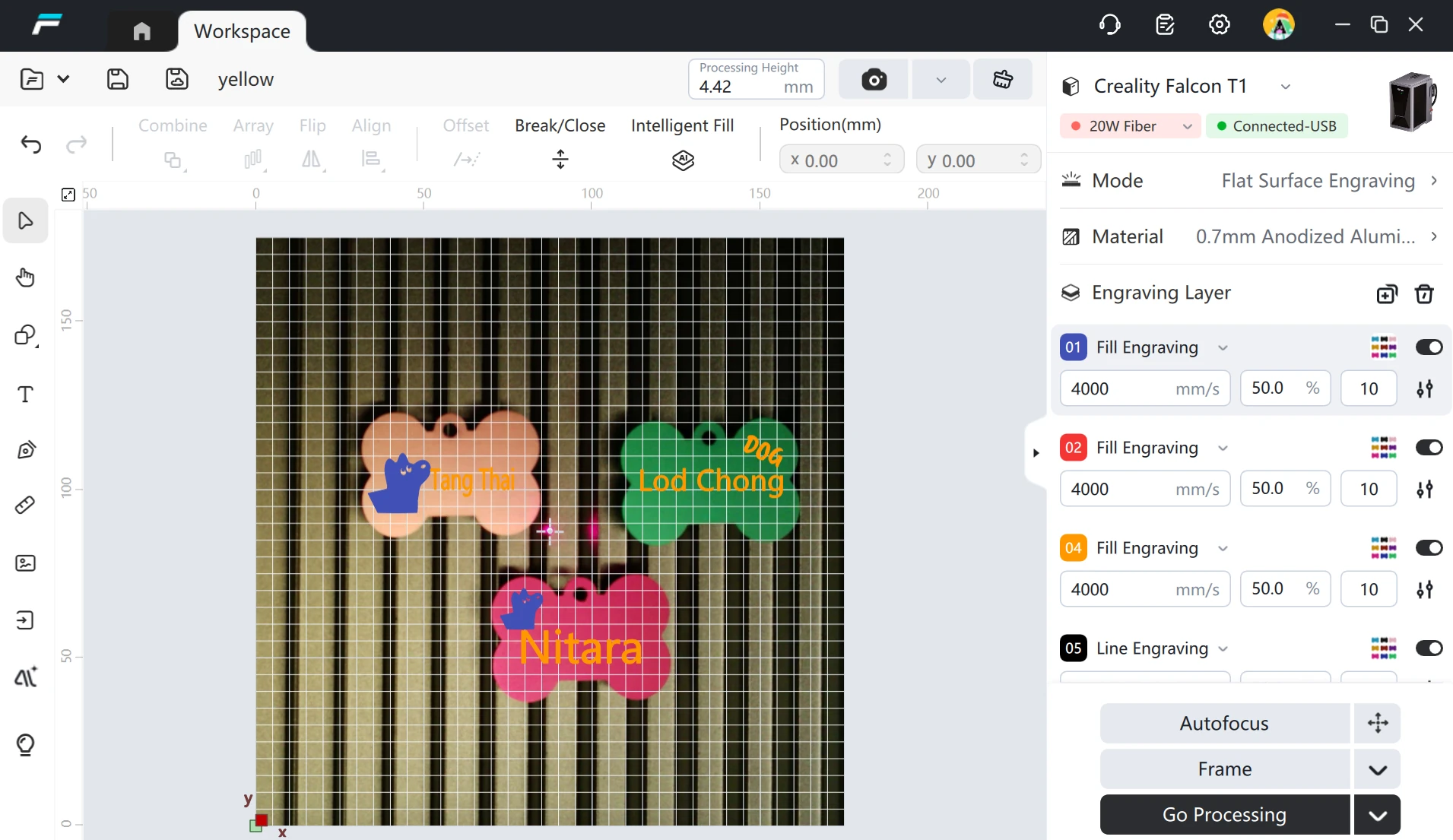

Теперь можно приступить к тестированию гравировки из программы Windows. Использовались алюминиевые жетоны (51 x 36 x 0.7 мм).

Установлены следующие параметры:

• Fill engraving, speed: 4000 mm/min, power: 50%, pass: 10
• Line engraving: speed: 4000 mm/min, power: 50%, pass: 10

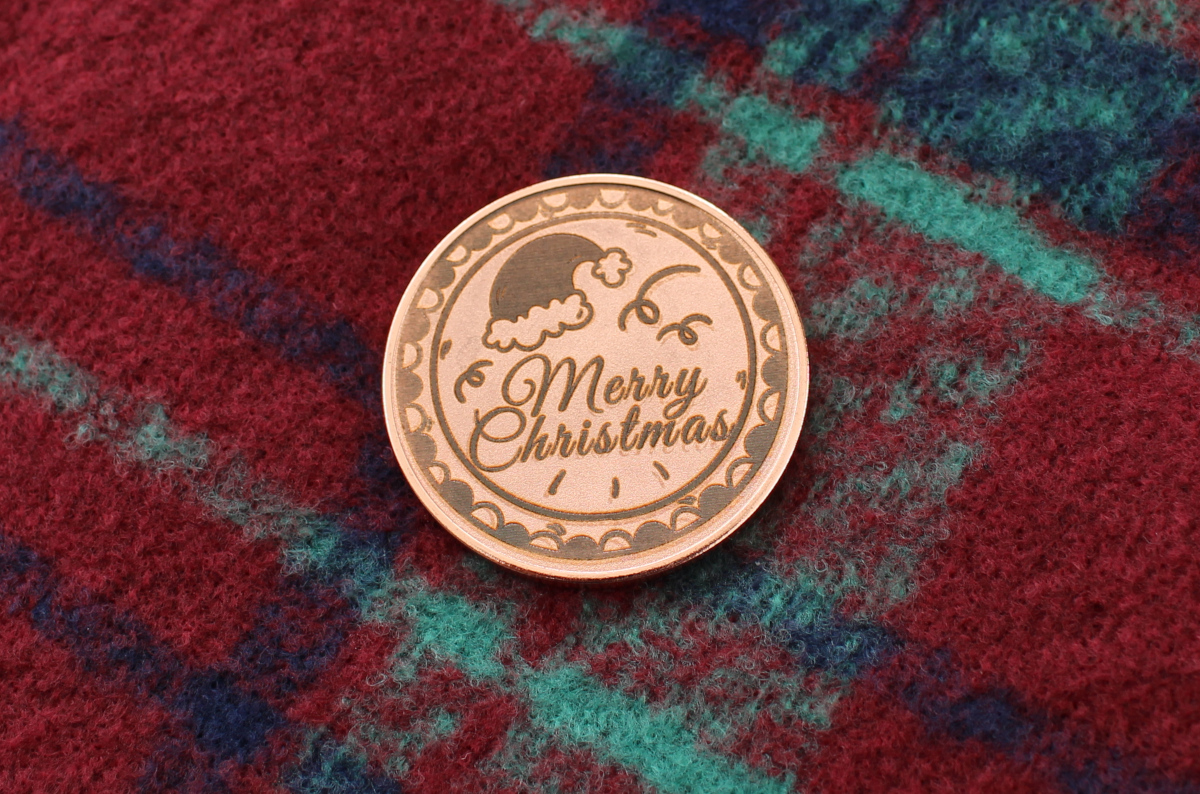

Волоконные лазеры также можно использовать для гравировки металлических монет, однако в некоторых случаях был достигнут лишь ограниченный успех. Испытание с LaserPacker LP5 в прошлом году. Повторная попытка с одной из заготовок памятных монет из комплекта толщиной 2,7 мм и диаметром 40 мм.

В первый раз использовался один проход, но изображение было довольно тусклым/бледным, поэтому количество проходов увеличили до 10.

Параметры:

• Линейная гравировка, скорость: 500 мм/мин, мощность: 60%, проход: 10
• Заливочная гравировка 1, скорость: 500 мм/мин, мощность: 60%, проход: 10
• Заливочная гравировка 2, скорость: 500 мм/мин, мощность: 60%, проход: 10

Эта работа заняла 11 минут 55 секунд. Результат приемлем для этого 2D-дизайна, хотя мотивы в верхней части не такие темные.

Использование Creality Falcon T1 с 40-ваттным диодным лазерным модулем

Теперь перейдем к 40-ваттному диодному лазерному модулю. Используем таблицу параметров на сайте Creality, чтобы выбрать рекомендуемую скорость, мощность лазера и количество проходов.

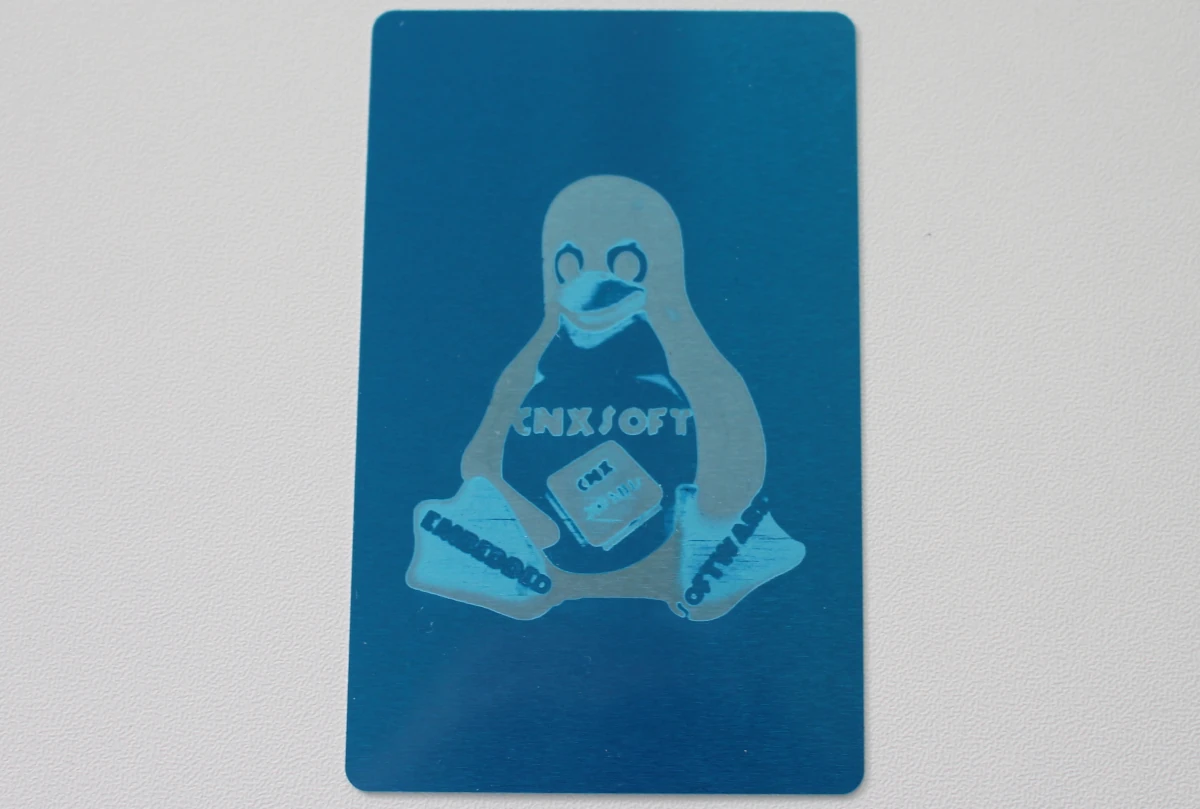

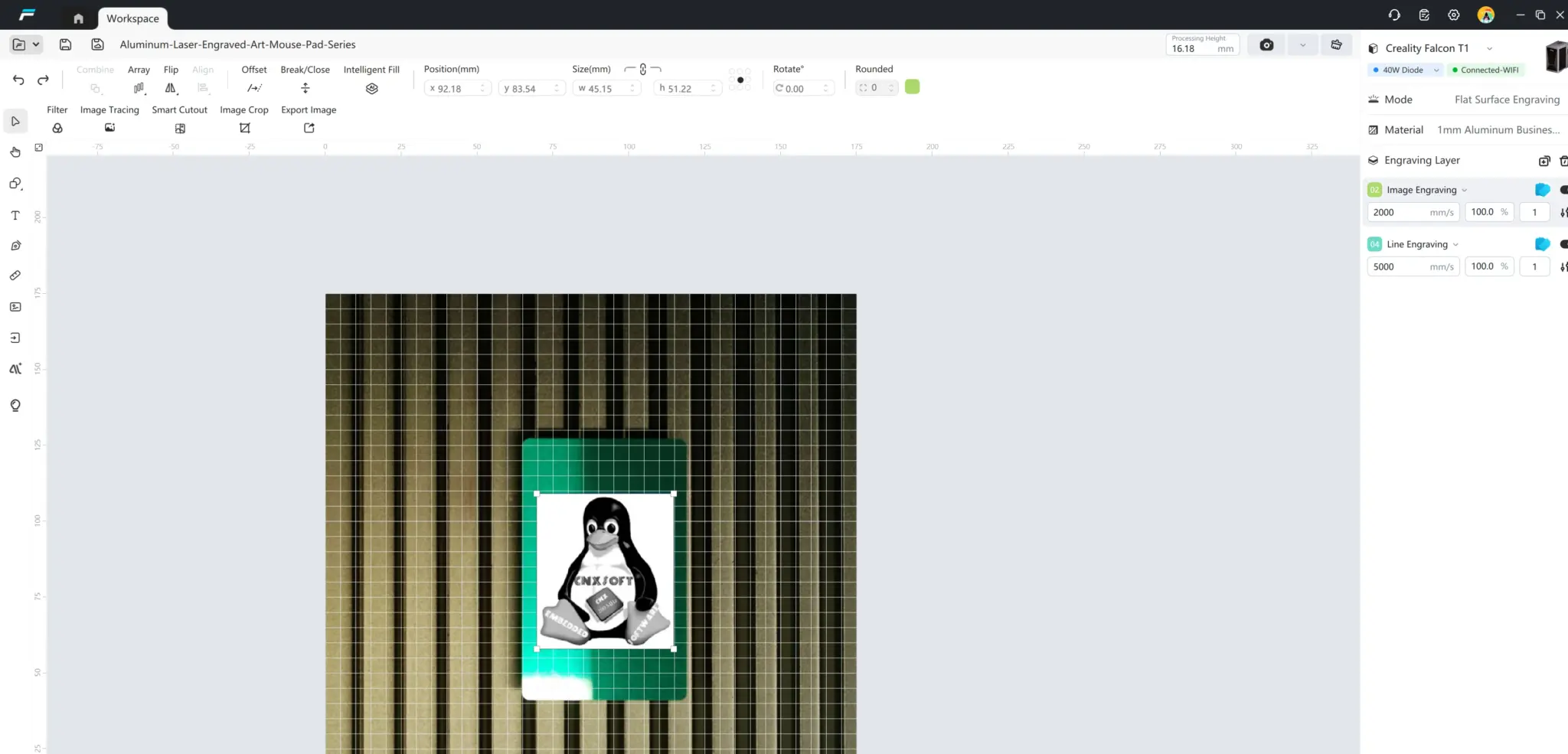

Первый тест будет с алюминиевой визитницей (95 x 50 x 1 мм).

Параметры:

• Гравировка изображения, скорость: 2000 мм/мин, мощность: 100%, проход: 1
• Линейная гравировка, скорость: 5000 мм/мин, мощность: 100%, проход: 1

Это заняло всего 29 секунд.

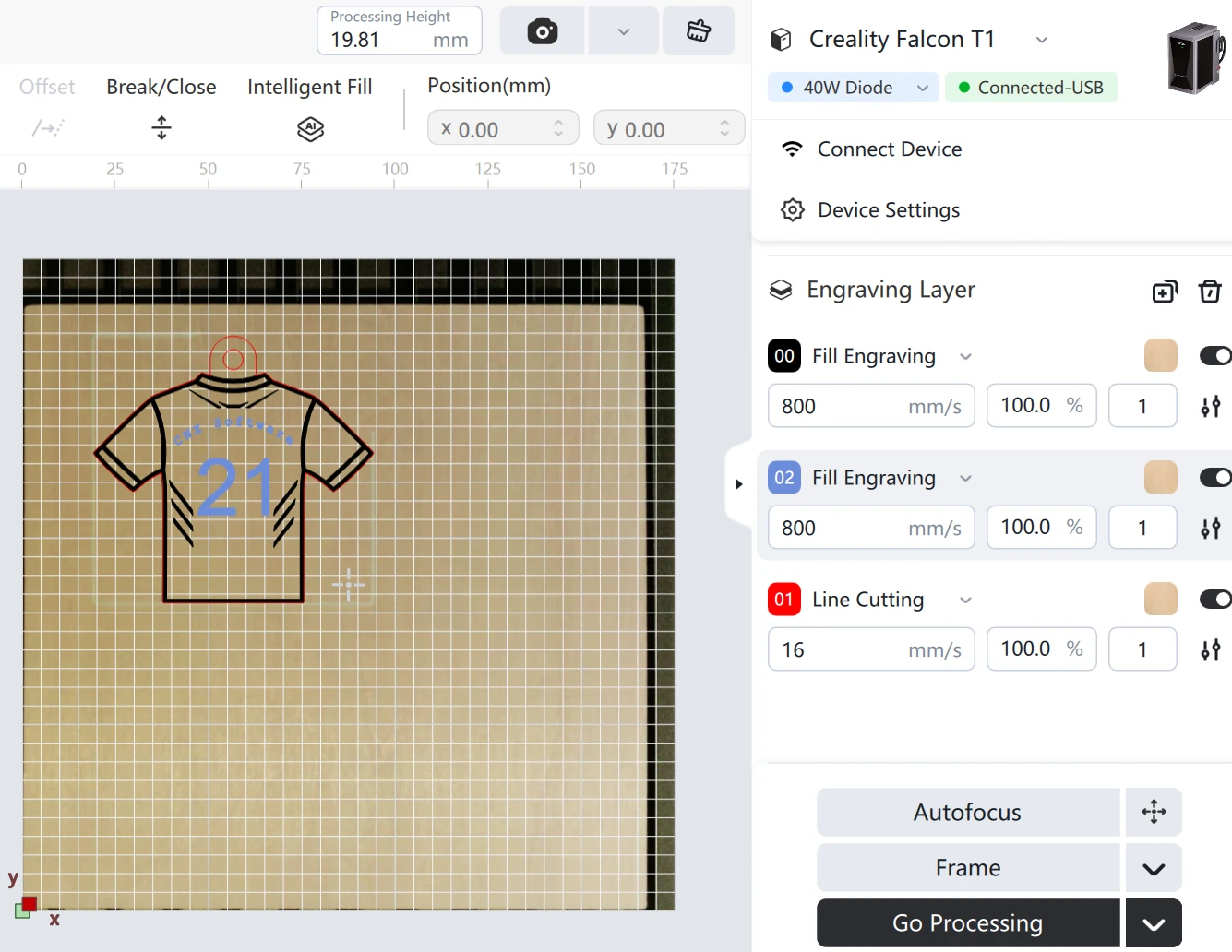

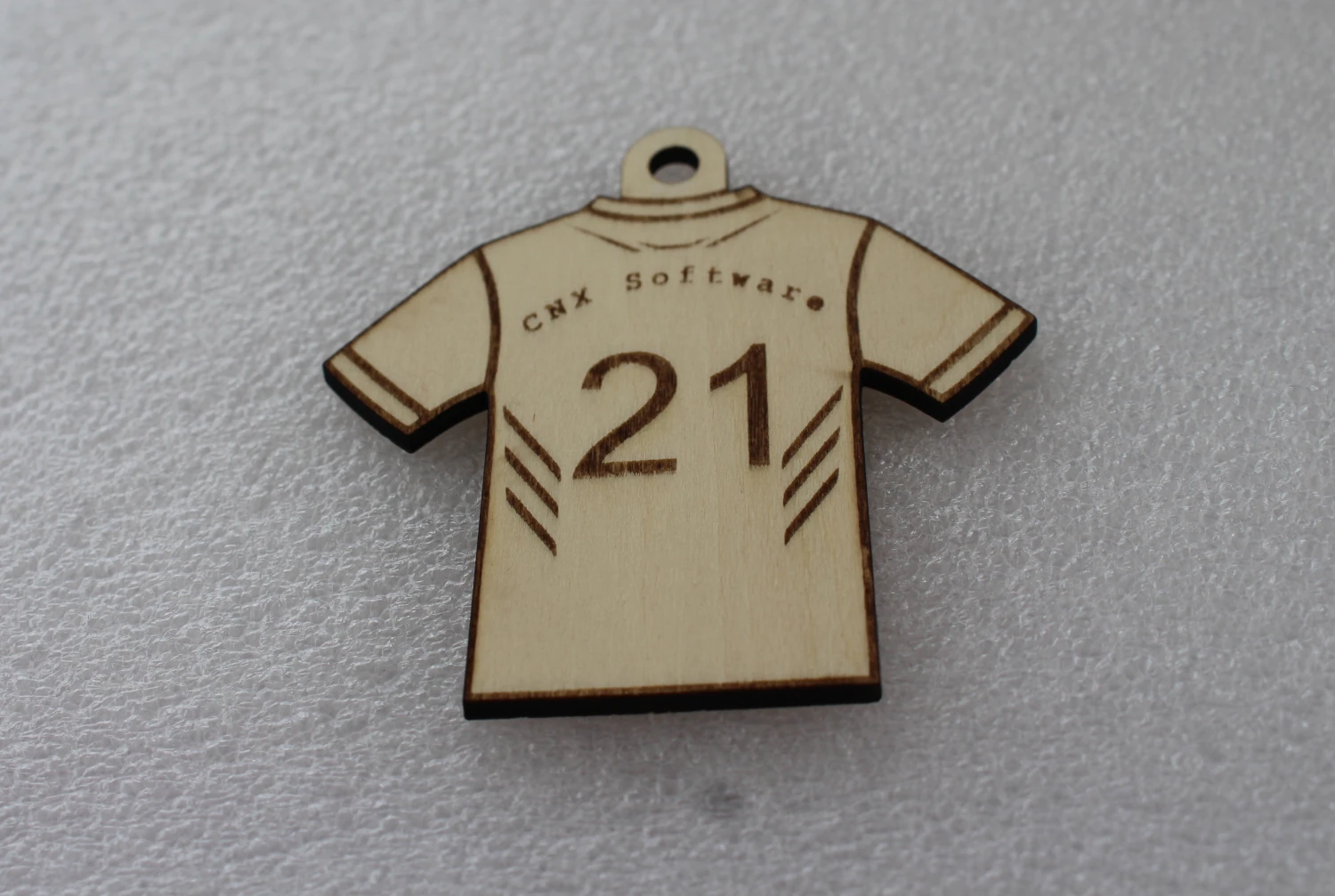

Теперь переходим к задаче резки (и гравировки) с использованием фанеры 3 мм и следующими параметрами

• Заливочная гравировка 1, скорость: 800 мм/мин, мощность: 60%, проход: 1
• Заливочная гравировка 2, скорость: 800 мм/мин, мощность: 60%, проход: 1
• Линейная резка, скорость: 16 мм/мин, мощность: 60%, проход: 1

Заготовка поместилась в квадрат 68 x 68 мм, и выполнение задачи заняло 1 минуту 9 секунд.

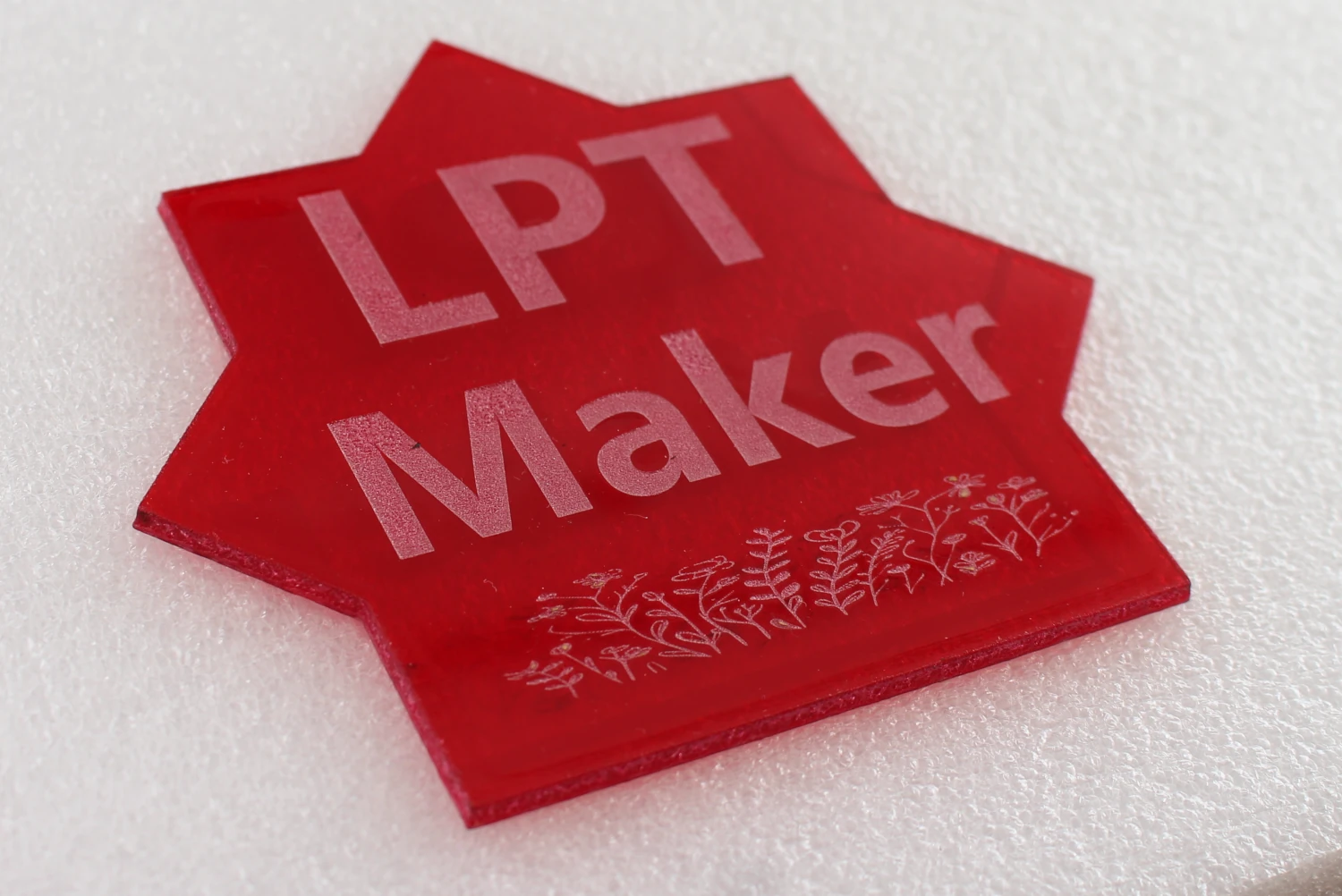

Также было проведено тестирование полупрозрачного красного акрила толщиной 3 мм со следующими параметрами.

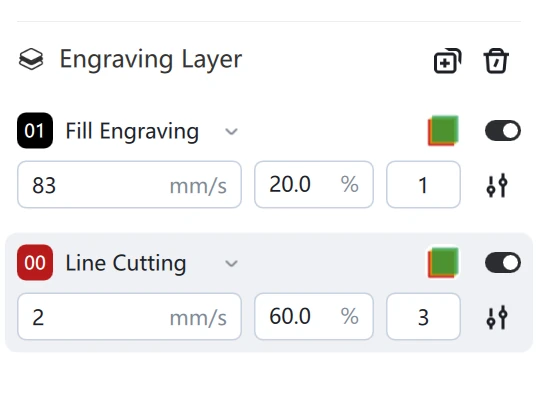

• Заливочная гравировка, скорость: 83 мм/мин, мощность: 20%, проходов: 1
• Линейная резка, скорость: 2 мм/мин, мощность: 60%, проходов: 3

Это более крупный макет размером 140 x 120 мм, и процесс резки и гравировки занял 5 минут 34 секунды.

Заключение

Лазерный гравер Creality Falcon T1 5-in-1 имеет модульную конструкцию, поддерживающую пять различных лазерных модулей, включая диодные (20 Вт и 40 Вт), волоконный, MOPA и УФ. Это делает его сверхуниверсальным станком, работающим с деревом, акрилом, металлами, специальными материалами, цветной гравировкой, внутренней 3D-гравировкой и другими задачами.

Для этого обзора не были получены более экзотические модули MOPA и УФ, обеспечивающие цветную и внутреннюю 3D-гравировку, однако были проведены реальные испытания как с 20-ваттным волоконным, так и с 40-ваттным диодным лазерным модулем. Программное обеспечение оказалось простым в использовании как на мобильных устройствах, так и на компьютерах, а станок выдавал качественные изделия с достойной скоростью и точностью, а также безопасностью благодаря полностью закрытой конструкции. Станок T1 также оснащен системой камеры с ИИ, автоматической фокусировкой и удобными способами подключения (USB и WiFi), что упрощает начало работы. Он хорошо подходит для профессиональных пользователей, производителей продукции и всех, кто ищет универсальный многофункциональный лазерный станок, способный справляться с различными типами задач. Возможно, вскоре будут получены модули MOPA или УФ, и тогда стоит ожидать вторую часть обзора.

Хотелось бы поблагодарить компанию Creality за предоставление лазерного гравера Falcon T1 вместе с 20-ваттным волоконным и 40-ваттным диодным лазерными модулями для обзора. Creality Falcon T1 с 20-ваттным волоконным модулем продается за $2,429 на Amazon или в магазине Creality , и можно также пойти страница лазерного модуля добавить лазерный модуль 40 Вт за $1259 и/или лазерный модуль 20 Вт за $809. Модуль MOPA 60 Вт за $3059 и УФ-модуль 5 Вт за $2339 пока недоступны, за исключением последнего в составе комплекта T1 лазерный гравер + УФ-модуль. Когда все модули станут доступны, полный комплект лазерного гравера Creality Falcon T1 5-в-1 будет стоить около $10 000, хотя непонятно, зачем нужна модель с 20-ваттным диодным лазером, если у вас уже есть 40-ваттный диодный лазерный модуль.
