Плата Maker Go ESP32-C5-EVB оснащена интерфейсом RS-485, четырьмя реле, четырьмя оптоизолированными входами

Maker Go ESP32-C5-EVB — это плата на ESP32-C5 с четырьмя реле, четырьмя оптоизолированными входами, связью RS-485 и поддержкой Wi-Fi 6, Bluetooth Low Energy 5.0 и Thread/Zigbee.

Это вариант Maker Go ESP32-C6-EVB , выпущенного в 2024 году, в котором модуль ESP32-C6 заменен на ESP32-C5, а разъем GPIO — на клеммную колодку для RS-485. Maker Go ESP32-C6-EVB был в основном клоном Olimex ESP32-C6-EVB , и хотя Olimex уже выпустил свой собственный ESP32-C5-EVB , он имеет другую конструкцию с двухканальным реле.

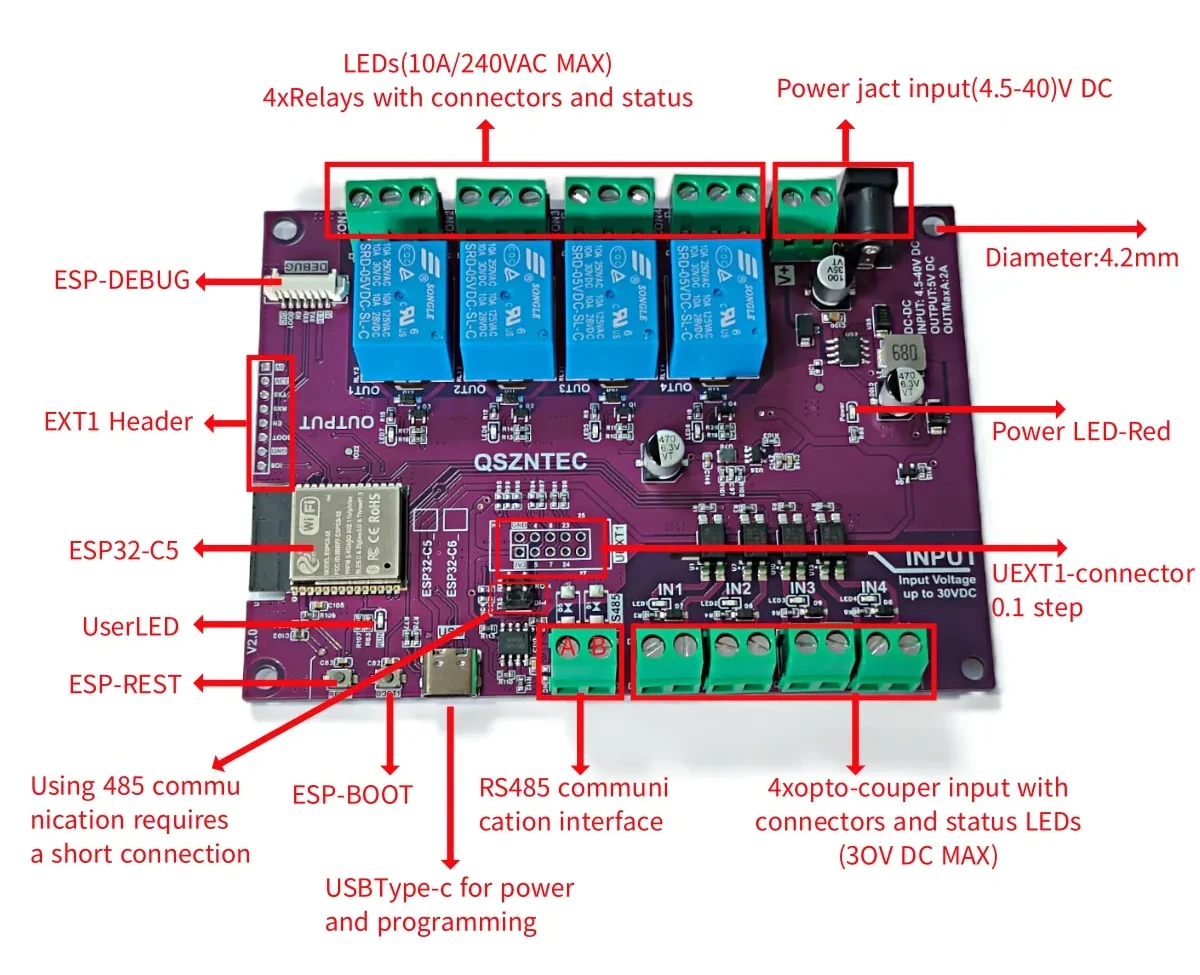

Характеристики Maker Go ESP32-C5-EVB:

Беспроводной модуль – DOIT ESPC5-32 module
- SoC – Espressif Systems ESP32-C5
  - CPU
    - Одноядерный 32-битный процессор RISC-V с тактовой частотой до 240 МГц
    - Энергоэффективное ядро RISC-V с тактовой частотой 40 МГц, выступающее в роли основного процессора для энергочувствительных приложений
  - Память – 384 КБ встроенной SRAM, поддержка внешней PSRAM
  - Хранилище – 320 КБ ПЗУ, поддержка внешней флэш-памяти
  - Связь
    - Двухдиапазонный 802.11ax WiFi 6 в диапазонах 2,4 ГГц и 5 ГГц, с поддержкой стандарта 802.11b/g/n WiFi 4 для обратной совместимости
    - Bluetooth 5.0 Low Energy (LE)
    - радиомодуль 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter
- Хранилище – 4 МБ SPI flash
- PCB-антенна
USB – порт USB Type-C для программирования и отладки через JTAG
Входы/выходы и расширение
- 4 реле (10A/240VAC) с 3-контактными клеммными колодками
- 4 оптоизолированных входа для постоянного напряжения до 30 В
- Клеммная колодка RS485
- 2 разъема UEXT
Отладка/Программирование – разъем ESP-DEBUG, совместимый с ESP-PROG
Разное
- Кнопки сброса и пользователя
- Пользовательский светодиод
Питание – 4,5 – 40 В постоянного тока через разъем питания или 2-контактный клеммник
Размеры – 12,2 x 8,7 мм

Компания предоставляет PDF-схемы и скетчи Arduino для RS485, реле и оптоизолированных входов на вики на ICBBuy , где плата также известна как ESP32-C5-EVBPlus.

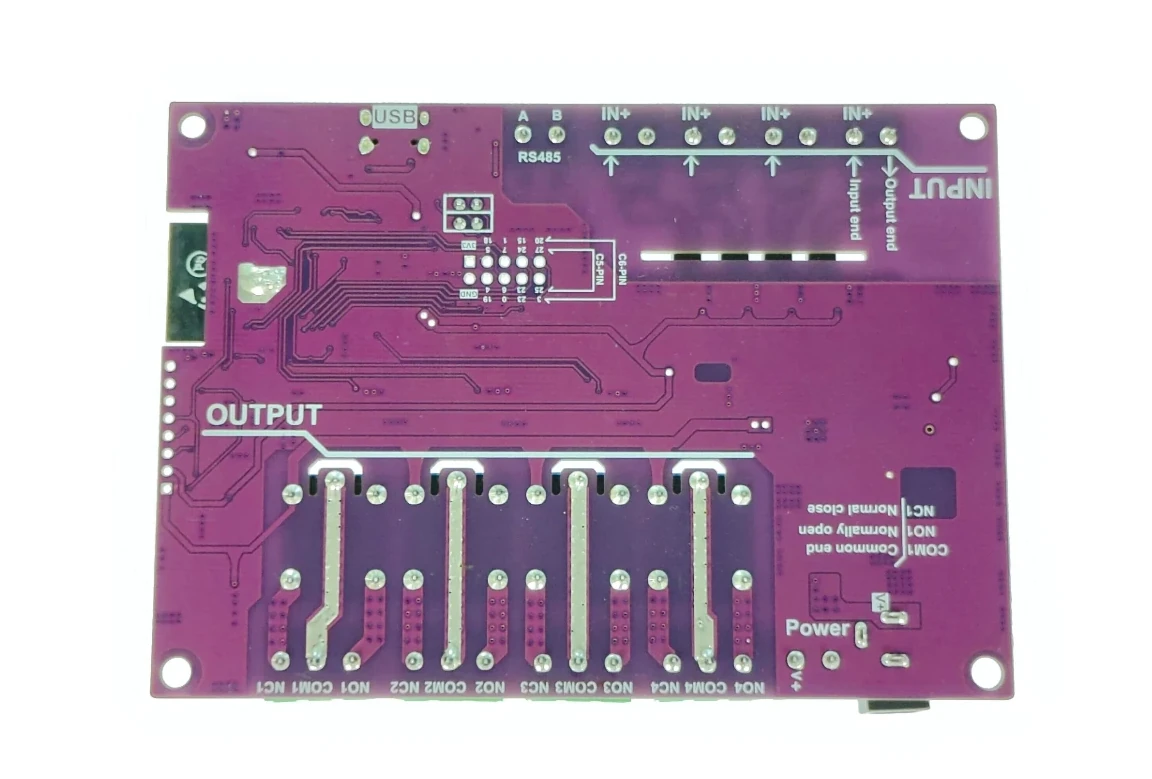

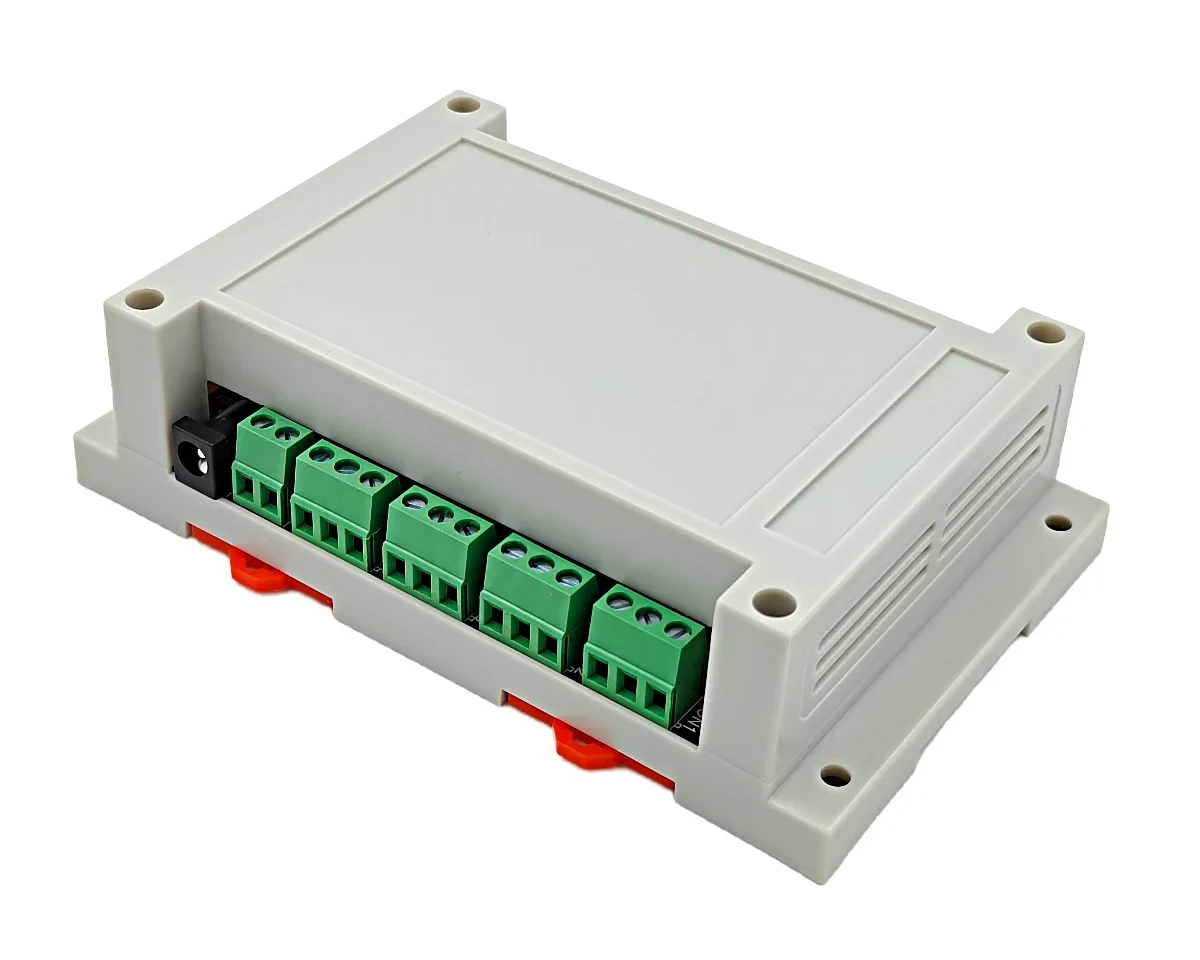

Также с платой предлагается корпус для монтажа на DIN-рейку, и он, судя по всему, тот же, что использовался с предыдущей моделью ESP32-C6-EVB.

Впервые плата Maker Go ESP32-C5-EVB была найдена на AliExpress за $21.15 . Однако это только за саму плату, а компания продает корпус для DIN-рейки за $7.12 В качестве альтернативы доступны плата и комбинация плата+корпус на Tindie за $14.95 и $20.95 , соответственно.
