QuadRF — это программно-определяемый радиомодуль (SDR) с конфигурацией 4×4 MIMO на базе одноплатного компьютера Raspberry Pi 5, работающий как RF-камера реального времени. Он позволяет пользователям визуализировать радиосигналы в окружающей среде с помощью телефона или компьютера, запускающего приложение дополненной реальности.

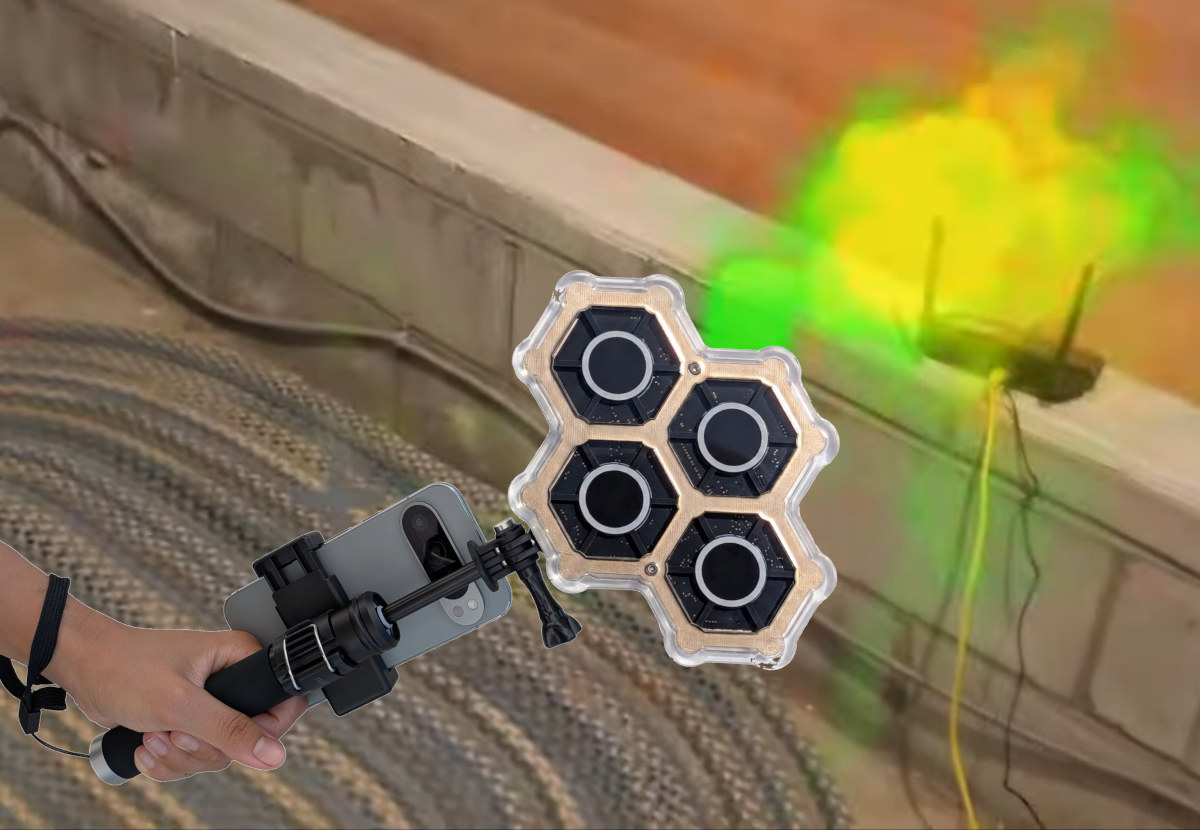

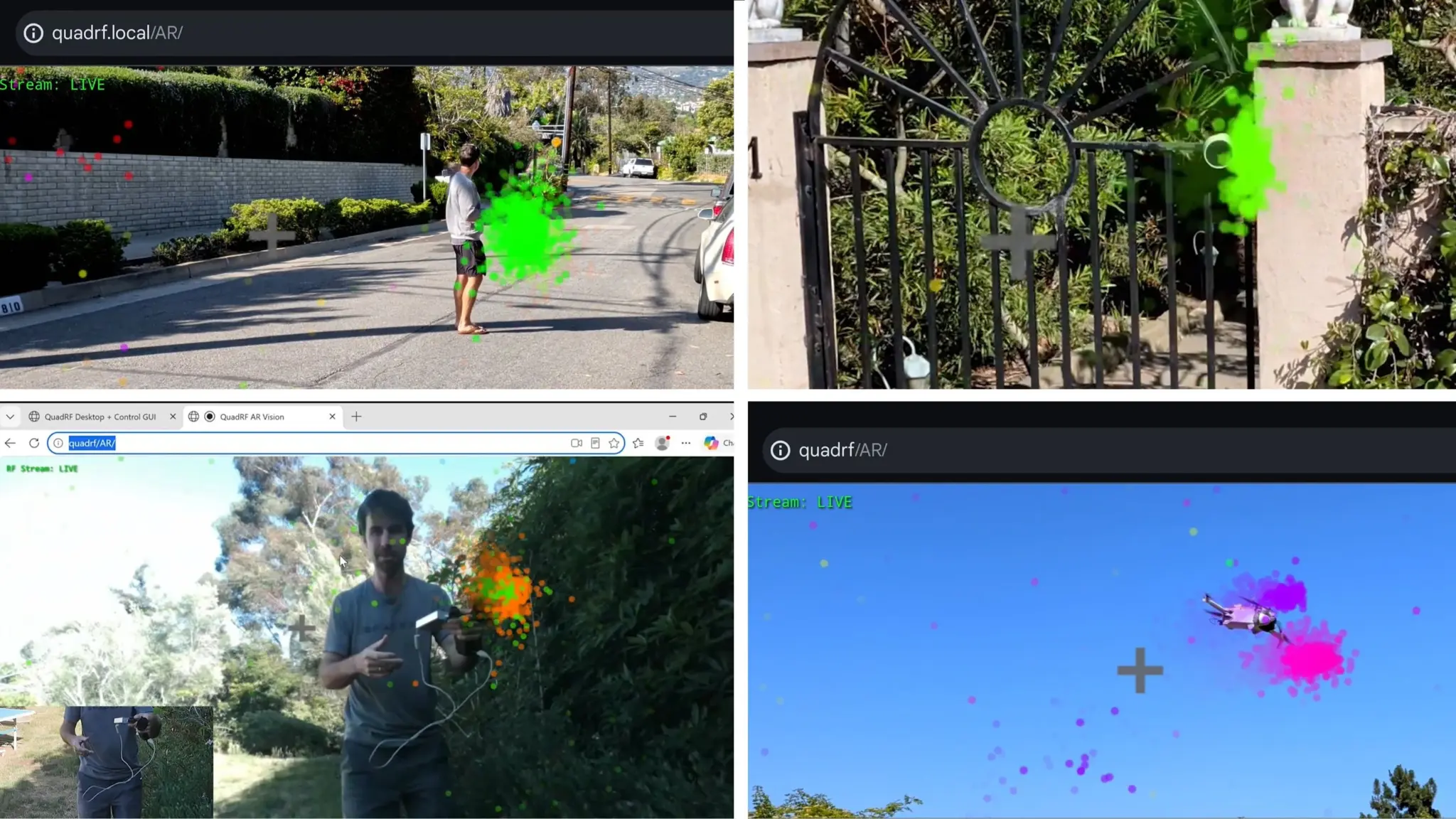

QuadRF измеряет разницу во времени прихода сигнала с помощью четырёх когерентных антенн и отображает живую RF-накладку прямо на телефоне или ноутбуке с частотой 30 кадров/с, позволяя видеть RF-сигналы от Wi-Fi-устройств, беспроводных камер, смартфонов, дронов, маяков и лабораторных передатчиков.
Характеристики QuadRF:
- Вычисления и обработка сигналов
- Одноплатный компьютер Raspberry Pi 5 для бортовых вычислений и управления.
- ПЛИС Lattice ECP5 (LFE5U-45F-7BG256I) для распределённой цифровой обработки сигналов и формирования диаграммы направленности.
- Смесители MAX2850 (повышающий) и MAX2851 (понижающий) от Analog Devices.
- Канал передачи данных MIPI со скоростью 5,6 Гбит/с между RF-ПЛИС и Pi 5.
- Прямая локальная обработка на Pi 5 или потоковая передача по сети для внешней обработки.
- RF и беспроводная связь
- 4 канала Rx / 4 канала Tx, полнодуплексные, полностью цифровые тракты.
- Диапазон частот: 4,9–6,0 ГГц (C-диапазон).
- Мгновенная полоса пропускания до 40 МГц на антенну.
- Мощность передачи до 1 Вт на антенну.
- 4 сменные антенны с двойной поляризацией (RHCP и LHCP).
- Интерфейсы
- Видеовыход: порт Micro HDMI
- Сеть: гигабитный Ethernet и Wi-Fi
- USB: хост-интерфейс USB 3.0
- Электропитание
- 5 В постоянного тока через порт USB-C

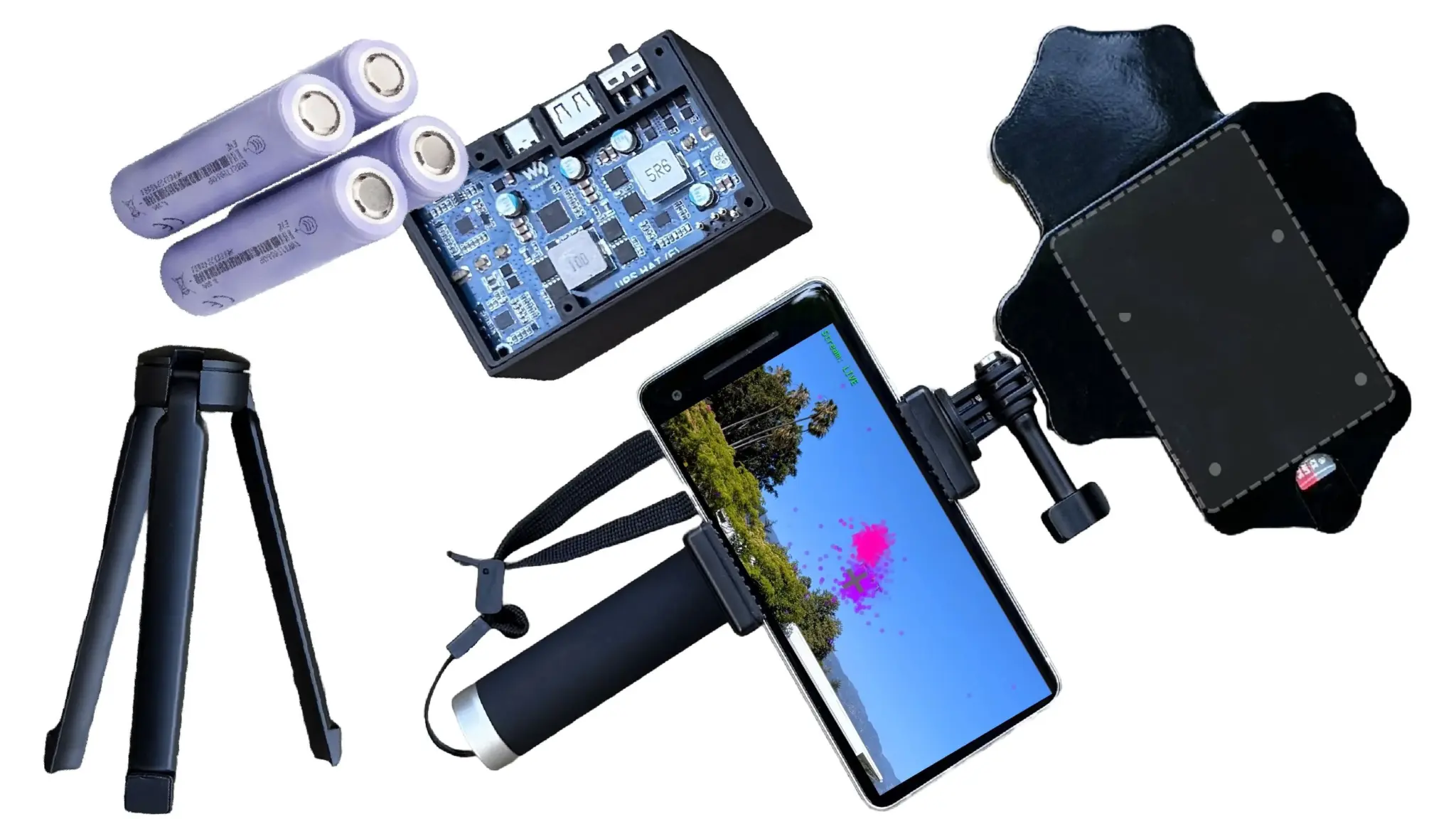

- Опциональный мобильный расширительный комплект с крепящимся сзади блоком аккумуляторов для литиевых элементов 21700, обеспечивающий 5–6 часов автономной работы (только приём) или 3–4 часа при 100% нагрузке на передатчик.
- Габариты: 15 см x 11 см x 4 см
- Вес
- Плата QuadRF + антенна: ~ 35 г
- Комплект QuadRF с корпусом: ~ 190 г
- Полный комплект с аксессуарами: ~ 670 г

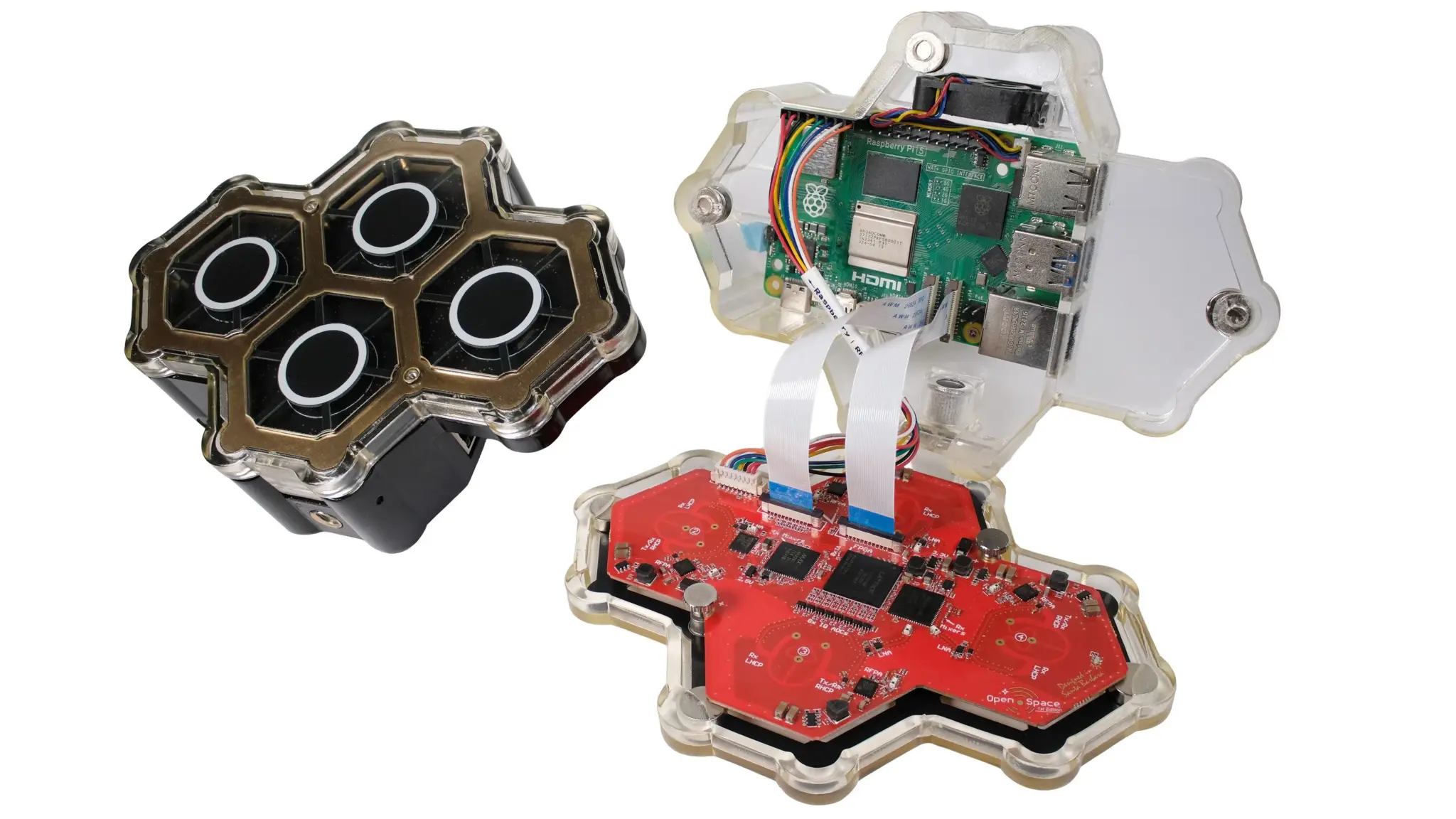

Полный комплект включает плату QuadRF, магнитный корпус с прозрачной передней панелью, четыре сменные антенны с двойной поляризацией, Raspberry Pi 5, вентилятор охлаждения, настольный штатив/переносной держатель с креплением для смартфона для работы с дополненной реальностью, блок питания 27 Вт USB PD, различные кабели и разъёмы, а также карту microSD с предустановленным ПО.

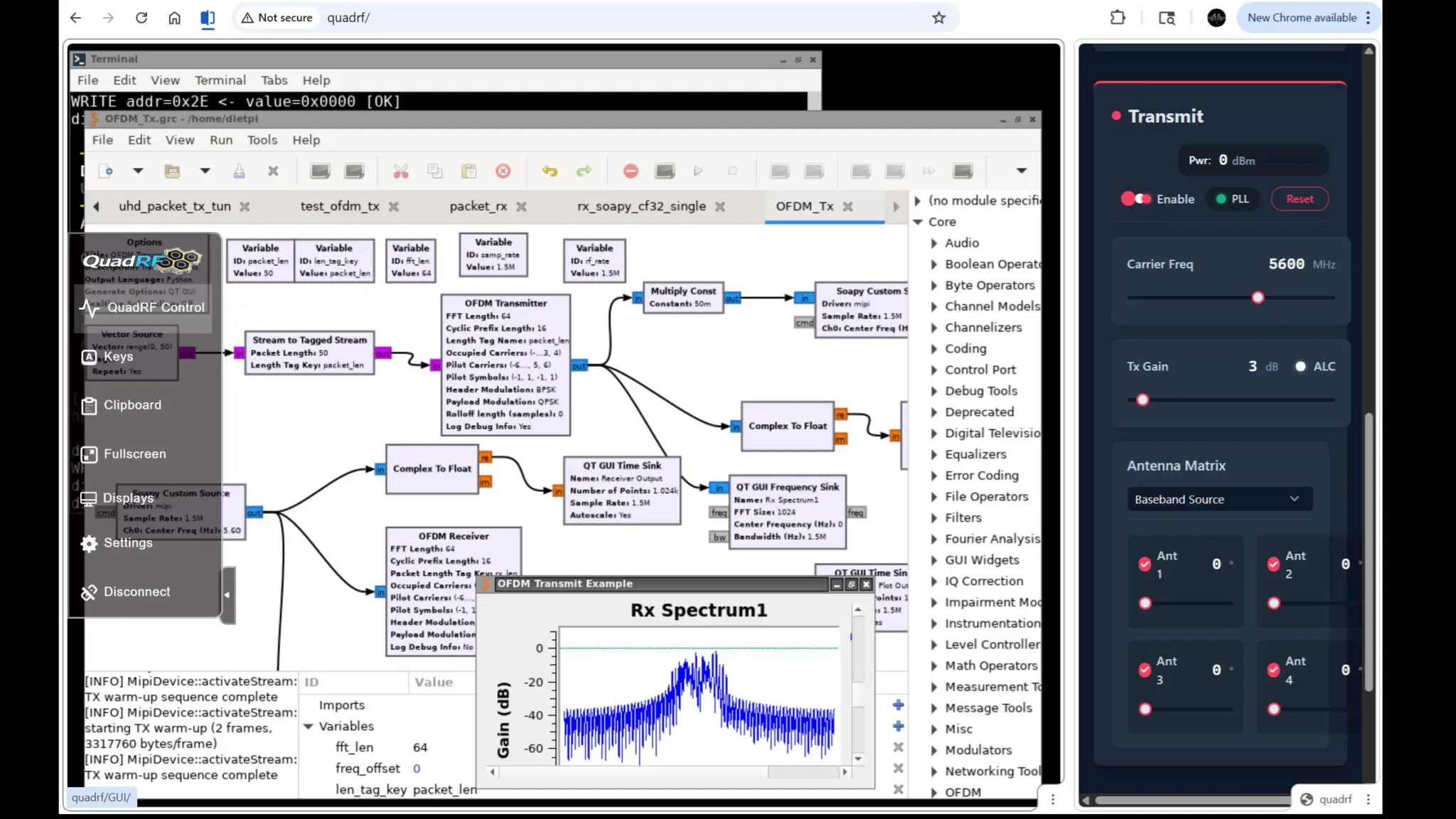

Программное обеспечение полностью открытое, распространяется по лицензии GPLv2 и включает веб-интерфейс WebRF GUI (http://quadrf/), драйверы, веб-удалённый рабочий стол и прямой доступ к Linux (по всей видимости, DietPi, судя по скриншоту ниже) на Raspberry Pi 5. Решение также совместимо с GNU Radio, SoapySDR и ZeroMQ. Поток дополненной реальности работает на iOS, Android или настольных компьютерах. Кроме того, ПО доступно на GitHub ; файлы проектов и симуляции антенн будут опубликованы в ближайшее время, до завершения краудфандинговой кампании. Вы также можете ознакомиться с документацией на сайте MoonRF .

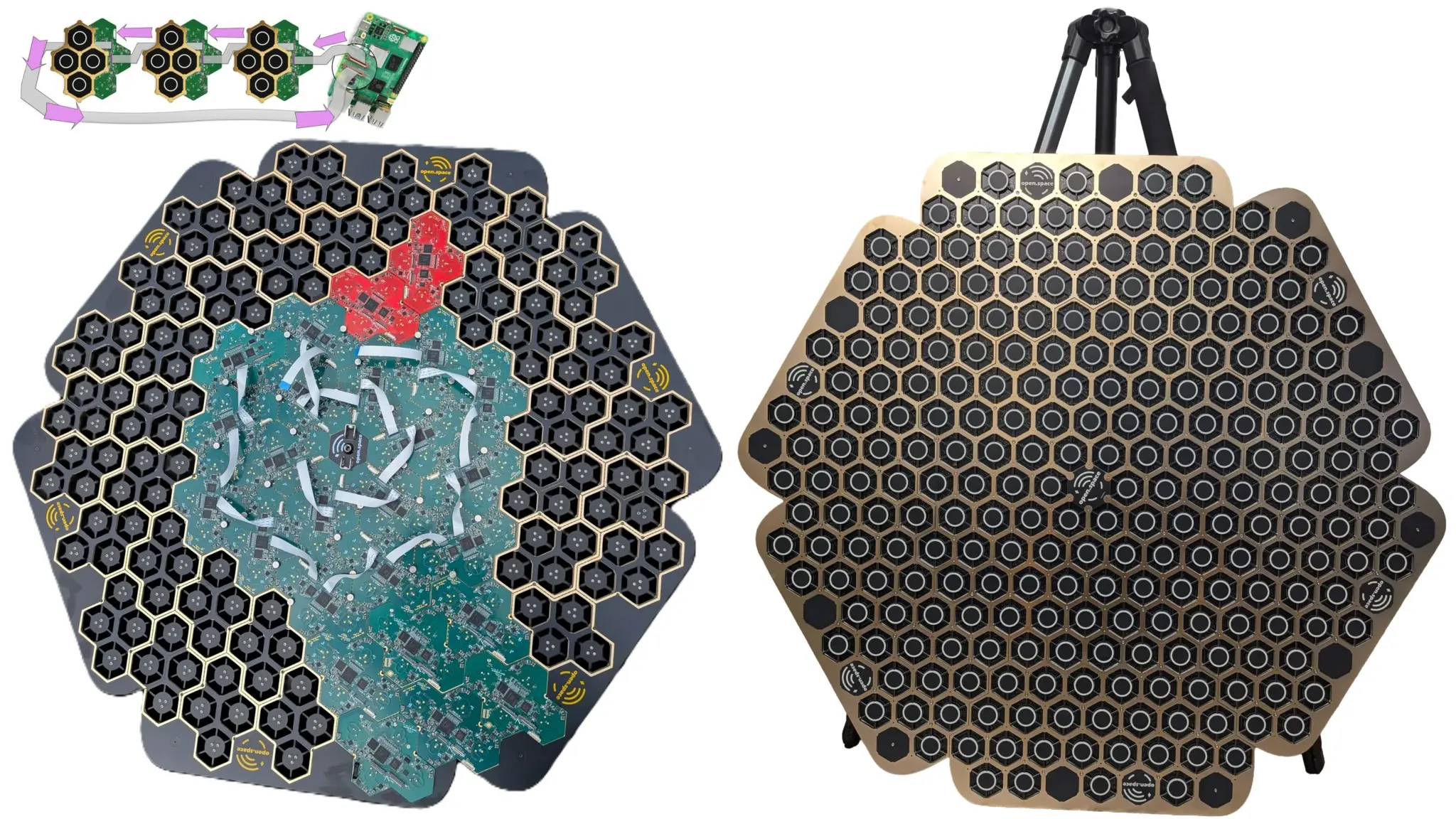

Шестиугольный дизайн, напоминающий пчелиные соты, не просто эстетичен: несколько плат QuadRF можно устанавливать на открытых соединительных конструкциях компании, создавая гораздо более крупные и мощные фазированные решётки. Это позволяет владельцам любительских радиостанций отражать сигналы от Луны (связь Земля–Луна–Земля), строить радиотелескоп для картографирования Млечного Пути в C-диапазоне, разрабатывать пространственные ячеистые сети большой дальности, связываться с низкоорбитальными спутниками (LEO) или экспериментировать с новыми мобильными RF-платформами. Руководство по самостоятельной сборке будет предоставлено в ближайшее время.
Компания Scale RF только что запустила QuadRF на Crowd Supply с целевой суммой сбора $100 000. Вознаграждения начинаются от $499 за комплект QuadRF, опциональный мобильный расширительный комплект добавляет $159. Набор QuadRF Six-Pack за $594 включает шесть печатных плат для исследований фазированных решёток и масштабируемого развёртывания, а также семь шлейфов MIPI FPC для последовательного соединения. Доставка бесплатна по США, в остальные страны добавляется $12. Бекеры могут ожидать отправку вознаграждений к концу сентября 2026 года, за исключением набора «Six-Pack», запланированного на январь 2027 года.
