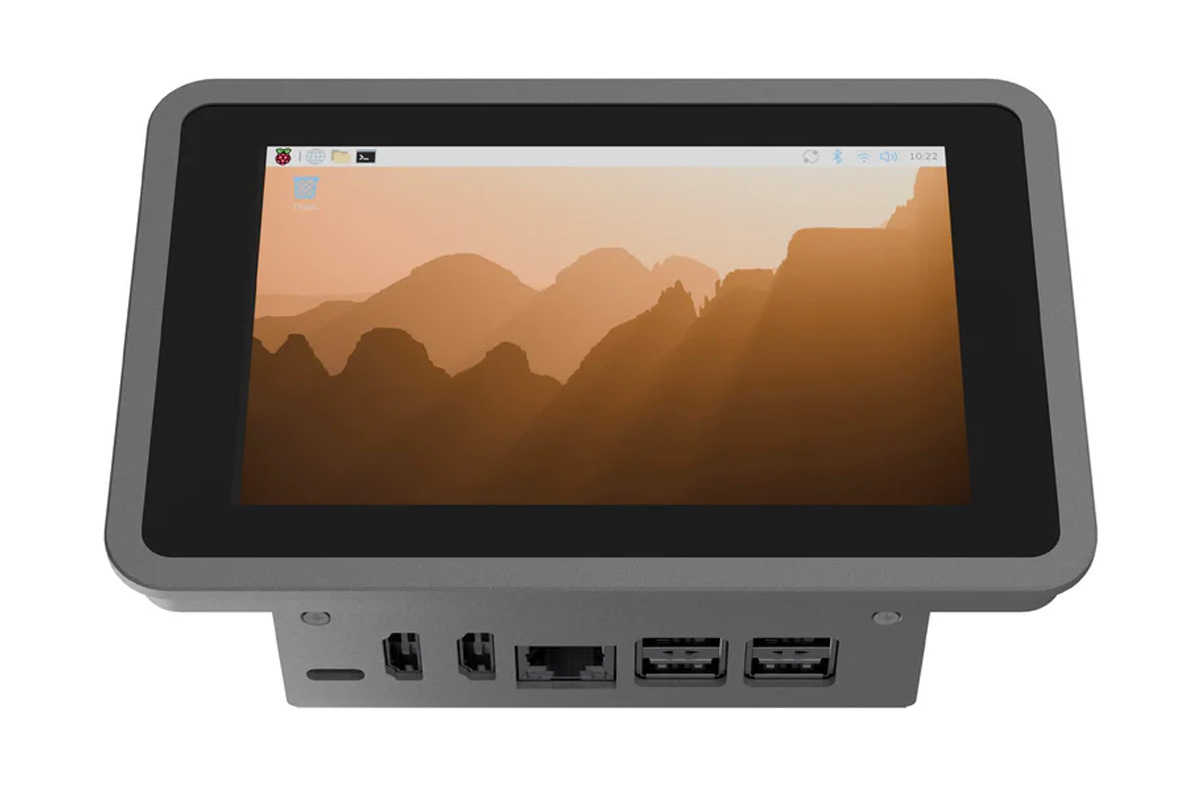

Argon Industria HMI 5C — это промышленный алюминиевый корпус, предназначенный для размещения Raspberry Pi 5 и 5-дюймовой версии Pi Touch Display 2, что превращает его в компактную систему человеко-машинного интерфейса (HMI) для панелей управления, интерфейсов автоматизации и встраиваемых дисплейных приложений.

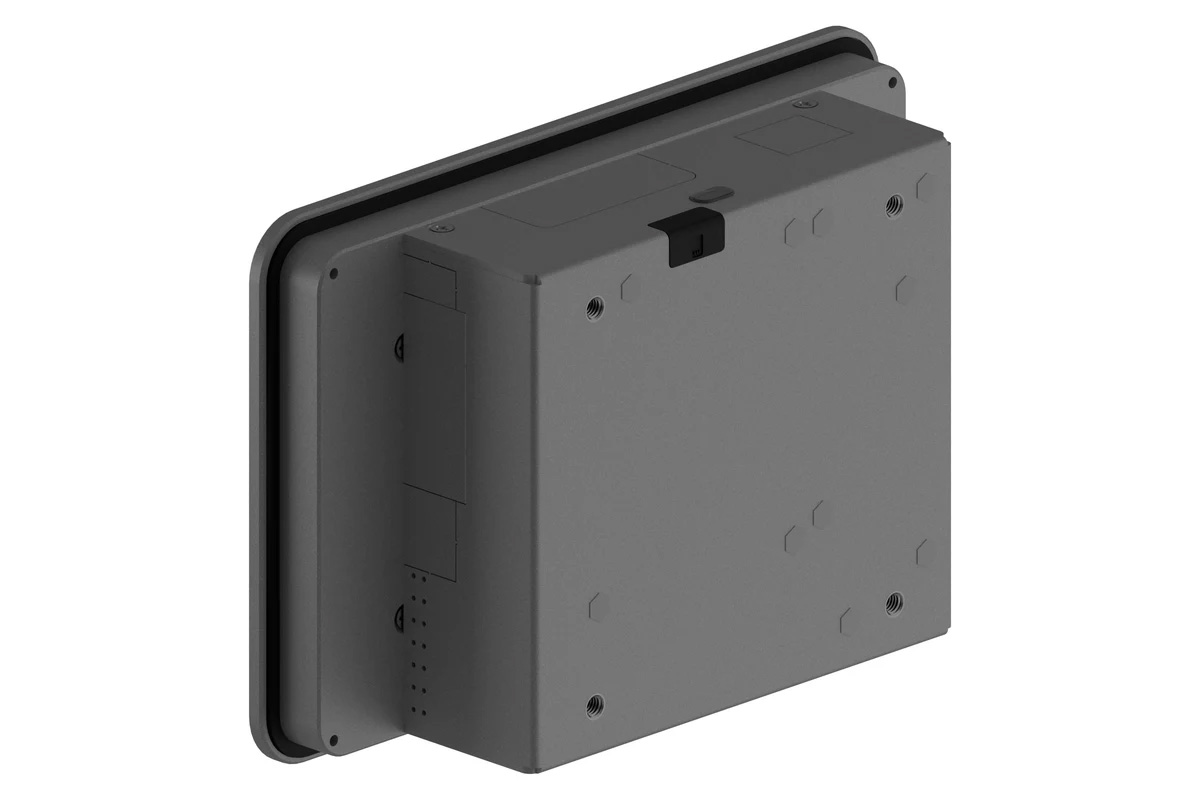

Корпус поддерживает крепление VESA и панельное крепление с мягкой пенопластовой прокладкой, обеспечивает доступ к портам USB, Ethernet, HDMI и GPIO через внутреннюю плату ввода-вывода, которая перенаправляет соединения (включая преобразование micro-HDMI в полноразмерный HDMI), и имеет вырезы для кабелей для чистой установки. Конструкция допускает расширение с помощью HAT (при удалении охлаждающей колонны), расширение памяти M.2 NVMe на базе PCIe и совместимость с различными другими модулями.
Технические характеристики Argon Industria HMI 5C:
- Совместимость – Raspberry Pi 5
- Поддерживаемый дисплей – официальный Raspberry Pi Touch Display 2 (5 дюймов, разрешение 720 x 1280)
- Доступ к портам
- Дисплей – HDMI (перенаправлен, полноразмерный через внутреннюю плату)
- Сеть – разъем Gigabit Ethernet RJ45
- USB – 4 порта USB
- Расширение – доступ к разъему GPIO
- Расширение
- Совместимость с HAT Raspberry Pi (отключается при установке охлаждающей колонны)
- Опциональное расширение PCIe M.2 NVMe через дополнительную плату
- Плата ввода-вывода для перенаправления портов и более аккуратного управления кабелями
- Питание – плата ввода-вывода также перенаправляет вход питания USB-C на нижний край
- Габариты – TBD (уточняется)
- Корпус
- Промышленный алюминиевый корпус для долговечности и отвода тепла
- Пассивная охлаждающая колонна передает тепло от Pi 5 на корпус
- Варианты крепления – VESA, панельное крепление или установка на столе

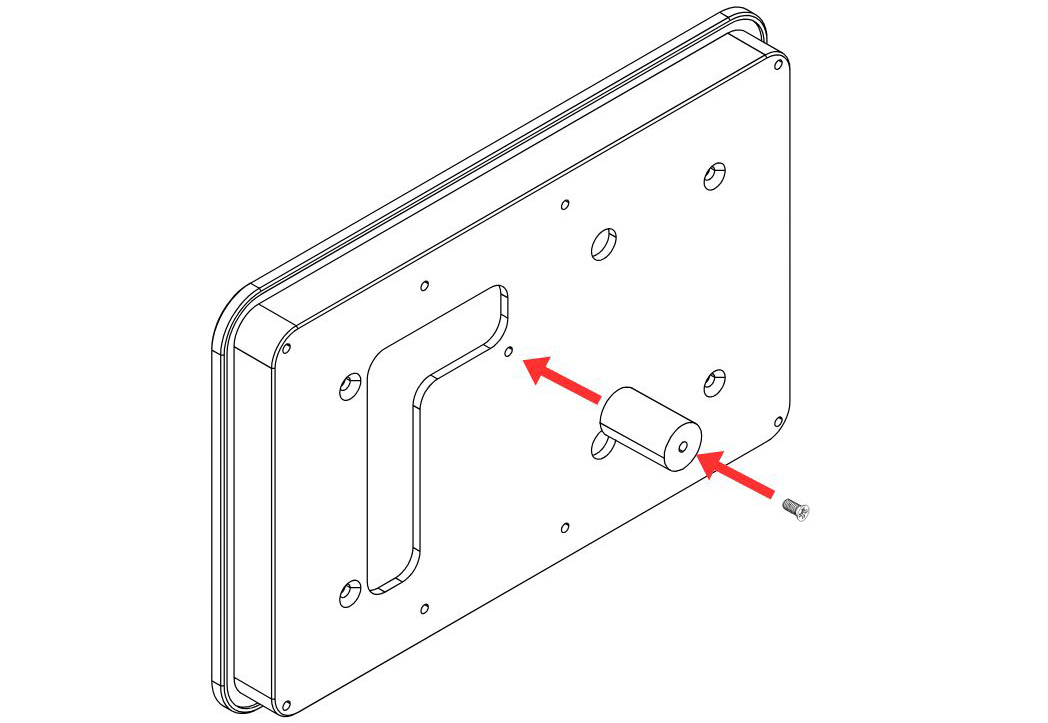

Интересно, что корпус использует физическую охлаждающую колонну вместе с тяжелым алюминиевым корпусом в качестве большого пассивного радиатора для охлаждения Raspberry Pi 5. Однако установка этой охлаждающей колонны занимает пространство, которое в противном случае использовали бы дополнительные платы, поэтому для использования HAT ее необходимо удалить и вместо этого применять активное охлаждение или низкопрофильные радиаторы.
Компания также упоминает, что корпус поддерживает Cytron Industrial IO HAT+ для подключения к автоматизации и устаревшему оборудованию, и будет совместим с предстоящими модулями связи Argon Industrial, которые превратят HMI в центральный узел для подключенных систем.

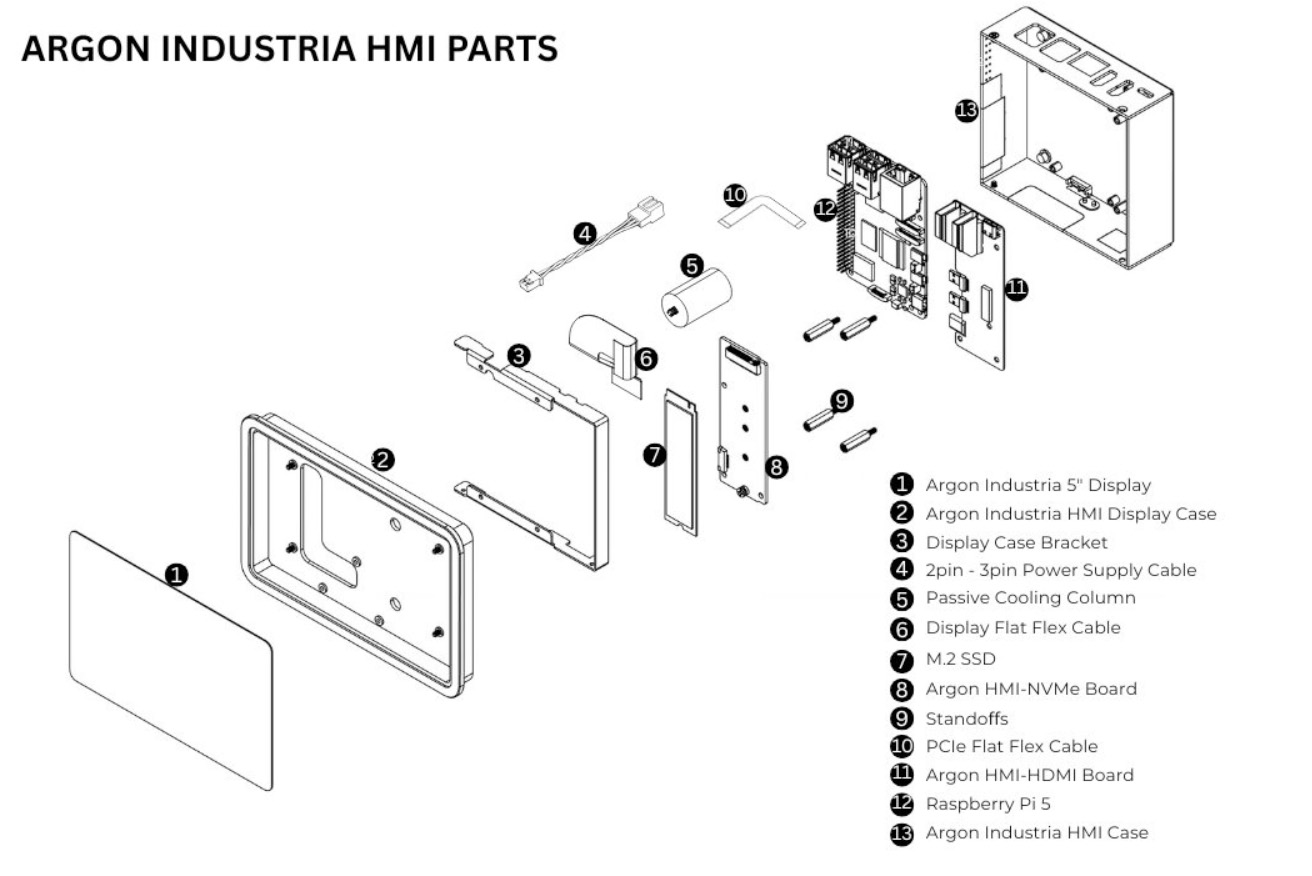

Из руководства по сборке Argon Industria HMI видно, что компания использует дочернюю плату ввода-вывода для маршрутизации всех портов к одному краю корпуса для более аккуратного управления кабелями. Но при ближайшем рассмотрении дочерняя плата очень похожа на Waveshare Pi5 Connector Adapter , что также означает, что можно использовать более новый Connector Adapter (C) для добавления еще одного накопителя M.2 2230/2242 NVMe SSD в систему.
Корпус Argon Industria HMI 5C доступен в магазине Argon40 за 35,00 долларов США , а полный комплект можно приобрести на Cytron за 511 долларов США с Raspberry Pi 5 16GB и IO HAT+, или корпус + 5-дюймовый RPi Touch Display 2 за 93,25 доллара. При наличии 7-дюймового Raspberry Pi Touch Display 2 предлагается корпус Argon Industria HMI 7C от Argon или Cytron.
