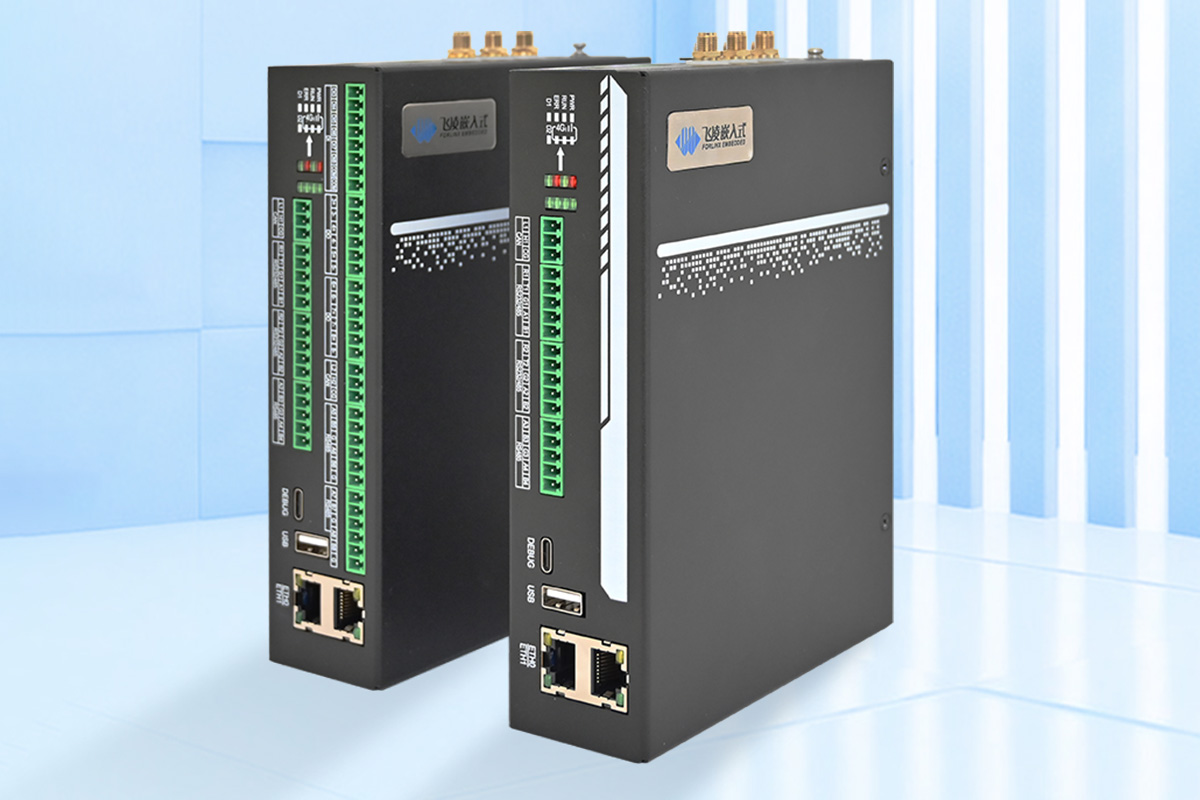

Компания Forlinx Technology недавно представила FCU1501 — прочный промышленный встраиваемый компьютер и IoT-шлюз с пассивным охлаждением, построенный на процессоре Rockchip RK3506J с тремя ядрами Cortex-A7 и одним ядром Cortex-M0. Система предназначена для высоконадежного сбора данных и преобразования протоколов в суровых условиях эксплуатации.
Шлюз выпускается в двух вариантах (базовом и расширенном), которые имеют схожие габариты, но в основном различаются плотностью интерфейсов. Обе модели оснащены до 512 МБ оперативной памяти DDR3, 8 ГБ флеш-памяти eMMC, двойным Fast Ethernet, двухдиапазонным Wi-Fi и Bluetooth 5.0, а также поддержкой 4G LTE Cat 1. Области применения включают автоматизацию, железнодорожный транспорт и интеллектуальное производство. Система поддерживает широкий промышленный температурный диапазон (от -40°C до +85°C) и соответствует стандартам электромагнитной совместимости третьего уровня.
Характеристики Forlinx FCU1501:
- Система на кристалле – Rockchip RK3506J
- ЦП
- 3 ядра Arm Cortex-A7 с частотой до 1,5 ГГц
- Ядро реального времени Arm Cortex-M0
- ГП – Только 2D GPU
- Нет VPU, нет NPU
- ЦП
- Системная память – 256 МБ или 512 МБ DDR3
- Накопитель
- 256 МБ NAND Flash или
- 8 ГБ флеш-памяти eMMC
- Сетевые интерфейсы
- 2 порта Fast Ethernet RJ45 10/100 Мбит/с (автоопределение, без PoE)
- Двухдиапазонный Wi-Fi и Bluetooth 5.0 с двумя антенными интерфейсами
- Опциональная сотовая связь 4G LTE Cat 1 через слот Nano SIM
- USB – 1 порт USB 2.0 Type-A (поддерживает прошивку ОС)
- Последовательные интерфейсы

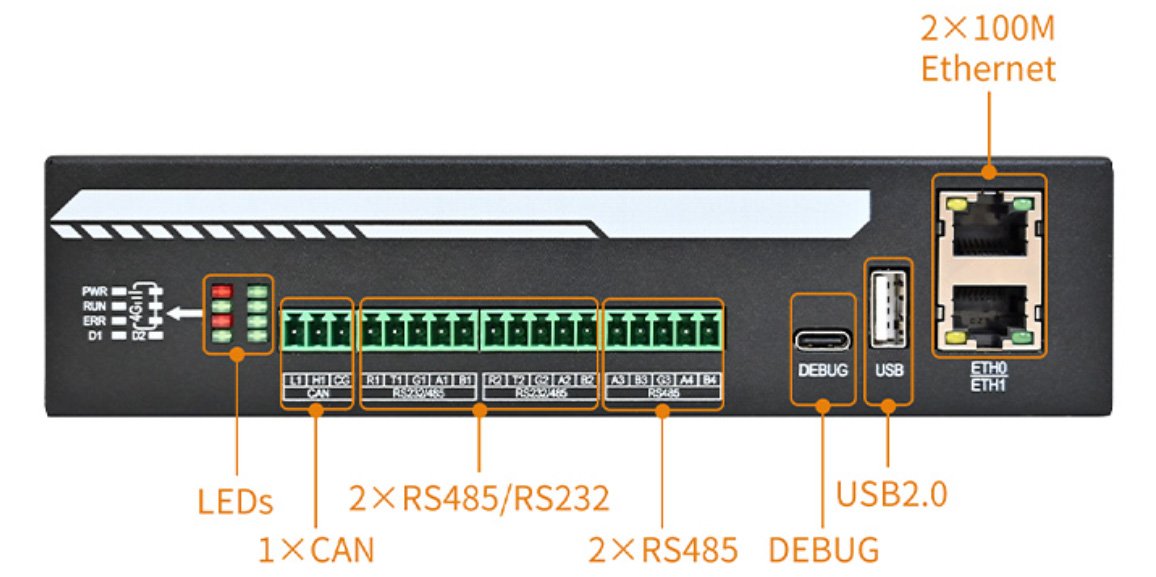

- 4x RS485, 2x RS232, 1x CAN FD / CAN 2.0B (Базовая версия)

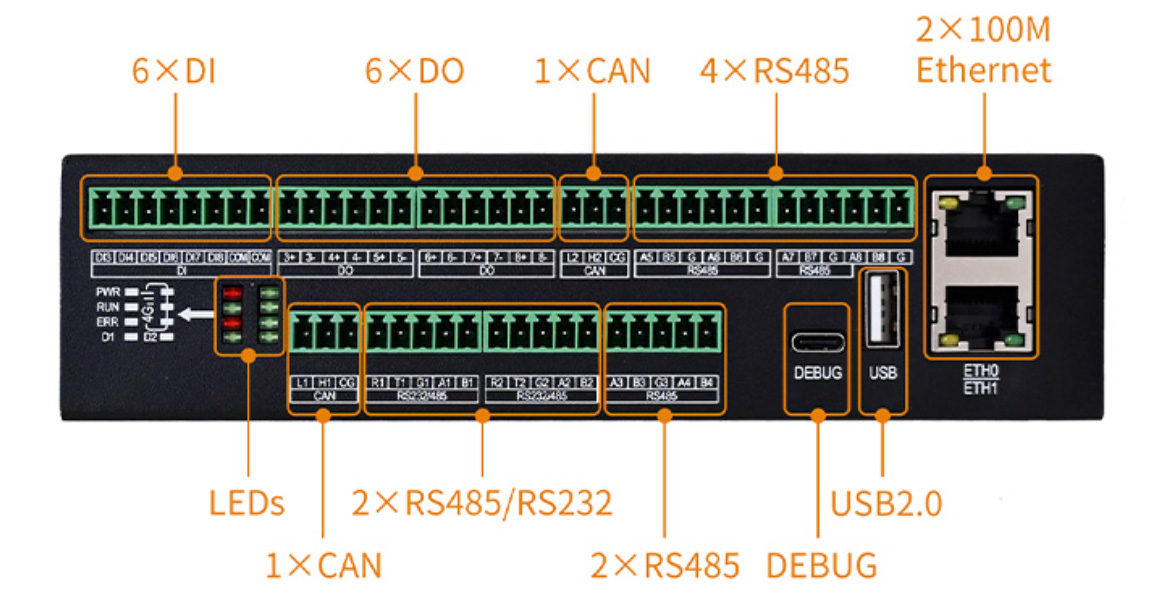

- 8x RS485, 2x RS232, 2x CAN FD / CAN 2.0B (Расширенная версия)
- RS232 мультиплексирован с RS485; все каналы имеют независимую цифровую землю
- Прочие вводы/выводы
- 2x DI (Сухой контакт), 2x DO (Релейный выход, нормально разомкнутый, 5А 250В перем. тока / 5А 30В пост. тока) (Базовая версия)
- 8x DI, 8x DO (Расширенная версия)
- Отладка – Отладочный порт USB Type-C
- Разное
- 8 светодиодов (Питание, Работа, Ошибка, 3 индикатора сигнала 4G, 2 определяемых пользователем)
- Аппаратный сторожевой таймер, встроенные RTC с резервным питанием от батареи и зуммер
- Клавиша «RESET KEY» для однокнопочного восстановления сетевых параметров (настраивается)

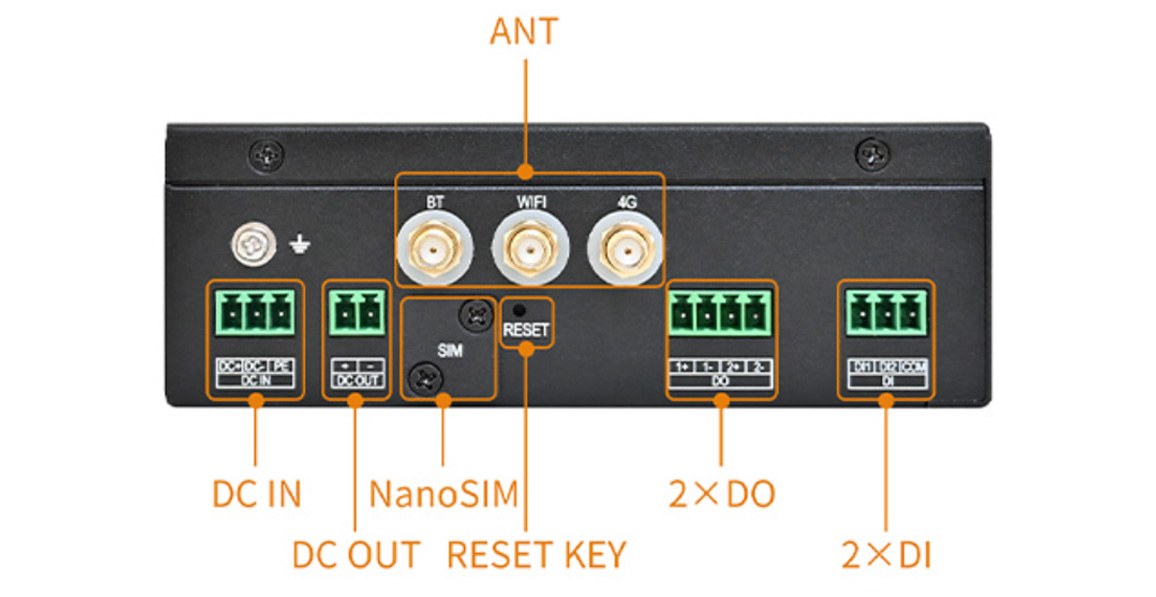

- Питание
- Широкий вход постоянного тока 9В–36В через клеммную колодку (Номинал 12В/3А)
- Защита от обратной полярности и перегрузки по току
- Выход постоянного тока (совпадает с входным напряжением)
- Габариты
- 177 x 130.5 x 45 мм (только корпус)

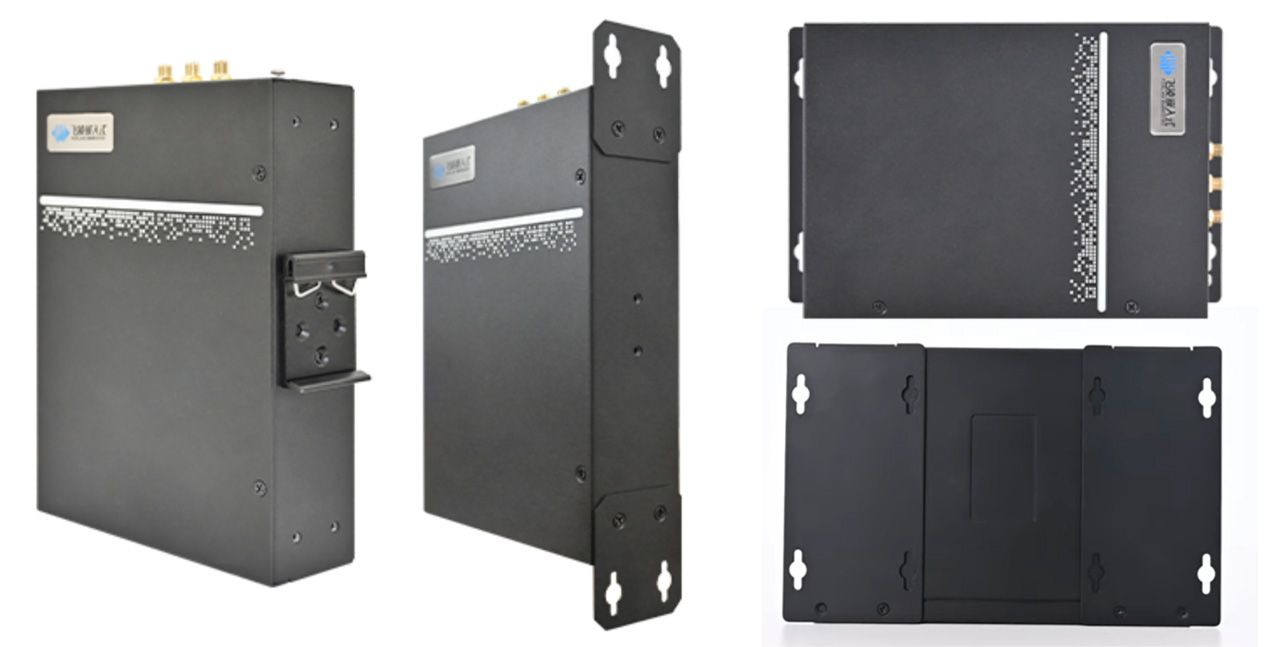

- 187 x 152 x 45 мм (включая крепления, клеммы и основание антенны)
- Вес — 0.8 кг (Базовая версия) / 0.9 кг (Расширенная версия)
- Температурный диапазон — Рабочий: от -40°C до +85°C; Пассивное охлаждение / Безвентиляторное исполнение
- Сертификации — CE, FCC, RoHS, EMC Level 3
Примечание: Модули 4G LTE, как известно, часто заблокированы по региону в зависимости от поддерживаемых частотных диапазонов. Forlinx не указывает, какой именно LTE-модуль используется (например, Quectel или SIMCom) или какие диапазоны поддерживаются.
Информация о программном обеспечении ограничена, компания лишь упоминает, что FCU1501 работает на ядре Linux 6.1 и предустановлены промышленные протоколы и промежуточное ПО, включая Modbus (преобразование и сквозная передача TCP/RTU), TCP/IP, SSH, OpenVPN, Nginx и поддержку обратного прокси.

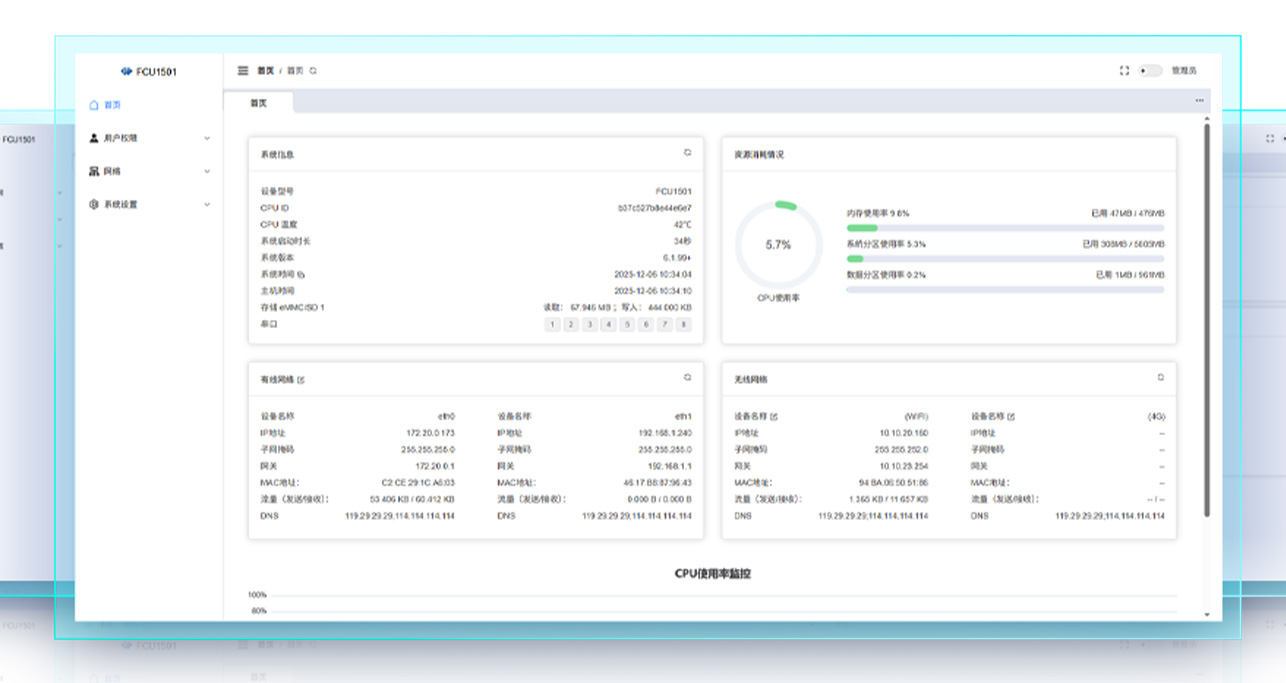

Также компания представляет веб-интерфейс управления, позволяющий пользователям настраивать сетевые параметры, корректировать параметры связи и проверять состояние системы прямо из веб-браузера без необходимости установки специального ПО, что упрощает настройку и обслуживание.
Ранее мы писали о других промышленных аппаратных платформах на базе Rockchip RK3506J, таких как одноплатный компьютер Banana Pi BPI-Forge1 , системный модуль ArmSoM CM1 или системный модуль Forlinx FET3506J-S , но это первый раз, когда мы рассматриваем шлюз IoT или готовую систему на базе трехъядерного SoC RK3506J от Rockchip.
Промышленный IoT-шлюз Forlinx FCU1501 с пассивным охлаждением теперь доступен для заказа на Tmall по цене от ¥929 (около $134.41) за расширенную версию с 4G (512 МБ+8 ГБ) и блоком питания, что очень конкурентоспособно с учетом характеристик. Более подробная информация, включая аппаратные спецификации и руководства пользователя, доступна на странице продукта .
