M5Stack Stamp-P4 – крошечная плата ESP32-P4 с USB-C и опциональной поддержкой Wi-Fi 6 и Bluetooth 5.4

Несмотря на малый размер (29.8 x 22.0 x 4.3 мм), Stamp-P4 предлагает широкий набор интерфейсов, включая разъем для камеры MIPI-CSI, интерфейс дисплея MIPI DSI, RMII Ethernet, USB 2.0 HS и до 44 GPIO, выведенных через краевые контактные площадки с шагом 1.27 мм/2.00 мм и несколько сквозных отверстий.

Характеристики M5Stack Stamp-P4:

• Система на кристалле – Espressif Systems ESP32-P4NRW32
  • ЦП
    • Двухъядерный микроконтроллер RISC-V с частотой 360 МГц с расширением инструкций для ИИ и FPU одинарной точности
    • Одноядерный энергоэффективный (LP) микроконтроллер RISC-V с частотой до 40 МГц
  • ГП – 2D акселератор обработки пикселей (PPA)
  • ВП – Поддержка кодеков H.264 и JPEG
  • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
  • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
• Хранилище – 16 МБ NOR флэш-памяти
• Дисплей – MIPI DSI (2 линии) через SMT-контакты на плате с шагом 1.27 мм
• Камера – MIPI CSI (2 линии) через BTB-коннектор (AXE516127D)
• Сетевые возможности
  • Интерфейс расширения RMII Ethernet через 1.27-мм разъемы
  • WiFi 6 на 2.4 ГГц, Bluetooth 5 и 802.15.4 (Zigbee/Thread/Matter) через опциональный модуль AddOn C6 For P4 (через BTB-коннектор SDIO 3.0)
• USB
  • 1x порт USB Type-C для питания и программирования
  • Контактные площадки для пайки с шагом 1.27 мм для USB 2.0 OTG (Хост через D+/-)

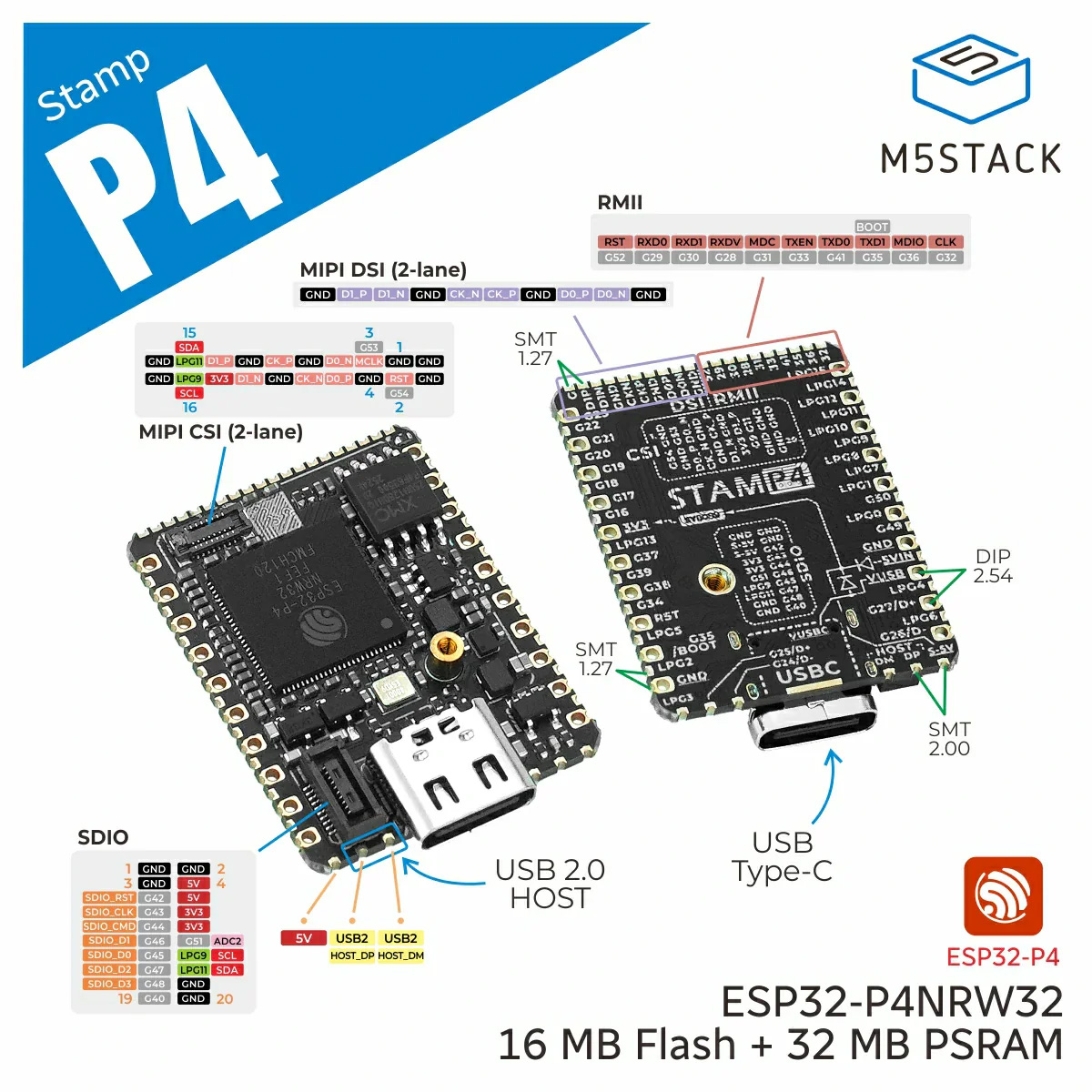

• Расширение – 44 GPIO (G0-G39, G41, G49, G50, G52), выведенных на краевые контактные площадки SMT с шагом 1.27 мм/2.00 мм и разъемы DIP с шагом 2.54 мм, с поддержкой UART, I2C HC-PBB40C-20DS-0.4V-2.5-
• Питание
  • Источник
    • Входное напряжение 5 В постоянного тока
    • Преобразователь постоянного тока SY8089AAAC
    • Защита от перенапряжения AW32901FCR (поддерживает вход >6 В)
  • Потребление
    • Работа платы без нагрузки – ~30.76 мА при 5 В
    • Режим глубокого сна – ~360.84 мкА при 5 В / 343.90 мкА при 3.3 В
• Габариты – 29.8 x 22.0 x 4.3 мм
• Варианты пайки
  • SMT (шаг 1.27 мм / 2.00 мм)
  • DIP (разъемы с шагом 2.54 мм)
• Вес – 2.7 г (продукт) / 6.1 г (брутто)
• Температура – от 0 до 40°C

Что касается программного обеспечения, компания M5Stack упоминает, что Stamp-P4 и его компаньон C6 поддерживаются ее собственной платформой визуального программирования UiFlow2 , а также Arduino IDE, фреймворком ESP-IDF и PlatformIO. M5Stack уже предоставила краткое руководство по началу работы с Arduino и пример скетча для Wi-Fi для аддона на странице документации .

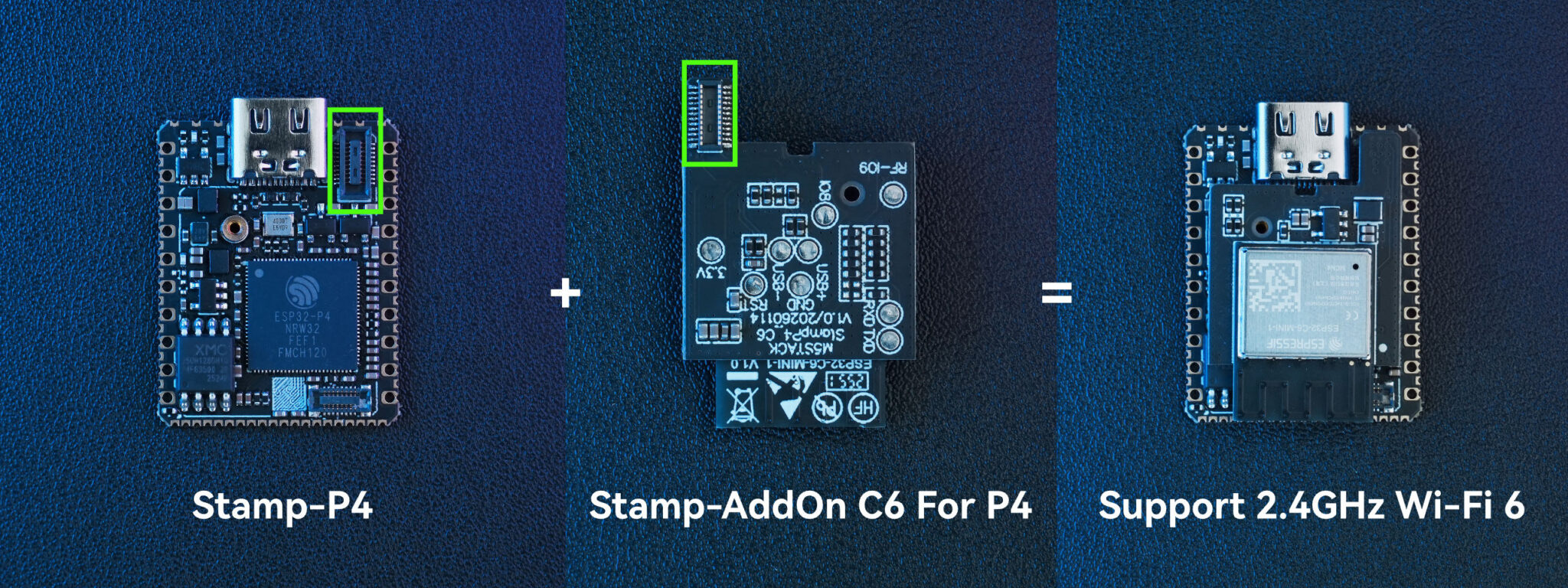

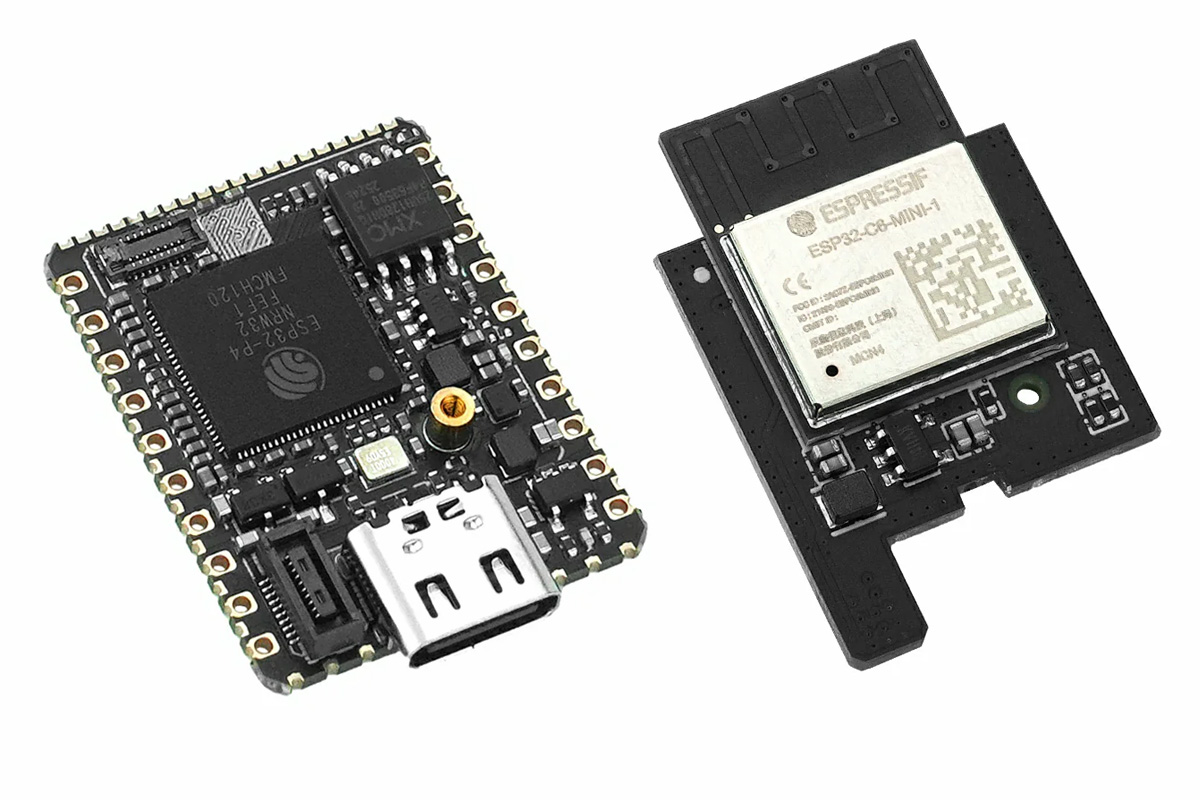

Поскольку модуль Stamp-P4 не имеет встроенной беспроводной связи, M5Stack также выпустила «Stamp-AddOn C6 для P4». Этот модуль расширения подключается непосредственно к встроенному 20-контактному интерфейсу SDIO 3.0 на Stamp-P4 для быстрого добавления беспроводных возможностей.

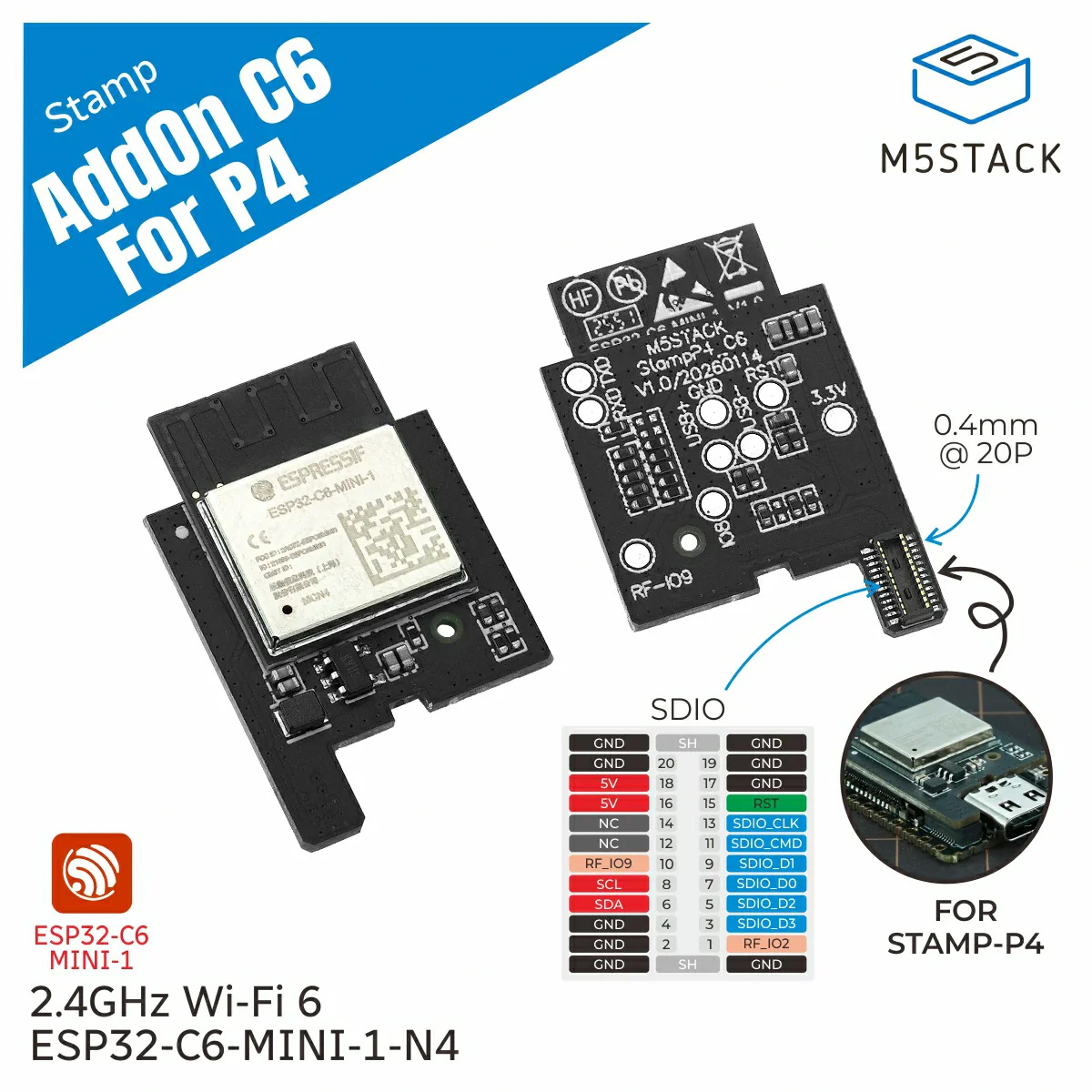

Stamp-AddOn C6 построен на основе модуля ESP32-C6-MINI-1-N4 и включает 4 МБ Flash памяти. При размерах всего 27.0 x 18.0 x 4.0 мм это готовое решение для разработчиков, создающих интеллектуальные шлюзы безопасности, устройства граничных вычислений или узлы промышленного управления, которым требуется как мощность P4, так и беспроводное соединение. Дополнительная информация, вместе с примером кода и схемой, доступна в документации к аддону .

Хотя ранее уже были описаны различные платы разработки на базе ESP32-P4, такие как   ALIENTEK DNESP32P4M ,   FireBeetle 2 ESP32-P4 dev board , и платы разработки, подобные ESP32-P4-Pi-VIEWE размером с Raspberry Pi , это первый случай, когда представлена полностью функциональная плата разработки на базе ESP32-P4, столь компактная.

Модуль M5Stamp ESP32-P4 доступен на Aliexpress за $12,95 , в то время как опциональный модуль расширения Wi-Fi 6 Stamp-AddOn C6 стоит $7,00 . Оба продукта также можно приобрести напрямую в магазине M5Stack по той же цене. Стоимость доставки будет варьироваться в зависимости от страны.
