Концепция блока питания на основе USB-C не нова, и ранее уже были представлены такие проекты, как XIAO Powerbread и Axiometa BrodBoost-C . Поскольку адаптеры питания и power bank на базе USB PD стали значительно дешевле, появились регулируемые источники питания, такие как PocketPD и BenchVolt PD . Оба имеют свои ограничения: PocketPD имеет только один выходной канал, поэтому его сложно назвать лабораторным блоком питания, а BenchVolt PD недостаточно компактен, чтобы считаться карманным.
Здесь и появляется Ampisu. Это компактный, карманный и гальванически развязанный лабораторный блок питания с тремя выходами, разработанный для размещения в кармане и включающий функции типичного полноразмерного источника питания. Он предназначен для работы с маломощными embedded-системами, отладки в полевых условиях и автоматизированных тестовых установок.
Характеристики Ampisu:
- Микроконтроллер – Raspberry Pi RP2040 двухъядерный микроконтроллер Cortex-M0+ @ 125 МГц с 264 КБ SRAM
- Память – Энергонезависимая память для сохранения конфигураций
- Вход питания
- 5 В через порт USB Type-A или USB Type-C
- Автоматическая адаптация к доступным возможностям питания хоста (поддерживает до 3 А на USB-C)
- Выходы питания
- 3 полностью гальванически развязанных выхода (через отдельные трансформаторные обратноходовые преобразователи)
- Регулируемые выходы 1 и 2 – 0 В – 7,5 В @ до 500 мА каждый
- Вспомогательный канал – 3,3 В @ до 100 мА (ограничение мощности ~500 мВт)
- Режимы комбинирования – Параллельное включение до 1 А (Последовательное включение до 15 В или двуполярное питание ±7,5 В)
- Характеристики
- Разрешение – 10 мВ / 1 мА
- Пускрябления – ~8,44 мВ СКЗ / ~39,5 мВ размах
- Стабилизация при изменении нагрузки – < 1%
- Точные двухканальные ЦАП и АЦП для задания источника постоянного тока и измерения напряжения/тока
- Малошумящие выходы с использованием линейной пост-стабилизации
- Защита
- Быстрое, детальное аналоговое ограничение тока
- Защита от электростатического разряда (ESD), обратного тока, перегрузки по току и перенапряжения
- Прочее
- 3 RGB светодиода состояния (режимы Ideal, CC, CV)
- Высокоомный путь заземления (10 МОм ∥ 1 нФ) от земли выхода к корпусу
- Габариты – 62 x 62 x 20 мм (2,44 x 2,44 x 0,79 дюйма)
- Вес – ~100 – 110 г (3,53 – 3,9 унции)
- Корпус – Изготовлен из алюминия на станке с ЧПУ

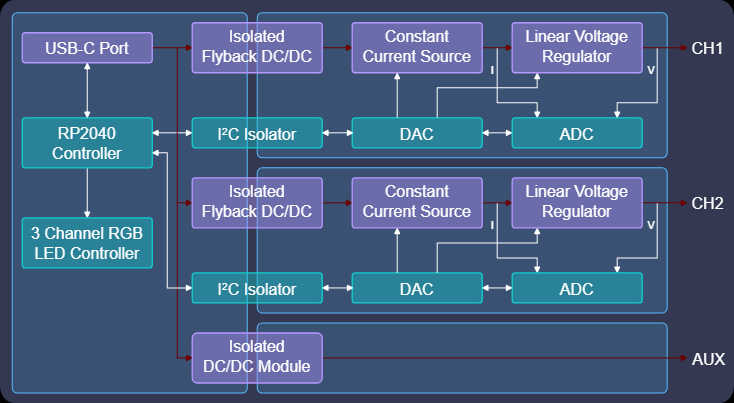

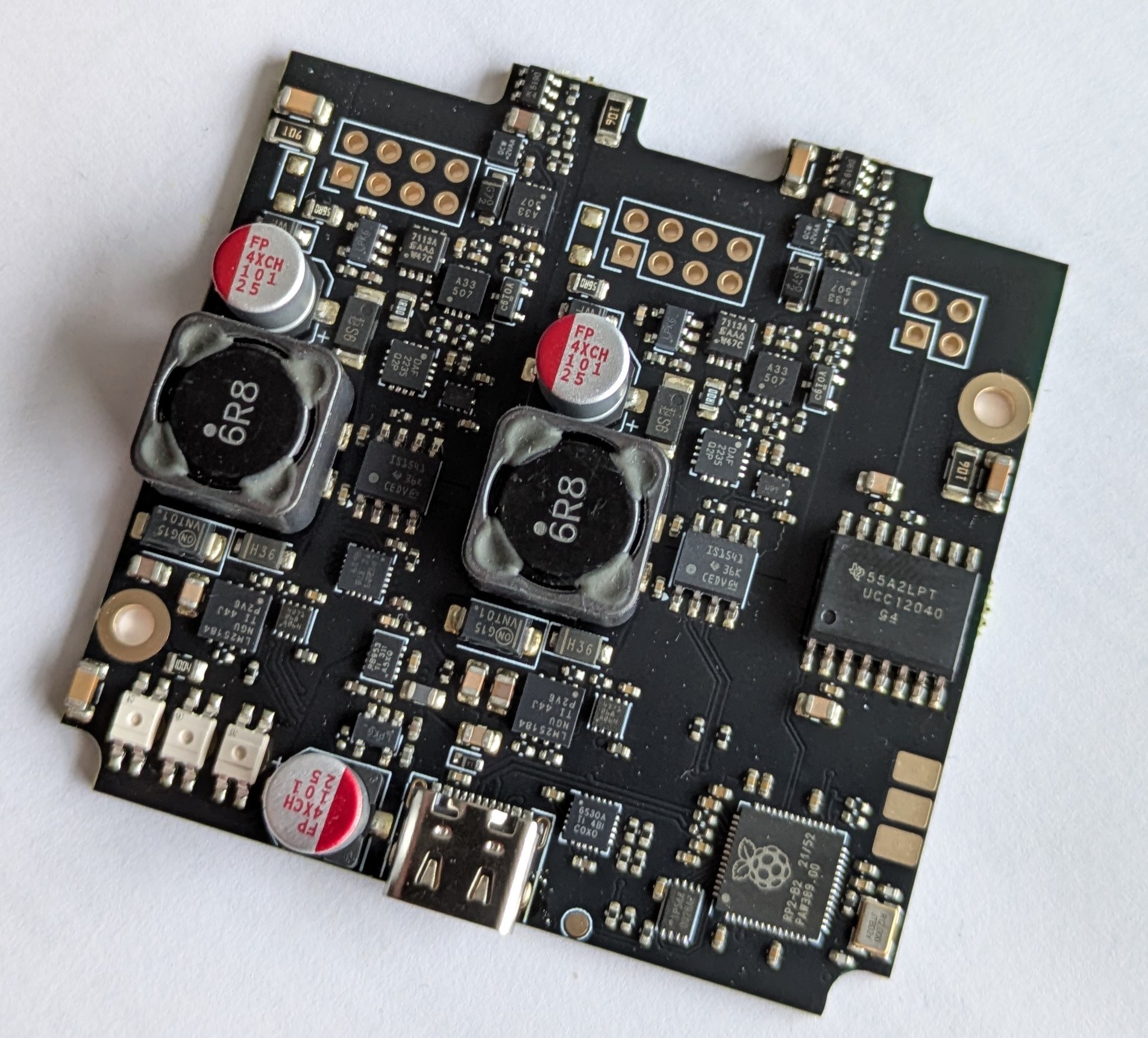

Наиболее интересным в этом компактном изолированном лабораторном блоке питания является использование отдельных трансформаторных обратноходовых преобразователей для каждого выхода. Именно поэтому его можно сравнить с анализаторами потребления энергии, такими как Seeed Studio XIAO Debug Mate и Nordic Power Profiler Kit II . Основная задача анализатора потребления — измерение энергопотребления, но обычно такие устройства не имеют гальванической развязки, то есть их земля напрямую подключена к USB-порту компьютера. В Ampisu выходы физически разделены, что позволяет избежать контуров заземления и безопасно создавать двуполярные источники питания.

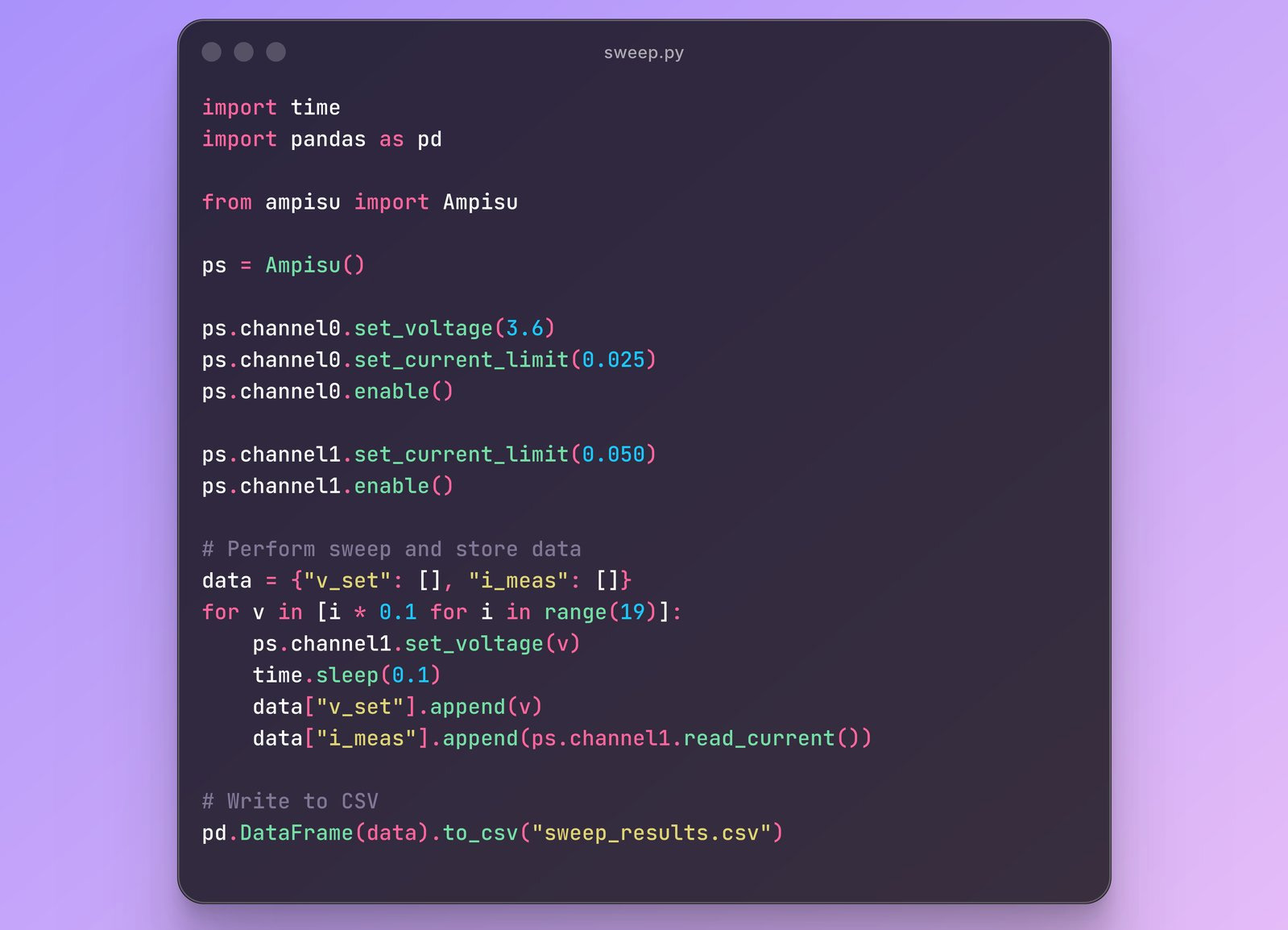

Ampisu можно настраивать с помощью веб-интерфейса на основе WebUSB, набора команд SCPI и Python API, что упрощает конфигурацию с ПК, Raspberry Pi и автоматизированными тестовыми системами без необходимости установки драйверов. Управление также возможно по USB через последовательный интерфейс, поддерживается CSV-последовательность для автоматизированных профилей питания, а все конфигурации можно сохранять в энергонезависимой памяти для полностью автономной работы. Компания также отмечает, что проект имеет открытый исходный код, а файлы аппаратной части, прошивка, исходный код веб-интерфейса и библиотеки будут опубликованы по окончании кампании.
Сейчас Ampisu собирает средства на Crowd Supply за $179 . Базовый комплект включает блок питания в алюминиевом корпусе, изготовленном на станке с ЧПУ, и набор кабелей с разъемами Dupont и «банан». Доставка бесплатна по США и стоит $12 в остальные страны. Отгрузка заказов ожидается к 31 августа 2026 года.
