8-дюймовый сенсорный дисплей ESP32-P4 предлагает подключение WiFi 6, BLE, 802.15.4, опциональные 4G LTE и LoRaWAN

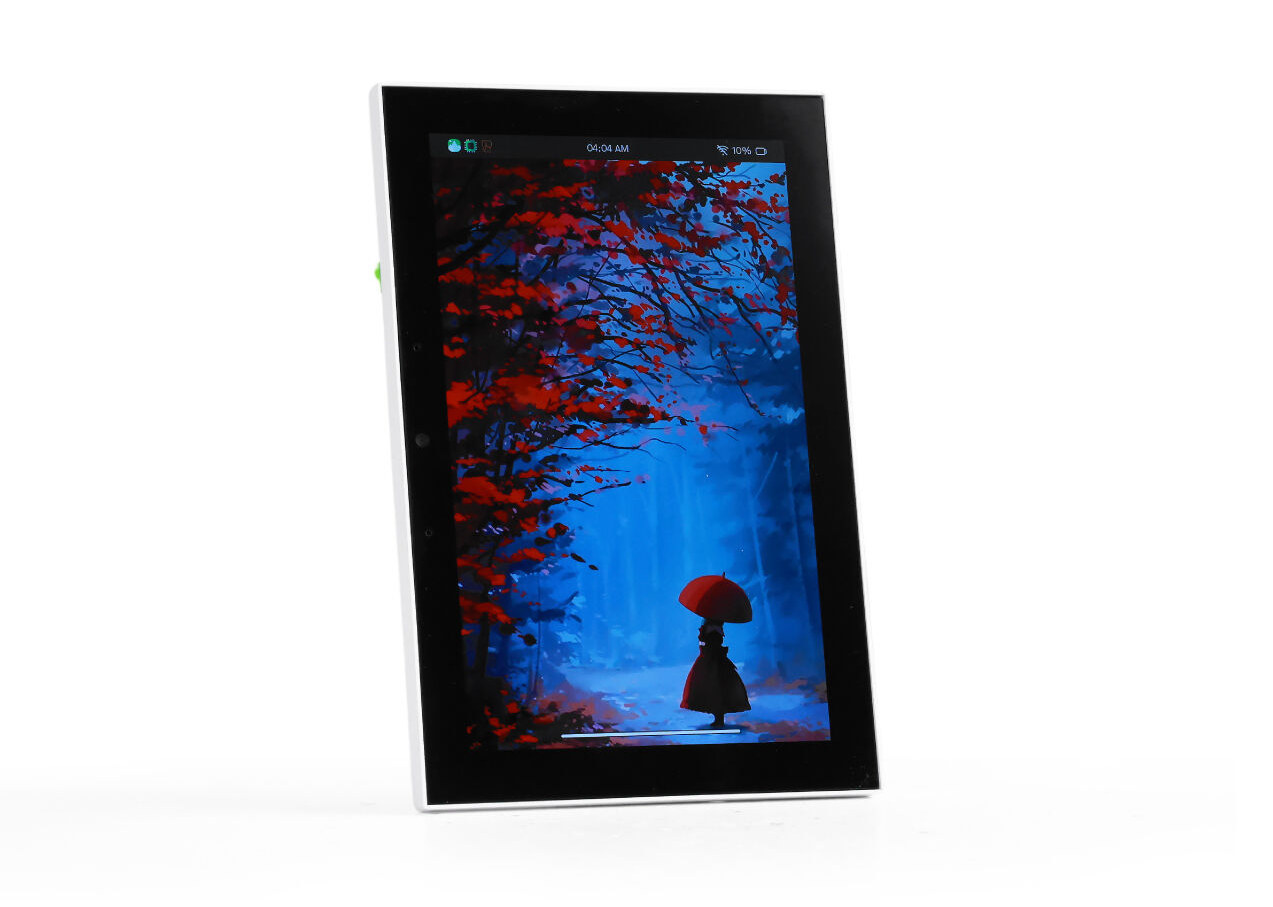

reTerminal D1001 представляет собой полностью закрытое решение, предназначенное для приложений человеко-машинного интерфейса, таких как панели управления, IoT-терминалы с поддержкой компьютерного зрения, видеофоны и умные приборные панели. По сравнению с другими дисплеями на ESP32-P4, его особенностью является опциональная поддержка сотовой связи 4G LTE с использованием модуля mPCIe и слота для SIM-карты, а также LoRaWAN с помощью Stamp-модуля.

Характеристики reTerminal D1001:

• Система на кристалле –   Espressif Systems ESP32-P4NRW32
  • ЦП
    • Двухъядерный 32-битный RISC-V HP (высокопроизводительный) ЦП с частотой до 400 МГц с расширением инструкций ИИ и блоком вычислений с плавающей запятой одинарной точности
    • Одноядерный RISC-V LP (энергоэффективный) МК с частотой до 40 МГц
  • Память
    • 768 КБ HP L2MEM (для двухъядерного ЦП), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
    • 32 МБ PSRAM
  • Хранилище – 128 КБ HP ПЗУ, 16 КБ LP ПЗУ
  • ГП – 2D-ускоритель обработки пикселей (PPA)
  • ВП – поддержка кодеков H.264 и JPEG
• Хранилище
  • 32 МБ QSPI NOR Flash
  • Слот для карты MicroSD
• Дисплей
  • 8-дюймовый емкостный сенсорный экран MIPI DSI с разрешением 1280 x 800
  • Яркость: 250 кд/㎡
  • Драйвер – 9365DA-H3
  • Контроллер сенсорного ввода – GSL3670
• Камера – 2 МП сенсор SC2356 MIPI CSI с активным массивом 1608×1208, до 30 к/с при 1600×1200 10-бит
• Аудио
  • Два микрофона
  • Динамик NS4150B 2 Вт @ 8 Ом
  • Энергоэффективный аудиокодек ES8311
  • Микросхема подавления эха ES7210
• Беспроводная связь
  •   ESP32-C6
    • 2.4 ГГц WiFi 6
    • Bluetooth 5.x LE
    • Радиомодуль 802.15.4 для Zigbee, Thread и Matter
  • Опциональное подключение к сотовой сети 4G LTE через модуль mini PCIe (USB 2.0) + слот для SIM-карты 4G
  • Опциональный LoRaWAN через контактные площадки Stamp (требуется пайка)
  • Встроенная антенна для ESP32-C6 и внешняя антенна 4G LTE
• USB – порт USB Type-C для питания и отладки
• Датчик – 6-осевой инерциальный датчик LSM6DS3TR для определения ориентации портрет/ландшафт
• Разное
  • Кнопки Reset и Boot
  • Выключатель питания
  • Светодиод питания, RGB-светодиод состояния
  • Часы реального времени PCF8563T с поддержкой пробуждения по прерыванию по таймеру
• Питание
  • 5 В через порт USB-C
  • Аккумулятор 2500 мАч
• Габариты – уточняются

Вики включает инструкции по установке фреймворка ESP-IDF, прошивке заводской прошивки (ESPBrookesia) и её использованию. Исходный код заводской прошивки можно найти на GitHub . Это означает, что reTerminal D1001 следует рассматривать в основном как набор для разработки, поскольку для него нет конкретного «убийственного» приложения.

Общие функции и аппаратный дизайн reTerminal D1001 довольно близки к 8-дюймовой версии «планшета» Waveshare ESP32-P4-WIFI6-Touch-LCD , и также могут рассматриваться как увеличенная версия набора для разработки M5Stack Tab5 с диагональю 5 дюймов . Ключевой отличительной особенностью является возможность добавления подключения 4G LTE и/или LoRaWAN к D1001.

reTerminal D1001 в настоящее время продается за $84.90 в магазине Seeed Studio , и, возможно, со временем появится в магазинах компании на AliExpress и Amazon .
