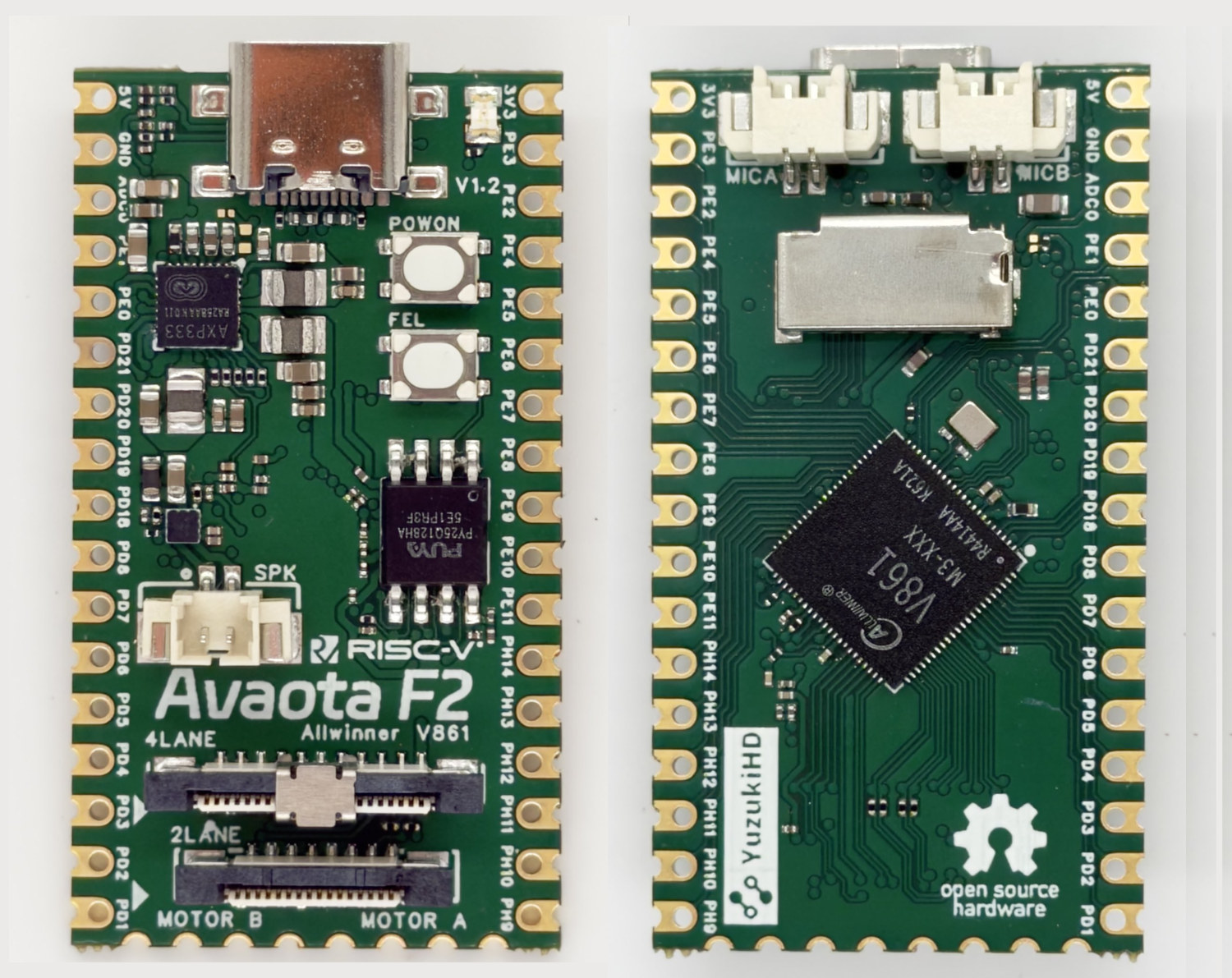

Avaota F2 — это первая одноплатная система, построенная на базе двухъядерного 64-битного RISC-V SoC Allwinner V861 с 128 МБ встроенной памяти DDR3, поддержкой 4K-камер, видеокодеком H.265 и ИИ-ускорителем на 1 TOPS.
Это обновление более ранней камерной платы Avaota F1 на базе SoC Allwinner V821 . Новая одноплатная система F2 с открытым аппаратным обеспечением предлагает несколько преимуществ, включая поддержку сенсоров камер Full HD и 4K, управление двигателями для функции PTZ (панорамирование/наклон/зум) и улучшенную поддержку звука через разъемы для динамика (один) и микрофонов (два). Однако в F1 также был WiFi, которого в Avaota F2 нет.
Характеристики Avaota F2:
- SoC – Allwinner V861M2-XXX
- ЦПУ
- Двухъядерный RISC-V XuanTie C907 ( RV64GCBV/RV32GGCBV ) с тактовой частотой до 1.4 ГГц с расширениями RVV 1.0
- Одноядерный RISC-V XuanTie E907 (RV32IMAFC) с тактовой частотой до 800 МГц
- ВПУ (видеопроцессор)
- Видеокодер
- H.264/H.265 до 4K @ 25 к/с
- (M)JPEG до 8192×8192
- Видеодекодер – (M)JPEG до 1080p60
- Видеокодер
- ИИ-ускоритель – НПС на 1 TOPS (INT8) под названием «AI-ISP 2.0»
- Память – 128 МБ DDR3
- ЦПУ
- Накопители
- 16 МБ NOR flash (PY25Q128)
- Слот для карт MicroSD
- Дисплей – Поддержка SPI-экранов через разъемы, включая 3.5-дюймовый 320×480 и 1.54-дюймовый 240×240
- Камера
- 4-канальный разъем MIPI CSI
- 2-канальный разъем MIPI CSI
- Поддержка GC2083 (1920×1080 @ 30 к/с) и GC8613 (3840×2160 @ 15 к/с)
- Аудио
- Разъем для динамика
- Два разъема для микрофонов
- USB – Порт USB Type-C для питания, данных и последовательного вывода
- Расширение
- 2x 17-контактных разъема (сквозные и паяльные площадки) с до 28x GPIO
- 8x паяльных площадок для управления двигателями (полезно для PTZ-камеры)
- Отладка – Поддерживаются последовательный интерфейс UART и USB-отладка ADB
- Прочее
- Кнопки питания и FEL (прошивки)
- Пользовательский светодиод
- Питание
- 5В через порт USB-C
- Интегрированная микросхема управления питанием AXP333 (также используется для PTZ)
- Габариты – Примерно 40 x 22 мм (6-слойная печатная плата)
Avaota F2 — это аппаратная платформа с открытым исходным кодом. PDF-схемы, файлы печатных плат EasyEDA Pro, Gerber-файлы, 3D-файл STEP, спецификация и инструкции для автомата установки доступны на GitHub под лицензией Creative Commons CC0.
На GitHub нет информации о программном обеспечении, но разработчик поделился скриншотом , показывающим, что плата несколько месяцев назад работала на OpenWrt 21.04 (форк) с Linux 6.6 в составе Tina Linux SDK от Allwinner. Инструкции по загрузке SDK можно найти на сайте документации вместе с руководствами по использованию функций Allwinner V861, которые, к сожалению, на данный момент доступны только на китайском.
Avaota F2 сейчас не продается, но вскоре должна появиться на Taobao. Предыдущая модель (Avaota F1) в настоящее время продается на AliExpress примерно за 33$ в составе комплекта с камерой, «2-в-1 модулем последовательного порта», платой для USB-отладки и USB-C кабелем.
