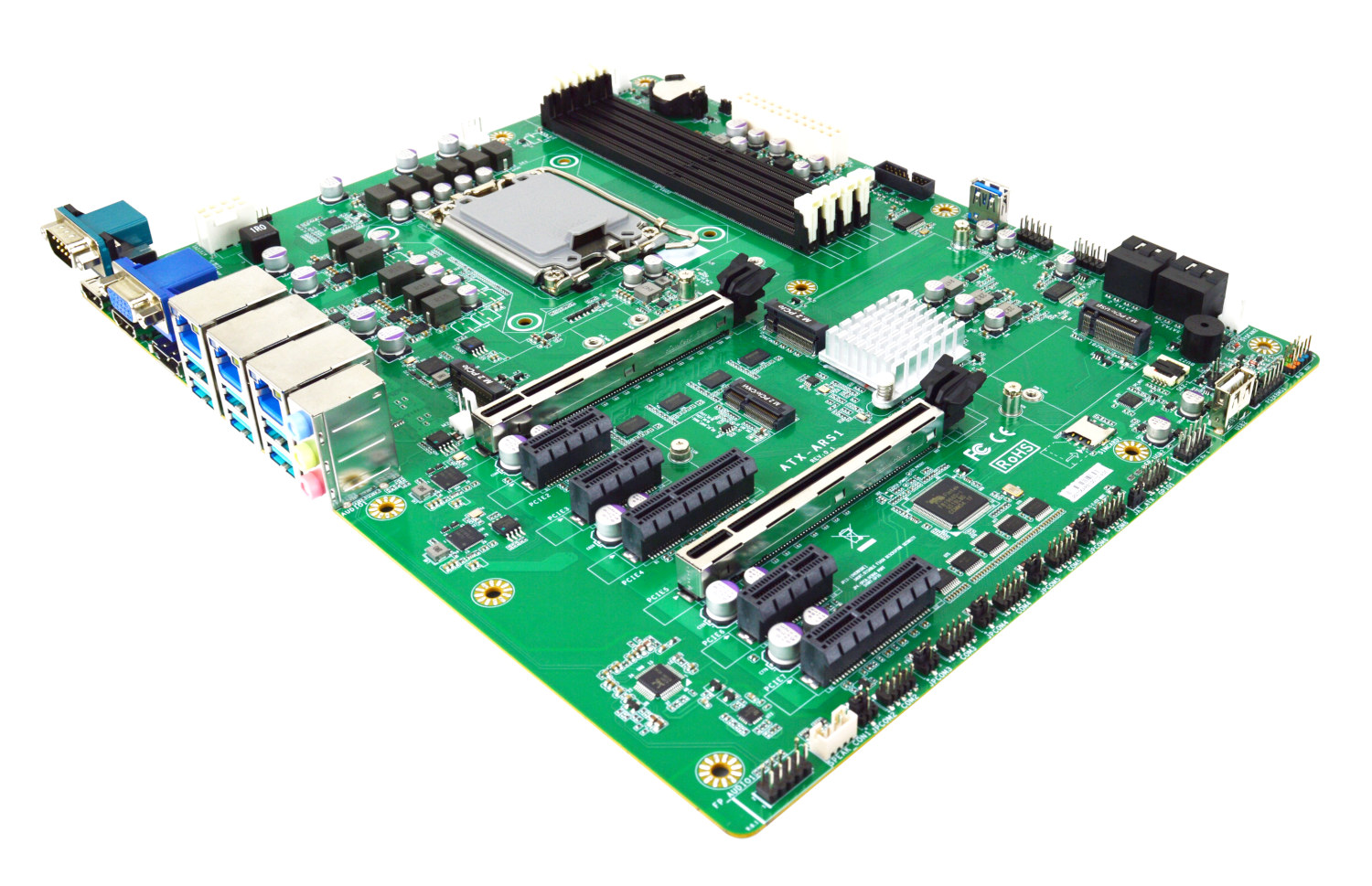

Материнская плата ATX для Intel Arrow Lake-S поддерживает до 256 ГБ CU-DIMM DDR5 ОЗУ, оснащена чипсетом W880

Ориентированная на применения в умных фабриках, эта промышленная материнская плата также оснащена четырьмя портами SATA III и двумя слотами M.2 M-Key PCIe Gen5/4 для накопителей, семью слотами PCIe, тремя портами 2.5GbE, слотами M.2 E-Key и B-Key для подключения WiFi, Bluetooth и сотовой связи (4G/5G), шестнадцатью интерфейсами USB (Type-A и коннекторы-заглушки) и несколькими последовательными интерфейсами. ATX-ARS1-W880 также поддерживает до четырех независимых дисплеев через порты DP, HDMI и VGA и имеет комбинированный аудиоблок с разъемами Line-in, Line-out и MIC-out.

Характеристики Jetway ATX-ARS1-W880:

• Система на кристалле – Разъем LGA1851 для процессора Intel Core Ultra 200S «Arrow Lake-S» с TDP до 125 Вт
• Чипсет – Intel W880 «workstation» chipset
• Системная память – 4 слота DDR5 6400 МТ/с, двухканальная CU-DIMM (Clocked Unbuffered DIMM, для повышенной стабильности), до 256 ГБ, поддерживается ECC
• Накопители
  • 4 порта SATA III
  • Поддержка накопителей M.2 NVMe SSD (см. раздел «Расширение»)
  • RAID – Intel VMD RAID 0, 1 & SATA RAID 0, 1, 5, 10
• Видеовыход
  • 1 порт DP1.4a до 4096 x 2160 @ 60 Гц
  • 2 порта HDMI 2.1 TMDS до 3840 x 2160 @ 60 Гц
  • VGA до 1920 x 1080 @ 60 Гц
  • Поддержка до 4 независимых дисплеев
• Аудио
  • Аудиоразъем 3.5 мм Line-in
  • Аудиоразъем 3.5 мм Line-out
  • Аудиоразъем 3.5 мм MIC-in
  • Кодек Realtek
  • Усилитель 3 Вт
• Сеть
  • Порт 2.5GbE RJ45 через контроллер Intel I226-LM
  • 2 порта 2.5GbE RJ45 через контроллеры Intel I226-V
  • Опционально WiFi и Bluetooth через слот M.2 Key-E
  • Опционально 4G LTE/5G через слот M.2 Key-B и слот для NanoSIM-карты
• USB
  • 6 портов USB 3.2 Gen2
  • 2 интерфейса USB 3.2 Gen 1 через внутренний коннектор
  • 6 интерфейсов USB 2.0 через внутренний коннектор
  • Внутренний вертикальный порт USB 3.2 Gen 1×1 Type A
  • Внутренний вертикальный порт USB 2.0 Type A
• Последовательные порты
  • DB-9 для RS-232/422/485
  •   5 портов RS-232 через внутренний коннектор
• Расширение
  • Слот M.2 M-Key 2242/2260/2280/22110 (PCIe Gen 5×4) с поддержкой NVMe
  • Слот M.2 M-key 2280 (PCIe Gen 4 x4) с поддержкой NVMe
  • Слот M.2 E-Key 2230 (USB 2.0/PCIe Gen 3 x1) с поддержкой CNVio
  • Слот M.2 B-Key 3042/3052 (USB3.1/USB2.0/PCIe Gen 3 x1) для модуля 4G/5G
  • 2 слота PCIe Gen 5 x16 (режим 1x PCIe Gen 5×16 или 2 x PCIe Gen 5 x8)
  • 2 слота PCIe Gen 4 x4
  • 3 слота PCIe Gen 4 x1
  • 8-битный GPIO, SMBUS, I2C
• Безопасность
  • Intel PTT (встроенный fTPM)
  • Опциональный чип TPM 2.0 (dTPM)
• Прочее
  • Батарейка RTC
  • BIOS/UEFI с Wake-onLAN, сторожевой таймер
  • Коннектор вентилятора процессора (PWM)
  • 2 коннектора для системных вентиляторов
  • Коннектор передней панели с индикатором активности HDD, индикатором питания, кнопками питания и сброса
  • Разъем PS/2
  • Датчик вскрытия корпуса
• Питание – 24+8-контактный ATX коннектор; выбор режима AT/ATX (по умолчанию)
• Габариты – 305 x 244 мм (форм-фактор ATX)
• Удар – 15G, длительность 11 мс
• Вибрация – 1 Grms/ 5~500 Гц/ в рабочем режиме
• Температурный диапазон – Рабочий: -20°C ~ 60°C; хранение: -20°C ~ 85°C
• Влажность – Рабочая: 10 ~ 90% относительной влажности, без конденсации; хранение: 10 ~ 90% @40°C, без конденсации
• Сертификации – CE/FCC Class A, LVD (Директива по низкому напряжению, Директива 2014/35/EU)
• Декларации ESG – EU RoHS, China RoHS, WEEE, REACH, Декларация TSCA, Декларация PRO65, Отчет CMRT

Jeyway предоставляет поддержку Windows 11 64-bit и Linux для этой материнской платы. Компания предоставляет руководство пользователя, файлы прошивки BIOS для PTT и dTPM, а также драйверы для Windows 10/11 и Linux для NPU, GPIO, аудио, Ethernet, чипсета и других компонентов. Все это можно найти на странице продукта, ссылка на которую приведена в конце статьи.

Это вторая ревизия материнской платы ATX-ARS1, так как первая модель использовала чипсет Q870. ATX-ARS1-Q870 подходит для стандартной промышленной автоматизации, а ATX-ARS1-W880 ориентирована на «критически важное оборудование» для управления робототехникой, медицинского оборудования и серверов благодаря поддержке ECC в памяти DDR5.

Хотя это первая материнская плата ATX для Arrow Lake-S, о которой мы рассказывали здесь, на CNX Software, MSI ранее представила MS-CF20 V2.0 (также с чипсетом W880), а DFI анонсировала материнскую плату ATX ARS630 с чипсетами Q870/W880 в августе 2025 года. Другой аппаратной платформой на Arrow Lake-S является меньшая 4-дюймовая одноплатная система «EPIC» Avalue EPI-ARLS , ограниченная процессорами с TDP 35 Вт.

Jetway не предоставила информацию о сроках поставки и цене своей материнской платы ATX ATX-ARS1-W880 на Arrow Lake-S. Подробнее, включая руководство пользователя, BIOS и драйверы, можно найти на странице продукта .
