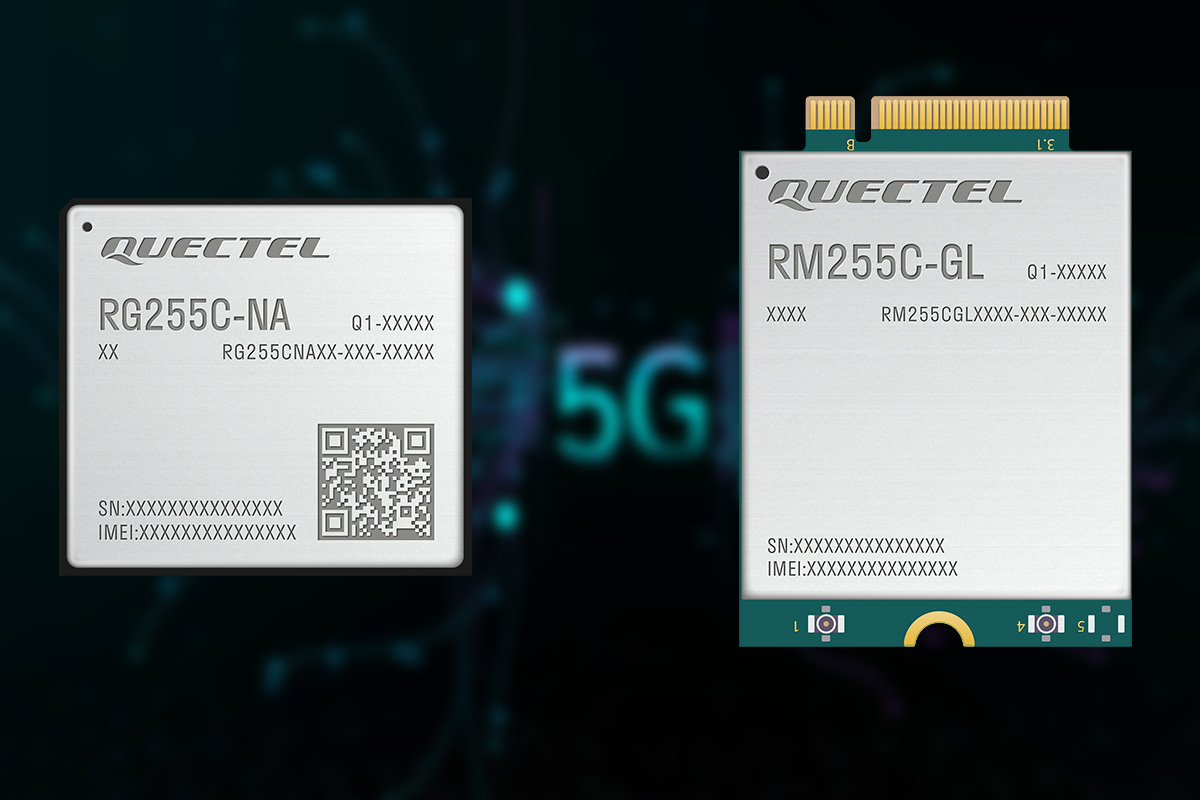

Модули Quectel RM255C среднего уровня 5G RedCap M.2 и LGA поддерживают резервный режим LTE Cat 4 и многосистемную GNSS.

Оба модуля поддерживают 5G Sub-6GHz SA с откатом на LTE Cat 4, пиковые скорости передачи данных до 223 Мбит/с на прием и 123 Мбит/с на передачу, а также обратную совместимость с сетями Rel-15/16. Кроме того, модули поддерживают опциональную многосистемную GNSS на базе технологии Qualcomm IZat Gen 9VT, а также различные интерфейсы, такие как USB 2.0 и PCIe 2.0 (плюс UART, SPI, I2C, SGMII, PCM на модели RG255C-NA). Оба поддерживают Dual SIM, DFOTA и встроенные стеки протоколов и подходят для промышленного IoT, интеллектуальных сетей, видеонаблюдения, мобильных хот-спотов, носимых устройств и других приложений со средней скоростью передачи данных.

Характеристики Quectel RM255C-GL и RG255C-NA:

• Подключение
  • 5G NR – Режим 3GPP Release 17 RedCap (Reduced Capability) Sub-6 GHz Standalone (SA)
  • Макс. скорость передачи данных – 223 Мбит/с (DL) / 123 Мбит/с (UL)
  • Откат на LTE – LTE Cat 4 (до 200 Мбит/с DL / 105 Мбит/с UL)
  • Диапазоны 5G NR SA
    • RM255C-GL – n1/2/3/5/7/8/12/13/14/18/20/25/26/28/30/38/40/41/48/66/70/71/77/78
    • RG255C-NA – n2/5/7/12/13/14/25/26/30/38/41/48/66/70/71/77/78 (ориентированы на NA, меньше глобальных диапазонов)
  • Диапазоны LTE-FDD
    • RM255C-GL – B1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/30/66/71
    • RG255C-NA – B2/4/5/7/12/13/14/17/25/26/30/66/71 (уменьшенное глобальное покрытие)
  • Диапазоны LTE-TDD
    • RM255C-GL – B34/38/39/40/41/42/43/48
    • RG255C-NA – B38/41/42/43/48 (без B34/39/40)
  • MIMO – Поддержка 2×2 DL MIMO
• GNSS (Опционально) – Qualcomm IZat Gen 9VT (GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и NavIC)
• USB – Интерфейс USB 2.0 High-Speed
• Аудио – Поддержка цифрового аудио (PCM) и DTMF
• Расширение
  • Интерфейс PCIe 2.0
  • Интерфейсы UART, SGMII, PCM, I2C, SPI, ADC, GPIO (только RG255C-NA)
• Прочее – DFOTA, детектирование (U)SIM-карты, eSIM (опционально), VoNR/VoLTE (опционально на RG255C-NA)
• Питание
  • Питание
    • RM255C-GL – 3.135–4.4 В (типично 3.7 В)
    • RG255C-NA – 3.3–4.3 В (типично 3.8 В)
  • Потребление
    • RM255C-GL – 101 мкА (выключено), 2.83 мА (режим сна), 21.97 мА (ожидание)
    • RG255C-NA – 2.5 мА (режим сна), 27 мА (ожидание)
• Габариты и вес

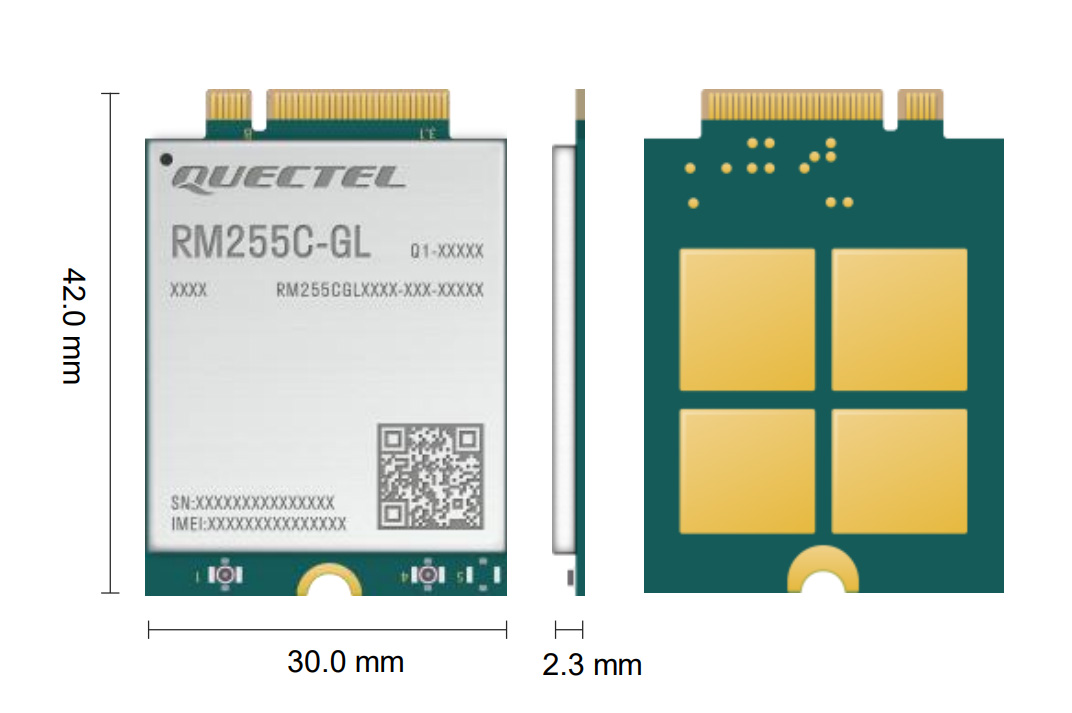

  • RM255C-GL –  30.0 × 42.0 × 2.3 мм | 6 г (модуль M.2)

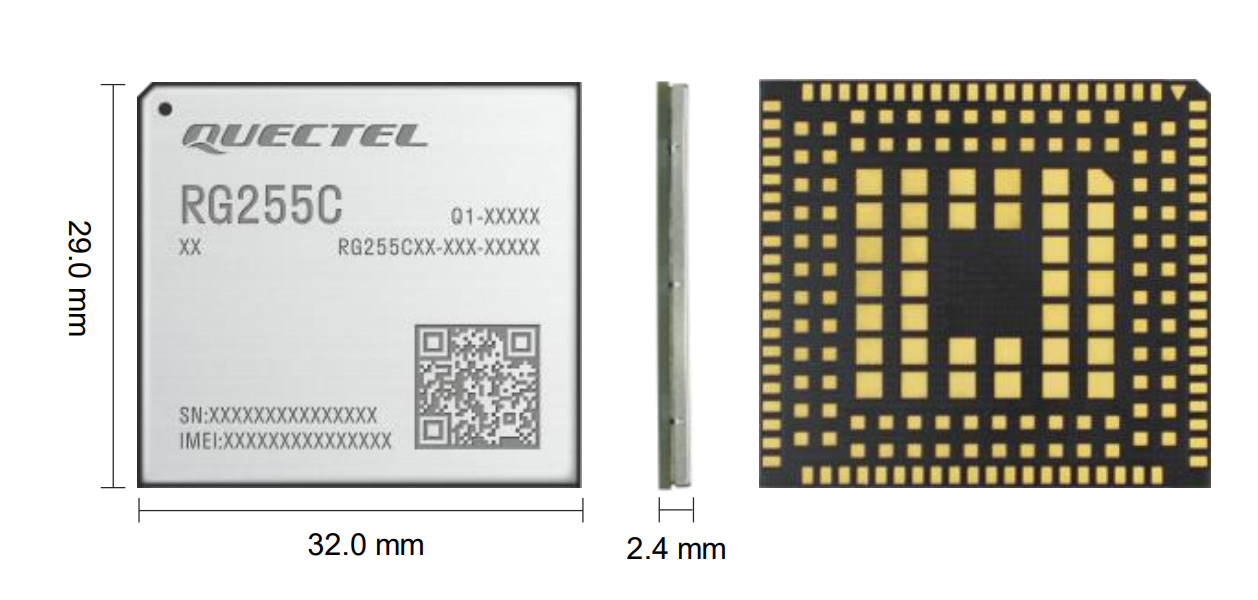

  • RG255C-NA – 29.0 × 32.0 × 2.4 мм | 5.2 г (модуль LGA)
• Диапазон рабочих температур
  • RM255C-GL – от –30°C до +75°C
  • RG255C-NA – от –35°C до +75°C
  • Оба поддерживают опциональный расширенный диапазон от –40°C до +85°C
• Сертификации
  • RM255C-GL – CE, RCM, FCC, IC, GCF, PTCRB
  • RG255C-NA – FCC, IC, PTCRB
  • Оба поддерживают основных операторов США (AT&T / Verizon / T-Mobile)

Компания сообщает, что предоставит драйверы USB-to-serial для Windows 10/11, Linux (ядро 2.6–6.x, в зависимости от интерфейса) и Android (4.x–14.x). Поддерживаются несколько протоколов USB-сетей, включая MBIM и RNDIS (Windows и Linux), а также QMI_WWAN и GobiNet (Linux). Также предоставляются драйверы PCIe MHI для систем на базе Linux. Модуль RG255C-NA дополнительно поддерживает Android RIL. Оба модуля также поддерживают DFOTA и расширенные AT-команды Quectel для обновления прошивки и управления устройствами. Вся информация, касающаяся программного обеспечения и аппаратной части, доступна в техническом описании (datasheet).

Другие модули 5G RedCap, соответствующие 3GPP Release 17, включают Quectel RG255G   и   Cavli CQM220, оба ориентированы на IoT-приложения среднего уровня, но конструктивно они отличаются. RG255G – это энергоэффективный LGA-модуль, предназначенный для систем на базе RTOS. В то же время CQM220 – это интеллектуальный модуль, построенный на базе процессора ARM Cortex-A7, работающего под управлением Linux/OpenWrt через Cavli OpenSDK, что позволяет приложениям работать непосредственно на модуле без внешнего MCU, и он доступен в нескольких форм-факторах, включая LCC+LGA, M.2 и mPCIe.

Глобальный вариант RM255C-GL представлен на Mouser по цене $143.85 с минимальным заказом в 150 штук. Он также представлен на Avnet и Techship, но в настоящее время отсутствует в наличии, и дистрибьюторы не указывают сроки поставки. Вариант RG255C-NA, с другой стороны, не представлен ни на одной из этих платформ. Дополнительная информация доступна на сайте Quectel и в пресс-релизе .
