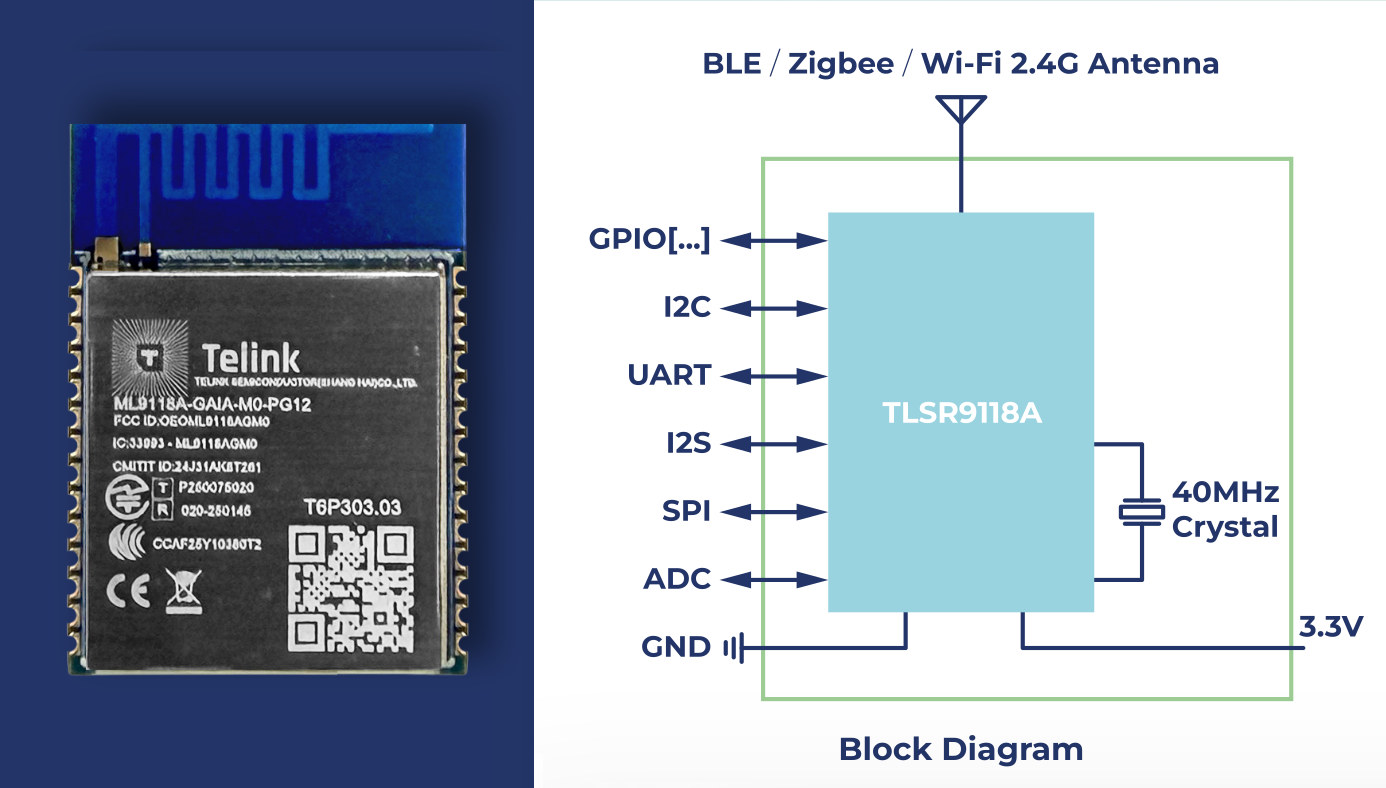

Telink ML9118A – 32-битный модуль для IoT на базе RISC-V с поддержкой Wi-Fi 6, Bluetooth 5.4 и 802.15.4

Модуль также оснащён 32-битным микроконтроллером RISC-V с тактовой частотой 160 МГц, 576 КБ статической памяти, 4 МБ встроенной флэш-памяти и различными периферийными интерфейсами, такими как SDIO 3.0, 19 линий GPIO, I2C, SPI, UART, а также I2S для аудио.

Характеристики модуля Telink ML9118A (ML9118A-GAIA-M0-PG12):

• Микроконтроллер – 32-битный двухъядерный RISC-V с тактовой частотой 160 МГц
• Память – 576 КБ статической памяти
• Накопитель – 4 МБ встроенной флэш-памяти
• Беспроводные интерфейсы
  • Wi-Fi 6 в диапазоне 2.4 ГГц IEEE 802.11 b/g/n/ax с поддержкой DL/UL OFDMA, RX STBC, TWT и т.д.
  • Bluetooth 5.4 LE со скоростью передачи данных до 2 Мбит/с
  • Радиоинтерфейс 802.15.4 для Matter 1.3, совместимый с Zigbee 3.0 (ZHA и ZLL) и Thread
  • Проприетарный протокол в диапазоне 2.4 ГГц – поддерживает Matter поверх Wi-Fi и Thread
  • Мощность передачи – 15 дБм в режиме Bluetooth LE
  • Чувствительность приёмника
    • -88 дБм @ 11B CCK 11 Мбит/с
    • -76 дБм @ 11G 54 Мбит/с
    • -72 дБм @ 11n HT20 MCS7
    • -65 дБм @ 11n HT40 MCS7
    • -72 дБм @ 11ax MCS7
    • -95 дБм @ LE 1 Мбит/с
    • -91 дБм @ LE 2 Мбит/с
    • -98 дБм @ Zigbee
• Периферийные интерфейсы
  • SDIO 2.0
  • До 19 линий GPIO
  • 2 интерфейса SPI, 2 интерфейса I2C, 3 интерфейса UART и
  • Аудио – интерфейс I2S, 6-канальный 16-битный ШИМ-контроллер
• Безопасность
  • Безопасная загрузка и OTA-обновления
  • Шифрование и проверка
    • Шифрование AES-128/AES-256
    • Хеш-алгоритмы SHA1/SHA224/256/384/512
    • Аутентификация подписи RSA2048/ECC256 и несколько алгоритмов ECC,
    • Генератор истинно случайных чисел (TRNG)
  • Безопасная отладка
• Потребляемая мощность
  • Передача: 142~198 мА, Приём: 38~58 мА
  • Гибернация: 64 мкА, Глубокий сон: 90 мкА
• Габариты – 25,5 x 18 мм
• Сертификации – FCC, IC, CE, TELEC, NCC, SRRC, ROHS, REACH, ESD(+2кВ)

Благодаря поддержке Wi-Fi 6 в диапазоне 2.4 ГГц, Bluetooth LE и 802.15.4, новый модуль Telink должен составить конкуренцию другим модулям для IoT на базе чипсетов Espressif System ESP32-C6 , NXP iW612 и других трёхдиапазонных решений.

Компания предоставляет Zephyr SDK , общий для всех своих беспроводных чипов, а также комплект разработчика AIOT-DK2, для которого доступно руководство пользователя (PDF) .

Характеристики AIOT-DK2:

• Беспроводной модуль Telink ML9118A, описанный выше
• Аудио
  • Аудиоразъём 3,5 мм
  • 2-контактный разъём для динамика (I2S)
  • 2-контактный разъём для микрофона
  • 2 трёхконтактных разъёма для выбора входа микрофона
• USB – порт USB Type-C для питания
• Расширение – 2 восьмиконтактных разъёма GPIO с поддержкой SDIO, SPI, I2S и UART
• Отладка – 2 шестиконтактных разъёма для подключения JTAG к микроконтроллеру
• Прочее
  • Кнопка сброса + 6 пользовательских кнопок
  • 5 светодиодов (питание + 4 пользовательских)
  • 2 восьмиконтактных и 2 тринадцатиконтактных разъёма для питания, UART, измерения тока, подключения SW, светодиодов и тестирования ШИМ (2.3 Интерфейс отладки)
• Питание – 5 В через порт USB-C
• Габариты – уточняются

Другие документы, такие как даташит TLSR9118, руководство по аппаратному обеспечению и файлы платы AIOT-DK2 (принципиальные схемы и разводка PCB), также доступны, но только через инженера технической поддержки или торгового представителя Telink.

Модуль Telink ML9118A и плата разработчика, по всей видимости, доступны уже сейчас, однако информации о ценах найти не удалось. Дополнительные сведения можно найти на странице продукта и в пресс-релизе .
