Seeed Studio пополнила семейство плат расширения XIAO с разъемом USB-C новой моделью XIAO ESP32-C5, предлагающей двудиапазонный WiFi 6 (2.4 и 5.0 ГГц), а также подключение Bluetooth 5.0 LE, Zigbee и Thread для проектов и продуктов в области интернета вещей.

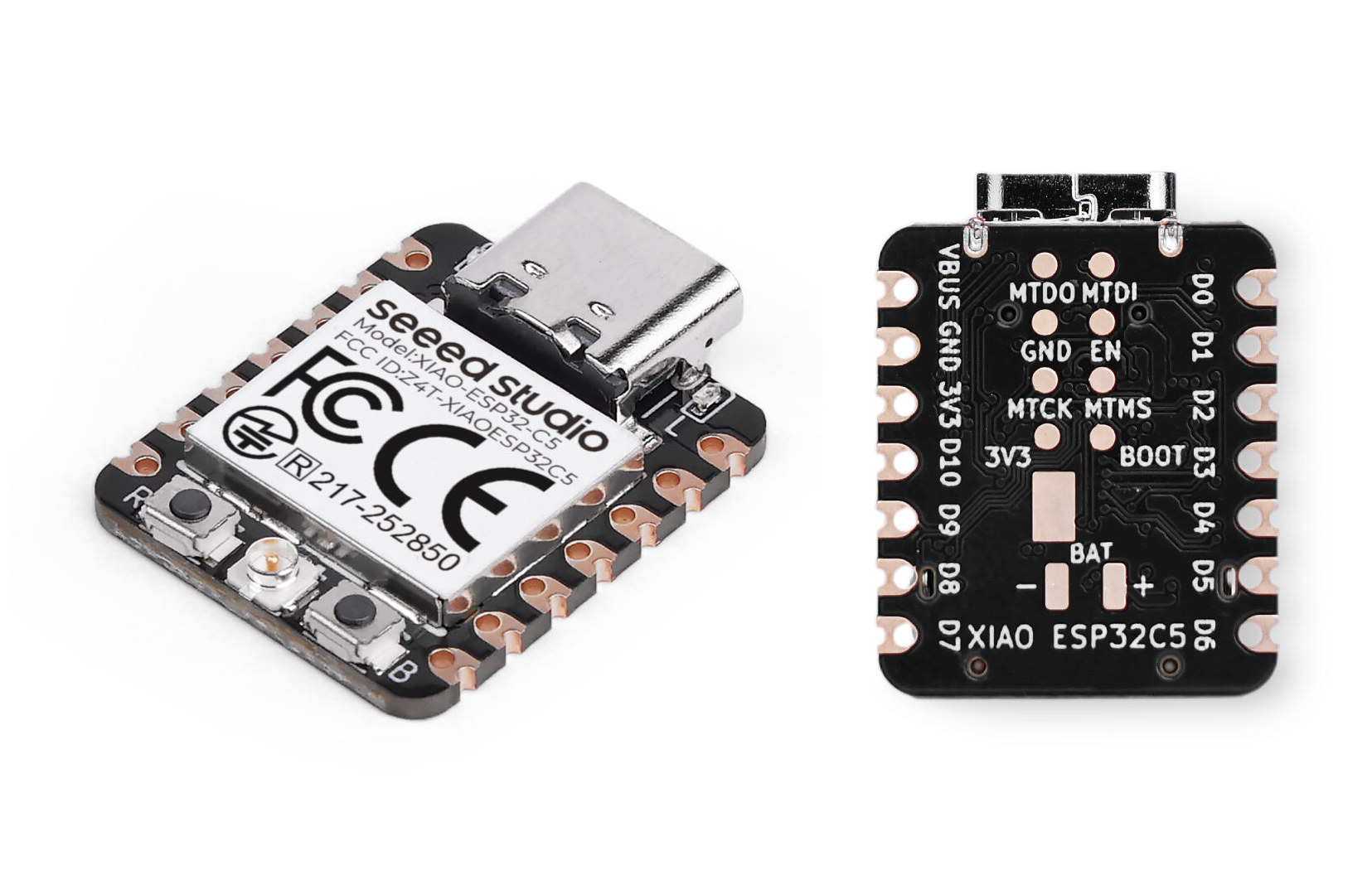

На плате по-прежнему присутствуют разъем для антенны u.FL, кнопки Reset и Boot, два 7-пиновых разъема GPIO и 8 контактных площадок для JTAG или GPIO на обратной стороне. По сравнению с более ранней моделью XIAO ESP32C6 , новая модель работает на более высокой тактовой частоте (240 МГц против 160 МГц), поддерживает двудиапазонный Wi-Fi и обладает большим объемом памяти (384 КБ SRAM + 8 МБ PSRAM против 512 КБ SRAM) и хранилища (8 МБ против 4 МБ флеш-памяти), но предоставляет меньше аналоговых выводов (5 против 7).
Спецификации XIAO ESP32-C5:
- Беспроводной микроконтроллер – Espressif Systems ESP32-C5HR8
- ЦПУ
- Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
- Энергоэффективное ядро RISC-V с частотой 48 МГц, выступающее в качестве основного процессора для приложений, чувствительных к энергопотреблению
- Память – 384 КБ внутрикристальной SRAM, 8 МБ внутрикристальной PSRAM
- Хранилище – 320 КБ ПЗУ
- Беспроводная связь
- Двухдиапазонный (2.4/5 ГГц) 802.11ax WiFi 6, с обратной совместимостью с 802.11b/g/n WiFi 4
- Режимы WiFi: Station mode, SoftAP mode, SoftAP + Station mode и promiscuous mode
- Bluetooth 5.0 Low Energy (LE) с поддержкой Mesh, скорость передачи данных до 2 Мбит/с
- Радиомодуль 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter со скоростью до 250 Кбит/с
- ЦПУ
- Хранилище – 8 МБ SPI флеш-памяти
- Антенна – Внешняя антенна с разъемом u.FL
- USB – Порт USB Type-C для питания и программирования
- Интерфейсы ввода-вывода
- 2 разъема на 7 пинов (сквозные и с вырезами) с 1x UART, 1x I2C, 1x SPI, 11x GPIO, 1x ADC, SDIO, 5V, 3.3V и GND
- 8 контактных площадок с Low Power UART, Low Power I2C, 5x GPIO, 4x ADC, BOOT, JTAG, Reset, 3.3V и GND
- Прочее
- Кнопки Reset и Boot (крупнее, чем в предыдущих моделях)
- Светодиоды питания/зарядки и пользовательский зеленый светодиод
- Питание
- 5 В через порт USB Type-C
- Поддержка аккумуляторов LiPo 3,7 В через две контактные площадки на обратной стороне платы; микросхема зарядки SGM40567
- Потребление энергии в режиме глубокого сна
- При питании от USB – 375 мкА
- При питании от аккумулятора – 15 мкА
- Габариты – 21 x 17,8 мм
- Диапазон рабочих температур – от 0°C до 85°C
XIAO ESP32-C5 совместима с Arduino, PlatformIO, Micropython и фреймворком ESP-IDF. Однако компания рекомендует среду Arduino IDE, и именно на ней сфокусировано Руководство по началу работы , хотя также приведены инструкции для PlatformIO и MicroPython вместе с руководствами по использованию платы с ESP-Mesh Audio и Home Assistant.
Целевые области применения включают умные сенсорные узлы, шлюзы IoT, трекеры BLE, Wi-Fi кнопки, защищенные периферийные устройства и устройства домашней автоматизации. Основное преимущество Wi-Fi 5 ГГц — более высокая пропускная способность, меньшая задержка и менее загруженные частотные диапазоны. Однако дальность действия обычно меньше, и он хуже проникает через стены по сравнению с Wi-Fi 2,4 ГГц.
Это, безусловно, самая маленькая плата на ESP32-C5 из рассмотренных на данный момент; другие, такие как FireBeetle 2 ESP32-C5 и Olimex ESP32-C5-Devkit-Lipo , более чем в два раза крупнее и предлагают больше линий ввода-вывода.
Плата XIAO ESP32-C5 поставляется с антенной 2,4 ГГц (почему-то не двухдиапазонной 2,4/5 ГГц) и двумя 7-пиновыми GPIO-разъемами, все хранится в защитном пластиковом корпусе. Ее цена составляет $6,90 в магазине Seeed Studio и $7,89 на AliExpress без учета налогов и доставки.
