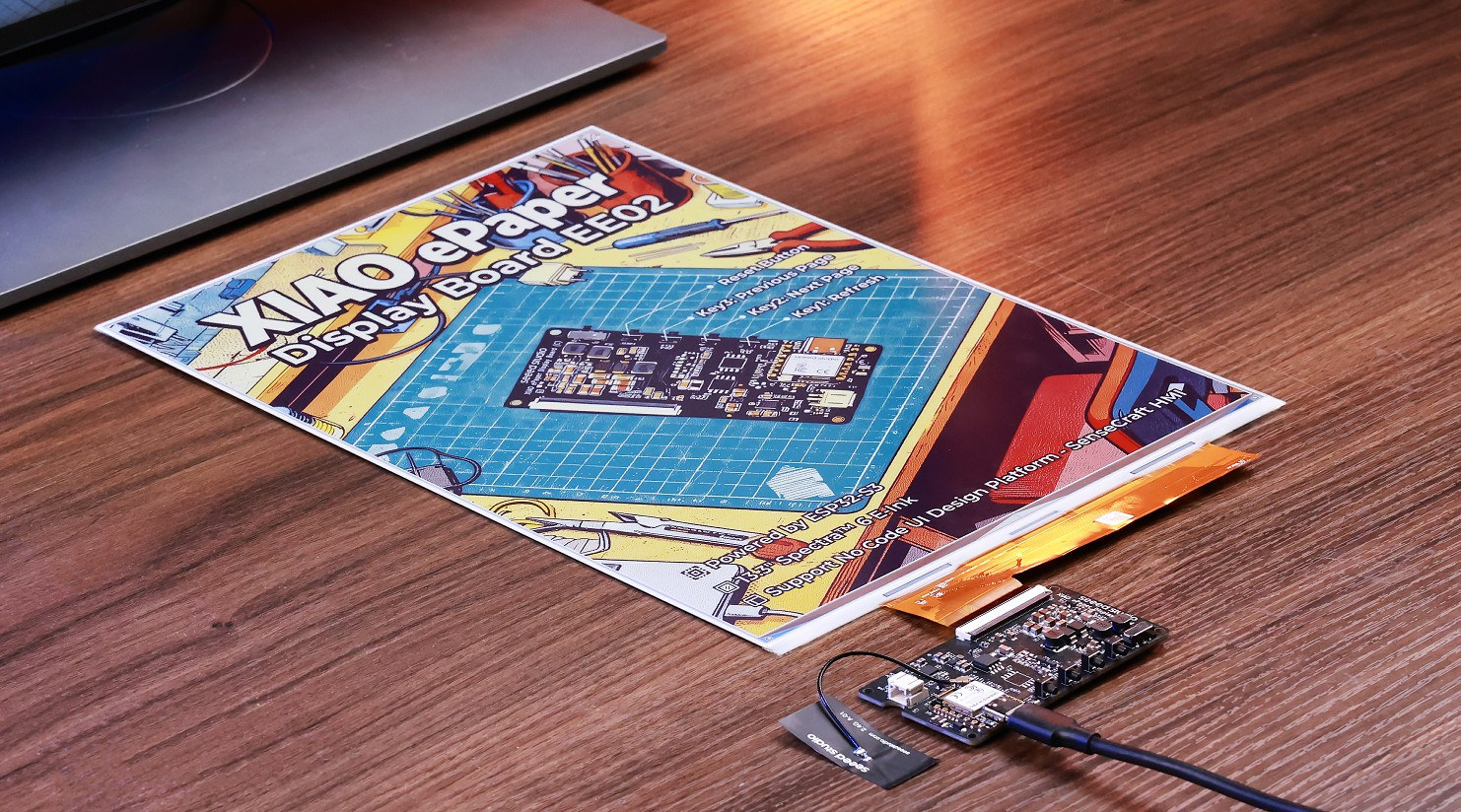

XIAO ePaper DIY Kit EE02 от Seeed Studio — это плата на ESP32-S3 с поддержкой WiFi и Bluetooth, специально разработанная для 13,3-дюймового цветного дисплея E-Ink Spectra 6, поставляемого компанией.
Она основана на схожей конструкции с XIAO ePaper DIY Kit-EE04 (ESP32-S3) и XIAO ePaper DIY Kit-EN04 (nRF52480) , представленными в декабре прошлого года, которые подходят для дисплеев E-Ink меньшего размера от 1,54 до 7,15 дюймов. Как и предыдущие модели, новая модель EE02 также включает разъем для аккумулятора с выключателем питания, встроенную микросхему зарядки и имеет одну кнопку сброса и три пользовательские кнопки. Благодаря поддержке более крупного 13,3-дюймового цветного дисплея E-Ink, она особенно хорошо подходит для цифровых фоторамок и информационных табло.
Спецификации набора XIAO ePart DIY kit – EE02:
- Беспроводная плата – XIAO ESP32S3 Plus
- Система на кристалле – Espressif ESP32-S3R8
- ЦП – Двухъядерный микроконтроллер Tensilica LX7 с тактовой частотой до 240 МГц и векторными инструкциями для ускорения ИИ
- Память – 8MB PSRAM
- Беспроводная связь – WiFi 4 и Bluetooth 5.0 LE + Mesh
- Хранилище – 16MB SPI flash, слот для карты MicroSD
- Антенны – Антенна IPEX1 для Wi-Fi и Bluetooth
- USB – USB 2.0 Type-C для питания и прошивки
- Система на кристалле – Espressif ESP32-S3R8
- Дисплей
- 60-контактный FPC-разъем для E-Ink с шагом 0,5 мм
- Опциональный 13,3-дюймовый цветной дисплей E-Ink Spectra 6
- Тип матрицы – точечная матрица
- Разрешение – 1600 x 1200
- Шаг пикселя (мм) – 0,169 x 0,169
- Цвета дисплея – черный, белый, желтый, красный, зеленый и синий
- Интерфейс – SPI
- Прочее
- Кнопка сброса, 3 пользовательские кнопки (Обновить, Предыдущая страница, Следующая страница), Кнопка загрузки
- Выключатель питания от аккумулятора
- Светодиодные индикаторы для обнаружения аккумулятора и зарядки
- Питание
- 5 В через порт USB-C
- Опционально 3,7 В литий-ионный аккумулятор через JST-разъем с шагом 2,0 мм
- Габариты
- Плата – 80 x 43 x 7 мм
- Дисплей – приблизительно 315 x 210 мм включая FPC-кабель; толщина дисплея: 0,85 мм
Поскольку плата основана на XIAO ESP32S3 Plus, она должна поддерживать Arduino и MicroPython, но Seeed Studio не предоставляет конкретных инструкций для них, вместо этого компания подчеркивает поддержку своего no-code решения SenseCraft HMI , которое позволяет создавать дизайн методом перетаскивания, генерировать изображения и канву с помощью ИИ и многое другое.
Suthinee опробовала это решение, рассматривая дисплеи reTerminal E1001/E1002 E-Ink в прошлом месяце и нашла его простым в использовании для создания канвы календаря, генерации изображений и создания панели мониторинга погоды и обменного курса валют с использованием живых данных из Интернета.
Сама плата XIAO ePart DIY kit – EE02 продается всего за $14,90 с антенной и FPC-кабелем , но полный комплект с 13,3-дюймовым дисплеем обойдется в $163,90 до налогов и доставки на той же странице.
