Модули Quectel SRG091X и SRG093X на базе процессора NXP i.MX 9 для промышленного AIoT интегрируют радиомодули Wi-Fi 6, Bluetooth 5.4 и 802.15.4.

Оба модуля имеют одинаковый форм-фактор 46 x 41.5 мм и одинаковые возможности беспроводной связи, но отличаются вычислительной мощностью. Модуль SRG091X представляет собой базовое решение, построенное на однокристальной системе NXP i.MX 91, в то время как SRG093X оснащен двухъядерным SoC NXP i.MX 93, который включает в себя реальное ядро Cortex-M33 и нейропроцессор (NPU) для задач искусственного интеллекта на периферии. Модуль поддерживает память LPDDR4/LPDDR4X, хранилище eMMC и множество вариантов ввода-вывода, включая два порта Gigabit Ethernet, USB 2.0, CAN-FD, SPI, UART, I2C/I3C, АЦП, FlexIO, S/PDIF и несколько интерфейсов отображения (RGB, LVDS, MIPI-DSI). Эти модули могут использоваться в промышленных HMI, шлюзах, счетчиках энергии, станциях зарядки электромобилей, POS-системах, умных колонках, звонках, замках и других подключенных периферийных устройствах.

Характеристики модулей Quectel SRG091X и SRG093X:

• SoC
  • SRG093X – NXP i.MX 93 (MIMX9332CVVXMAC)
    • ЦП
      • 2 ядра Arm Cortex-A55 с тактовой частотой до 1.7 ГГц
      • Реальное ядро Arm Cortex-M33 с тактовой частотой 250 МГц
      • Кэш L2: 64 КБ; Кэш L3: 256 КБ
    • НПУ – Arm Ethos U65 microNPU производительностью 0.5 TOPS
  • SRG091X – NXP i.MX 91 (MIMX9131CVVXJAB)
    • ЦП – Одно ядро Arm Cortex-A55 с тактовой частотой до 1.4 ГГц и кэшем L2 256 КБ
    • НПУ отсутствует
• Память
  • SRG093X – 1 ГБ LPDDR4X (по умолчанию), опционально до 2 ГБ
  • SRG091X – 1 ГБ LPDDR4 (по умолчанию), опционально до 2 ГБ
• Хранилище
  • SRG093X – 16 ГБ eMMC (по умолчанию), опционально до 256 ГБ,
  • SRG091X – 8 ГБ eMMC (по умолчанию), опционально до 256 ГБ
  • Опционально для обоих: 512 МБ SPI NAND Flash
  • Поддержка SDIO для обоих (см. раздел «Расширение»)
• Дисплей
  • SRG093X
    • 1x MIPI DSI (4 линии) до 1920×1200 @ 60 кадр./с
    • 1x LVDS (4 линии) до 1366×768 @ 60 кадр./с
    • Параллельный RGB до 1366×768 @ 60 кадр./с
    • 2D графический движок PXP
  • SRG091X – Интерфейс параллельного RGB до 1366×768 @ 60 кадр./с
• Камера
  • SRG093X – 1x MIPI CSI-2 (2 линии), Параллельный интерфейс камеры
  • SRG091X – 8-битный параллельный интерфейс камеры YUV/RGB
• Аудио – SAI, PDM, SPDIF
• Подключение
  • Ethernet – 2 порта Gigabit Ethernet (RGMII); поддержка AVB, IEEE 1588, EEE, один порт поддерживает TSN
  • Беспроводная связь (только модели SRG093X-W и SRG091X-W)
    • Wi-Fi 6 (802.11a/b/g/n/ac/ax) 2.4/5 ГГц
    • Bluetooth 5.4
    • IEEE 802.15.4 (Thread, Zigbee)
    • Поддержка антенн
• USB – 2 интерфейса USB 2.0
• Расширение – До 94 GPIO на обоих (75 на W-вариантах)
  • SRG093X
    • 32-контактный интерфейс FlexIO
    • 4 канала 12-битного АЦП
    • До 8x I2C (7x на SRG093X-W) + поддержка I3C
    • До 8x SPI (4x на SRG093X-W)
    • До 8x UART (6x на SRG093X-W)
    • До 2x CAN FD
    • До 2x SDIO 3.0 (1x на SRG093X-W)
  • SRG091X
    • 4 канала 16-битного АЦП
    • Flex IO отсутствует
    • До 8x I2C (7x на SRG091X), поддержка I3C отсутствует
    • До 8x SPI (4x на SRG091X-W)
    • До 8x UART (6x на SRG091X-W)
    • До 2x CAN FD
    • До 2x SDIO 3.0 (1x на SRG091X-W)
• Прочее
  • ВКЛ / ВЫКЛ
  • VBAT
  • UART1 / UART2
  • SAI1
• Питание
  • Напряжение питания – от 3.0В до 3.45В (тип. 3.3В)
  • Потребление – Уточняется

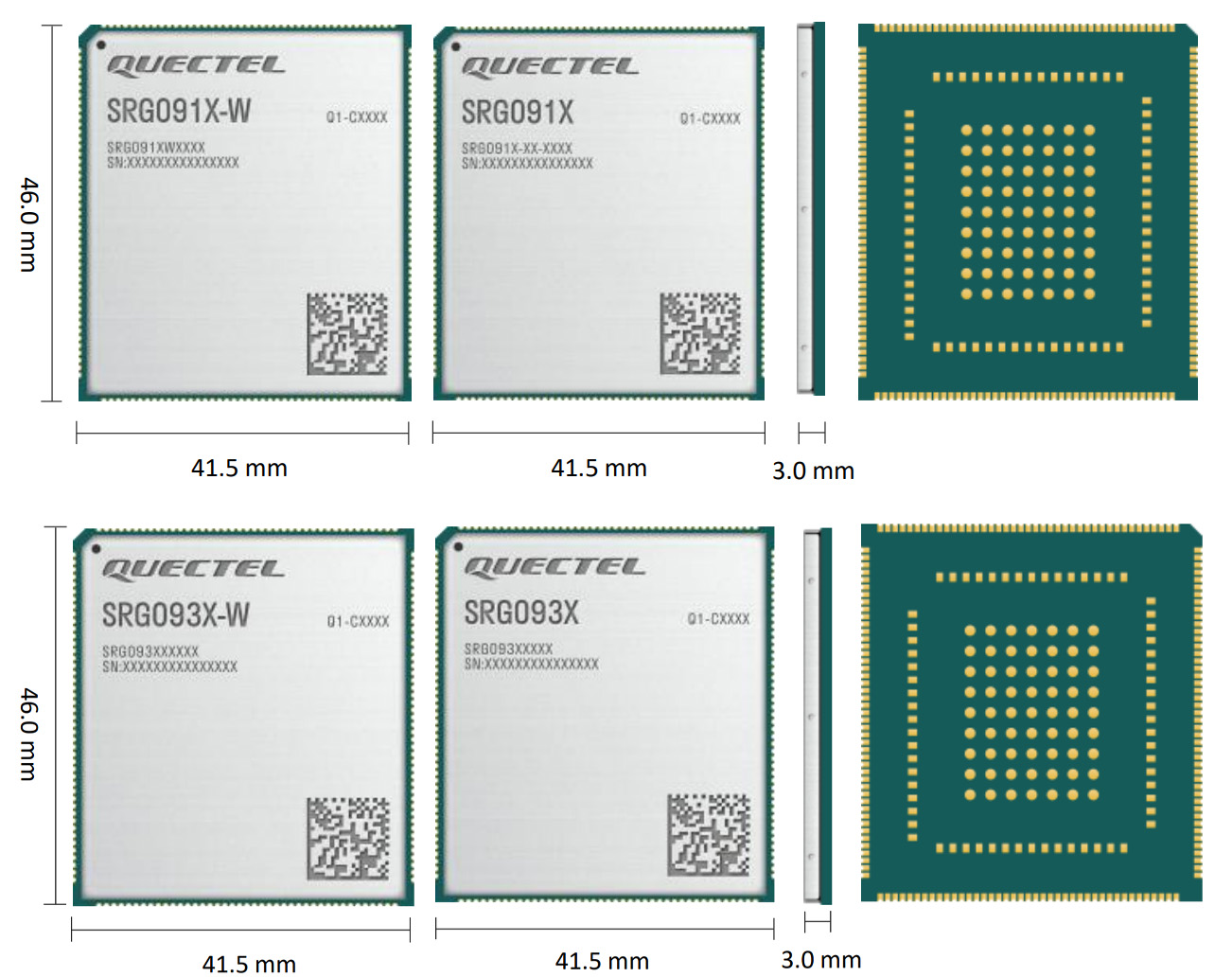

• Габариты – 46.0 x 41.5 x 3.0 мм; корпус LGA + LCC
• Вес – приблизительно 11.8 грамм
• Температура – от -40°C до +85°C
• Сертификации – SRRC (Китай), FCC (США), CE (Европа)

Информация о поддержке программного обеспечения ограничена, так как компания упоминает только поддержку операционных систем Linux, Zephyr или FreeRTOS. Скорее всего, она основывается на стандартных BSP на базе Yocto Project или дистрибутивах Debian, а также на таких фреймворках, как Qt, для разработки графических пользовательских интерфейсов.

Ранее публиковались материалы о различных отладочных платах и модулях на базе NXP i.MX 93, таких как KSTR-IMX93 , i.MX93 VERSA SO-DIMM SoM , ADLINK OSM-IMX93 ,   Ka-Ro Electronics’ QS93 и многих других. Однако создание шлюза Matter на таких платформах потребует двух отдельных радио-подсистем: одной для Wi-Fi в качестве магистрального канала и другой радиочасти 802.15.4 для устройств Thread/Zigbee. Это создает сложные задачи сосуществования радиоканалов, так как разработчикам необходимо обеспечить одновременную работу без помех. С новыми модулями достаточно разместить один такой модуль на печатной плате, чтобы сразу получить полностью соответствующий стандарту Matter Border Router, без проектирования ВЧ-схем и беспокойства о радиопомехах/сосуществовании.

На момент написания компания не сообщает ничего о ценах или сроках поставки, но в техническом описании упоминаются две отладочные платы: RG093XAATA (для 93X) и SRG091XAATA (для 91X). Однако поиск по этим номерам деталей не дает результатов. Более подробная информация доступна на страницах продуктов   SRG091X   и   SRG093X ; некоторая дополнительная информация содержится в пресс-релизе .
