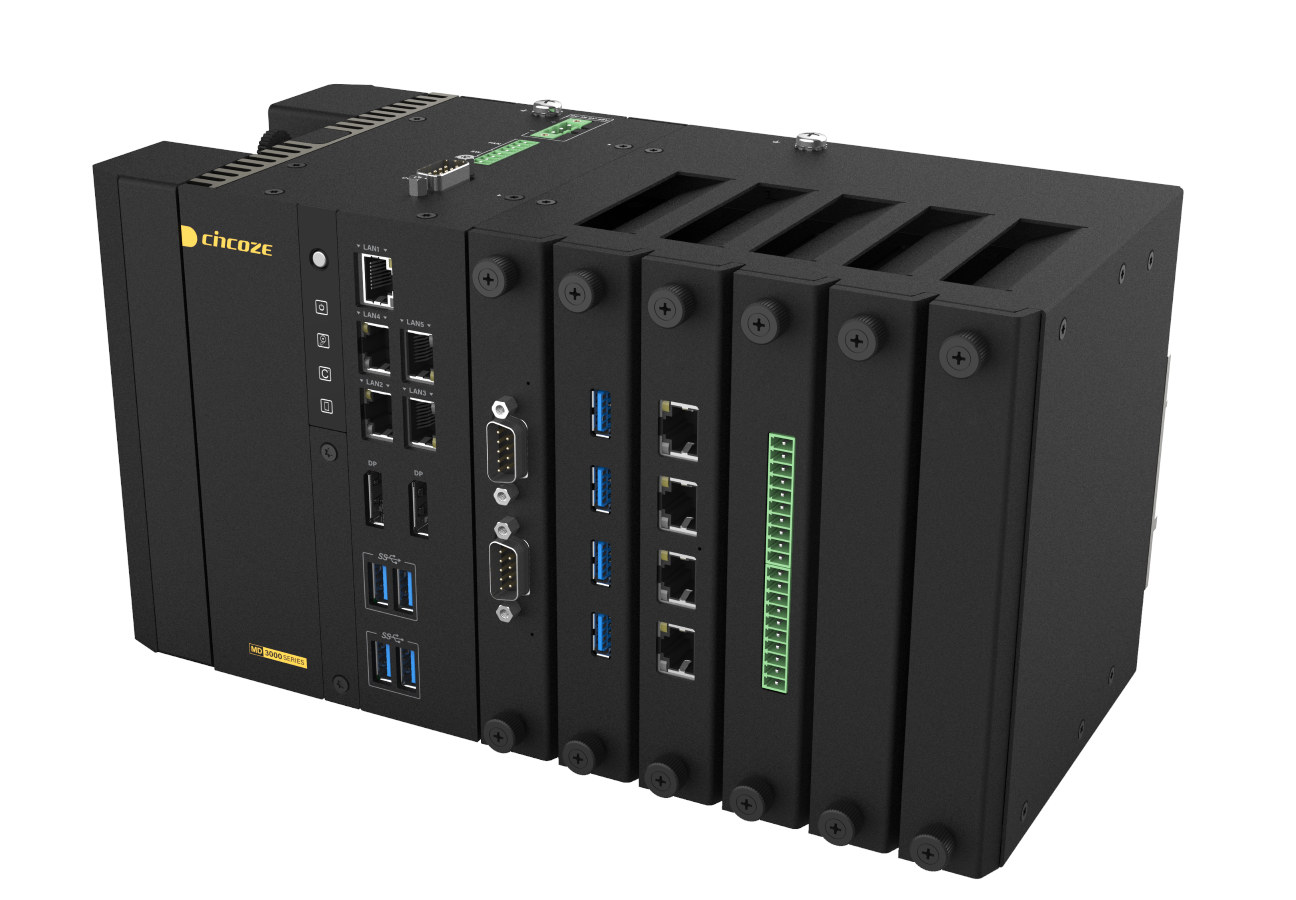

Cincoze MD-3000 — это масштабируемый компьютер с креплением DIN-рейку на базе процессора до Intel Core i9-14900 24-го поколения с 24 ядрами

На базе процессора до Intel Core i9-14900 24-го поколения с 24 ядрами (Raptor Lake-S Refresh) MD-3000 поддерживает до 96 ГБ оперативной памяти DDR5 SO-DIMM с опциональной поддержкой ECC, до двух накопителей M.2 NVMe SSD, отсек для 2.5-дюймового SATA накопителя и оснащен двумя разъемами DisplayPort с поддержкой 4K, пятью портами Gigabit Ethernet, четырьмя портами USB 3.2, разъемом DB9 для RS232/RS485 и другим. Он в основном ориентирован на приложения умного производства, основанные на машинном зрении.

Характеристики Cincoze MD-3000:

• Система на кристалле (один из вариантов)
  • 14-е поколение Intel Raptor Lake-S Refresh Серия – 35-ваттный двухъядерный процессор Intel Processor 300T с тактовой частотой 3.4 ГГц, до 65-ваттного 24-ядерного процессора Intel Core i9-14900 с частотой до 5.8 ГГц; доступно 20 вариантов SKU
  • 13-е поколение Intel Raptor Lake-S Серия – 35-ваттный четырехъядерный процессор Intel Core i3-13100TE с тактовой частотой 4.1 ГГц, до 65-ваттного 24-ядерного процессора Intel Core i9-13900E с частотой до 5.2 ГГц; 9 вариантов SKU
  • 12-е поколение Intel Alder Lake-S Серия – 35-ваттный двухъядерный процессор Intel Celeron G6900TE с тактовой частотой 2.4 ГГц, до 65-ваттного 16-ядерного процессора Intel Core i9-12900E с частотой до 5 ГГц; 12 вариантов SKU
  • Встроенный графический процессор
    • Core i9/i7/i5 – Intel® UHD Graphics 770
    • Core i3 – Intel® UHD Graphics 730
    • Pentium/Celeron/Processor – Intel UHD Graphics 710
• Чипсет – Intel R680E Chipset
• Системная память – До 96 ГБ через 2 слота для модулей DDR5 SO-DIMM, поддерживается небуферизованная память и память с ECC; примечание: теперь, возможно, поддерживается до 128 ГБ, так как доступны модули DDR5 объемом 64 ГБ.
  • Core i9/i7 – 5600/4800 МГц с памятью Single Rank и 5200/4800 МГц с памятью Dual Rank.
  • Core i5/i3/Pentium/Celeron/Processor – только 4800 МГц
• Накопители
  • M.2 NVMe/SATA SSD через 2 разъема M.2 Key-M; поддерживается RAID
  • Опциональный отсек для 2.5-дюймового SATA накопителя через расширение «SED»
• Видеовыход
  • 2 разъема DisplayPort с поддержкой разрешения до 4096 x 2304 @ 60 Гц (по данным Cincoze протестировано до 3840×2160 @ 60 Гц)
  • Поддержка двух независимых дисплеев
• Сеть – 5 портов Gigabit Ethernet RJ45 (1x Intel I219, 4x Intel I210)
• USB – 4 порта USB 3.2 Gen1x1 (5 Гбит/с) Type-A
• Последовательный порт – разъем DB9 RS-232/422/485 с автоматическим управлением потоком (поддерживает 5 В/12 В)
• Расширение
  • Сокет M.2 Key-M Type 2280 (PCIe Gen3 x4) для накопителя или платы расширения
  • Сокет M.2 Key M Type 2280 (PCIe Gen3 x4 / SATA 3.0) для накопителя или платы расширения
  • Интерфейс PCIe x16 для опциональной «Scalable Expansion Deck»
• Прочее
  • Кнопка включения/выключения питания ATX
  • Переключатель режима AT/ATX
  • Светодиоды питания, накопителя, температуры и GPIO
  • Разъем Smart Fan
  • Переключатель Clear CMOS
  • Кнопка сброса (Reset)
  • AMI BIOS
  • Таймер сторожевого пса (Watchdog)
  • Суперконденсатор (SuperCap) для безбатарейной работы CMOS
  • Поддержка настенного и DIN-рейкового крепления
• Управление питанием
  • Питание 9 – 48 В постоянного тока через 3-контактный клеммный блок
  • Дистанционное включение/выключение питания через 2-контактный клеммный блок
  • Дистанционный индикатор питания через 2-контактный клеммный блок
  • Надежность и защита: Защита от обратного включения питания • Да
  • Защита от перенапряжения – Диапазон защиты: 51~58 В; тип защиты: отключение рабочего напряжения, повторное включение питания на установленном уровне для восстановления
  • Защита от перегрузки по току – 15 А
• Потребляемая мощность
  • Процессор + 1 модуль RAM, 1 накопитель, нагрузка 100%
    • Процессор 35 Вт – До 195,2 Вт
    • Процессор 65 Вт – До 279,4 Вт
  • Пиковый пусковой ток (Inrush Current)
    • CPU 35 Вт – 9.0 A при 24 В
    • CPU 65 Вт – 9.026 A при 24 В
• Габариты 152.2 x 135.5 x 132 мм (Экструдированный алюминий с усиленным металлом)
• Вес – 3.03 кг
• Диапазон температур
  • Рабочий
    • Процессор с TDP 35 Вт: от -40°C до 65°C
    • Процессор с TDP 45 Вт: от -40°C до 55°C
    • Процессор с TDP 65 Вт: от -40°C до 45°C
    • Примечания:
      • PassMark BurnInTest: 100% загрузка CPU, 2D/3D графика (без теплового дросселирования)
      • С внешним вентилятором, периферия для расширенного температурного диапазона; окружающая среда с потоком воздуха
      • Согласно стандартам IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
  • Хранение – от -40°C до 85°C
• Относительная влажность – 95% при 65°C
• Удар – Рабочий, 30 Grms, полусинусоидальный импульс длительностью 11 мс (с внешним вентилятором и SSD, согласно IEC60068-2-27)
• Вибрация
  • Случайная вибрация: Рабочая, 3 Grms, 5-500 Гц, по 3 осям (с SSD, согласно IEC60068-2-64)
  • Синусоидальная вибрация: Рабочая, 1 Grms, 10-500 Гц, по 3 осям (с внешним вентилятором и SSD, согласно IEC60068-2-6)
• MTBF – 356 683 часа; база данных: Telcordia SR-332 Issue3, Method 1, Case 3
• ЭМС (EMC)
  • CE, UKCA, FCC, ICES-003 Class A
  • Промышленная среда
    • EN/BS/IEC 61000-6-4: 2019 Class A
    • EN/BS/IEC 61000-6-2: 2019
• ЭМИ (EMI)
  • CISPR 32 Кондуктивные и излучаемые помехи: Class A
  • EN/BS EN 55032 Кондуктивные и излучаемые помехи: Class A
  • EN/BS EN IEC 61000-3-2 Гармонические составляющие тока: Class A
  • EN/BS EN61000-3-3 Колебания напряжения и мерцание
  • FCC 47 CFR Part 15B, ICES-003 Кондуктивные и излучаемые помехи: Class A
• Устойчивость к ЭМП (EMS)
  • EN/IEC 61000-4-2 ЭСР: Контакт: 4 кВ; Воздух: 8 кВ
  • EN/IEC 61000-4-3 Радиочастотное излучение: 80 МГц до 1000 МГц: 10 В/м
  • EN/IEC 61000-4-4 Импульсные помехи: Питание AC: 2 кВ; Питание DC: 1 кВ; Сигнал: 1 кВ
  • EN/IEC 61000-4-5 Скачки напряжения: Питание AC: 2 кВ; Сигнал: 1 кВ
  • EN/IEC 61000-4-6 Кондуктивные помехи: 10 В
  • EN/IEC 61000-4-8 Магнитное поле промышленной частоты: 50 Гц, 30 А/м
  • EN/IEC 61000-4-11 Провалы и прерывания напряжения: 1 период при 60 Гц
• Безопасность – UL, cUL, CB, IEC, EN 62368-1

Компания обеспечивает поддержку Windows 10/11 (LTSC) и Ubuntu 22.04 Linux. MD-3000 поставляется с конфигурацией по умолчанию, указанной в спецификациях выше, но ее можно расширить с помощью различных модулей масштабируемого расширения (SED) на 2, 4 или 6 слотов.

Они добавляют порты ввода-вывода, PoE, дополнительные разъемы M.2 и, в случае модулей SED-402 и SED-601, отсек для 2.5-дюймовых накопителей. В таблице ниже указан общий термин «I/O», но на практике это означает дополнительные COM-порты RS232/RS485, порты USB 3.2, Ethernet RJ45/M12 до 10GbE, до 16x изолированных дискретных входов/выходов через 20-контактную клеммную колодку и другие интерфейсы.

Благодаря высоте корпуса около 150 мм, объем встраиваемого компьютера MD-3000 сравним с объемом ПЛК, что позволяет интегрировать его в шкафы вместе с другим промышленным оборудованием.

Cincoze не предоставила информацию о доступности и ценах на странице продукта , но MD-3000-R1 указан на сайте MITXPC по цене от $1989.90 в конфигурации barebone с системой на кристалле Intel Core i3-14100. Можно собрать собственную систему, выбрав необходимые опции; максимальная конфигурация с системой на кристалле Intel Core i9-14900, 96 ГБ RAM, двумя NVMe SSD на 4 ТБ и 4-слотовым блоком расширения, укомплектованным модулем с 4x Gigabit Ethernet, 2x RS232/RS485, 4x USB 3.2 и 16x изолированными входами/выходами, стоит $5,719.61 без учета стоимости установки ОС и блока питания.
