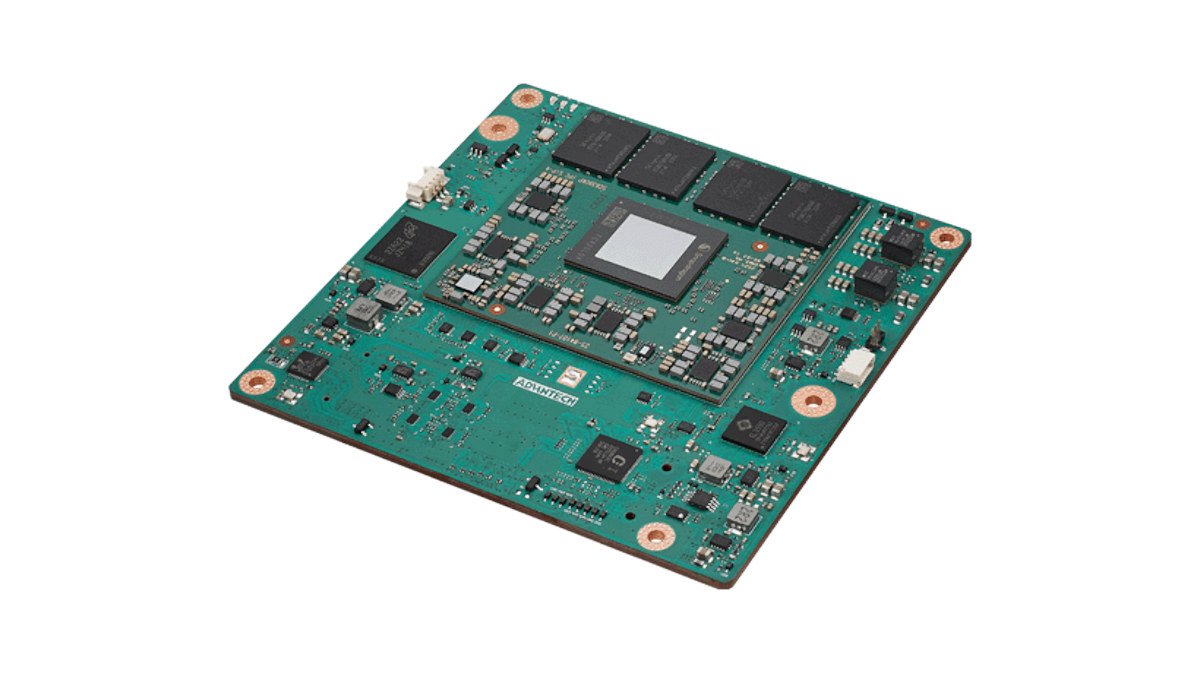

Модуль Advantech SOM-6820 COM Express оснащён процессором Qualcomm Snapdragon X Elite Arm SoC.

Модуль также оснащен до 64 ГБ памяти LPDDR5, двумя разъемами для камер MIPI CSI, контроллером Gigabit Ethernet USB 3.0 RTL8153B и микросхемой безопасности TPM 2.0. Все интерфейсы ввода-вывода выведены через два стандартных 220-контактных соединителя Board-to-Board, включая интерфейсы DisplayPort и LVDS/eDP для подключения до четырех дисплеев 4K, до четырех накопителей SATA III, двенадцать интерфейсов USB 3.0/2.0, несколько интерфейсов PCIe Gen4/3 и другие. Благодаря производительности ИИ до 45 TOPS, SOM-6820 особенно хорошо подходит для применений в медицинской визуализации и машинном зрении, а также для критически важных систем и человекоподобных роботов.

Характеристики Advantech SOM-6820:

• Snapdragon X Elite Варианты системы на кристалле (один из двух)
  • X1E-00-1DE: 12 ядер, до 3.8 ГГц / 4.3 ГГц (двухъядерный турбобуст) с кэшем 42 МБ; TDP 45 Вт
  • X1E-78-100: 12 ядер, до 3.4 ГГц с кэшем 42 МБ; TDP 45 Вт
  • X1P-66-100: 10 ядер, до 3.4 ГГц / 4.0 ГГц (одноядерный турбобуст) с кэшем 42 МБ; TDP 45 Вт
  • X1P-42-100: 8 ядер, до 3.2 ГГц / 3.4 ГГц (одноядерный турбобуст) с кэшем 30 МБ; TDP 45 Вт
  • Все с GPU Adreno с поддержкой DX12.2, OpenGL ES 3.2, Vulkan 1.3, OpenCL 3.0 full profile, Adreno NN direct, GMEM, DirectM
  • VPU
    • Аппаратное декодирование H.264/HEVC/VP9/AV1 UHD120
    • Аппаратное кодирование H.264/HEVC/VP9/AV1 UHD60
  • AI NPU – Qualcomm Hexagon, до 45 TOPS
• Системная память – До 64 ГБ LPDDR5X @ 8,448 MT/с
• Интерфейс камеры – 2 разъема FPC MIPI-CSI с 4 линиями
• Сеть – Контроллер Gigabit Ethernet Realtek RTL8153B USB 3.0
• 2 стандартных соединителя Board-to-Board на 220 контактов
  • Накопители – До 4x SATA 3.0 (6 Гбит/с)
  • Дисплей
    • DisplayPort 2.1 HBR3 до 4096×2304 @ 60 Гц
    • Двухканальный LVDS до 1920×1200 @ 60 Гц или eDP до 4096×2304 @ 60 Гц
    • До 4 одновременно независимых дисплеев (3x DP + 1x LVDS|eDP)
  • Аудио – SoundWire
  • Сеть – Gigabit Ethernet
  • USB
    • 4x USB 3.2 Gen2 (10 Гбит/с)
    • 8x USB 2.0 (480 Мбит/с)
  • Последовательные интерфейсы
    • SMBus, I²C
    • COM-порты (2-проводные)
  • Расширение
    • PEG – PCIe Gen4, 8 линий, бифуркация до 1×8
    • PCI Express PCIe Gen3 & 4: до 8 линий в следующих конфигурациях
      • PCIe Gen4: 4 линии, бифуркация до 4×4
      • PCIe Gen3: 2 линии, бифуркация до 2×2 или 2×1
      • PCIe Gen3: 2 линии, бифуркация до 2×2 без SATA
    • 8-битный GPIO
• Безопасность – TPM 2.0
• Прочее
  • Сторожевой таймер
  • Шина SPI для EEPROM BIOS, поддержка отказоустойчивого двойного BIOS
  • Охлаждение с помощью системы Advantech QFCS (Quadro Flow Cooling System)
• Питание
  • Тип – ATX: Vin, VSB; AT: Vin
  • Напряжение – Vin: 12 В; VSB: 4.75 В ~ 5.25 В; Батарея RTC: 2.0 В ~ 3.3 В
• Габариты: 95 мм × 95 мм – Совместим с COM Express Compact Type 6 (R3.1)
• Температурный диапазон
  • Эксплуатация
    • Стандартный: 0 ~ 60°C
    • Расширенный: –40 ~ 85°C
  • Хранение: -40 ~ 85°C
• Влажность: Эксплуатация 40°C @ 95% относительной влажности, без конденсата; хранение 60°C @ 95% относительной влажности, без конденсата
• Устойчивость к механическим вибрациям – 3.5 Grms
• Устойчивость к ударам – Уточняется

Advantech упоминает поддержку Windows 11 on Arm, UEFI BIOS, API встроенного программного обеспечения, а также DeviceOn и Edge AI SDK. Ничего о Linux, но подробнее об этом далее.

Модуль COM Express SOM-6820 совместим с платами расширения для разработки компании SOM-DB5830-00A3 (LVDS) и SOM-DB5830A-00A3 (eDP) формата ATX для модулей Type 6 / 10, которые предлагают слоты PCIe x16 и PCIe x4, интерфейсы дисплея VGA, LVDS / eDP, HDMI / DP и другие.

Модуль COM Express на базе Snapdragon X Elite SOM-6820 был представлен в июне прошлого года , но поводом написать о нем сейчас стал, казалось бы, не связанный с ним модуль SoM и плата расширения, которые попали в Linux 6.18 : IoT-модуль Hamoa и отладочная плата Hamoa EVK на базе Snapdragon X Elite (x1e80100). X Elite разработан для ноутбуков под Windows 11, и хотя было известно о портировании Linux на эту платформу, не было известно о его использовании на системном модуле для промышленных и встраиваемых приложений.

Коммиты в Linux сделаны инженером Qualcomm, который описывает решение следующим образом: HAMOA-IOT-EVK — это оценочная платформа для IoT-продуктов, состоящая из IoT-модуля Hamoa и платы расширения. Вместе они образуют законченную встраиваемую систему, способную загружаться до UART. Qualcomm обычно не разрабатывает и не продает готовые модули, и общедоступной информации об этом нет, так что это, должно быть, внутренняя референс-платформа. Тем не менее, можно узнать больше об уровне поддержки основной ветки Linux для встраиваемых приложений, изучив журнал изменений Linux 6.18.

На модуле SoM задействованы следующие периферийные устройства:

• Регуляторы на модуле SoM
• Зарезервированные области памяти
• PCIe6a и его PHY
• PCIe4 и его PHY
• USB0 — USB6 и их PHY
• ADSP, CDSP
• Графика и видео

В то время как плата расширения поддерживает:

• UART
• Встроенные регуляторы
• USB Type-C мультиплексор
• Управление выводами (Pinctrl)
• Повторители Embedded USB (EUSB)
• NVMe
• pmic-glink
• USB DisplayPort
• Bluetooth
• WLAN
• Аудио

Хотя указано, что система загружается только до UART, похоже, достигнут хороший прогресс, и, возможно, в будущем Snapdragon X Elite SoM или COM можно будет использовать с основной веткой Linux в коммерческих продуктах.

Возвращаясь к Advantech SOM-6820… В июне компания анонсировала, что модуль COM Express доступен для пробных заказов, так что серийное производство, возможно, уже началось. Подробнее можно узнать на странице продукта .
