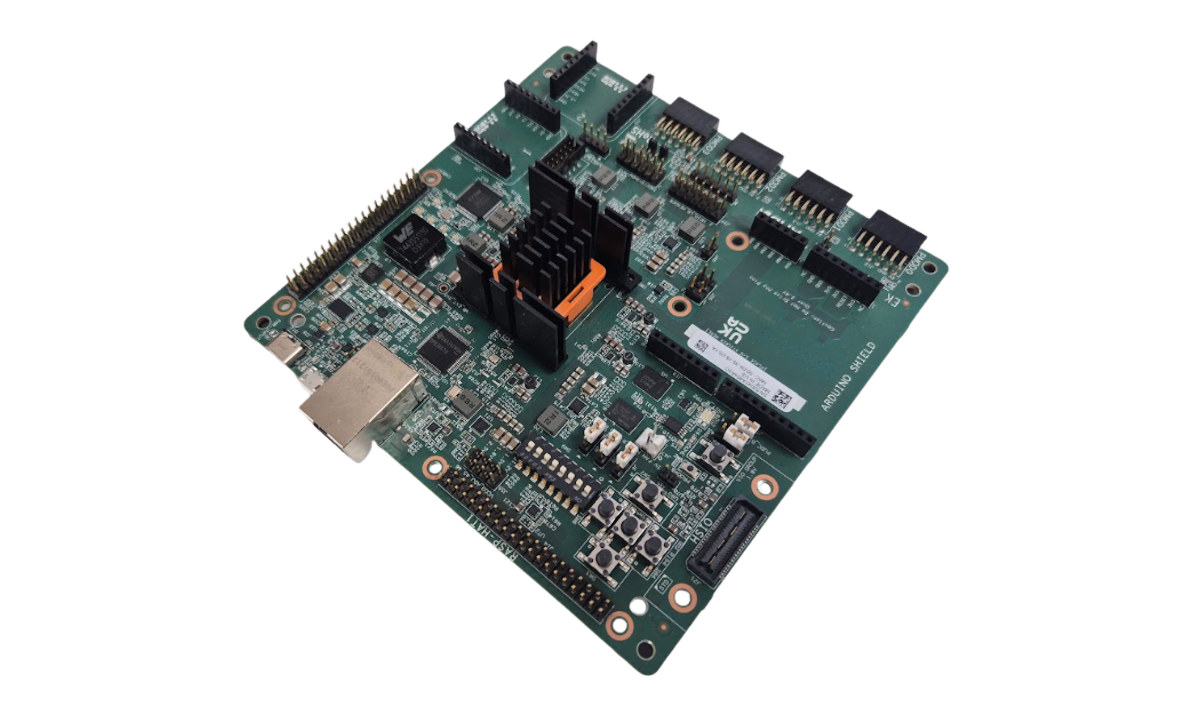

Оценочный комплект AMD SCU35 — это доступная (229 долларов) плата разработки на базе ПЛИС AMD Spartan UltraScale+ SU35P, предназначенная для энергоэффективных промышленных, медицинских применений и применений в центрах обработки данных, требующих расширения ввода-вывода и возможностей управления платой.
Разработанная для автономных применений, плата оснащена портом Ethernet 10/100 Мбит/с и портом USB-C для питания, а также множеством разъемов и коннекторов, совместимых с готовыми платами расширения или модулями, включая коннекторы Arduino UNO, два 40-контактных разъема GPIO Raspberry Pi, два разъема Mikrobus, четыре коннектора Pmod и высокоскоростной межплатный коннектор HSIO.
Характеристики оценочного комплекта AMD SCU35:
- ПЛИС – AMD Spartan Ultrascale+ SU35P (XCSU35P-2SBVB625E)
- 36K логических ячеек
- 304 макс. общих вводов-выводов• Контроллер управления платой
- Память – 1,93 Мб встроенной памяти
- Память – 64 Мбит HyperRAM
- Хранилище
- 128 Мбит QSPI флеш-память
- 64 Кбит EEPROM
- Сети – порт Ethernet RJ45 10/100 Мбит/с
- Датчик – 3-осевой линейный акселерометр
- Расширение
- Коннекторы Arduino UNO
- 2x 40-контактных разъема GPIO Raspberry Pi для совместимых HAT
- 2x разъема Mikrobus для работы с 1000+ модулей расширения MikroE Click
- 4x коннектора Pmod
- Межплатный коннектор HSIO
- Управление платой – Разъем SYSMON
- Конфигурация – Поддержка JTAG, SPI и QSPI
- Отладка – Отладочный порт Micro USB JTAG/UART; разъем JTAG PC4
- Прочее
- 5x кнопок, 3x рабочих переключателя и разъемы
- 5x RGB светодиодов, 5x светодиодов статуса работы
- 8-позиционный DIP-переключатель
- Питание/Управление питанием
- До 20В (65Вт) через порт USB-C; примечание: блок питания не входит в комплект поставки платы.
- Телеметрия питания
- Габариты – 140 x 140 мм
- Температурный диапазон – Рабочий: от 0°C до +45°C; хранения: от -25°C до +60°C
Оценочный комплект ПЛИС SCU35 поддерживается пакетом AMD Vivado Design Suite и унифицированной программной платформой Vitis. Компания также предоставляет различные примеры проектов (например, встроенная система на базе MicroBlaze) и обучающие материалы для быстрого старта, даже без опыта работы с ПЛИС. Ссылки на документацию, программное обеспечение и ресурсы по аппаратному обеспечению можно найти на сайте документации . Следует отметить, что для доступа к некоторой документации (например, руководству пользователя) требуется регистрация по электронной почте и ручное одобрение от AMD.
Конкретные применения включают автоматизацию производства, робототехнику, шлюзы IIoT и периферийные применения, Умный город и Интеллектуальные сети в промышленном секторе, интеллектуальные мониторы пациентов и роботизированную хирургию в медицинской области, а также решения для беспроводной инфраструктуры 4G и 5G. Также может использоваться в центрах обработки данных в качестве контроллера управления платой или для гипермасштабируемого хранения.
Оценочный комплект SCU35 можно приобрести/предзаказать напрямую у AMD за 229 долларов со сроком поставки 8 недель. Учтите, что блок питания в комплект не входит, поэтому может потребоваться докупить блок питания SCU35, доступный только у реселлеров, или просто приобрести стандартный адаптер питания USB-C 20В/65Вт. Кабель Platform Cable USB II ( 270 долларов ) также рекомендуется для отладки, но, как понятно из публичной документации, он может быть не строго обязателен, поскольку плату можно программировать и через порт USB JTAG.
