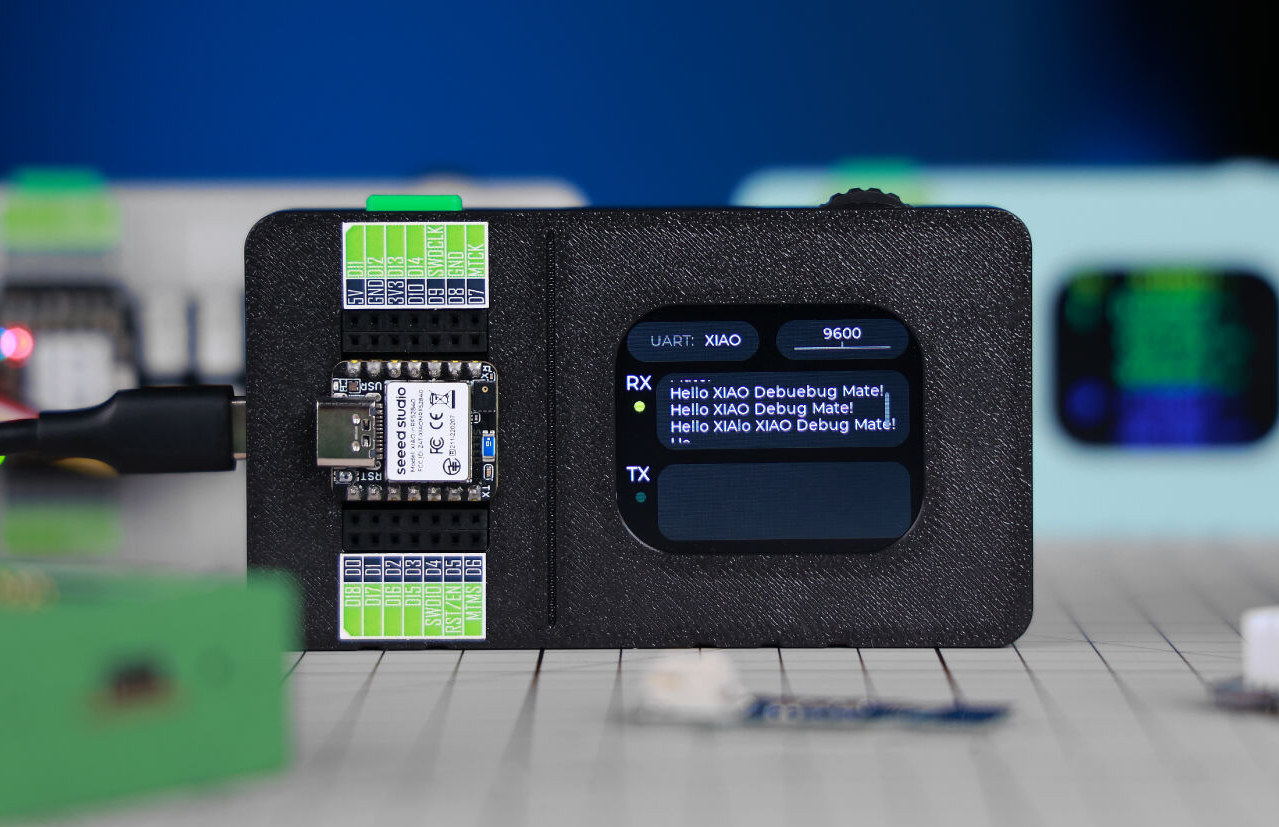

Seeed Studio XIAO Debug Mate — это недорогой мультитул на базе ESP32-S3, разработанный для плат XIAO компании, предлагающий режимы отладчика DAPLink, последовательного монитора и профилировщика питания.
Отладчик оснащен 8 МБ флеш-памяти, 8 МБ PSRAM, дисплеем 2,01 дюйма для отображения отладочной информации и данных питания, двумя 14-контактными разъемами для легкого доступа к вводам-выводам модуля XIAO, матрицей из 36 светодиодов для индикации состояния и несколькими кнопками, а также колесом прокрутки для навигации по меню. Функция последовательного монитора также может использоваться с Arduino, Raspberry Pi или другими платами.
Спецификации XIAO Debug Mate:
- Беспроводной MCU – Espressif Systems ESP32-S3R8
- ЦП – Двухъядерный микроконтроллер Tensilica LX7 @ 240 МГц
- Память – 512КБ SRAM, 8 МБ PSRAM
- Беспроводная связь – Wi-Fi 4 и Bluetooth 5.0 двухрежимный (Classic + BLE)
- Хранилище – 8 МБ SPI флеш-памяти
- Дисплей – 2,01-дюймовый TFT LCD с разрешением 296 × 240
- Расширение
- 2 × 14-контактных гнездовых GPIO разъемов, выводящих контакты модуля XIAO
- 2 × 14-контактных штыревых GPIO разъемов на нижней стороне, также выводящих контакты модуля XIAO
- 8 контактных пogo-пинов для дополнительных GPIO (не работают на всех платах XIAO)
- Разъем Grove UART
- Отладка
- DAPLink, OpenOCD для SAMD21, nRF52840 (Sense), RP2040, RP2350, RA4M1, MG24 (Sense)
- Примечание: Серии XIAO nRF54L15, ESP32(C3/S3/C6) в настоящее время не поддерживают функцию отладки, поскольку контактные площадки расположены неправильно.
- Прочее
- Утопленная кнопка Reset и зеленая пользовательская кнопка
- Колесо прокрутки для навигации по опциям меню
- Матрица из 36 светодиодов для индикации состояния на нижней стороне, используется для указания скорости передачи данных UART в заводской прошивке
- Питание – 5В/1А через порт USB-C
- Габариты – 100 × 56 × 20 мм
- Корпус – 3D-печать из черного PLA
Seeed Studio предоставляет дополнительные детали о функциях XIAO Debug Mate:
- Отладчик DAPLink – поддержка OpenOCD & PyOCD для установки точек останова, пошагового выполнения кода, проверки памяти и доступа к низкоуровневым аппаратным операциям. Интерфейс SWD для целевых устройств Arm Cortex-M (включая XIAO SAMD21 , RP2040 , RP2350 , nRF52840, RA4M1 , MG24 серии, но не серии ESP32 и nRF54L15)
- Последовательный монитор и UART passthrough – мониторинг связи между платой/модулем XIAO USB-C и XIAO Debug Mate, или между XIAO Debug Mate и внешними UART устройствами (Arduino, Raspberry Pi, Grove сенсоры), подключенными через порт Grove. Можно визуализировать данные последовательного интерфейса в реальном времени на встроенном дисплее или перенаправлять сигналы на ПК для детального анализа.
- Профилирование питания – отслеживание потребления энергии до уровней мкА с показаниями напряжения/тока, сверхнизкопотребляющими состояниями и шаблонами потребления с идентификацией пиков/спадов. Точность ±10% @ 1-10 мкА
При первом ознакомлении казалось, что XIAO Debug Mate является универсальным 3-в-1 отладчиком на базе модуля XIAO ESP32S3, но после просмотра фотографий и обсуждения с Seeed Studio стало понятно, что это в основном инструмент отладки для их плат XIAO с USB-C, и даже некоторые (на базе ESP32) не поддерживают функцию отладки SWD. Для сторонних плат Arduino, Raspberry Pi и других это в основном USB-to-TTL отладочная плата. Инструкции по началу работы можно найти на вики .
Мультитул XIAO Debug Mate на базе ESP32-S3 можно приобрести за около $20 на AliExpress или в магазине Seeed Studio .
