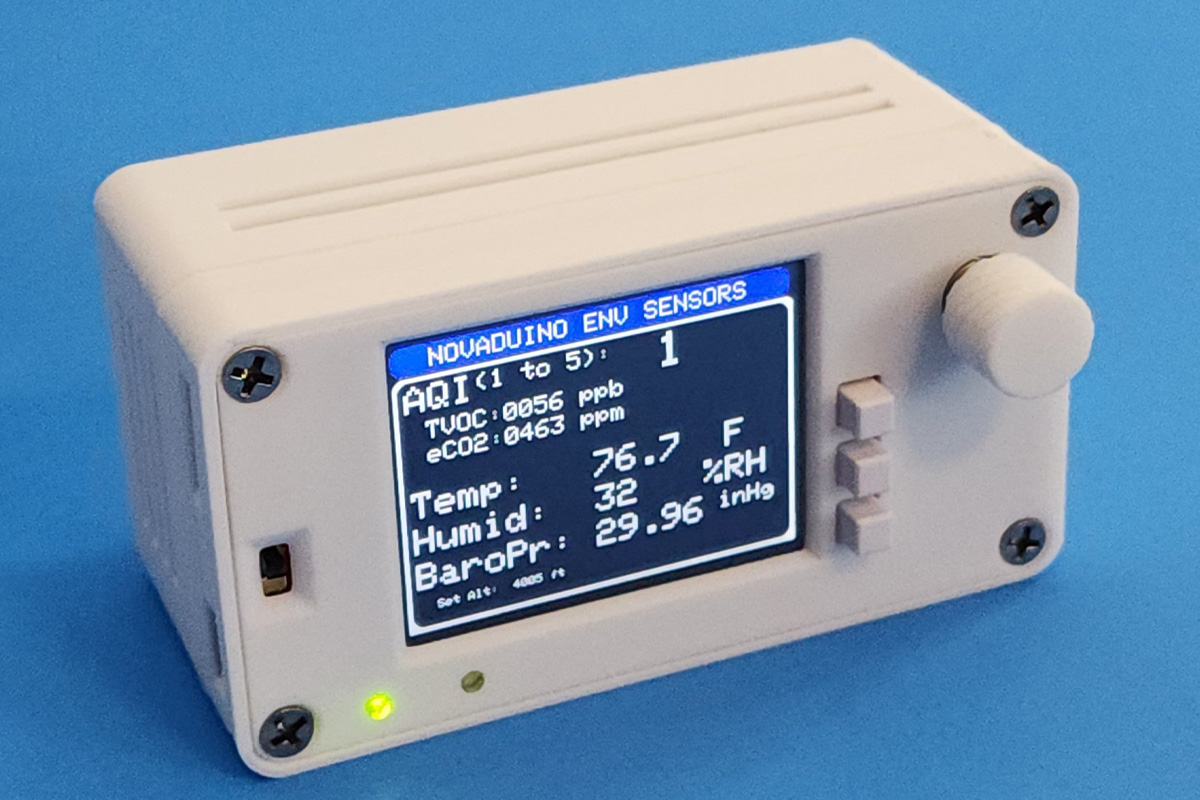

Разработанный Nova Radio Labs в США, Novaduino Environmental Sensor Kit представляет собой программируемое через Arduino решение для мониторинга качества воздуха и погодных условий, построенное на основе собственного дисплейного модуля Novaduino компании. Он предоставляет данные по ЛОС, eCO₂, температуре, влажности и атмосферному давлению в реальном времени, что делает его идеальным для экспериментов с Умным Домом, учебных проектов или создания любительских метеостанций.
Комплект интегрирует сенсор качества воздуха Sciosense ENS160 и environmental-сенсор Bosch BME280, подключенные через Qwiic, которые измеряют ТЛОС, eCO₂, температуру, влажность и давление с индикатором AQI на устройстве. В комплект входят: дисплейная печатная плата Novaduino, 2,4-дюймовый IPS сенсорный экран, кнопки, энкодер, поддержка модулей Feather M0 Express или RP2040, заголовки, механический крепеж и опциональные корпуса для 3D-печати (STL/F3D/STP). Разработанный для обучения пайке, сборке и программированию Arduino, комплект не калиброван и предназначен только для образовательных и экспериментальных целей.
Характеристики Novaduino Environmental Sensor Kit:
- Базовая платформа – Дисплейный модуль Novaduino 2,4 дюйма
- Поддерживаемые платы разработки – МКУ платы форм-фактора Adafruit Feather и SparkFun Thing Plus
- Хранилище – Слот для карты MicroSD, подключенный к модулю Feather
- Дисплей
- 2,4-дюймовый 320×240 IPS TFT цветной дисплей
- Резистивная сенсорная панель
- Контроллер касания TSC2007 (интерфейс I2C/TWI)
- USB – Разъем USB-C для питания
- Расширение
- 2x 40-контактных межплатных соединителя для расширения
- Поддерживает Proto Expansion Card 100 × 120 мм (KIT002)
- Сквозное отверстие для SMA или других панельных разъемов на платах расширения
- Порт I2C/TWI/QWIIC/Stemma-QT для внешних сенсоров и модулей
- Прочее
- До 5x тактовых переключателей для кнопок на передней панели
- 5-позиционный навигационный переключатель (опционально)
- Поддерживается до 2x входов энкодера
- Все переключатели и энкодеры контролируются встроенным процессором сканирования клавиш/энкодера ATtiny1626 (интерфейс I2C, с подавлением дребезга и предварительной обработкой)
- Светодиод питания
- RGB-светодиод, подключенный к Feather D13
- Встроенный переключатель включения питания
- Регулируемая яркость подсветки
- Включает световоды для светодиодов
- Включает резьбовые вставки E-Z Lok + машинные винты для монтажа
- Питание
- 5В от порта USB-C
- Поддержка аккумулятора через плату разработки
- Включенная плата разработки – Adafruit Feather M0 Express (ATSAMD21) или Feather RP2040 (в зависимости от выбранного комплекта)
- Сенсоры
- Sciosense ENS160 цифровой газовый сенсор
- TVOC, eCO₂, индекс качества воздуха (AQI)
- Обнаруживает летучие органические соединения, такие как этанол, толуол, H₂ и окисляющие газы
- Рекомендуется 48-часовая обкатка для стабильных показаний
- Сенсор окружающей среды Bosch BME280 измеряет температуру, влажность и атмосферное давление
- Sciosense ENS160 цифровой газовый сенсор
- Питание – 5 В от USB-C, поддержка Li-Ion/LiPo аккумуляторов
- Габариты – TBD
- Корпус – Опциональный 3D-печатный корпус с файлами STL, STP и Fusion (F3D), включенными в комплект
Комплект Novaduino поддерживает открытую прошивку Arduino с готовыми примерами для дисплея, сенсорного ввода, клавиатуры и сенсоров. Он работает со стандартными библиотеками Adafruit и также может программироваться через PlatformIO или CircuitPython, что упрощает настройку. Скетч Arduino для монитора качества воздуха можно найти на GitHub .
Ранее рассматривались различные типы сенсоров окружающей среды, такие как Inventia MT-718 PS , который представляет собой промышленный телеметрический регистратор IP68, интегрирующий сенсоры окружающей среды, сотовую IoT-связь, а также Nicla Sense ME , Sensy32 Board, и совместимые с mikroBUS Polverine сенсоры окружающей среды. Другая плата расширения, которая может представлять интерес, это SparkFun ENS160/BME280 environmental combo board , которая включает два сенсора, используемые в этой конструкции, на одной плате, а не в двух отдельных модулях.
Комплект Novaduino Environmental Sensor Kit стоит $125.95 (обычно $145.95) на Tindie, где также можно найти руководство пользователя и схемы. Опциональные дополнения включают 3D-печатный корпус, внутренний USB-кабель для программирования и услугу пайки, если предпочтительнее предсобранный комплект.

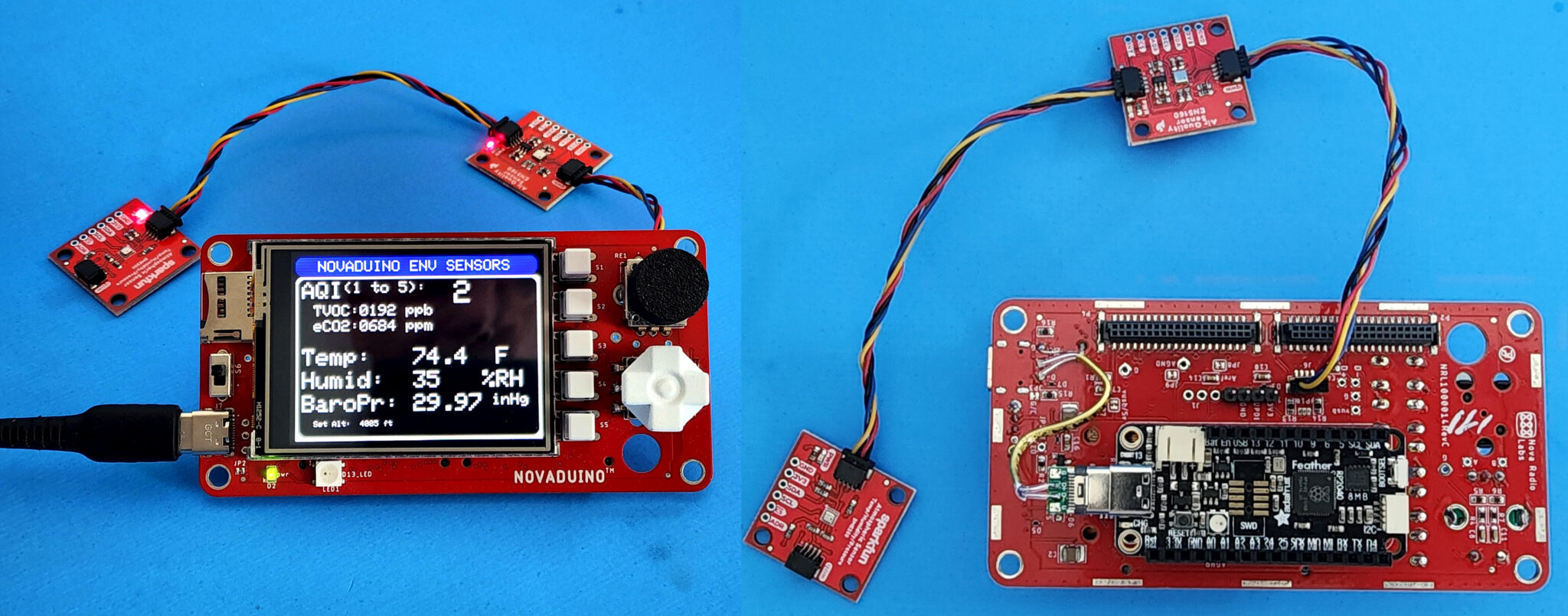

Комплект включает плату Novaduino Display PCBA (NRL1000014) в паре с 2.4-дюймовым IPS LCD модулем и прокладкой, вместе с процессором Adafruit Feather M0 Express или RP2040 для запуска открытой прошивки. В комплект входят как сенсор качества воздуха ENS160, так и сенсор окружающей среды BME280, подключенные через 100 мм кабели Qwiic, плюс энкодер, три тактовых переключателя с колпачками, и необходимые заголовки, винты, световоды и 3D-печатаемые STL файлы для сборки полного корпуса. Также доступен опциональный USB-перемычечный кабель для программирования, чтобы упростить обновление прошивки без вскрытия корпуса.
