Компания Microchip недавно представила семейство однокристальных многопротокольных беспроводных микроконтроллеров PIC32-BZ6, также доступных в виде сертифицированных RF-модулей, разработанных для применения в умном доме, промышленной автоматизации и автомобильной электронике.
Модуль поддерживает Bluetooth LE 6.0 , протоколы Thread и Matter на базе IEEE 802.15.4, а также проприетарные mesh-протоколы. Для проводного подключения предусмотрены два порта CAN-FD, Ethernet MAC 10/100 Мбит/с и трансивер USB 2.0 Full-Speed. Другие функции включают емкостный сенсорный ввод на базе CVD и интерфейсы управления двигателями для интерактивных приложений и приложений реального времени. Как защищенный микроконтроллер, PIC32-BZ6 интегрирует аппаратный механизм безопасности, ПЗУ безопасной загрузки и ускорители шифрования вместе с возможностью OTA-обновлений для долгосрочного управления устройствами. Микроконтроллер предлагает до 54 выводов GPIO, различные варианты выводов и корпусов (до 132-выводный VQFN), а также автомобильные модификации, рассчитанные на работу в диапазоне от -40°C до +125°C.
Характеристики Microchip PIC32-BZ6:
- Ядро МК – 128 МГц Arm Cortex-M4F с FPU и DSP-расширениями
- Память
- 512 КБ многопортовой SRAM (с поддержкой ECC и резервным сохранением)
- 4 КБ тесносвязанной памяти (TCM)
- Хранилище
- 64 КБ ПЗУ для безопасной загрузки
- 72 КБ загрузочной Flash-памяти (конфигурируется под пользовательский код и хэш безопасности)
- 2 МБ встроенной Flash-памяти с поддержкой ECC и предвыборки (ресурс 20К циклов, сохранность 20 лет)
- 3072-битный eFuse для хранения ключей и конфигурации
- Внешний интерфейс QSPI с поддержкой выполнения на месте (XIP)
- Дисплей – Поддержка TFT до 480×272 через интерфейс LCC и контроллер maxTouch по I²C
- Подключение/Сетевые возможности
- Беспроводные интерфейсы
- Bluetooth Low Energy 6.0 (2M/1M/500K/125K)
- Радиомодуль IEEE 802.15.4 для Thread 1.4, Matter, Zigbee 3.0 и проприетарных протоколов 2.4 ГГц
- Мощность передачи: до +11 дБм, Чувствительность приема: до –108 дБм
- Проводные интерфейсы – Ethernet MAC 10/100 Мбит/с (IEEE 1588 PTP)
- Беспроводные интерфейсы
- USB – До 2x портов USB 2.0 High-Speed
- Другие периферийные устройства
- До 54 программируемых выводов ввода-вывода с поддержкой PPS
- 6x SERCOM (конфигурируются как UART, SPI, I²C), 1x выделенный I²C
- До 2x CAN-FD
- До 10x 16-битных таймеров, 3x TCC (до 34 каналов ШИМ)
- Аналоговые интерфейсы
- 2x 12-битных АЦП (до 1 Мвыб/с, 19 каналов)
- 7-битный ЦАП, 2 аналоговых компаратора
- До 18 емкостных сенсорных каналов CVD
- Интерфейс квадратурного энкодера (QEI)
- Безопасность
- Неизменяемое ПЗУ безопасной загрузки, Аппаратный криптографический движок
- AES (128/192/256-бит), SHA-256/384, ECC, RSA, TRNG
- Хранилище ключей eFuse на 3072 бит и блокировка отладки
- Питание – 1.9–3.6В, интегрированный PMU с режимами Buck/LDO, множественные состояния сна
- Корпуса

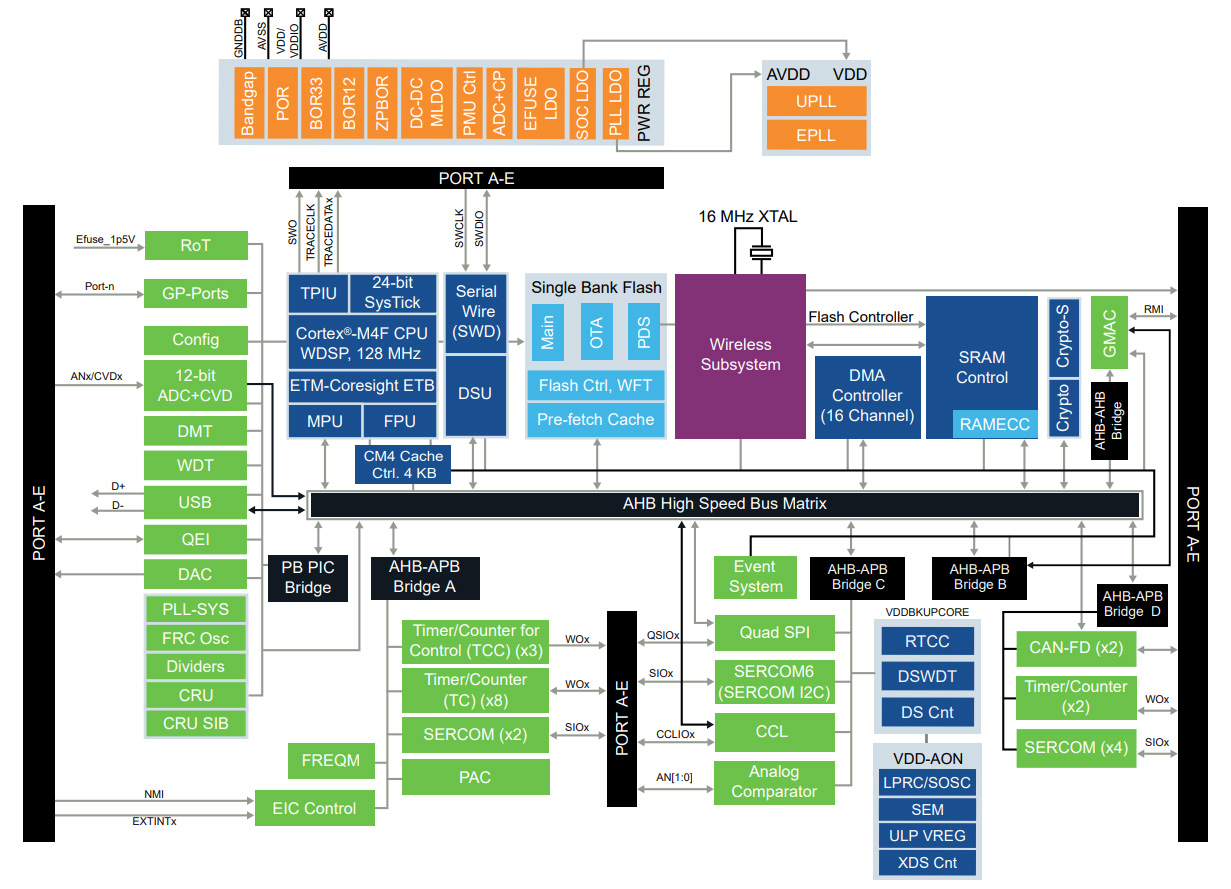

- SoC PIC32CX2051BZ62132 имеет корпус DQFN на 132 вывода (10×10 мм)

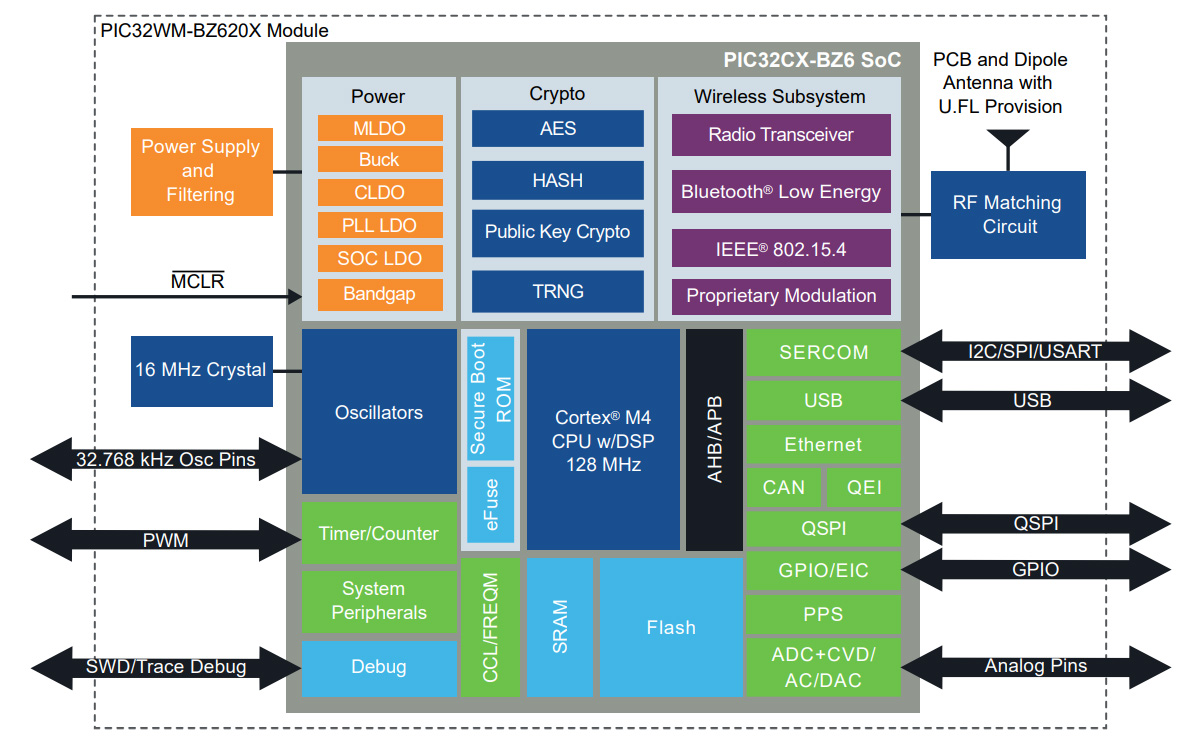

- Модуль PIC32WM-BZ6204UE с SMD выводами на 83 ножки, поддерживает разъем U.FL (19×25×2.75 мм)
- Температура – от –40°C до +125°C (соответствует AEC-Q100 Grade 1)
- Сертификации (Модуль) – FCC, ISED, CE, UKCA, Bluetooth SIG, RoHS, REACH
Что касается программной поддержки, семейство PIC32-BZ6 поддерживается средой разработки MPLAB X IDE и фреймворком MPLAB Harmony v3 от Microchip с библиотеками для Bluetooth LE, Thread и Matter. Также совместимо с ОСРВ Zephyr для разработки IoT в реальном времени.

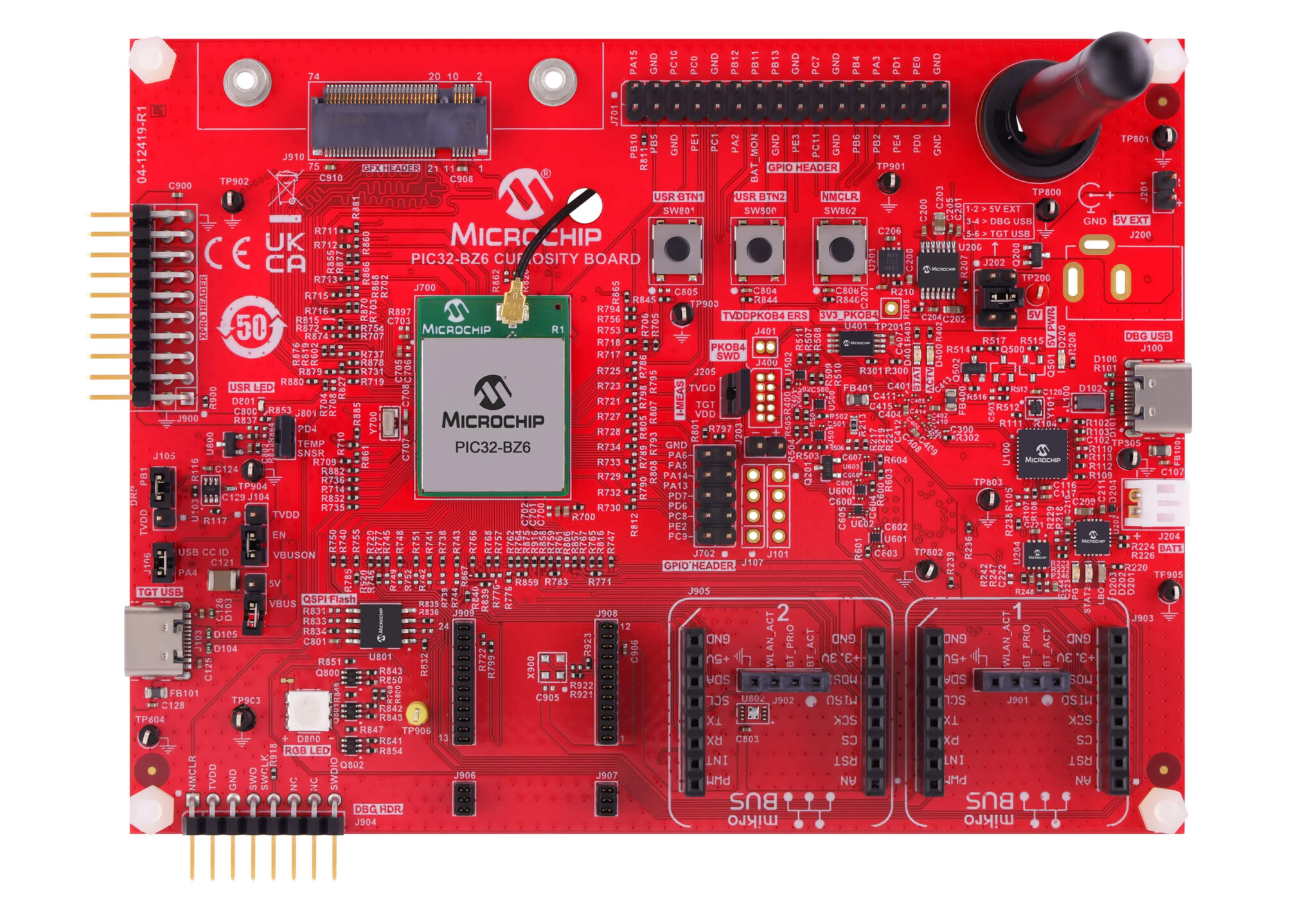

Для облегчения процесса разработки компания также предоставляет плату Curiosity PIC32-BZ6 (EV31U42A), многопротокольную платформу разработки на основе беспроводного MCU PIC32WM-BZ6204UE. Плата оснащена двумя интерфейсами CAN-FD, Ethernet и USB. Также включает заголовки расширения mikroBUS и Xplained Pro, встроенный программатор/отладчик и безопасную загрузку с аппаратным шифрованием. Питание через USB Type-C или Li-Po аккумулятор, идеально подходит для прототипирования промышленных, автомобильных и IoT приложений.
Ранее Microchip представляла беспроводной MCU PIC32MZ-W1 с Wi-Fi, CAN Bus и Ethernet, а также модуль WBZ451PE с поддержкой Bluetooth Low Energy 5.2 и Zigbee 3.0. Также был микроконтроллер PIC32CZ CA Cortex-M7 с поддержкой дисплеев. Однако впервые представлен многопротокольный MCU с поддержкой BLE 6.0, Thread и Matter, который также предназначен для управления двигателями и приложений на основе касания.
SoC PIC32CX2051BZ62132 и модуль PIC32WM-BZ6204UE доступны в магазине Microchip, где SoC стоит $5.41 за штуку а модуль продается по $7.47 за штуку . Как всегда, цена снижается с увеличением количества. Плата Curiosity PIC32-BZ6 также доступна в магазине Microchip за $85.00 , или на Digikey за $91.17. Дополнительная информация доступна на странице продукта и в пресс-релизе .
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
