kv4p HT – Превратите смартфон Android в любительскую радиостанцию

kv4p HT — это аппаратура с открытым исходным кодом для УКВ или УВЧ радио, предназначенная для подключения к порту USB-C смартфона Android и превращения его в портативную любительскую радиостанцию. В основе используется беспроводной модуль ESP32 и радиомодуль SA818.

Этот аксессуар позволяет вашему телефону осуществлять голосовую и текстовую связь вне сети при наличии любительской радиолицензии класса Technician. Устройство достаточно компактно для кармана, отчасти благодаря отсутствию собственного аккумулятора — питание осуществляется от встроенного аккумулятора телефона.

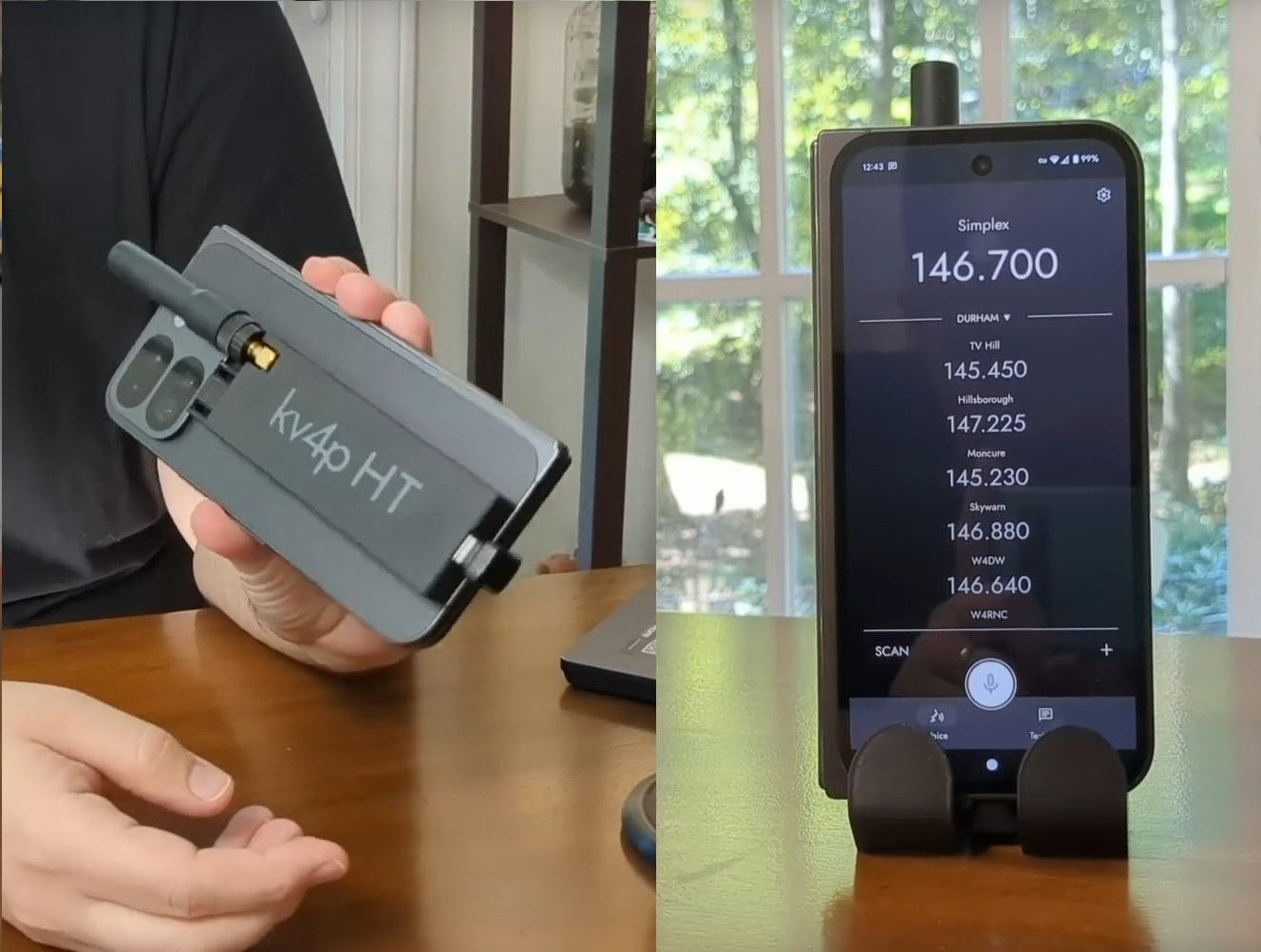

kv4p HT android smartphone ham radio

Характеристики kv4p HT V2.0:

  • Беспроводной модуль – ESP32-WROOM-32E-N4
    • Система на кристалле – Двухъядерный микроконтроллер ESP32 Tensilica LX6 с частотой до 240 МГц и 520 КБ SRAM
    • Память – 4 МБ флеш-памяти
    • Беспроводная связь – Wi-Fi 4 на 2,4 ГГц и Bluetooth 4.2 BR/LE, встроенная антенна на печатной плате
  • УКВ радио
    • Радиомодуль SA818-V или DRA818V (134 – 174 МГц)
    • ФНЧ для УКВ
    • SMA антенный разъем
    • Мощность передачи – До 1 Вт для дальности в несколько миль/километров без чрезмерного разряда аккумулятора телефона
    • Примечание: хотя проект ориентирован на УКВ связь, УВЧ может поддерживаться через SA818-U (400 – 480 МГц)
  • Функции
    • Поддержка обмена текстовыми сообщениями с уведомлениями как SMS — радиообмен сообщениями APRS (не только геолокация) со встроенным модемом на 1200 бод
    • «Кристально чистое» аудио 44 кГц 8-бит АЦП/ЦАП с фильтром и шумоподавлением
    • Живые субтитры на поддерживаемых телефонах
    • Сканирование неограниченного количества ячеек памяти и групп
    • Автоматический поиск ближайших ретрансляторов с помощью GPS
    • Фиксируемая PTT (кнопка передачи) с тактильной обратной связью
  • USB – 1 порт USB-C для подключения к смартфону
  • Разное
    • Кнопки Program, Reset и PTT
    • Светодиоды
    • Адаптер USB-C to USB-C
  • Питание – Через USB-C, без встроенного аккумулятора
  • Размеры – Печатная плата: 82 x 38 мм

ESP32 + SA818-V USB-C ham radio board Обратите внимание, что приведенные характеристики и фотографии относятся к версии 2.x платы, поскольку предыдущие версии требовали от пользователей добавления собственной платы ESP32 к плате SA818.

Это полностью открытая аппаратная конструкция, лицензированная по GPL3, а исходный код для приложения kv4p HT для Android и прошивки ESP32 для Arduino, а также проекты печатных плат EasyEDA и файлы для 3D-печати можно найти на GitHub . Инструкции по началу работы и участию в проекте размещены на веб-сайте проекта .

kv4p HT Android app
Некоторые скриншоты из приложения для Android

Хотя вы можете собрать kv4p HT самостоятельно, поскольку это проект с открытым исходным кодом, большинство пользователей вероятно приобретут комплект для любительской радиостанции для смартфона Android на Halibut Electronics или Chelegance . Один продавец также предлагает обе версии для УКВ и УВЧ на AliExpress примерно за $51 , но пользователи жалуются, что устройство часто выпадает из порта USB Type-C… Также доступны 2 комплекта на Amazon за $54 .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
