Платы Olimex RP2350-PICO2 с открытым аппаратным обеспечением выводят все 48 выводов GPIO для прототипирования на макетной плате.

Платы разработки с открытым железом Olimex RP2350-PICO2-BB48 и RP2350-PICO2-BB48R построены на базе микроконтроллера Raspberry Pi RP2350B и выводят все 48 GPIO в двухрядном исполнении печатной платы с шагом 0.6 дюйма. По сравнению с более ранними платами PICO2-XL и PICO2-XXL , эта новая плата отличается дизайном, совместимым с макетными платами , с опциями PSRAM и microSD в версии BB48R.

Другие особенности включают питание/данные через USB-C, кнопки BOOT и RESET, стабилизатор 3.3V 2A, коннекторы UEXT и Qwiic/Stemma, светодиод состояния и площадки для отладки. С предустановленными заголовками плату можно напрямую подключать к макетной плате, что делает её идеальной для DIY-проектов, IoT, ретро-вычислений и прототипирования аппаратного обеспечения.

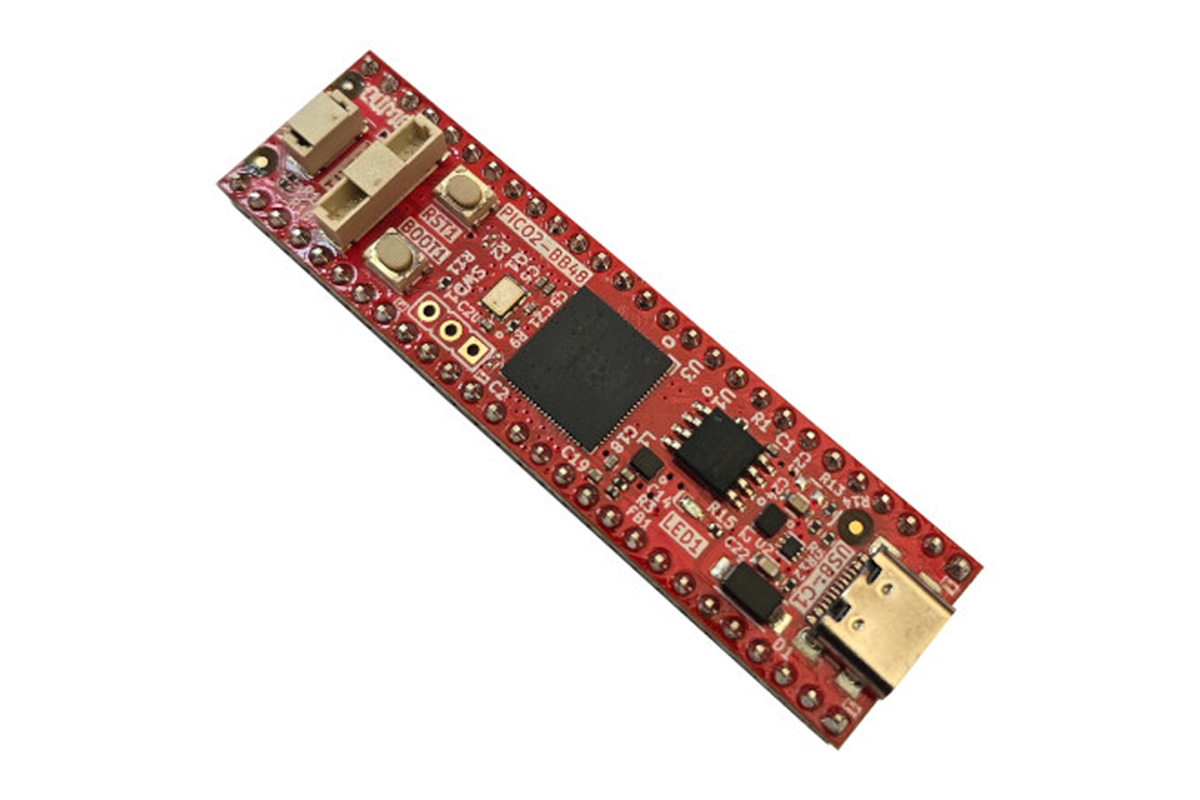

Olimex RP2350 PICO2 BB48 Open Source Development Board

Характеристики Olimex RP2350-PICO2-BB48 и RP2350-PICO2-BB48R:

  • МК – Микроконтроллер –   Raspberry Pi RP2350B
    • ЦП
      • Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm Trustzone, Secure boot ИЛИ
      • Двухъядерный RISC-V Hazard3 @ 150 МГц
      • Можно использовать любые два ядра.
    • Память – 520 КБ внутрикристальной SRAM
    • Корпус – QFN-80
  • Память – 8 МБ внешней QSPI PSRAM (только в версии BB48R)
  • Хранилище
    • 16 МБ внешней QSPI flash (все версии)
    • Слот для карты MicroSD (только в версии BB48R)
  • USB – Порт USB Type-C для питания и программирования
  • Расширение
    • Выведены все 48 GPIO RP2350, совместимая с макетными платами двухрядная компоновка с шагом 0.6″ (15.24 мм)
    • Коннектор UETX с UART, I2C и SPI
    • Коннектор Qwiic/Stemma I²C
  • Прочее
    • Кнопки Boot и Reset
    • Светодиод состояния
  • Питание
    • 5В через порт USB-C ИЛИ 1.8 до 5.5В через вывод VS
    • Встроенный DC-DC стабилизатор 3.3 В, 2 А (пиковая 3 А)
    • Выход +3.3 В до 2 А для внешних устройств
  • Габариты – 69 × 18 мм (4-слойная ПП для лучшей помехозащищенности и разводки USB)

Что касается программной поддержки, плата работает с официальным Raspberry Pi C SDK и также может программироваться на MicroPython, хотя поддержка RP2350B всё ещё ограничена (GPIO30–47 пока недоступны). Для полной функциональности GPIO в CircuitPython от Adafruit уже предусмотрена полная поддержка. Кроме того, доступна поддержка Arduino IDE, что делает плату совместимой с широким спектром рабочих процессов разработки.

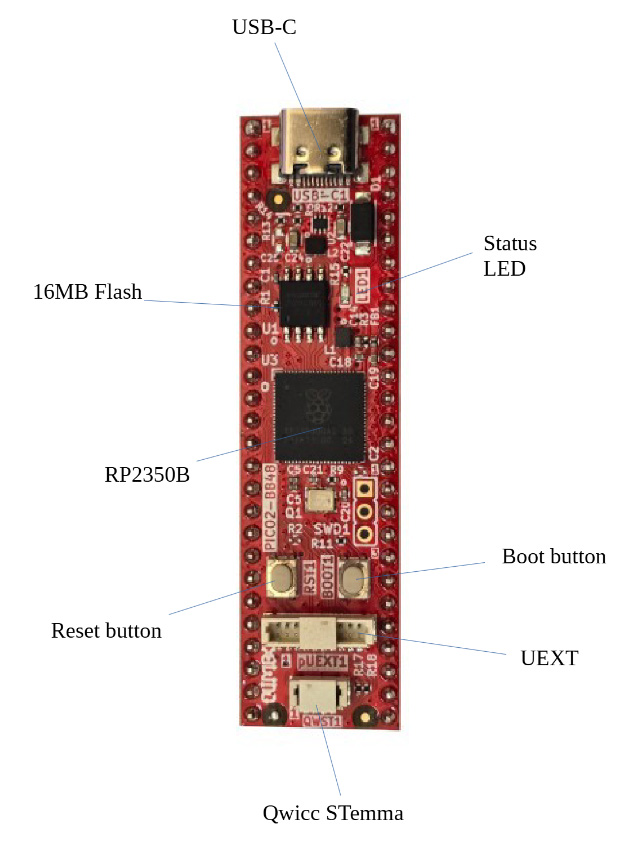

BB48 and BB48R Top View
Вид сверху BB48 и BB48R

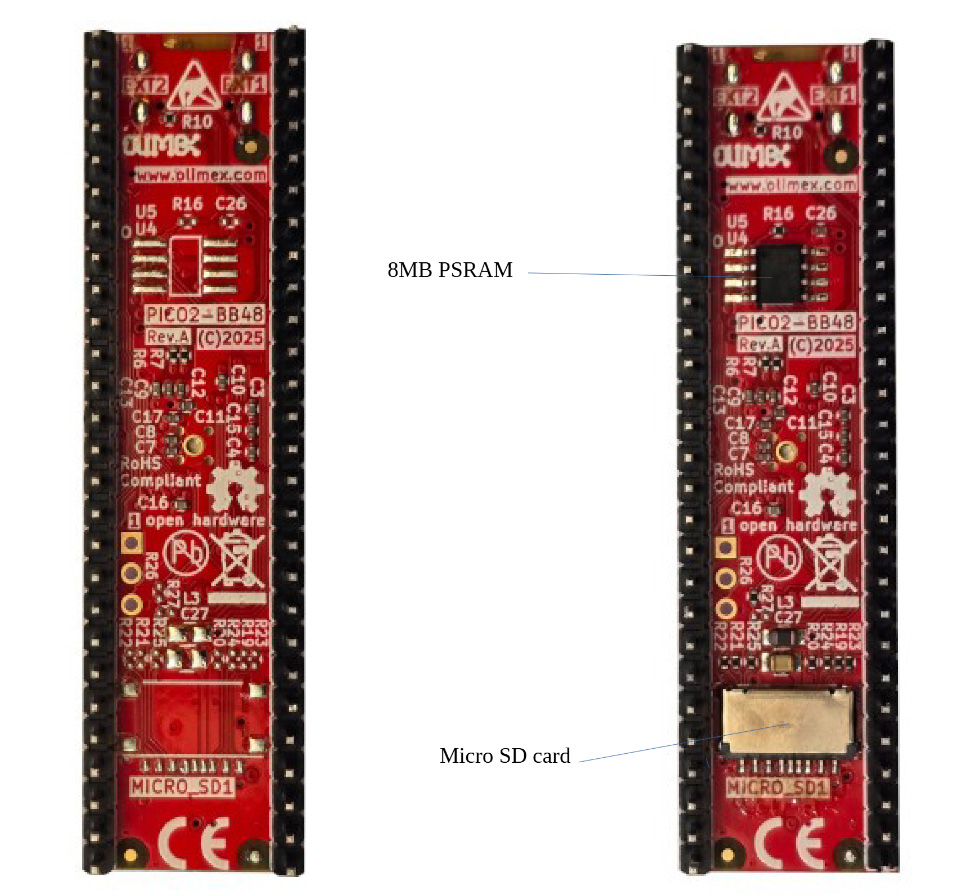

BB48 (Left) and BB48R (Right)
BB48 (Слева) и BB48R (Справа)

Компания также предоставляет документацию на RP2350-PICO2-BB48, включая руководство пользователя, декларации соответствия EU и UKCA, схему (PDF), диаграмму распиновки, файлы аппаратного дизайна KiCAD и другие ресурсы, доступные на GitHub .

Olimex RP2350-PICO2-BB48 оценивается в €9.95 (~$11.65), тогда как улучшенный вариант RP2350-PICO2-BB48R с поддержкой PSRAM и microSD доступен за €13.95 (~$16.30) через онлайн-магазин Olimex .

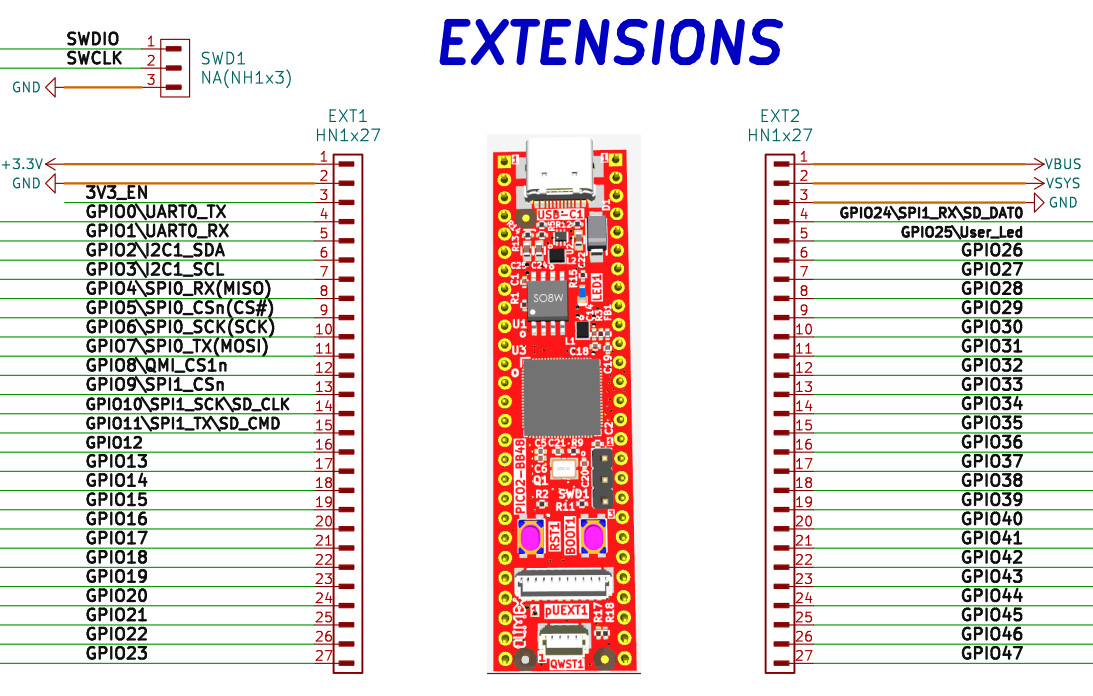

RP2350 PICO2 BB48 Pinout
Диаграмма распиновки RP2350-PICO2-BB48 и RP2350-PICO2-BB48R

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
