reTerminal E1001/E1002 – монохромные/цветные дисплеи на электронных чернилах с ESP32-S3 для информационных панелей и цифровых вывесок

reTerminal E1001 и E1002 от Seeed Studio – это два дисплея на электронных чернилах, оснащенные беспроводным микроконтроллером ESP32-S3 с WiFi и Bluetooth LE, подходящие для информационных панелей или приложений цифровых вывесок.

Единственное различие между двумя дисплеями серии reTerminal E заключается в том, что E1001 оснащен 7,5-дюймовым монохромным дисплеем, а E1002 – 7,3-дюймовым 6-цветным дисплеем на электронных чернилах. Оба поставляются с аккумулятором емкостью 2000 мА·ч, обеспечивающим до 3 месяцев автономной работы, 32 МБ SPI flash, слотом для карт microSD, микрофоном и зуммером, датчиками температуры и влажности, 8-контактным GPIO-разъемом, а также несколькими кнопками и светодиодами.

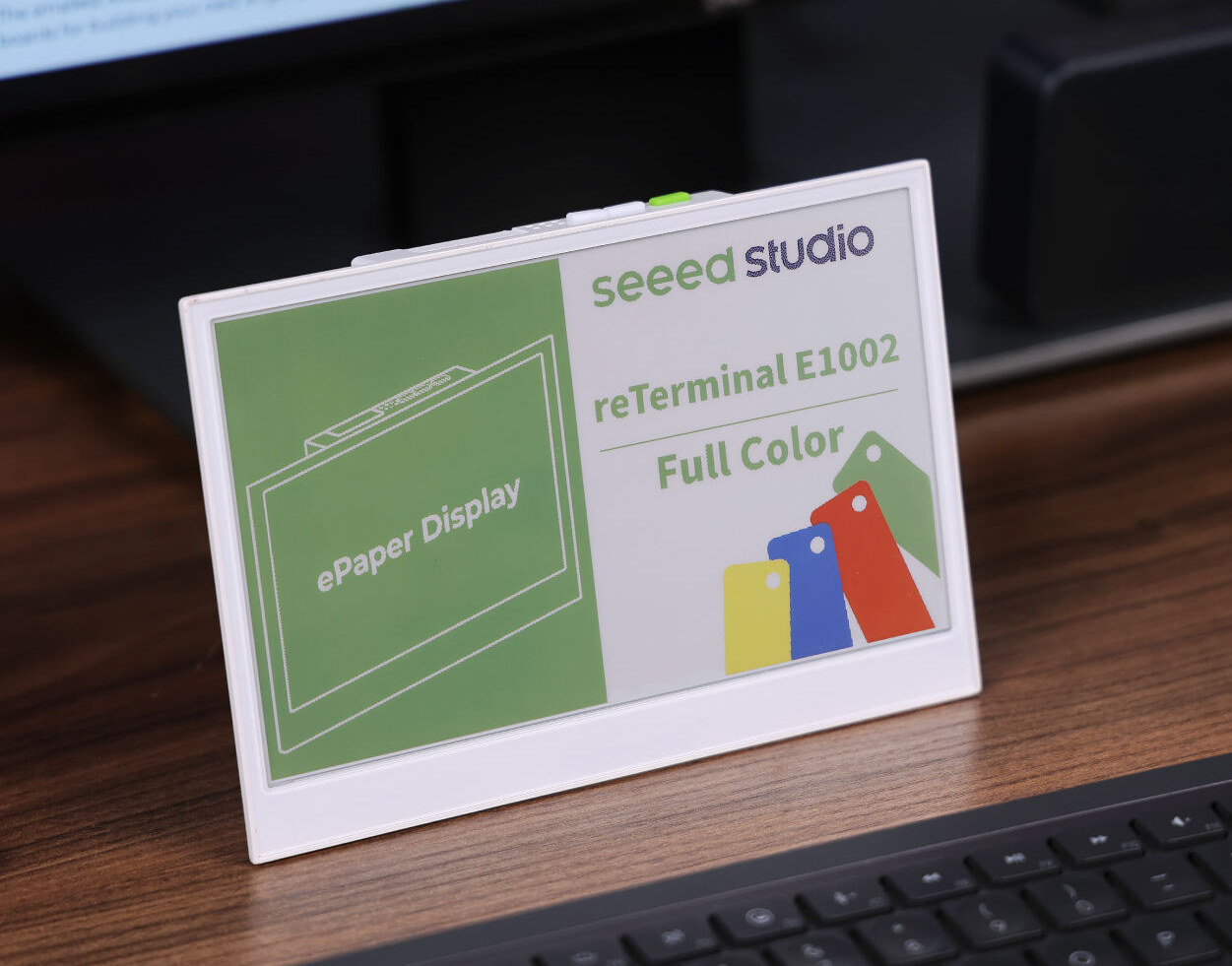

reTerminal E1002 7.3-inch color ePaper display

Характеристики reTerminal E1001/E1002:

  • Беспроводной SoC – Espressif Systems ESP32-S3 двухъядерный микроконтроллер с 8 МБ PSRAM
  • Память
    • 32 МБ SPI flash
    • Слот для карт MicroSD до 32 ГБ (только файловая система FAT32)
  • Дисплей
    • E1001 – 7,5-дюймовый монохромный дисплей на электронных чернилах с разрешением 800×480
    • E1002 – 7,3-дюймовый «полноцветный» (т.е. 6-цветный) дисплей на электронных чернилах с разрешением 800×480
  • Аудио
    • Микрофон (3) для голосового взаимодействия
    • Зуммер для звуковых оповещений
  • Беспроводная связь – 2.4 ГГц 802.11 b/g/n Wi-Fi 4 и Bluetooth 5.0 через ESP32-S3
  • Сенсоры – Датчики температуры и влажности
  • Расширение – 8-контактный разъем расширения с GPIO, I2C, VDD и GND (9)
  • Разное
    • 3 кнопки для управления дисплеем (2)
    • Выключатель питания (5)
    • Светодиоды статуса (6) и питания (7)
  • Аккумулятор – 2000 мА·ч, до 3 месяцев работы
  • Питание – 5В/1А через порт USB-C
  • Габариты – 176 x 120 x 53 мм с подставкой или 17 мм без подставки
  • Температурный диапазон – 0-40°C

reTerminal E display ports

reTerminal E1001 7.5-inch monochrome ePaper display

На стороне программного обеспечения дисплей ePaper поставляется с прошивкой SenseCraft HMI, предлагающей платформу UI без программирования, которая позволяет пользователям легко создавать дашборды без необходимости каких-либо навыков программирования. Пользователи Умного Дома могут переключиться на прошивку ESPHome для интеграции с Home Assistant, а пользователям, требующим большей гибкости, можно развернуть собственную прошивку с Arduino, PlatformIO или фреймворком ESP-IDF. Платформа TRMNL для управления дашбордами E Ink является опцией, но требует единоразового платежа в $50. Все ресурсы для начала работы с любой моделью можно найти на вики .

SenseCraft HMI AI generated image E Ink Display
SenseCraft HMI может создавать изображение, сгенерированное ИИ, и загружать его на дисплей ePaper

Это не первые ~7-дюймовые дисплеи ePaper с микроконтроллером ESP32 на рынке, и альтернативы включают XIAO 7.5″ ePaper panel от самой Seeed Studio, TRMNL wireless E-Ink display , и Inkplate 6 MOTION , среди прочих. Пользователи DIY также могут приобрести аналогичный 7.5-дюймовый E-Ink дисплей с интерфейсом SPI для плат ESP32. Как я вижу, основные преимущества новых беспроводных дисплеев reTerminal E – это дополнительные функции для аудио, сенсоров и расширения, платформа без программирования SenseCraft HMI и обширная документация для различных потребностей пользователей.

Монохромный дисплей reTerminal E1001 продается за $69 , тогда как 6-цветная версия E1002 стоит $99 . Оба варианта в конечном итоге должны стать доступными в магазине Seeed Studio на Aliexpress .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
