Radxa CM4 – аналог Raspberry Pi CM4 с процессором Rockchip RK3576 Edge AI SoC и до 16 ГБ оперативной памяти

Radxa CM4 – это вычислительный модуль, аналогичный Raspberry Pi CM4 , построенный на базе восьмиядерного SoC Rockchip RK3576(J) Cortex-A72/A53 и предназначенный для Edge AI и мультимедийных приложений. SoC подходит для Edge AI приложений благодаря нейропроцессору с производительностью 6 TOPS, а модуль поддерживает до 16 ГБ ОЗУ.

Системный модуль также обладает встроенным хранилищем eMMC объемом до 256 ГБ, модулем Wi-Fi 6 и Bluetooth 5.4 и гигабитным Ethernet PHY. Помимо двух 100-контактных разъемов, как на Raspberry Pi CM4, модуль Radxa добавляет еще один для дополнительных функций, таких как UFS 2.0, два PCIe Gen2, SATA 3, DisplayPort и другие. Доступны коммерческий (0 – 60°C, RK3576) и промышленный (-40 – 85°C, RK3576J) варианты, а Radxa гарантирует доступность до 2035 года.

Radxa CM4 Module

Характеристики Radxa CM4

  • SoC –   Rockchip RK3576   или RK3576J (промышленная версия)
    • ЦП – Восьмиядерный процессор с 4 ядрами Cortex-A72 на 2.2 ГГц и 4 ядрами Cortex-A53 на 2.0 ГГц
    • ГП – Arm Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL 2.0 и Vulkan 1.2
    • НП – Ускоритель ИИ 6 TOPS (INT8) с поддержкой смешанных операций INT4, INT8, INT16, BF16, TF32.
    • ВП
      • Декодер видео
        • H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120
        • H.264/AVC и MJPEG до 4Kp60
      • Кодер видео – H.264, H.265, MJPEG до 4Kp60
  • Системная память – 4, 8 или 16 ГБ LPDDR4X
  • Хранилище
    • Встроенная флеш-память eMMC до 256 ГБ
    • Опциональная SPI-флеш (не распаяна)
  • Сети
    • Модуль Wi-Fi 6 + Bluetooth 5.4 с поддержкой внешней антенны
    • Гигабитный Ethernet PHY
  • 3x 100-контактных высокоплотных межплатных разъема с:
    • Хранилище
      • 2x SATA 3.1
      • Поддержка модуля UFS 2.0 для загрузки ОС и хранения данных
      • Поддержка интерфейса SDMMC для хранения данных и загрузки ОС
    • Видеовыход
      • HDMI Tx до 4K @ 120Гц
      • 4-линейный eDP до 4K @ 60 кадр/с
      • DP до 4K @ 120 кадр/с
      • 4-линейный MIPI DSI для LCD
      • До 2 одновременных видеовыходов
    • Камера – 1x 4-линейный MIPI CSI или 2x 2-линейный MIPI CSI
    • Аудио
      • Интерфейс I²S – поддерживает внешние аудиокодеки или чипы DAC/ADC
      • Интерфейс PDM – с поддержкой микрофонных решеток
    • Сети – Гигабитный Ethernet
    • USB
      • 1x USB 3.2 Gen1x1 OTG/Host
      • 1x USB 3.2 Gen2x1
    • PCIe – 2x PCIe Gen2
    • Другие I/O – GPIO, I²C, SPI, UART, ШИМ, АЦП, SDIO
  • Разное – Кнопка Maskrom
  • Напряжение питания – 5В
  • Габариты – 55 x 40 мм
  • Вес – Уточняется
  • Температурный диапазон
    • от 0°C до 60°C (Коммерческий)
    • от –40°C до 85°C (Промышленный)

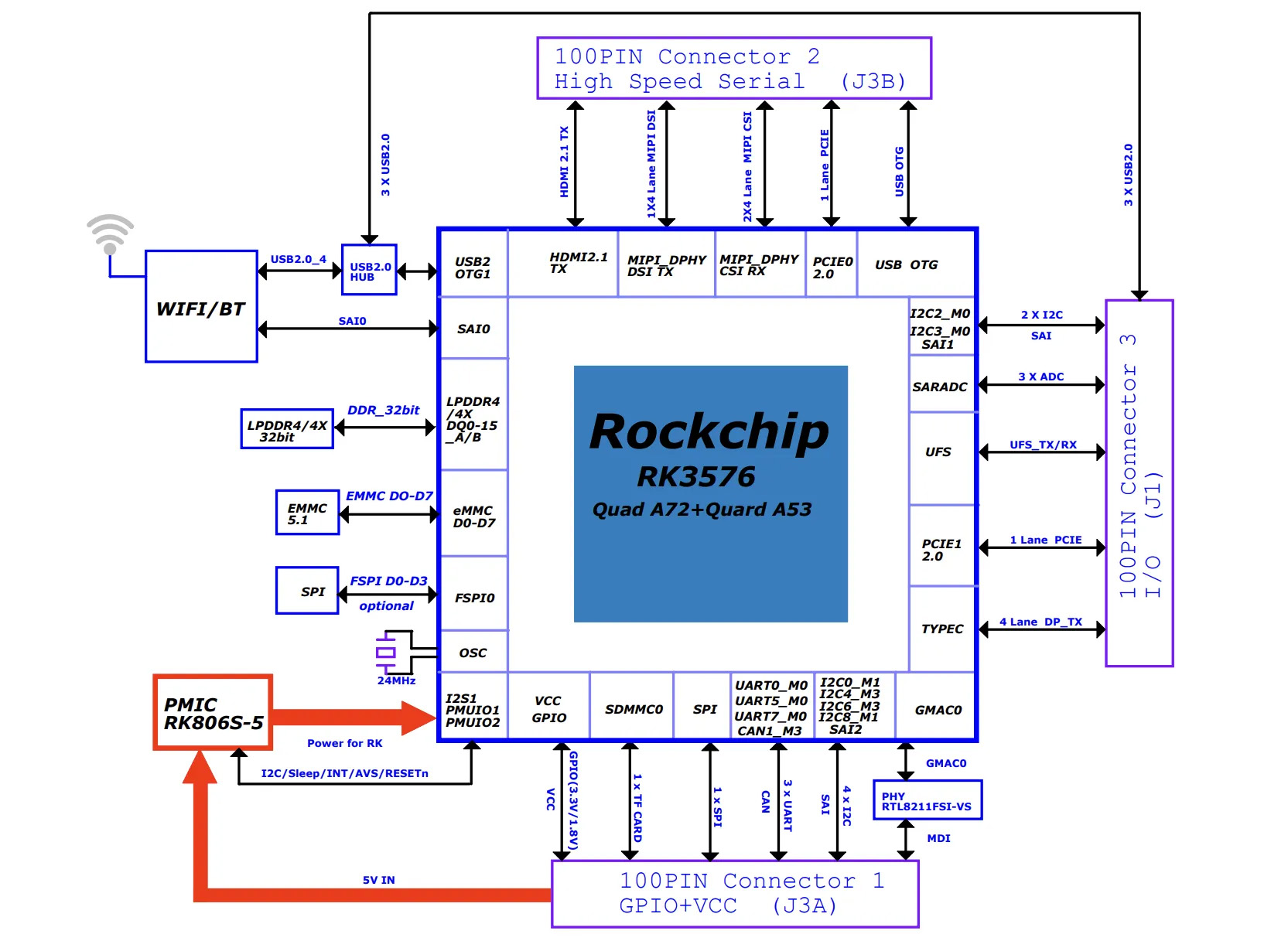

Radxa CM4 Block Diagram
Блок-схема Radxa CM4

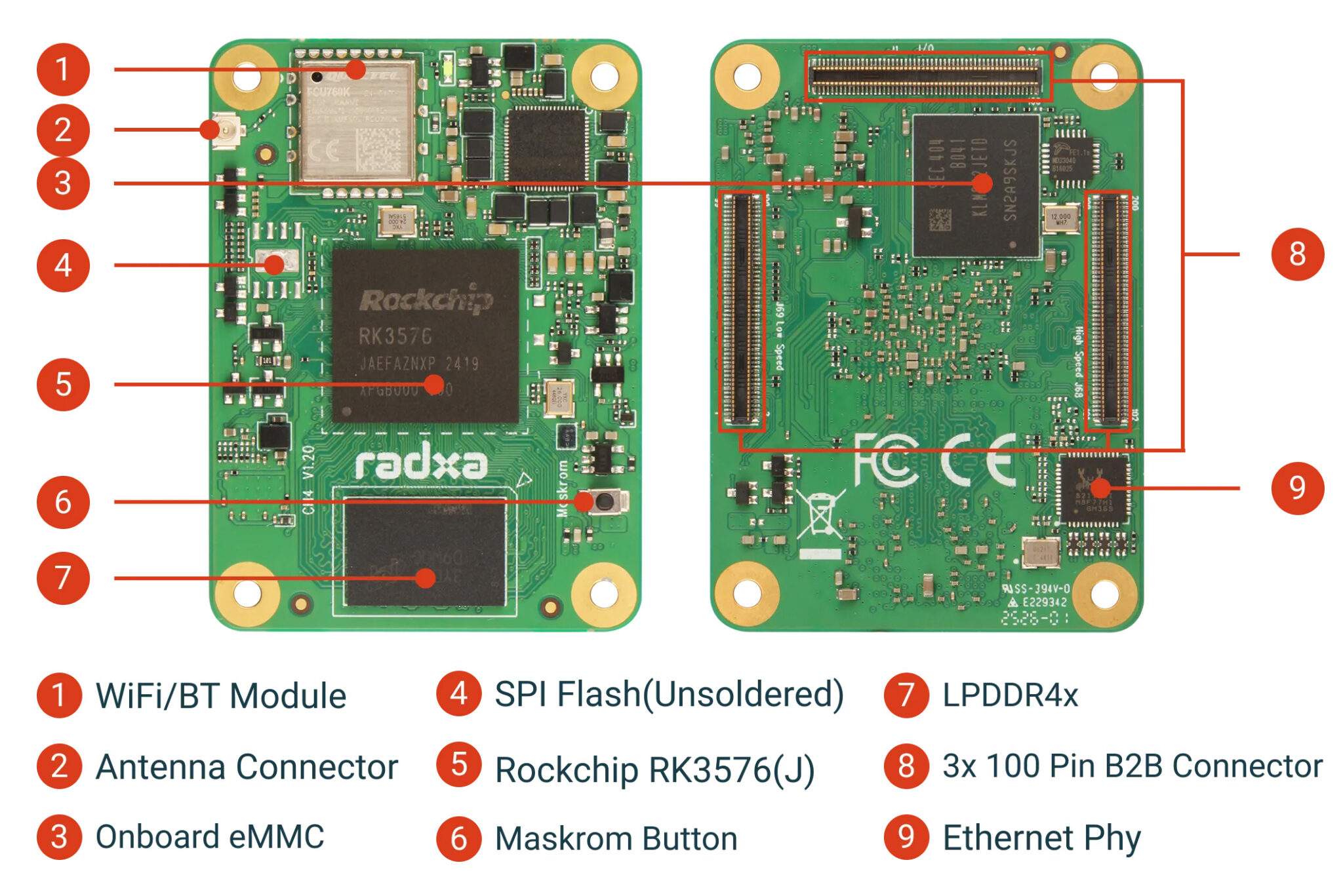

Radxa CM4 Interfaces
Интерфейсы Radxa CM4

Radxa CM4 можно использовать с платой расширения Radxa CM4 IO Board для полной поддержки функций, но компания также упоминает о совместимости с официальной платой расширения Raspberry Pi Compute Module 4 IO Board и многими сторонними платами, такими как Waveshare CM4-NANO-B, плата LimeNET Micro 2.0 , CM4 IoT Router Board Mini , плата Radxa Taco .

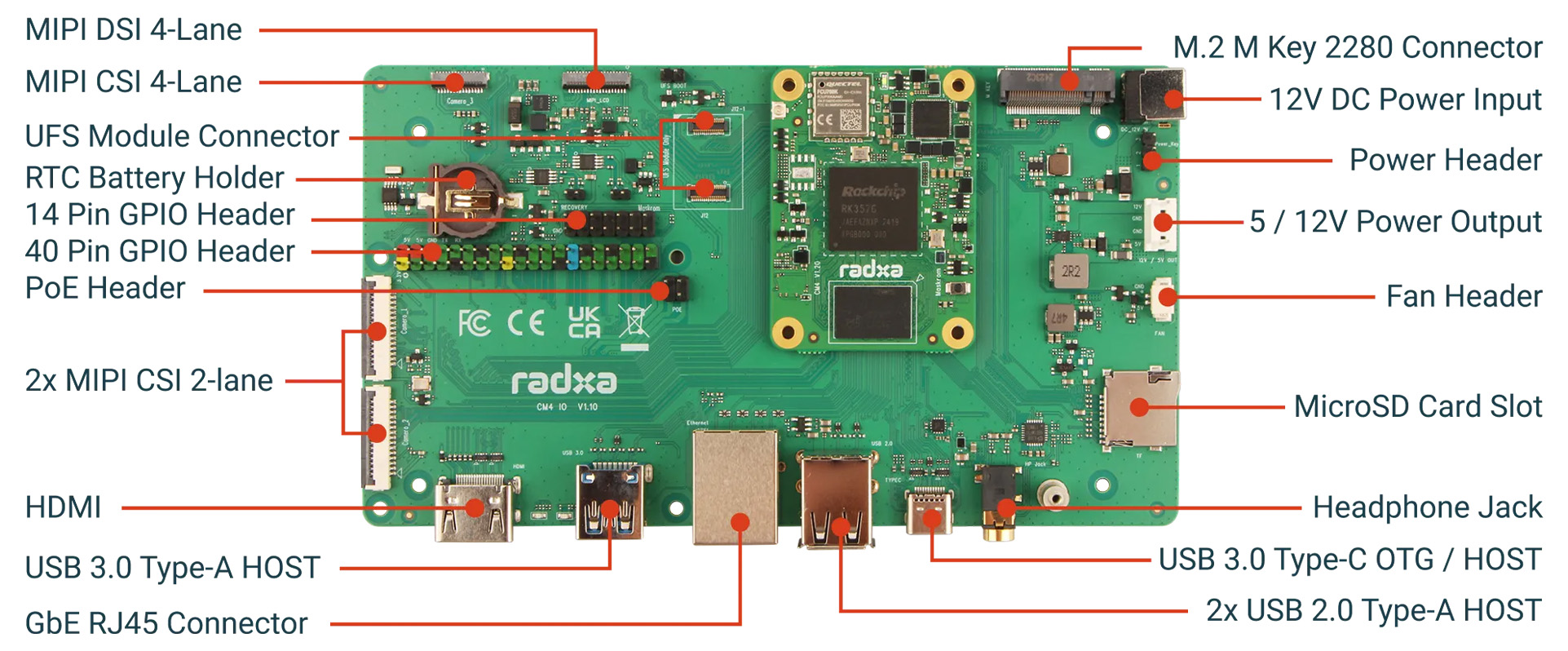

Radxa CM4 IO Board Interfaces
Интерфейсы платы расширения Radxa CM4 IO Board

Характеристики платы расширения Radxa CM4 IO Board

  • Совместимость – Radxa CM4
  • Хранилище
    • Сокет для модуля UFS
    • Слот для карты MicroSD
    • Слот M.2 M-Key (см. раздел Расширение)
  • Дисплей
    • Порт HDMI
    • 4-линейный коннектор MIPI DSI
  • Камера
    • 4-линейный коннектор MIPI CSI
    • 2x 2-линейных коннектора MIPI CSI
  • Аудио – 3.5-мм аудиоразъем
  • Сети – Гигабитный порт RJ45 с поддержкой PoE
  • USB
    • 2x USB 2.0 Type-A хостовых порта
    • 1x USB 3.0 Type-A хостовой порт
    • 1x USB 3.0 Type-C хостовой/OTG порт
  • Расширение
    • Слот M.2 M-Key 2280 для NVMe SSD
    • 14-контактный GPIO-заголовок
    • 40-контактный GPIO-заголовок (в стиле Raspberry Pi)
  • Разное
    • Разъем для вентилятора
    • Сокет для батареи RTC
  • Питание
    • Вход 12В постоянного тока
    • Разъем PoE для подключения модуля PoE
    • Встроенный разъем питания
    • Выход питания 5/12В
  • Габариты – 160 x 90 мм

Плата расширения Radxa CM4 IO Board также поддерживает различные опциональные модули и аксессуары, включая камеру Radxa Camera 4K (сенсор IMX415) для захвата видео высокого разрешения, модули Radxa UFS для быстрого хранения данных и сенсорные дисплеи, такие как Radxa Display 8 HD и Radxa Display 10 FHD.

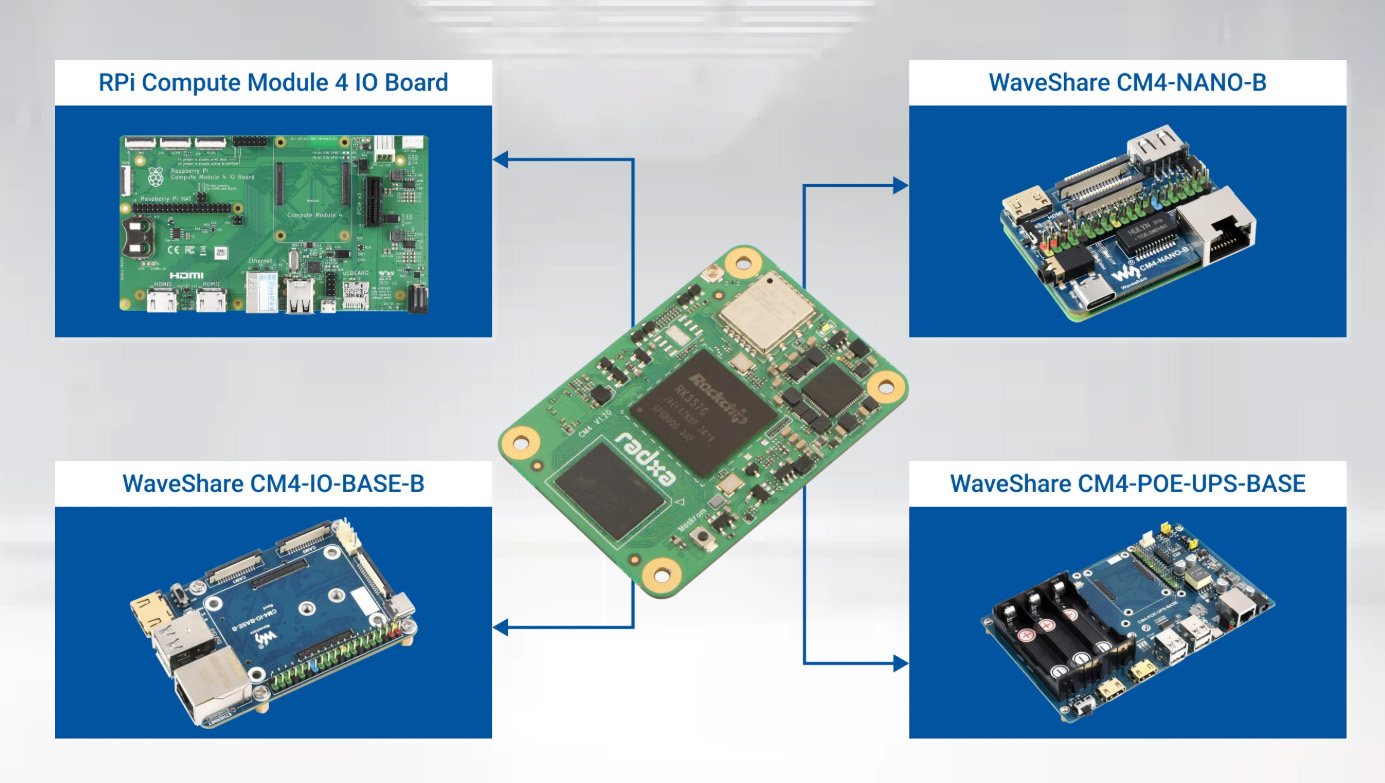

Compatible Third Party IO Boards
Совместимые сторонние платы расширения

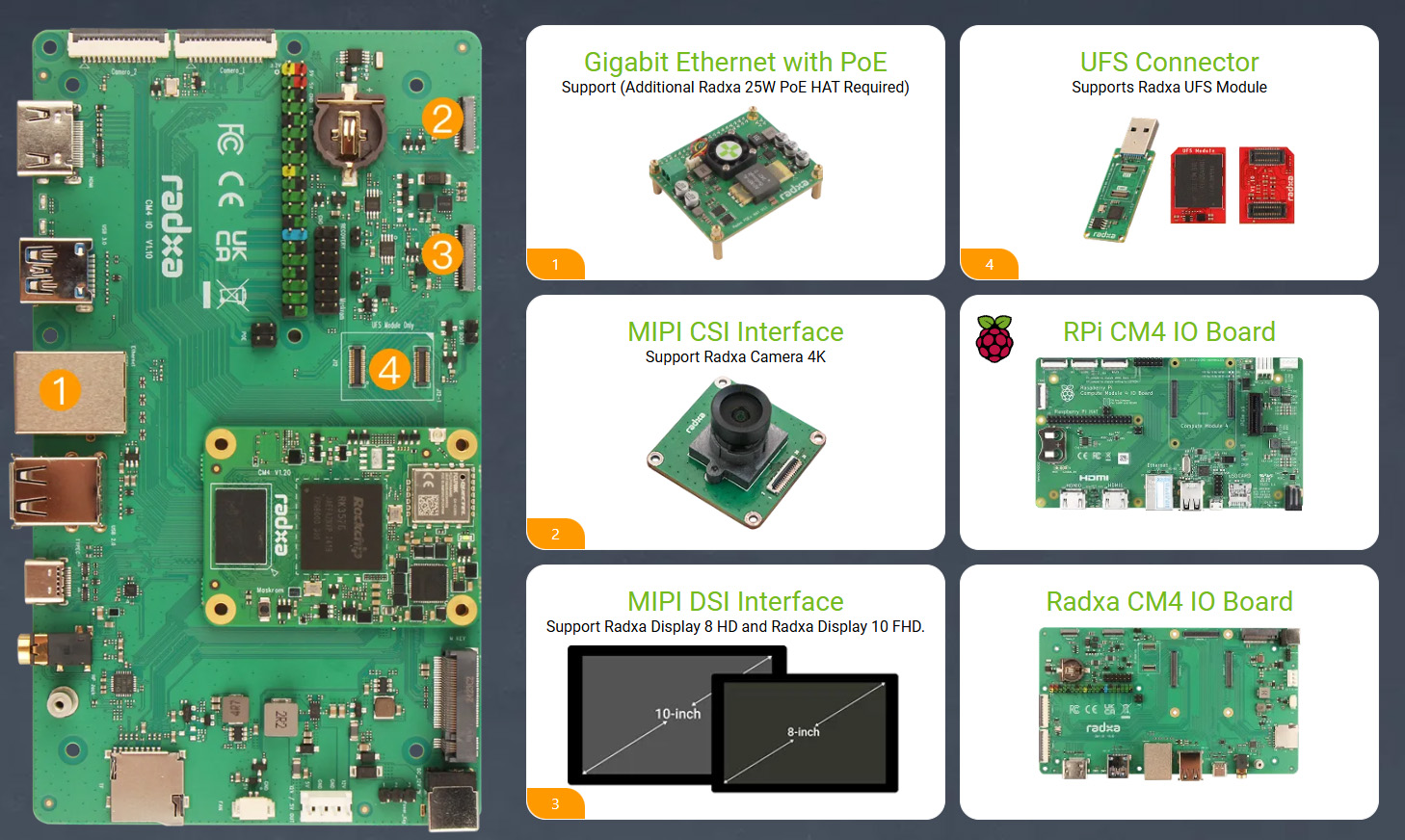

Radxa Product Ecosystem
Экосистема Radxa CM4

Что касается программной поддержки, модуль Radxa CM4 работает под управлением Debian 12 с ядром Linux 6.1 от Rockchip для стабильности и совместимости с оборудованием. Также поддерживаются пользовательские сборки через Yocto и Buildroot, а также Android 14 для современных фреймворков приложений и API. Дополнительная информация о Radxa CM4 доступна на вики платы и соответствующем репозитории GitHub .

Много лет Raspberry Pi CM4 был основным выбором благодаря своей экосистеме, поддержке сообщества и долгосрочной доступности. Но за последние несколько лет мы видели несколько альтернатив, включая Banana Pi BPI-CM4 с шестиядерным процессором Amlogic A311D и НП 5 TOPS, но он страдает от устаревшей программной поддержки. Orange Pi CM4 является самым доступным, начиная с $22.9, но relies на более слабый процессор Rockchip RK3566 Cortex-A55 и скромный НП 0.8 TOPS. Среди всех них новый CM4 от Radxa является самым производительным с SoC RK3576(J), до 16 ГБ LPDDR4x ОЗУ, хранилищем UFS и другим, что делает его более подходящим для задач ИИ и промышленного применения. На бумаге он довольно мощный, но программная поддержка будет ключевым фактором для внедрения.

Radxa CM4 можно приобрести на AliExpress , где вариант 4 ГБ/32 ГБ начинается от $70.31, а топовый  модуль 16 ГБ/128 ГБ стоит $168.94 без учета налогов и доставки. Плата расширения Radxa CM4 IO Board продается за $26.23 . Дополнительная информация доступна на странице продукта .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
