nRF54L15 Connect Kit – Компактная плата для разработки с поддержкой Bluetooth 6.0 LE, 802.15.4 и NFC

Плата разработки MakerDiary nRF54L15 Connect Kit представляет собой компактное устройство на базе чипа Nordic Semi nRF54L15 с поддержкой Bluetooth 6.0 LE, 802.15.4 (Zigbee/Thread) и NFC, а также двумя 20-контактными разъемами для расширения.

Она имеет такой же форм-фактор, как и более ранняя плата nRF9151 Connect Kit с поддержкой LTE-M, NB-IoT и GNSS , и по-прежнему оснащена микроконтроллером nRF52820, подключенным через UART к nRF54L15 для обработки программирования и отладки через порт USB-C платы, а также управления питанием, кнопкой и несколькими светодиодами.

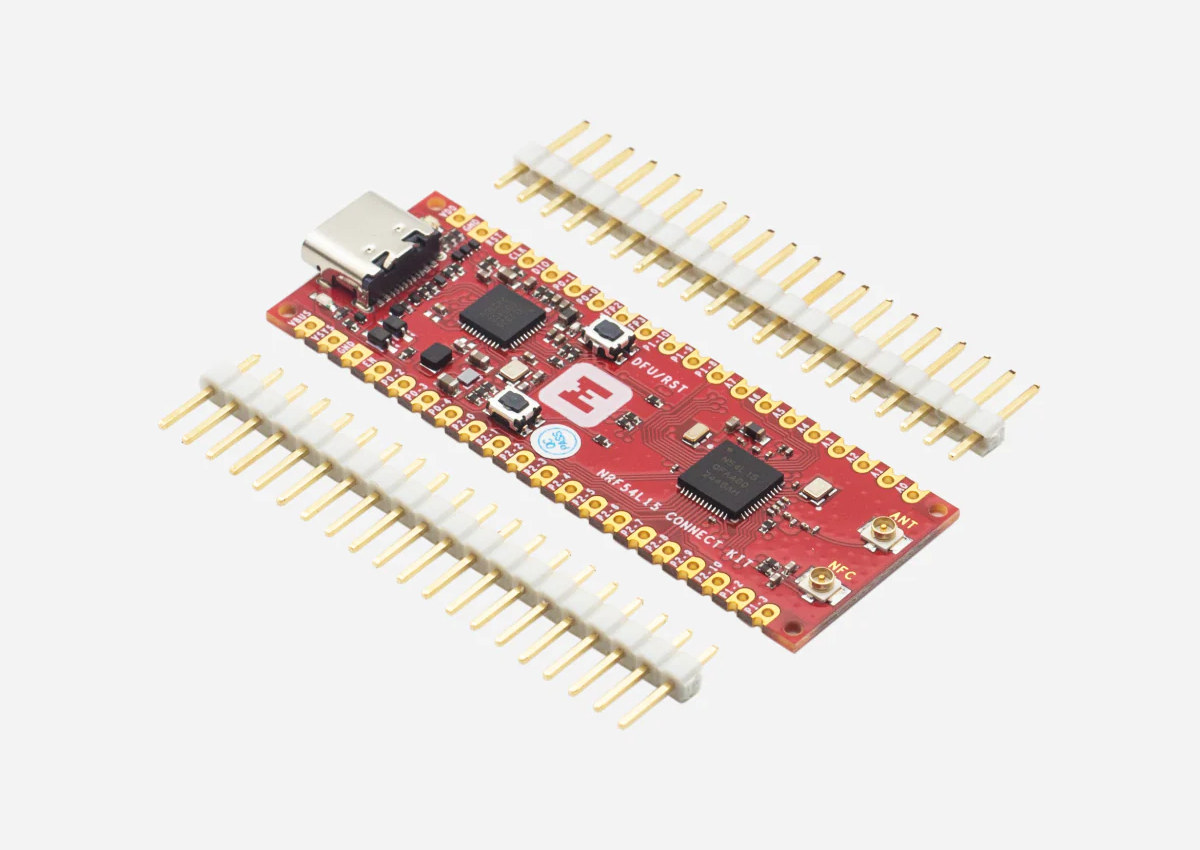

nRF54L15 Connect Kit board

Характеристики nRF54L15 Connect Kit:

  • Беспроводной MCU – система на кристалле Nordic Semi nRF54L15
    • ЦП
      • Arm Cortex-M33 с тактовой частотой до 128 МГц
      • Сопроцессор RISC-V для «программно-определяемой периферии»
    • Память – 256 КБ SRAM
    • Накопитель – 1.5 МБ энергонезависимой памяти (NVM)
    • Беспроводная связь
      • Bluetooth LE 6.0 (включая Channel Sounding)
      • Thread, Zigbee (IEEE 802.15.4-2020)
      • Matter
      • Amazon Sidewalk
      • Проприетарные протоколы 2.4 ГГц с новым режимом 4 Мбит/с
      • Поддержка NFC
  • Интерфейсный MCU – Nordic Semi nRF52820
    • ЦП – Arm Cortex-M4 @ 64 МГц
    • Память – 32 КБ ОЗУ
    • Накопитель – 256 КБ флеш-памяти
    • Беспроводная связь – модули Bluetooth 5.2 LE и 802.15.4 (не используются в данной конструкции)
    • Назначение
      • Поддержка CMSIS-DAP для отладки, программирования и обновления прошивки модема без внешних инструментов
      • Мост USB-UART для ведения журналов, трассировки и эмуляции терминала
      • Интерфейсная оболочка с командами для доступа к специфичным функциям платы
      • Самообновляемый загрузчик UF2
  • USB – порт USB Type-C для программирования и зарядки аккумулятора
  • Расширение
    • 2 разъема на 20 контактов и контактные площадки с 31 многофункциональным GPIO (8 могут быть настроены как входы АЦП), VBUS, VSYS, GND; напряжение ввода-вывода 1.8В или 3.3В
    • Различные контрольные точки/контактные площадки для USB, сброса, SWD
  • Отладка – порт Arm Serial Wire Debug (SWD)
  • Прочее
    • Кнопки пользователя и DFU/RST
    • 1 пользовательский светодиод для nRF54L15; светодиоды загрузчика, UART и CMSIS-DAP подключены к nRF52820
    • Разъем U.FL для антенны 2.4 ГГц
    • Разъем U.FL для антенны NFC
  • Питание
    • 5В через порт USB Type-C
    • 1.8–5.5В через вывод VSYS
    • Повышающе-понижающий преобразователь TPS63901 с током покоя 75 нА и питанием 1.8В/3.3В для ввода-вывода
  • Габариты – 55.88 x 20.32 мм
  • Вес – 15 грамм

MakerDiary nRF54L15 Connect Kit pinout diagram

nRF54L15 Connect Kit поставляется с несмонтированными или запаянными разъемами, а также антеннами 2.4 ГГц (Wi-Fi/Bluetooth) и 13.56 МГц (NFC). Плата поддерживает nRF Connect SDK на основе ОСРВ Zephyr, а MakerDiary опубликовал документацию, руководство по началу работы и примеры кода на вики   и GitHub .

Ранее были рассмотрены две другие платы разработки на nRF54L15: официальная nRF54L15 DK от Nordic Semi и крошечная плата XIAO nRF54L15 USB-C от Seeed Studio. nRF54L15 Connect Kit занимает промежуточное положение с более компактным дизайном, чем официальная плата, и большим количеством линий ввода-вывода и поддержкой NFC по сравнению с платой XIAO. Однако в ней отсутствует поддержка зарядки аккумулятора.

nRF52820 interface MCU
Подключения интерфейсного MCU nRF52820

MakerDiary продает nRF54L15 Connect Kit исключительно в своем интернет-магазине по цене $21.90 с несмонтированными разъемами и $22.90 с предустановленными разъемами. Оба варианта поставляются с антеннами NFC и WLAN/BT. Цены не включают доставку и налоги.
