Fusion Chime Vision – умная система дверного звонка на базе ESP32 (Краудфандинг)

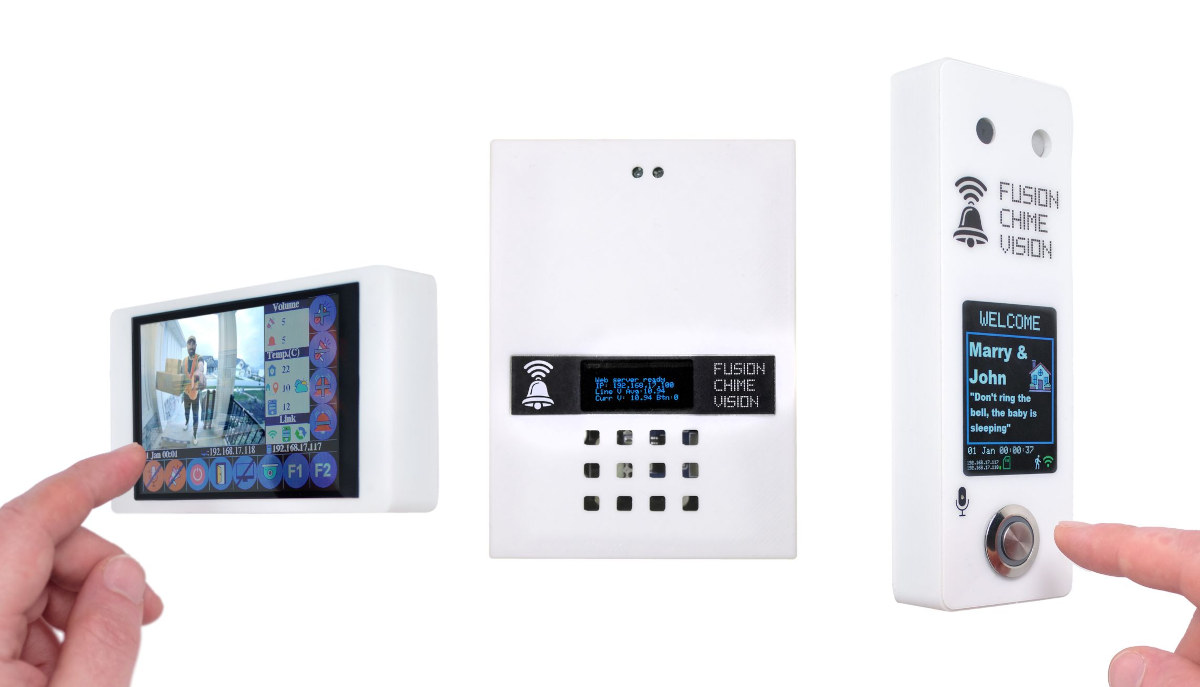

Fusion Chime Vision представляет собой систему умного дверного звонка с открытым исходным кодом, состоящую из трех компонентов, каждый из которых работает на базе микроконтроллера ESP32 с WiFi и Bluetooth: дверной звонок на основе платы ESP32-CAM, дисплей размером 2,4 дюйма, микрофон и динамик; умный мелодичный звонок с OLED-дисплеем 0,96 дюйма и динамиком; а также внутренний дисплей с IPS LCD-экраном 3,5 дюйма, динамиком и микрофоном.

Fusion Chime Vision

Дверной звонок Fusion Chime Vision

fusion chime vision doorbell

Характеристики:

  • Плата ESP32-CAM
    • Система на кристалле – Микроконтроллер ESP32
      • ЦП – Двухъядерный Tensilica LX6 с частотой до 240 МГц
      • Память – 520 КБ SRAM
      • Беспроводная связь – 802.11 b/g/n WiFi 4, Bluetooth 4.2
    • Память – 4 Мбит PSRAM
    • Накопитель – 32 Мбит SPI flash, слот для карт microSD
    • Антенна – Печатная антенна, разъем u.FL
  • Дисплей – 2,4-дюймовый TFT LCD, разрешение 240×320
  • Камера – Камера OV5640
  • Аудио
    • Микрофон для захвата голоса посетителя и двусторонней аудиосвязи (полудуплексный)
    • Динамик для двусторонней связи (полудуплексный)
  • Беспроводная связь
    • WiFi от ESP32 для веб-доступа и подключения к внутренней панели управления
    • Модуль RF RX/TX 433 МГц
  • Датчики – PIR движения
  • Разное
    • Металлическая кнопка со светодиодом для нажатия звонка
    • Винтовые клеммы для подключения проводов звонка к стене
    • Крепление: кронштейн для крепления защелкиванием, винты или двусторонний скотч
  • Источник питания
    • 12В-24В AC (стандартный трансформатор для звонка)
    • Конструкция с разделением фаз обеспечивает непрерывную работу
  • Габариты – уточняются; погодозащитный корпус, предназначен для уличного использования

Небольшой дисплей отображал базовую информацию о Wi-Fi подключении, обнаружении посетителей, статусе емкости SD-карты, IP-адресе и т.д. USB-порт отсутствует, программирование/прошивка выполняются по WiFi (OTA).

Умный звонок

ESP32 Chime

Характеристики:

  • На базе платы HW-463 с модулем WiFi и Bluetooth ESP32-WROOM-32
  • Дисплей – OLED 0,91 дюйма, разрешение 128×64 для отображения статуса
  • Аудио – Динамик для воспроизведения пользовательских мелодий звонка
  • Беспроводная связь
    • WiFi от платы ESP32 для доступа к веб-интерфейсу
    • Модуль RF RX 433 МГц
  • USB – 1 порт USB Type-C для программирования
  • Прочее
    • Выключатель питания
    • Крепление: винты или двусторонний скотч
  • Питание – 12-24 В переменного тока (стандартный трансформатор дверного звонка)

Программирование через USB-C или по WiFi (OTA).

Дисплей Fusion Chime Vision

fusion chime vision display

Характеристики:

  • На базе платы HW-463 с модулем WiFi и Bluetooth ESP32-WROOM-32
  • Дисплей – 3,5-дюймовый емкостный сенсорный IPS LCD с разрешением 480×320
  • Аудио
    • Микрофон для двусторонней аудиосвязи (полудуплексной)
    • Динамик для двусторонней связи (полудуплексной) и воспроизведения пользовательских мелодий звонка
  • Беспроводная связь
    • Wi-Fi от ESP32
    • Модуль RF RX/TX 433 МГц (TX для автоматизации, например замков или домашних устройств, RX для приема данных о нажатии кнопки звонка)
  • USB – Порт USB Type-C для программирования и питания
  • Расширение – GPIO-разъем с шагом 2,54 мм
  • Прочее – Крепление: монтажный кронштейн с защелкой, винты или двусторонний скотч
  • Питание – 5 В через порт USB Type-C

Как и Chime, Display можно программировать через USB или WiFi.

Подключение и ресурсы

На схеме ниже показана внутренняя конструкция каждого устройства и способ их подключения.

Fusion Chime Vision ESP32 Smart Doorbell System Block Diagram
Структурная схема системы

Нидерландская компания FusionXvision заявляет, что Chime Vision имеет полностью открытую прошивку. Однако в настоящее время ничего из этого недоступно, и они планируют выпустить схемы, 3D-модели (в формате STL), дизайн Tinkercad и ресурсы, позволяющие интегрировать устройства с проектами домашней автоматизации, добавлять новые мелодии звонка и другие функции.

Это не первый видеодомофон на ESP32, о котором мы рассказывали, но это был DIY-звонок на базе платы ESP32-CAM с прошивкой ESPHome , тогда как Fusion Chime Vision готов к использованию и предлагает более комплексное решение с звонком и дисплеем, а также совместим с коммерческими проводными звонками. Однако качество видео и аудио будет не таким хорошим, как у коммерческих решений. К сожалению, мы не можем проверить это самостоятельно, так как встроенное ниже видео дает лишь обзор трех устройств без какой-либо реальной демонстрации…

Решение для умного домофона Fusion Chime Vision только что запущено на Crowd Supply с целью финансирования в 18 750 долларов. Доступны три варианта: Chime за 59 долларов, Display за 74 доллара и сам домофон за 89 долларов. Как-то так вышло, что нет комплекта со всеми тремя устройствами, поэтому придется выбирать то, что нужно. Доставка бесплатна в США и добавляет 12 долларов (за штуку?) для остального мира. Поставки запланированы на середину января 2026 года.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
