4,3-дюймовая сенсорная дисплейная плата с модулем ESP32-P4 + ESP32-C6, поддерживает камеру и динамики

Плата также включает разъем MIPI CSI для подключения камеры, разъем MIPI DSI для вывода изображения на дисплей, два порта USB Type-C, расширенные линии ввода-вывода, интерфейс литиевой батареи, микрофон и разъем динамика. Функции безопасности включают безопасную загрузку, шифрование флэш-памяти, аппаратное шифрование, генерацию случайных чисел, защиту доступа и разделение прав, что делает ее пригодной для защищенных и сетевых HMI-проектов.

JC4880P433 характеристики:

• Базовый модуль – GUITION JC-ESP32P4-M3-C6
  • Основная SoC –    Espressif Systems ESP32-P4
    • ЦП
      • Двухъядерный 32-битный RISC-V HP (высокопроизводительный) процессор с тактовой частотой до 400 МГц, расширением инструкций ИИ и FPU одинарной точности
      • Одноядерный RISC-V LP (энергоэффективный) микроконтроллер с тактовой частотой до 40 МГц и 8 КБ TCM RAM с нулевой задержкой
    • Память
      • 768 КБ HP L2MEM (для двухъядерного ЦП), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
      • 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
    • Графический процессор – 2D акселератор обработки пикселей (PPA)
    • Видеопроцессор – поддержка кодеков H.264 и JPEG
  • Беспроводная система на кристалле – ESP32-C6 с поддержкой WiFi 6, Bluetooth 5 и 802.15.4 (Zigbee/Thread)
  • Хранилище – 16 МБ NOR flash
  • Антенна – разъем IPEX на модуле (на плате разработки также установлена керамическая антенна)
  • Габариты – 27 × 27 × 3,4 мм
  • Температура – от -20°C до +70°C
• Хранилище – слот для карт MicroSD
• Дисплей – 4,3-дюймовый емкостный сенсорный экран IPS 480×800, подключенный через MIPI-DSI
• Интерфейс камеры – разъем MIPI CSI для подключения внешнего модуля камеры
• Аудио
  • Разъем микрофона
  • Разъем динамика
• USB – 2 порта USB 2.0 Type-C
• Последовательный интерфейс – 4-контактный разъем UART для UART 0 и UART 1, 4-контактный разъем RS-485
• Расширение
  • 26-контактный разъем GPIO с шагом 2,54 мм с поддержкой I2C, SPI, PWM, ADC, RMT, MCPWM, TWAI, LEDC
  • Разъем I2C
• Отладка – порт UART для отладки
• Безопасность
  • Аппаратный модуль управления ключами
  • Движок цифровой подписи
•  Разное
  • Светодиод питания
  • Перемычки для подключения кнопок питания, сброса и пользовательских кнопок
• Управление питанием
  • 5 В через порт USB-C
  • Интерфейс литиевой батареи
  • Несколько контактов питания 3,3 В / 5 В

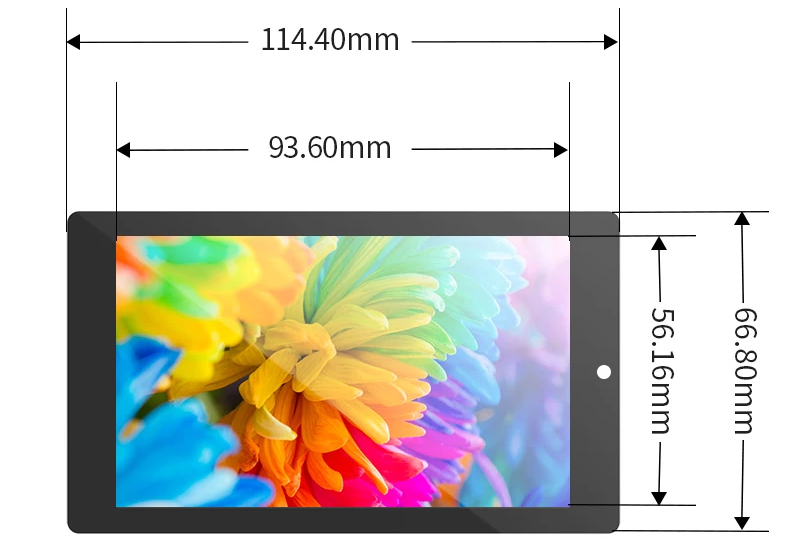

• Габариты – 114,4 x 66,8 мм

Плата разработки работает с фреймворком ESP-IDF, а для приложений HMI можно использовать GUI-фреймворки, такие как SquareLine Studio и LVGL. Однако, JC4880P433 в настоящее время поддерживается/указана в документации GUITION Designer , как и аналогичная 7-дюймовая панель GUITION JC1060P470C , которую ранее рассматривали. К сожалению, это вся информация, доступная в списке AliExpress.

Плата разработки сенсорного дисплея JC4880P433 доступна на AliExpress за $31,96 с учетом доставки, но без учета возможных налогов.
