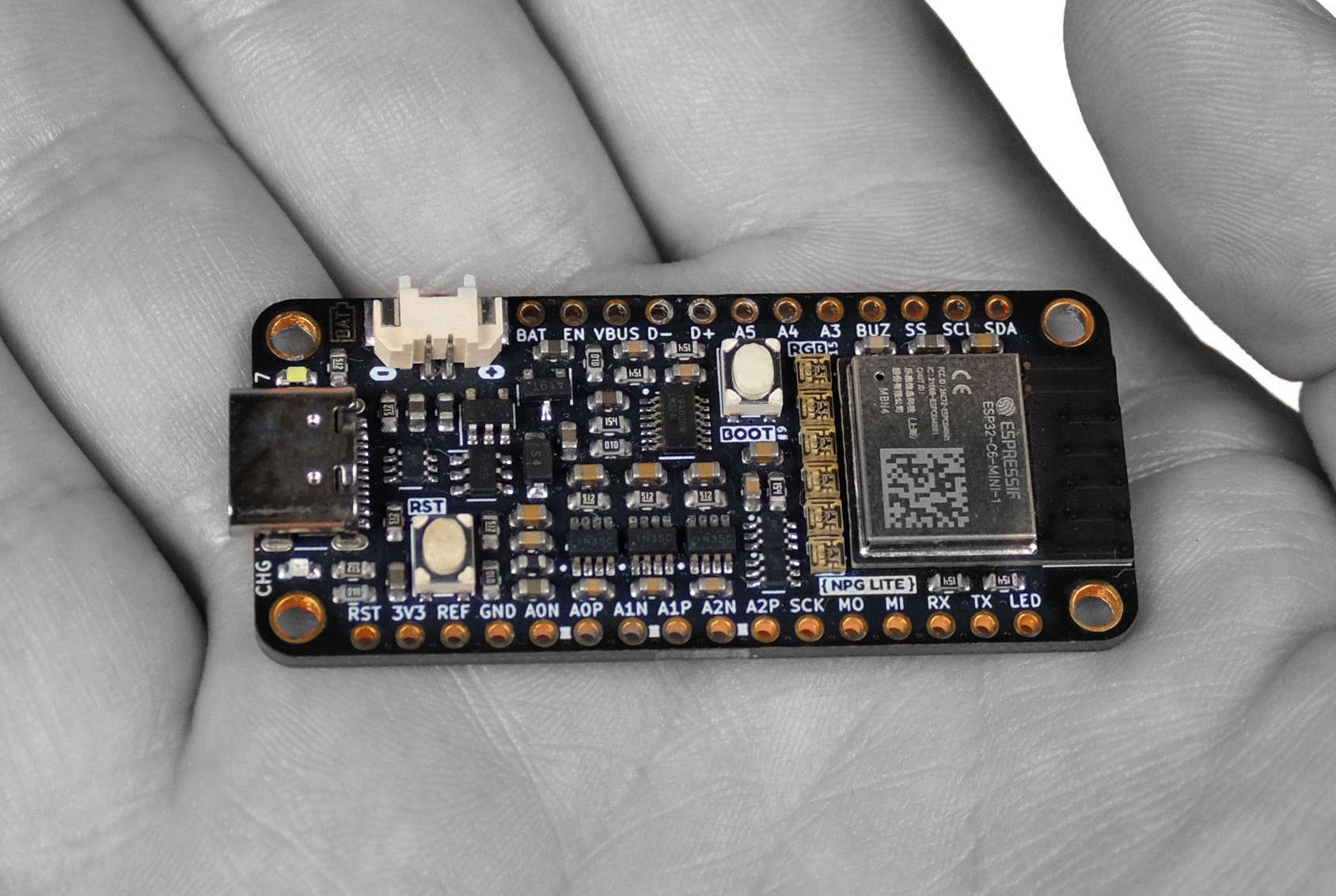

Neuro PlayGround Lite – многоканальная беспроводная плата для захвата биосигналов для проектов HCI & BCI (Краудфандинг)

Может захватывать сигналы электрокардиографии (ЭКГ), электромиографии (ЭМГ), электроокулографии (ЭОГ) или электроэнцефалографии (ЭЭГ). Используемый в конструкции модуль ESP32-C6-MINI-1 поддерживает 2.4 ГГц Wi-Fi 6, Bluetooth LE, Zigbee и Thread для ячеистых сетей. Плата также соответствует форм-фактору Adafruit Feather, что позволяет расширять её функциональность с помощью FeatherWings, включая платы Playmate от компании.

Характеристики Neuro PlayGround Lite:

• Беспроводной модуль – Espressif Systems ESP32-C6-MINI-1-N4
  • Система на кристалле – Espressif Systems ESP32-C6
    • ЦП
      • Одноядерный 32-битный RISC-V с тактовой частотой до 160 МГц
      • Энергоэффективное RISC-V ядро @ до 20 МГц
    • Память/Хранилище – 320 КБ ПЗУ, 512 КБ ОЗУ
    • Беспроводная связь – 2.4 ГГц Wi-Fi 6, Bluetooth 5.0 и радио 802.15.4 (для Thread/Zigbee)
  • Хранилище – 4 МБ флеш-памяти
  • Антенна – PCB антенна
• USB – Порт USB Type-C для питания/зарядки и программирования
• Интерфейсы сенсоров
  • До 3x входов BioAmp на плате с использованием 6x аналоговых входов из Feather заголовков
  • 3 дополнительных канала с VibZ+ playmate, всего 6.
  • Поддержка ЭКГ, ЭМГ, ЭОГ и ЭЭГ
• Расширение – Стандартные Feather заголовки для GPIO, UART и т.д.
• Прочее
  • 6x адресуемых RGB светодиодов для визуальной индикации
  • Пользовательский светодиод и светодиод индикации зарядки аккумулятора
  • Кнопки Reset и User/Boot
• Питание
  • 5В через порт USB-C
  • LDO 600 мА и схема зарядки LiPo аккумулятора на плате
  • Разъем Picoblade для LiPo аккумулятора
  • Защитные диоды USB и пользователя
• Габариты – Форм-фактор Feather (примерно 65 x 23 мм)

Upside Down Labs также предлагает три дополнительные платы Playmate:

• Proto Playmate – Область для прототипирования, интерфейс разъема электродов, ползунковый переключатель ВКЛ/ВЫКЛ и коннектор Qwiic.
• VibZ Playmate – Вибромотор и зуммер, интерфейс разъема электродов, ползунковый переключатель ВКЛ/ВЫКЛ и коннектор Qwiic.
• VibZ+ Playmate – Основана на VibZ Playmate плюс 3-канальный BioAmp. Разработана для приложений, требующих более высокого разрешения ввода биосигналов или большего пространственного покрытия.

Компания предоставляет прошивку Chords Arduino для платы NPG Lite (версии прошивки: Serial, BLE или WiFi), но она также работает с большинством плат на ESP32-S3 и других целевых устройствах с аналоговыми входами. Скетчи Arduino можно найти на GitHub вместе с документацией.

Прошивка разработана для работы с инструментом компании Chords, который обрабатывает биосигналы для удобной визуализации, обработки, анализа и записи на компьютере или смартфоне. Доступны четыре компонента Chords :

• Chords-Web – Инструмент на базе NextJS для визуализации, обработки и записи данных BioAmp.
• Chords-Python – Инструмент на базе Python для визуализации, обработки, анализа и записи данных BioAmp.
• Chords LSL Connector – Программа на Rust для потоковой передачи данных NPG через Lab Streaming Layer.
• Chords LSL Visualizer – Программа на Rust для визуализации данных из любого потока LSL.

Neuro PlayGround Lite не совсем первая плата для захвата биосигналов в приложениях/проектах BCI, о которой мы писали; например, PiEEG Kit for Raspberry Pi предлагает до 10 каналов. HealthyPi 5 – еще один вариант, но он ориентирован на захват показателей жизнедеятельности, а не на приложения BCI/HCI.

Upside Down Labs только что запустила плату для захвата биосигналов Neuro PlayGround Lite на Crowd Supply с целью финансирования $20,000. Награды начинаются от $99 за комплект Explorer Pack с платой NPG Lite, Proto Playmate, 7 кабелей с защелкой, 5 крокодилов и 12 гелевых электродов. Комплект NPG Lite – Ninja Pack за $149 добавляет напечатанный на 3D-принтере корпус с аккумулятором и VibZ Playmate, предлагая в общей сложности 24 гелевых электрода, а комплект NPG Lite – Beast Pack за $199 включает VibZ+ Playmate, 13 кабелей с защелкой, 8 крокодилов и 24 гелевых электрода. Также доступны дополнительные аксессуары. Доставка стоит $8 по США и $18 в остальные страны, начало поставок запланировано на конец ноября 2025 года.
